LFSR线性反馈移位寄存器DE1-SOC开发板Verilog代码

名称：LFSR线性反馈移位寄存器DE1-SOC开发板（代码在文末下载）

软件：Quartus II

语言：Verilog

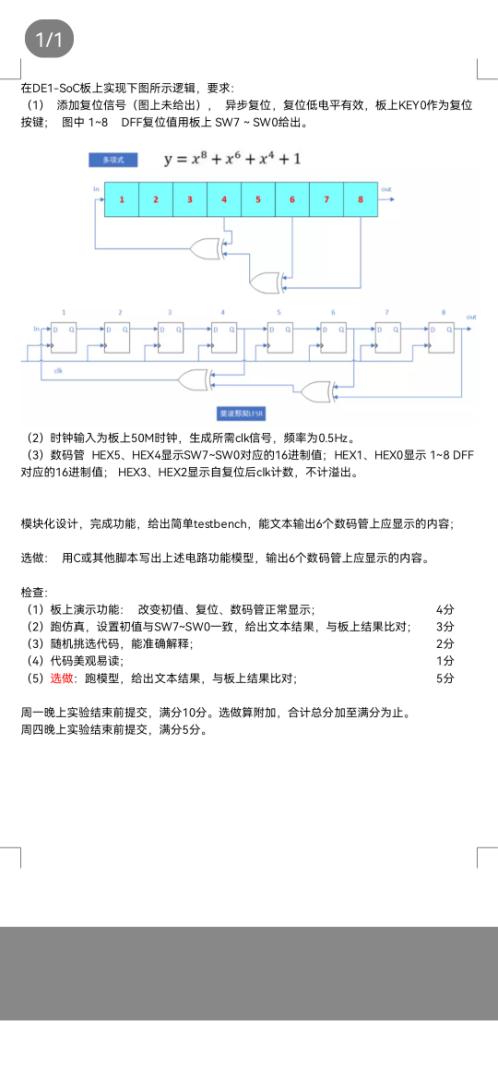

代码功能：

多项式：y=x8+x6+x4+1

1、时钟50M分频到0.5Hz

2、数码管HEX5,HEX4显示SW7~SW0对应的16进制;

3、HEX1,HEX0显显示1~8 DFF对应的16进制

4、HEX3、HEX2显示自复位后clk计数,不计溢出

5、模块化设计,完成功能,给出简单 testbench.能文本轴出6个数管上应显示的内容

演示视频：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

部分代码展示:

//LFSR
module lfsr_top(
input clk_in,//50MHz
input rst_n,//复位
input [7:0] in_data,//输入--SW7~0
output [6:0] HEX5,//7 segment display output
output [6:0] HEX4,//7 segment display output
output [6:0] HEX3,//7 segment display output
output [6:0] HEX2,//7 segment display output
output [6:0] HEX1,//7 segment display output
output [6:0] HEX0//7 segment display output
);
wire clk;
wire [7:0] out_data;//输出
wire[7:0] count; //计数输出
//分频模块
div i_div(
. clk_in(clk_in),//50MHz
. clk   (clk)//0.5HZ
);
lfsr i_lfsr(
. clk(clk),//0.5Hz
. rst_n(rst_n),//复位
. in_data(in_data),//输入--SW7~0
. out_data(out_data),//输出
. count(count) //计数输出
);
//显示模块
display_top i_display_top(
.in_data (in_data ),
.out_data(out_data),
.count   (count   ),
.HEX5    (HEX5    ),
.HEX4    (HEX4    ),
.HEX3    (HEX3    ),
.HEX2    (HEX2    ),
.HEX1    (HEX1    ),
.HEX0    (HEX0    )
);
endmodule

设计文档：

设计文档.doc

1. 工程文件

2. 程序文件

3. 程序编译

4. RTL图

5. 管脚分配

6. Testbench

7. 仿真图

整体仿真图

分频模块

LSFR模块

显示模块

代码文件（付费下载）：
