汽车速度表VHDL代码开发板验证超速警告功能

名称：汽车速度表VHDL代码数码管显示车速超速警告（代码在文末下载）

软件：QuartusII

语言：VHDL

代码功能：

设计一个汽车速度表。车轮每转一圈会产生一个脉冲,每个脉冲代表1米的距离,根据单位时间的脉冲数可推算出汽车的速度。 要求:

(1)模拟产生车轮运转产生的脉冲信号并对其计数,用按键选择脉冲信号的不同频率

(2)每隔10秒读取一次脉冲计数器,并据此计算车速;

(3)用数码管显示车速,单位Kmh;

(4)给出超速警告

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

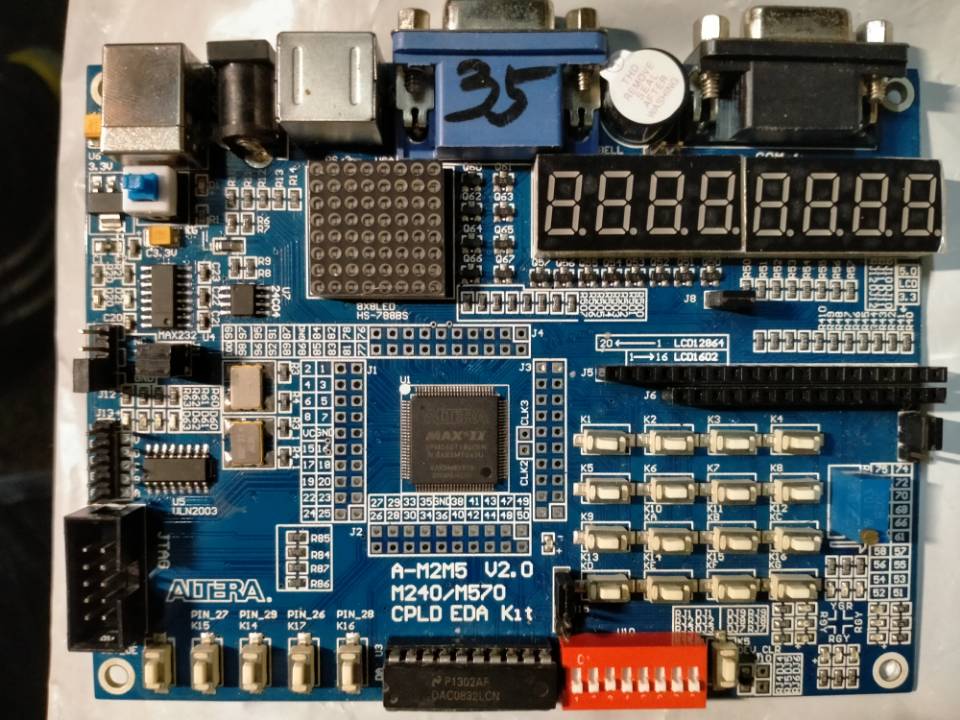

本代码已在21EDA EPM240-CPLD学习板验证，开发板如下，其他开发板可以修改管脚适配：

21EDA EPM240-CPLD学习板使用说明书(1).pdf

演示视频：

设计文档：

设计文档.doc

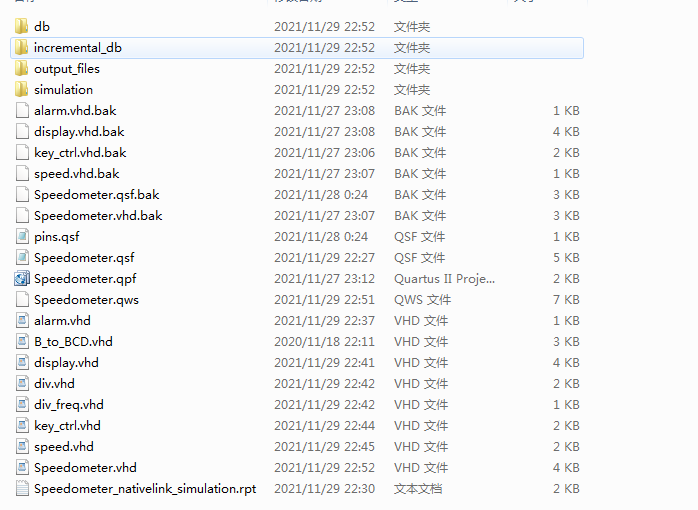

1. 工程文件

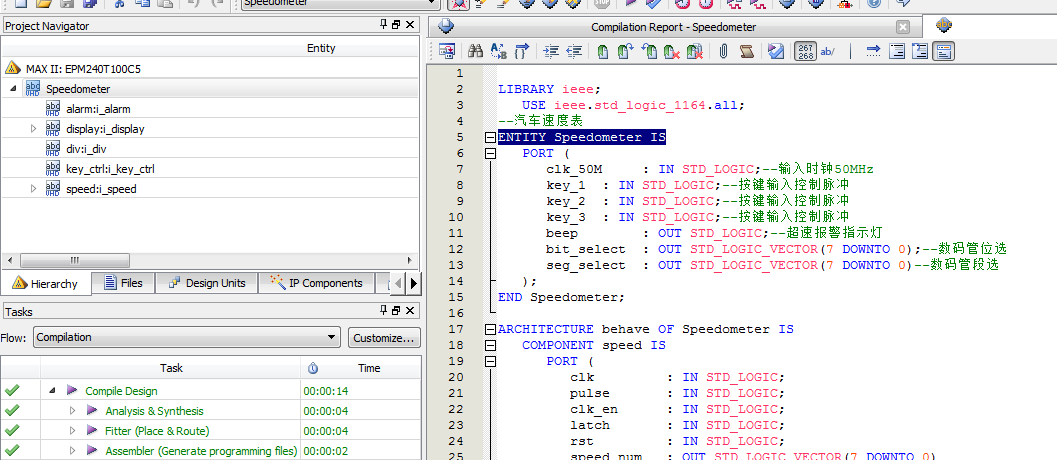

2. 程序文件

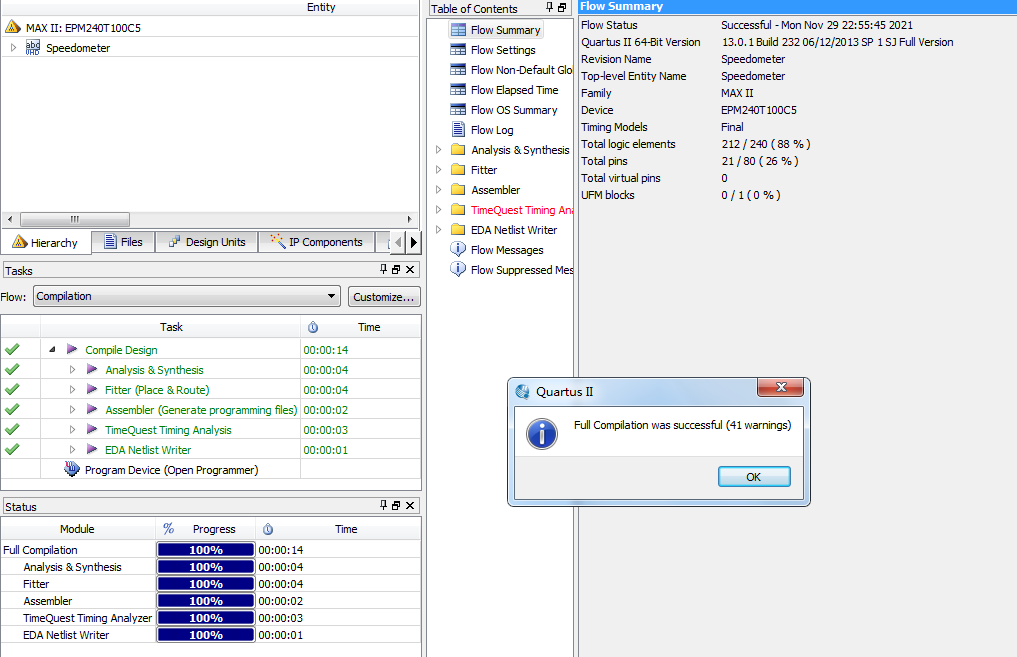

3. 程序编译

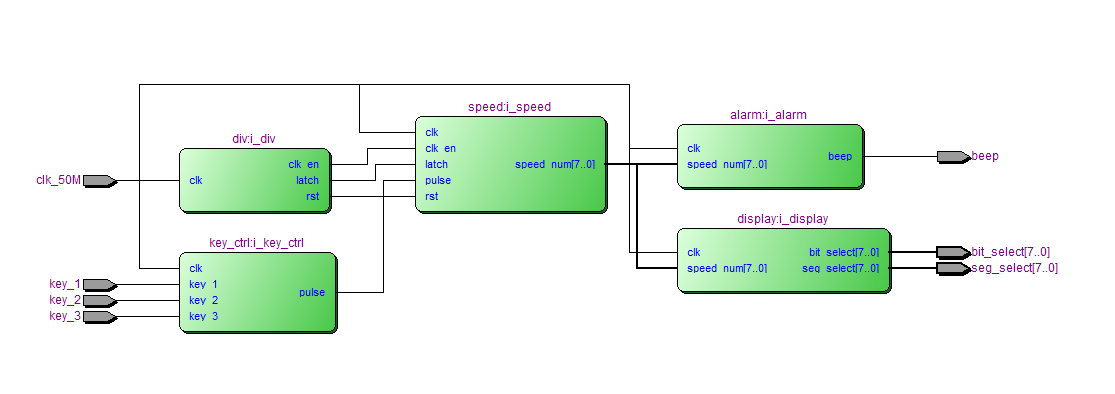

4. RTL图

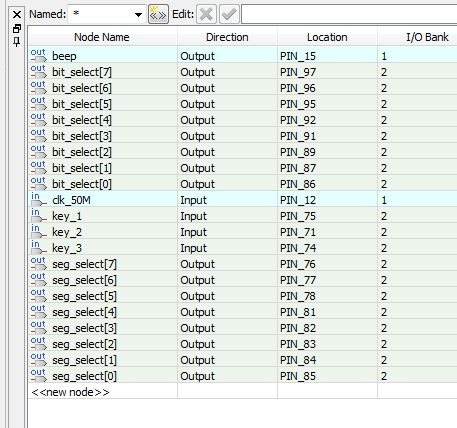

管脚

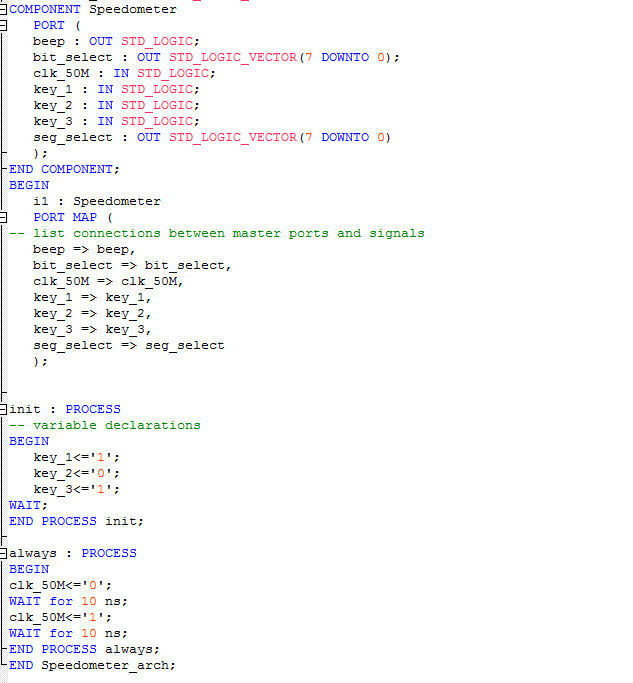

5. Testbench

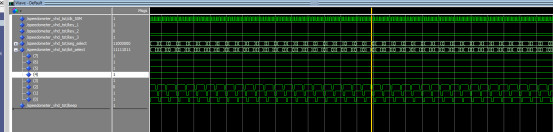

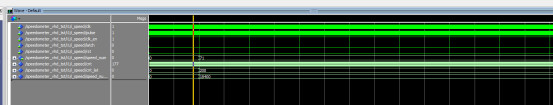

6. 仿真图

按键模块

控制模块

速度模块

报警模块

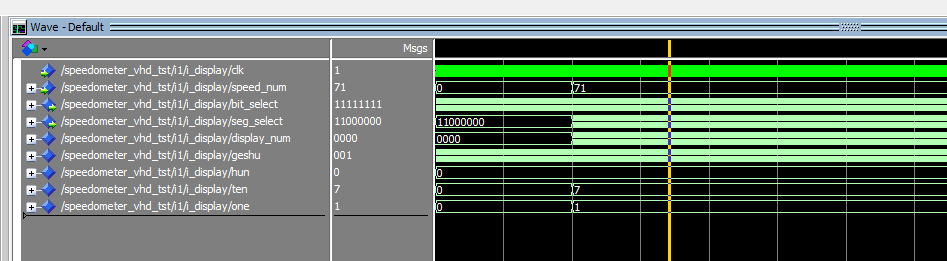

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--速度计数模块
ENTITY speed IS
   PORT (
      clk        : IN STD_LOGIC;--输入时钟1000Hz
      pulse      : IN STD_LOGIC;--传感器脉冲信号，每个脉冲1米
      clk_en     : IN STD_LOGIC;--输出10s使能信号
      latch      : IN STD_LOGIC;--输出锁存信号
      rst        : IN STD_LOGIC;--输出清零
      speed_num  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出速度值
   );
END speed;
ARCHITECTURE behave OF speed IS

   SIGNAL cnt     : STD_LOGIC_VECTOR(16 DOWNTO 0) := "00000000000000000";

   SIGNAL cnt_lat : STD_LOGIC_VECTOR(16 DOWNTO 0) := "00000000000000000";
SIGNAL speed_num_buf : STD_LOGIC_VECTOR(23 DOWNTO 0);
BEGIN
   PROCESS (clk, rst)
   BEGIN
      IF (rst = '1') THEN
         cnt <= "00000000000000000";
      ELSIF (clk'EVENT AND clk = '1') THEN--传感器脉冲计数
IF (pulse = '1') THEN
cnt <= cnt + "00000000000000001";--传感器脉冲计数
END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (latch = '1') THEN
            cnt_lat <= cnt;--输出锁存信号
         END IF;
      END IF;
   END PROCESS;

--速度换算:1 米/秒(米每秒)=3.6 千米/时(千米每时)
--10s对应距离为cnt_lat米,速度为cnt_lat/10(米每秒)
--输出速度值cnt_lat*92/256;
   speed_num_buf <= cnt_lat * "1011100";--*92/256
   speed_num<=speed_num_buf(15 DOWNTO 8);
   --speed_num<=speed_num_buf(11 DOWNTO 4);
END behave;
