汽车速度表设计verilog代码具备超速报警功能

名称：汽车速度表设计verilog代码具备超速报警功能（代码在文末下载）

软件：QuartusII

语言：Verilog

代码功能：

速度表设计

任务与要求:

1、显示汽车时速Km/h;

2、车轮每转一圈,有一个传感脉冲:每个脉冲假定代表1m的距离;

3、采样周期设为10S:

4、要求数码管显示到小数点后2位

5、具备超速报警功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

quartus设计文档.doc

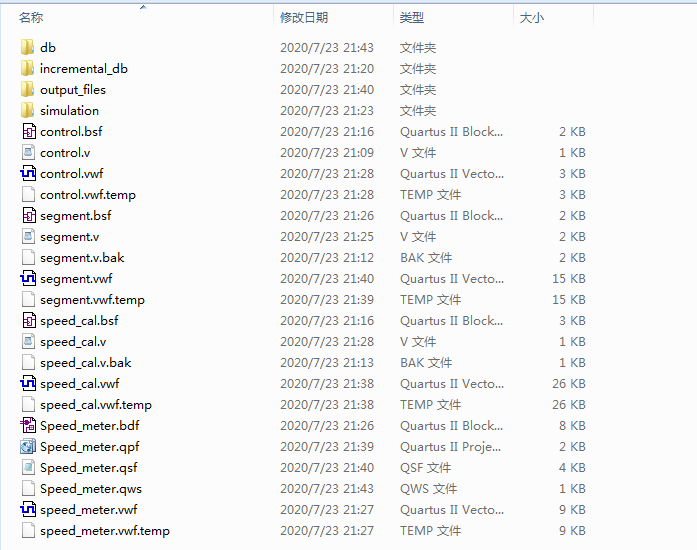

1. 工程文件

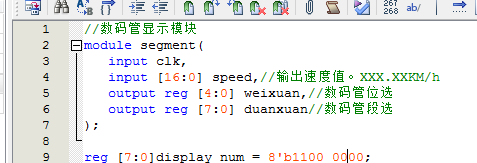

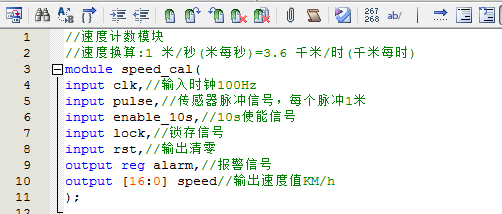

2. 程序文件

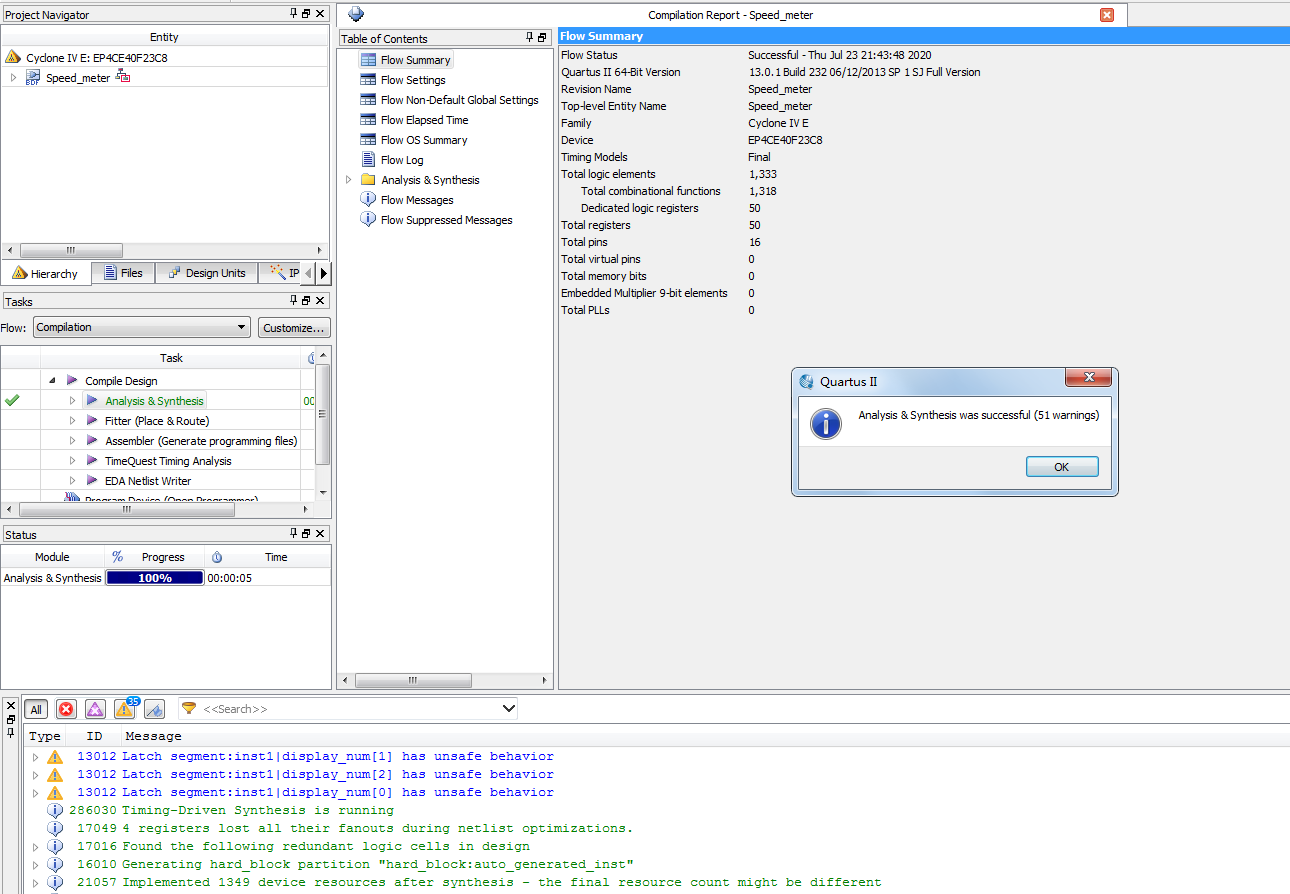

3. 程序编译

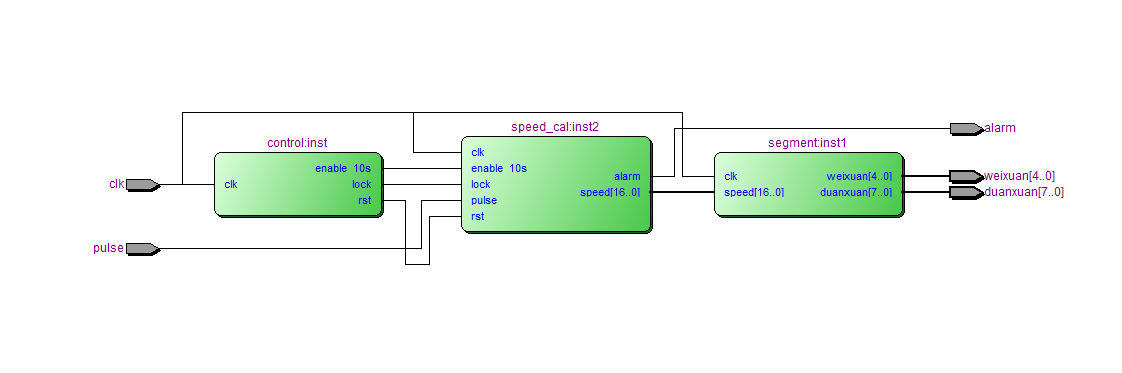

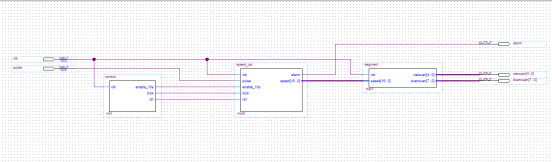

4. RTL图

5. 仿真图

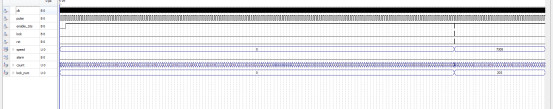

整体仿真图

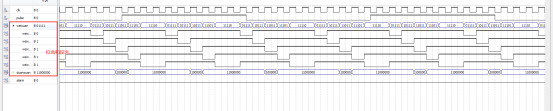

控制模块仿真图

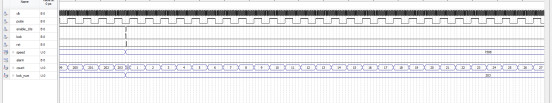

速度计算模块

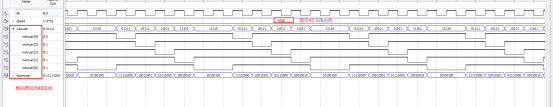

显示模块

部分代码展示:

//速度计数模块
//速度换算:1 米/秒(米每秒)=3.6 千米/时(千米每时)
module speed_cal(
input clk,//输入时钟100Hz
input pulse,//传感器脉冲信号，每个脉冲1米
input enable_10s,//10s使能信号
input lock,//锁存信号
input rst,//输出清零
output reg alarm,//报警信号
output [16:0] speed//输出速度值KM/h
);
reg [16:0] count=17'd0;
always@(posedge pulse or posedge rst)//传感器脉冲计数
if(rst)
count<=17'd0;//清零
else
count<=count+17'd1;//传感器脉冲计数
reg [16:0] lock_num=17'd0;//锁存计数值
always@(posedge clk)
if(lock)//输出锁存信号
lock_num<=count;//锁存计数值
else
lock_num<=lock_num;
//10s对应距离为lock_num米,速度为lock_num/10(米每秒)
//输出速度值(lock_num/10)*360;//取2位小数
assign speed=lock_num*36;//取2位小数
always@(posedge clk)
if(speed>15000)//超过150KM/h
alarm<=1;//超速报警
else
alarm<=0;
endmodule
