VGA显示彩色条纹Basys3开发板verilog代码

名称：VGA显示彩色条纹Basys3开发板verilog代码（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

编写 VGA 驱动， 使用 FPGA 开发板驱动 VGA 显示器显示十色等宽彩条，VGA 显示模式为 640x480@60。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

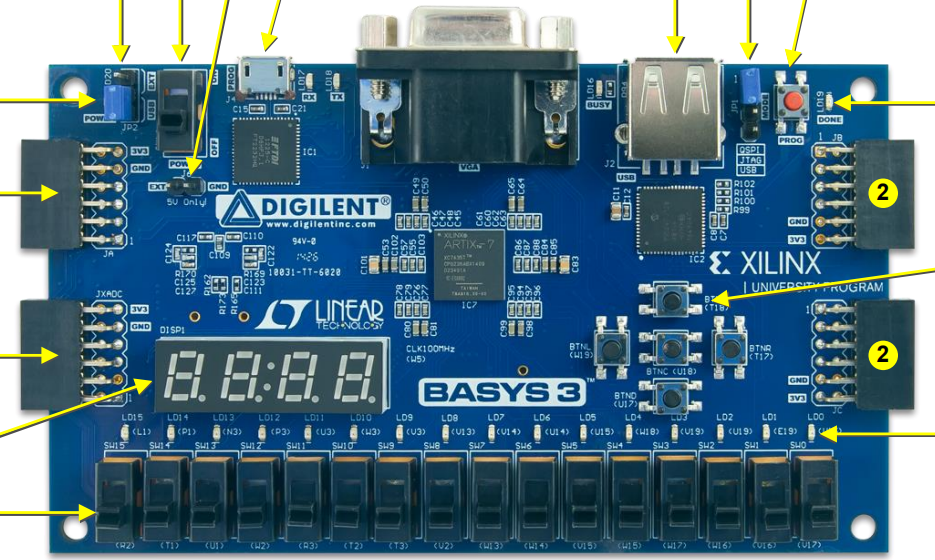

本代码已在Basys3开发板验证，开发板如下，其他开发板可以修改管脚适配：

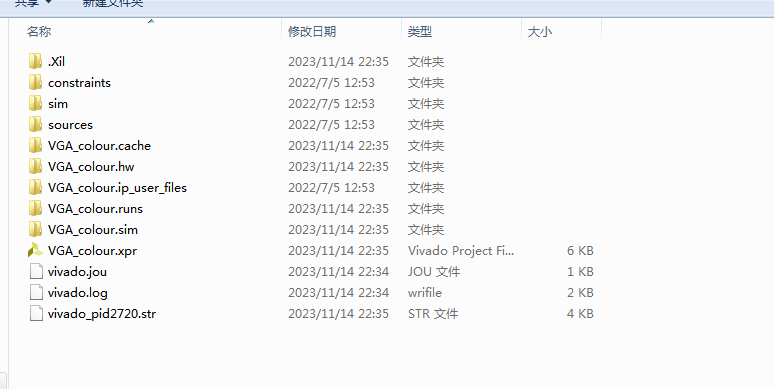

工程文件

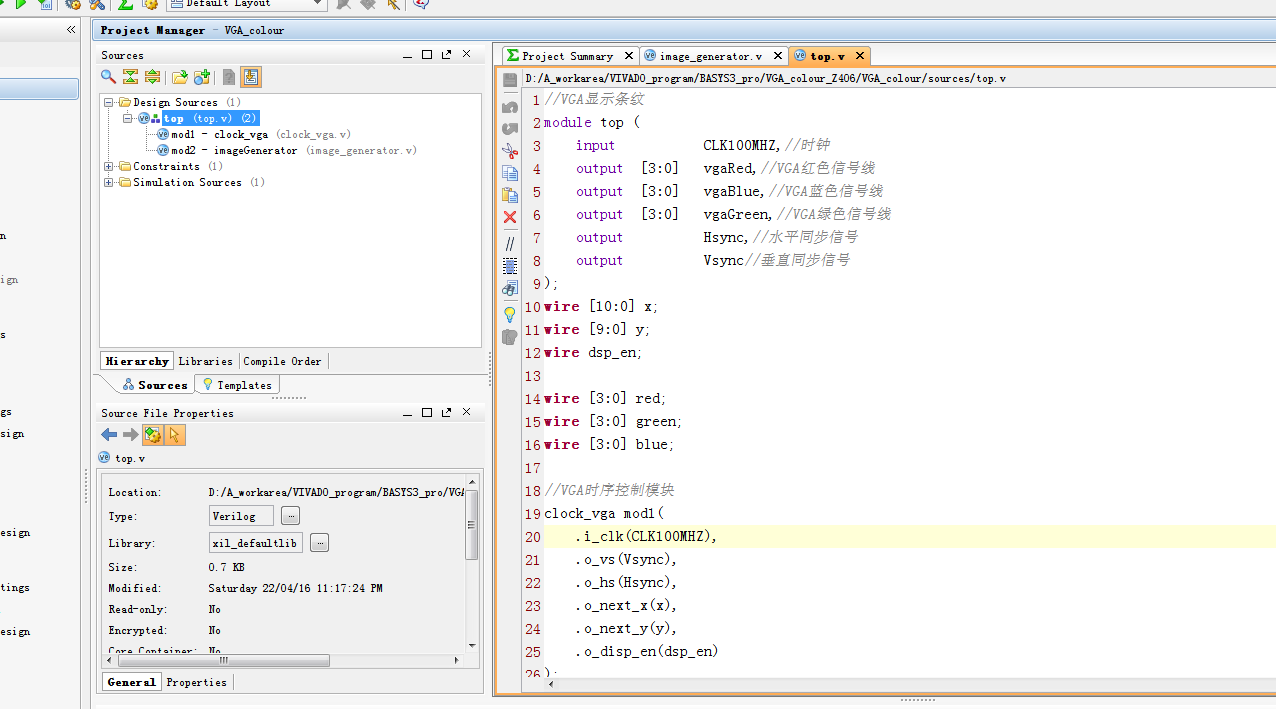

程序文件

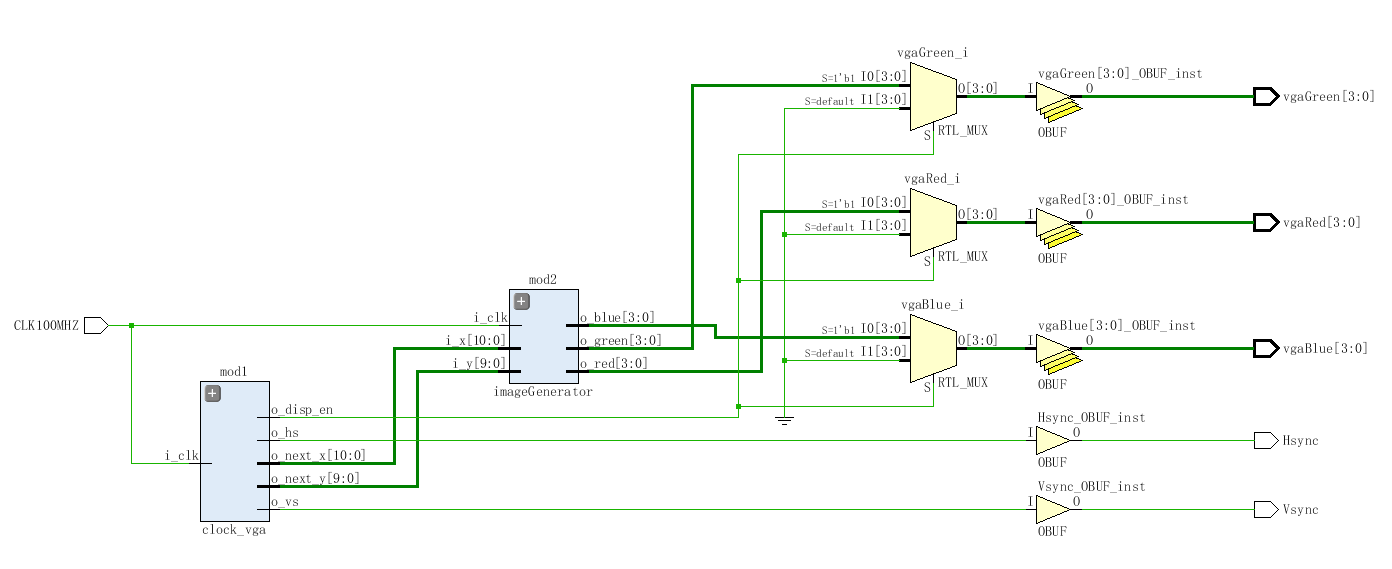

RTL图

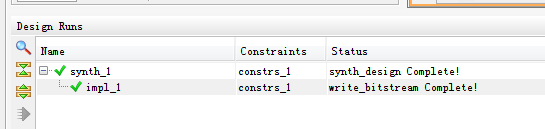

程序编译

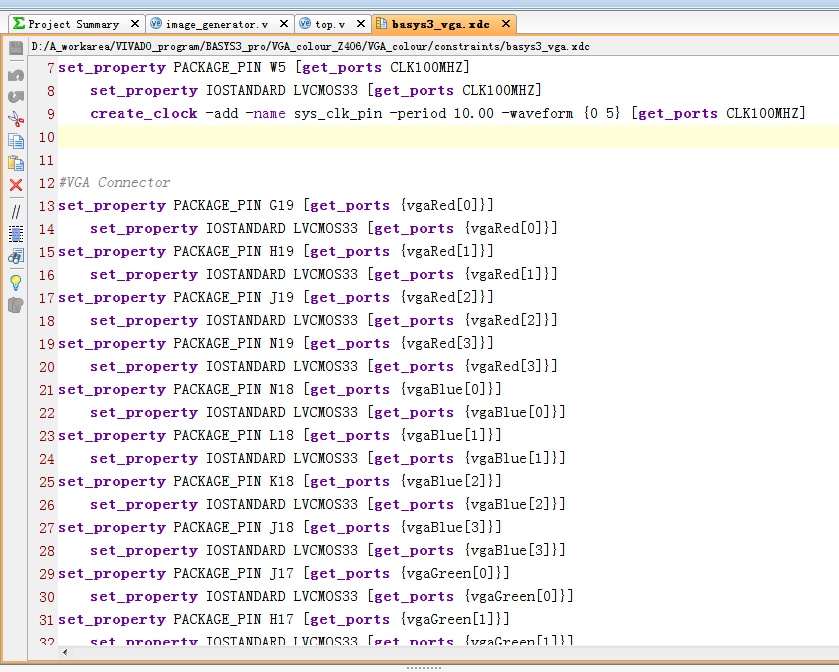

管脚分配

部分代码展示:

//彩色条纹控制模块
module imageGenerator (
inputi_clk,
input[10:0]i_x,
input[9:0]i_y,
output[3:0]o_blue,
output[3:0]o_green,
output[3:0]o_red
);
localparam display_x = 640;
localparam display_y = 480;
reg [3:0] blue= 4'h0;
reg [3:0] red= 4'h0;
reg [3:0] green= 4'h0;
//将3种颜色进行排列组合
always @(posedge i_clk ) begin
if (i_x < display_x/8) begin//白色--1/8
blue  <= 4'h0;//蓝色
green <= 4'h0;//绿色
red <= 4'h0;//红色
end else if ( display_x/8 <= i_x && i_x <= display_x/4 )begin// 1/8~2/8
blue  <= 4'h0;
        green   <= 4'h0;
        red     <= 4'hf;
end else if ( display_x/4 <= i_x && i_x <= 3*display_x/8 )begin// 2/8~3/8
        blue    <= 4'h0;
        green   <= 4'hf;
        red     <= 4'h0;
end else if ( 3*display_x/8 <= i_x && i_x <= display_x/2 )begin// 3/8~4/8
        blue    <= 4'h0;
        green   <= 4'hf;
        red     <= 4'hf;
end else if ( display_x/2 <= i_x && i_x <= 5*display_x/8 )begin// 4/8~5/8
        blue    <= 4'hf;
        green   <= 4'h0;
        red     <= 4'h0;
end else if ( 5*display_x/8 <= i_x && i_x <= 6*display_x/8 )begin// 5/8~6/8
        blue    <= 4'hf;
        green   <= 4'h0;
        red     <= 4'hf;
end else if ( 6*display_x/8 <= i_x && i_x <= 7*display_x/8)begin// 6/8~7/8
blue  <= 4'hf;
green <= 4'hf;
red <= 4'h0;
end else begin// 7/8~8/8
blue  <= 4'hf;
green <= 4'hf;
red <= 4'hf;
end
end
assign o_blue= blue;
assign o_red= red;
assign o_green= green;
endmodule
