基于VIVADO的QPSK调制信号Basys3开发板verilog

名称：基于VIVADO的QPSK调制信号Basys3开发板verilog（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

QPSK调制信号产生

1、使用m序列产生串行的2路随机信号

2、进行串并转换，将串行数据转换为2位并行信号

3、使用正弦波作为载波进行调制，最终输出QPSK调制信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

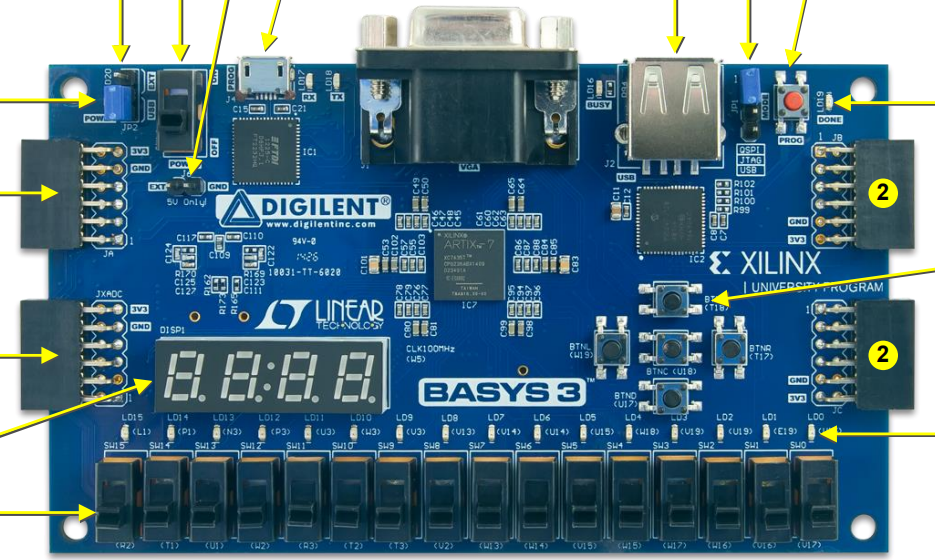

本代码已在Basys3开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

QPSK设计.doc

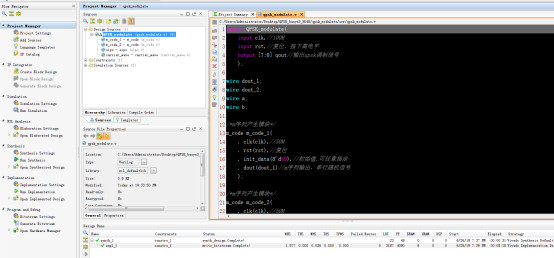

1. 工程文件

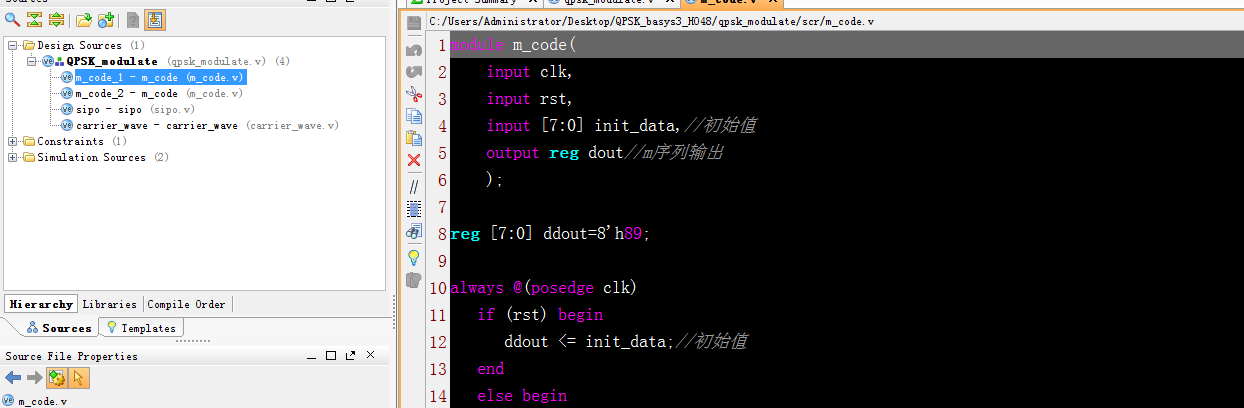

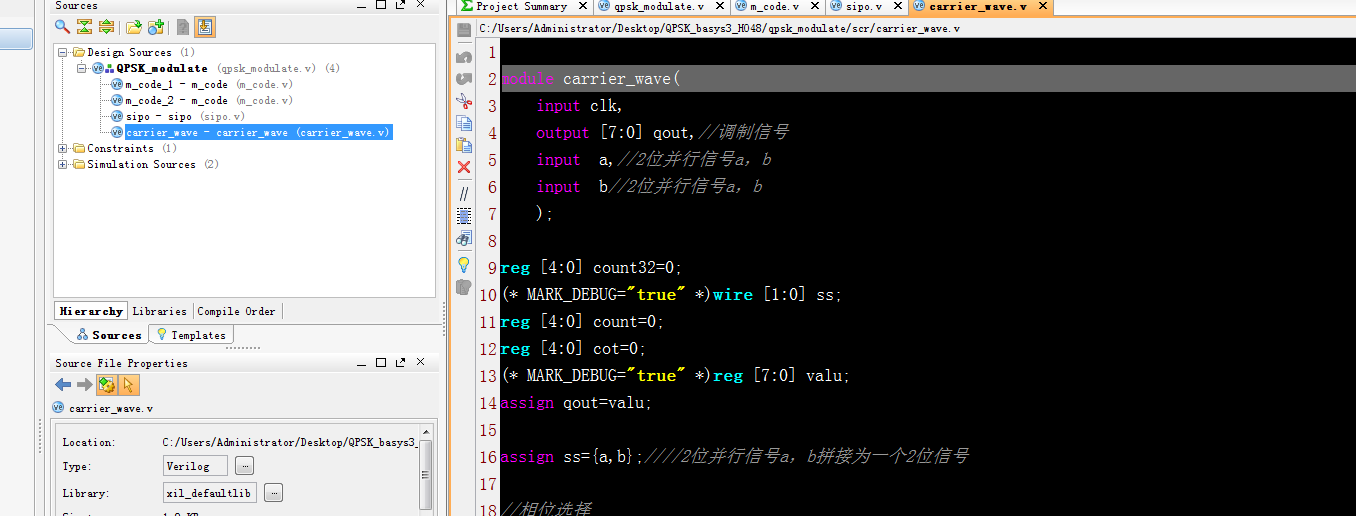

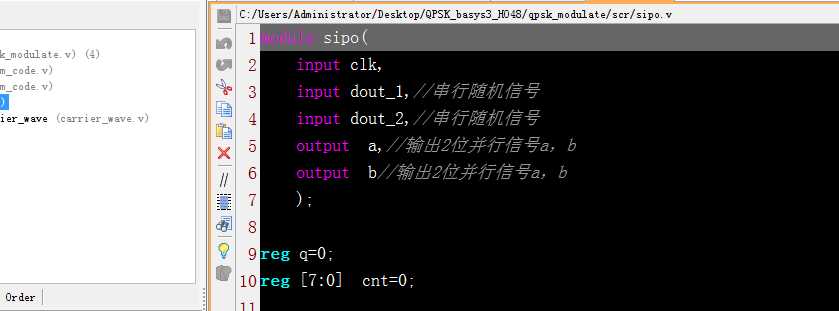

2. 程序文件

3. 管脚约束

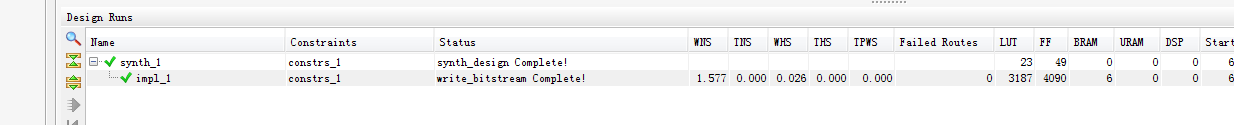

4. 程序编译

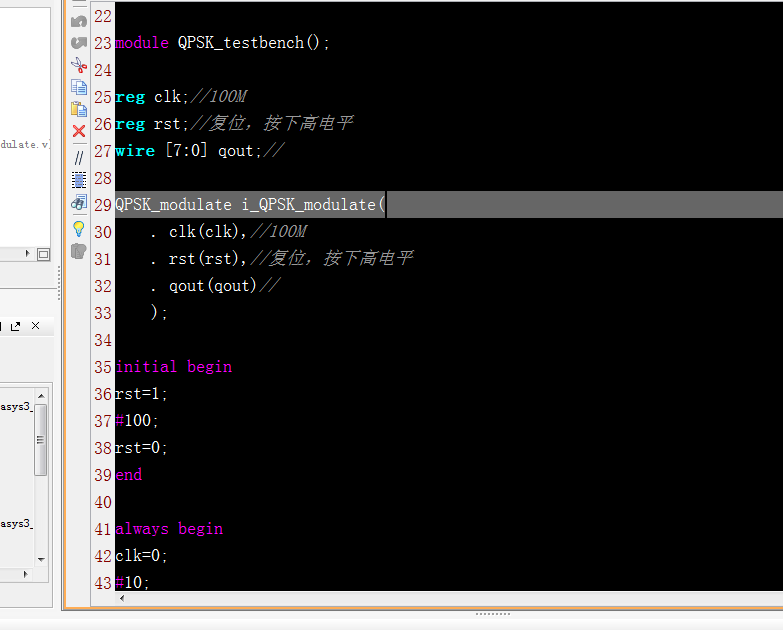

5. Testbench

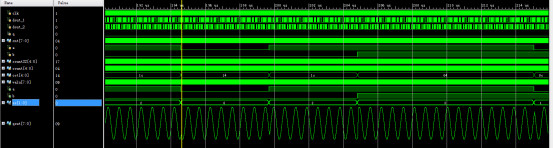

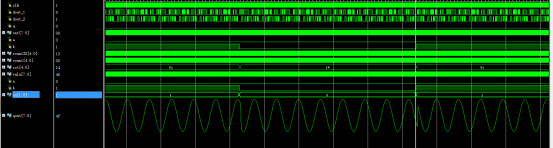

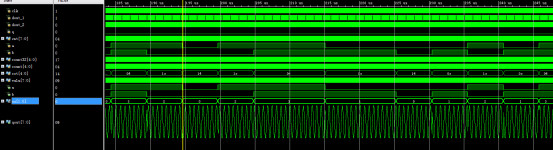

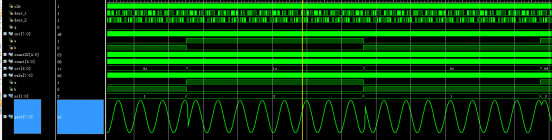

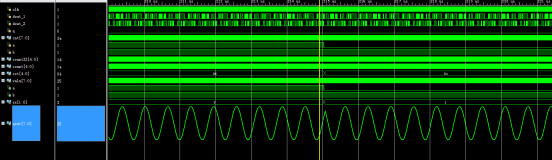

6. 仿真图

部分代码展示:

module QPSK_modulate(
    input clk,//100M
    input rst,//复位，按下高电平
    output [7:0] qout//输出qpsk调制信号
    );
wire dout_1;
wire dout_2;
wire a;
wire b;
/*m序列产生模块*/
m_code m_code_1(
    . clk(clk),//50M
    . rst(rst),//复位
    . init_data(8'd89),//初始值,可任意指定
    . dout(dout_1)//m序列输出，串行随机信号
    );
/*m序列产生模块*/
m_code m_code_2(
    . clk(clk),//50M
    . rst(rst),//复位
    . init_data(8'd45),//初始值，可任意指定
    . dout(dout_2)//m序列输出，串行随机信号
    );
/*串转并，串行数据转换为2位并行信号a，b*/
sipo sipo(
    . clk(clk),//50M
    . dout_1(dout_1),//串行随机信号
    . dout_2(dout_2),//串行随机信号
    . a(a),//输出2位并行信号a，b
    . b(b)//输出2位并行信号a，b
    );
/*调制模块*/
carrier_wave carrier_wave(
    . clk(clk),//50M
    . qout(qout),//输出QPSK调制信号
    . a(a),//2位并行信号a，b
    . b(b)//2位并行信号a，b
    );

endmodule

代码文件（付费下载）：
