排队叫号电路系统verilog代码Basys3开发板验证

名称：排队叫号电路系统verilog代码Basys3开发板验证（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

设计一个排队叫号系统

1.进队，离队两个信号作为输入，当前服务号码和队长各由两个数码管显示

2.初始队长0，进队号码由1顺序递增，输出编号

3.有人入队长度加，有人出队长度减

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

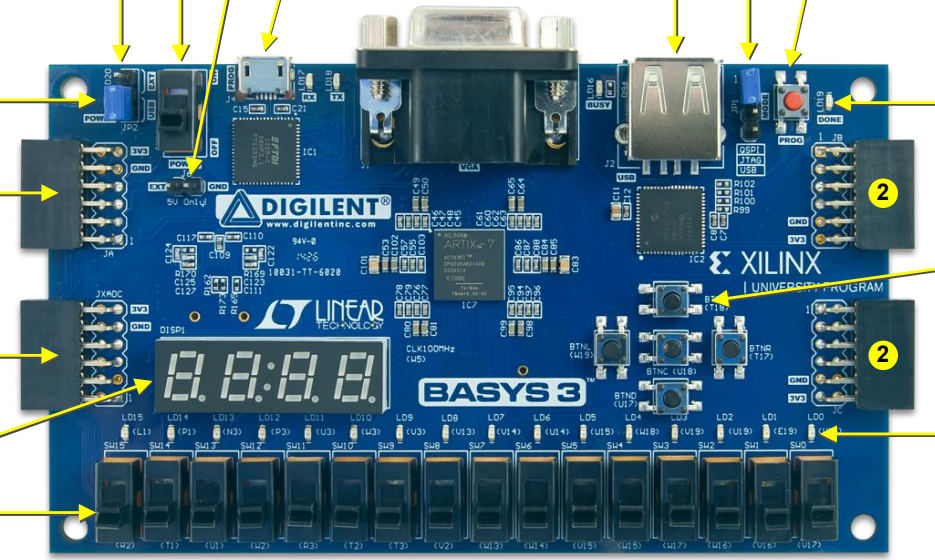

本代码已在Basys3开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

排队叫号仿真.doc

排队叫号仿真

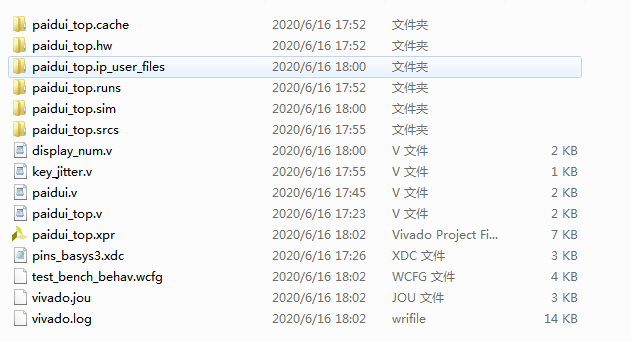

1. 工程文件

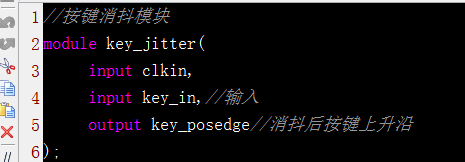

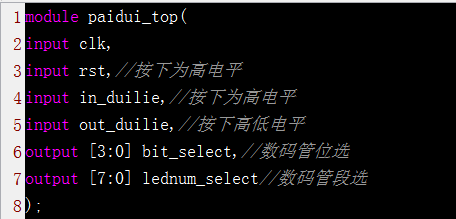

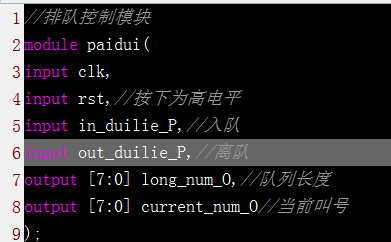

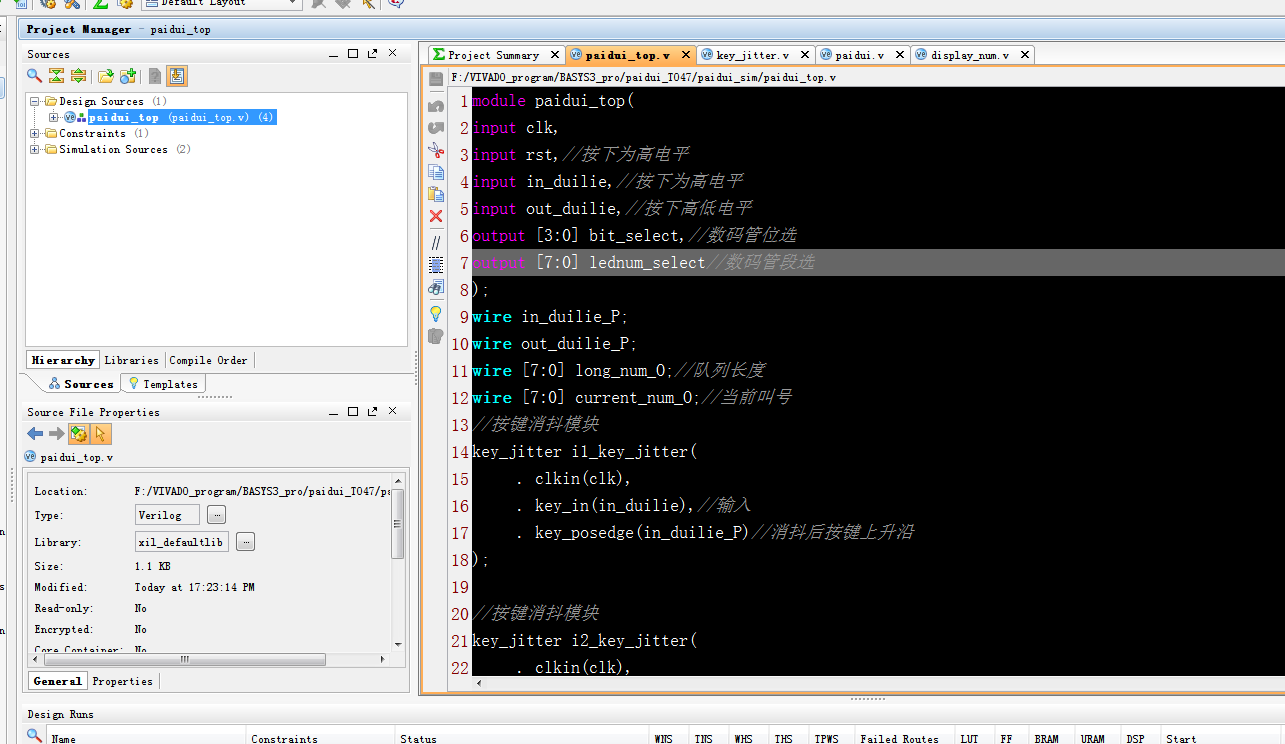

2. 程序文件

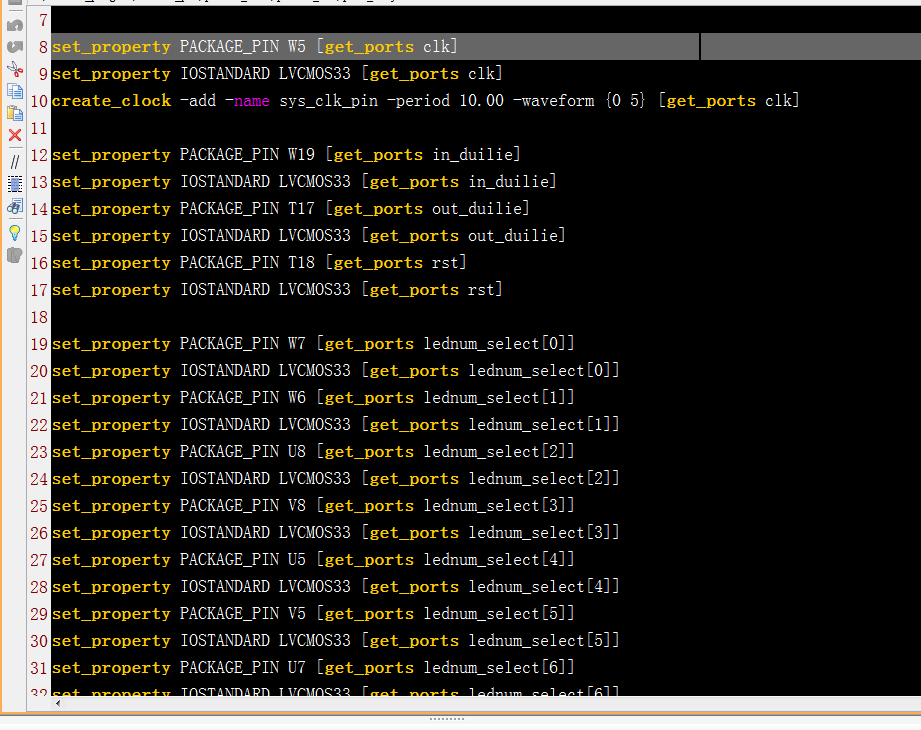

3. 约束文件

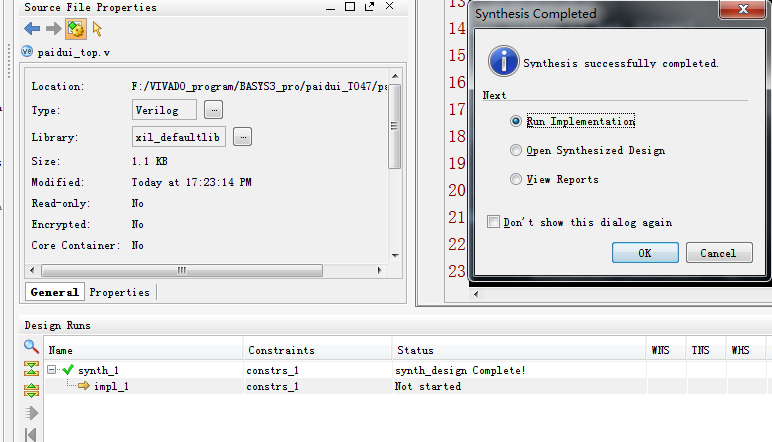

4. 程序编译

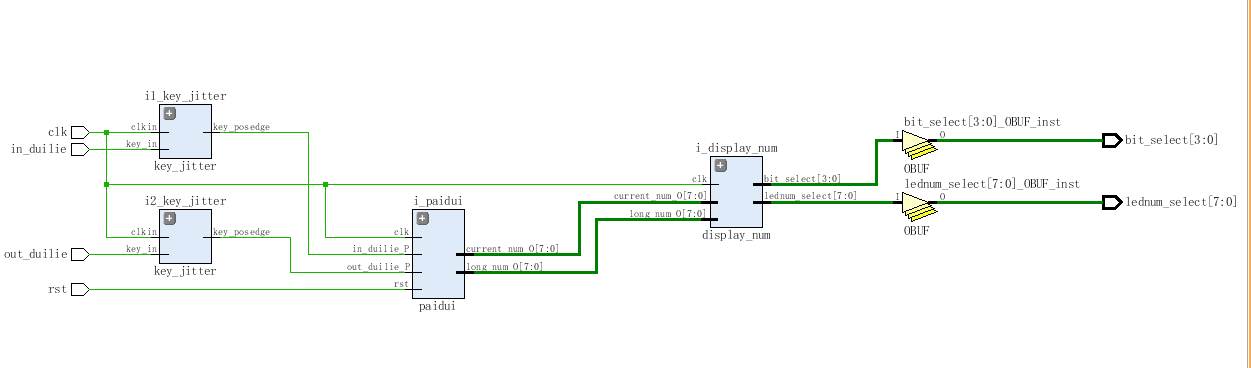

5. RTL图

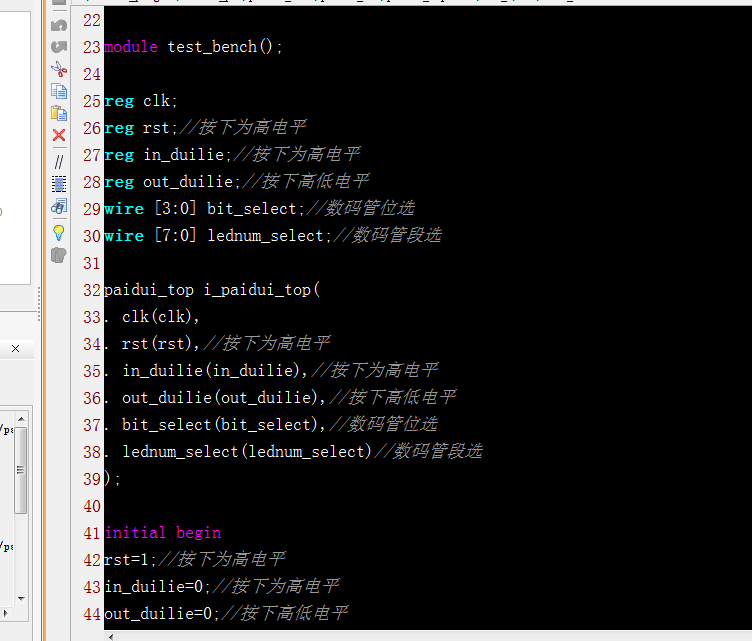

6. Testbench

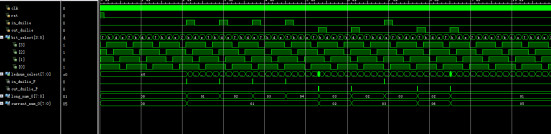

7. 仿真图

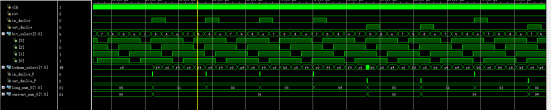

整体仿真

按键模块仿真

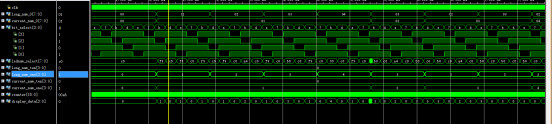

排队控制模块

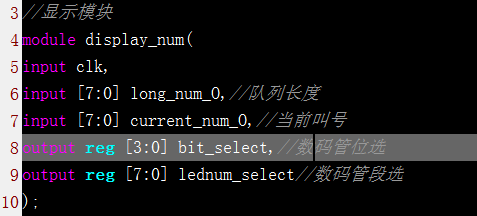

显示模块

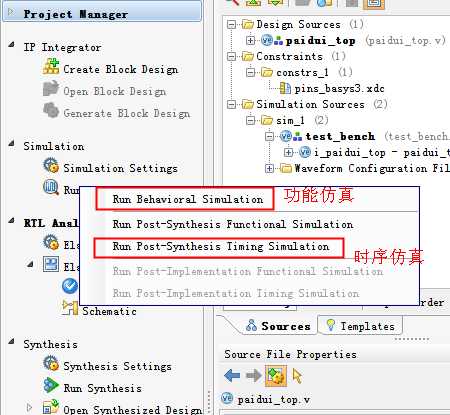

时序仿真与功能仿真类似，只需要编译综合后点击下图时序仿真即可，参考视频的步骤仿真

部分代码展示:

module paidui_top(
input clk,
input rst,//按下为高电平
input in_duilie,//按下为高电平
input out_duilie,//按下高低电平
output [3:0] bit_select,//数码管位选
output [7:0] lednum_select//数码管段选
);
wire in_duilie_P;
wire out_duilie_P;
wire [7:0] long_num_O;//队列长度
wire [7:0] current_num_O;//当前叫号
//按键消抖模块
key_jitter i1_key_jitter(
     . clkin(clk),
     . key_in(in_duilie),//输入
 . key_posedge(in_duilie_P)//消抖后按键上升沿
);
//按键消抖模块
key_jitter i2_key_jitter(
     . clkin(clk),
     . key_in(out_duilie),//输入
 . key_posedge(out_duilie_P)//消抖后按键上升沿
);
//排队控制模块
paidui i_paidui(
. clk(clk),
. rst(rst),//按下为高电平
. in_duilie_P(in_duilie_P),//入队
. out_duilie_P(out_duilie_P),//离队
. long_num_O(long_num_O),//队列长度
. current_num_O(current_num_O)//当前叫号
);
//显示模块
display_num i_display_num(
. clk(clk),
. long_num_O(long_num_O),//队列长度
. current_num_O(current_num_O),//当前叫号
. bit_select(bit_select),//数码管位选
. lednum_select(lednum_select)//数码管段选
);
endmodule
