温湿度传感器DHT11通过串口UART输出verilog语言Basys3

名称：温湿度传感器DHT11通过串口UART输出verilog语言Basys3（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

温湿度计传感器DHT11通过串口UART输出verilog代码

1、使用温湿度传感器DHT11采集环境的温度和湿度，并在数码管显示

2、使用UART协议将温湿度数据通过串口发送至电脑

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在Basys3开发板验证，开发板如下，其他开发板可以修改管脚适配：

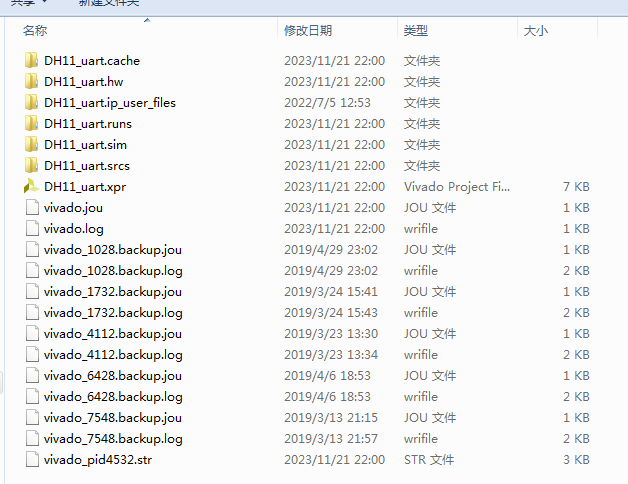

工程文件：

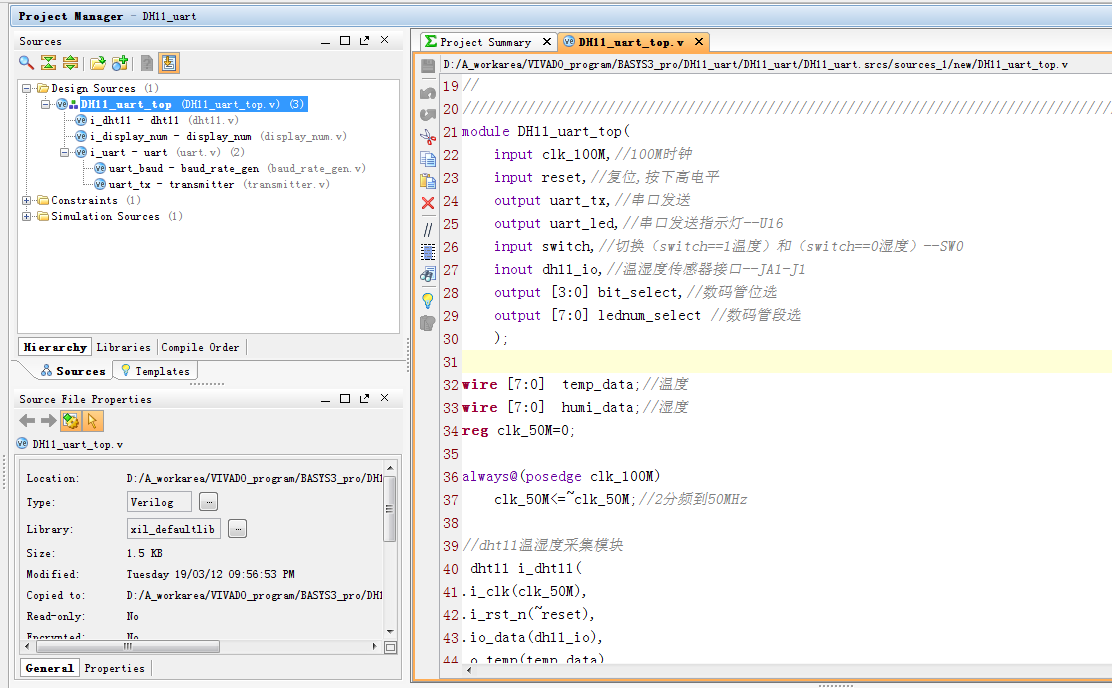

程序文件：

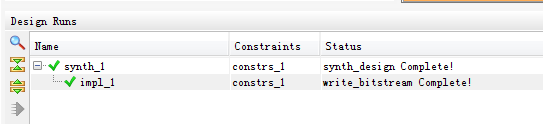

程序编译：

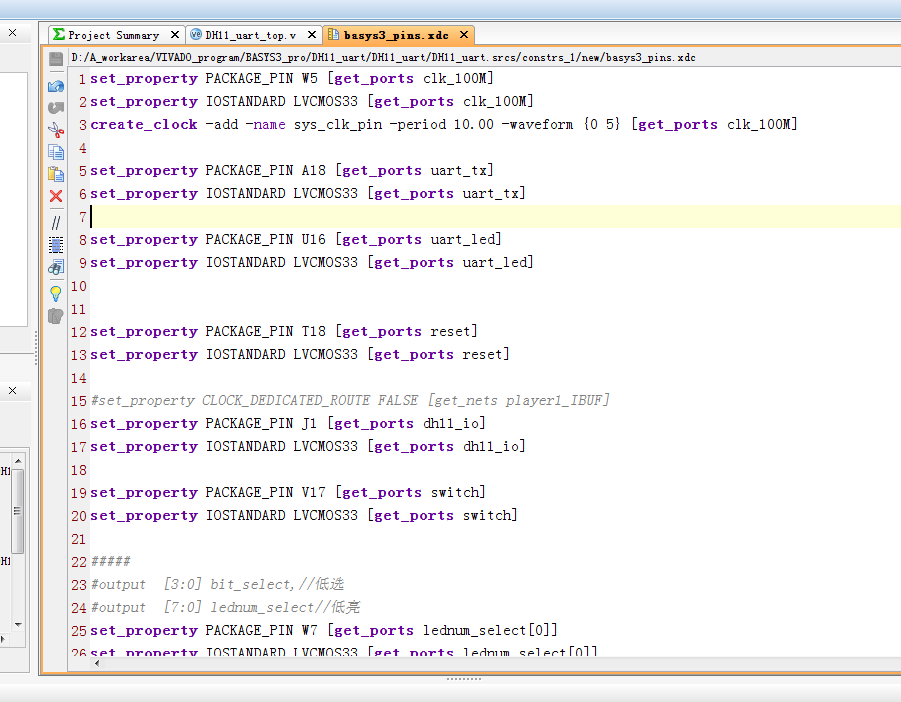

管脚分配：

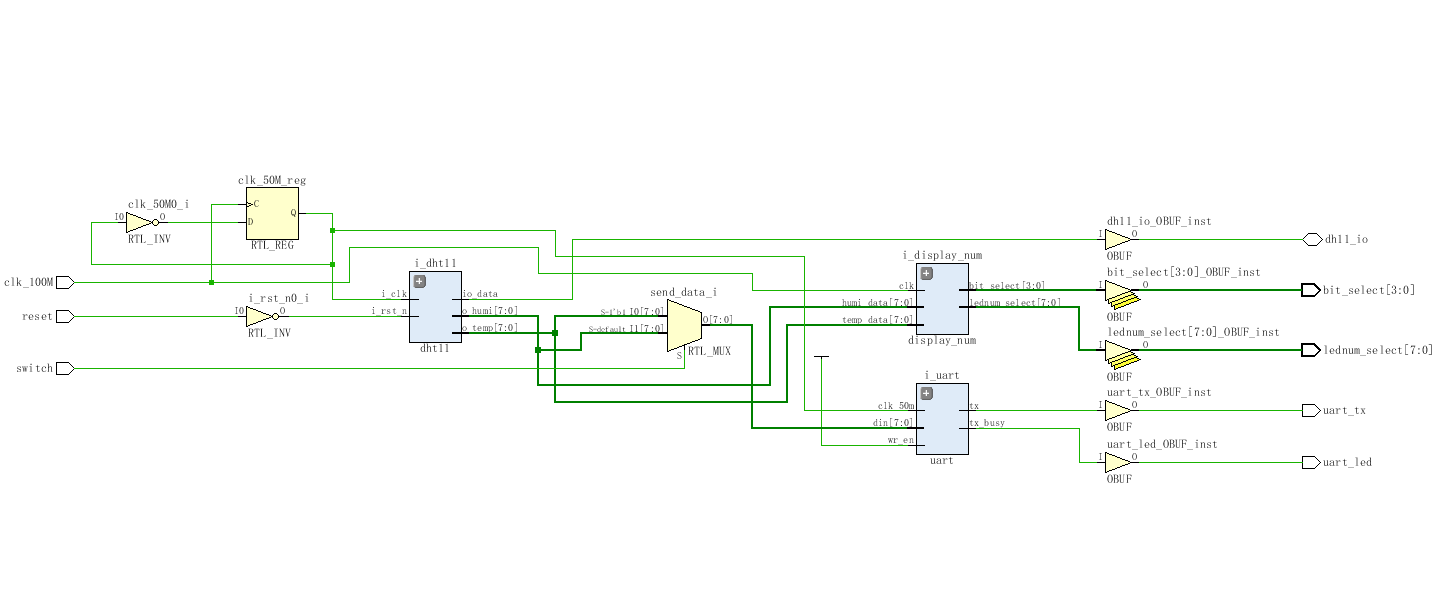

RTL图：

顶层代码展示:

module DH11_uart_top(
    input clk_100M,//100M时钟
    input reset,//复位,按下高电平
    output uart_tx,//串口发送
    output uart_led,//串口发送指示灯--U16
    input switch,//切换（switch==1温度）和（switch==0湿度）--SW0
    inout dh11_io,//温湿度传感器接口--JA1-J1
    output [3:0] bit_select,//数码管位选
    output [7:0] lednum_select //数码管段选
    );

wire [7:0]  temp_data;//温度
wire [7:0]  humi_data;//湿度
reg clk_50M=0;
always@(posedge clk_100M)
    clk_50M<=~clk_50M;//2分频到50MHz
//dht11温湿度采集模块
 dht11 i_dht11(
.i_clk(clk_50M),
.i_rst_n(~reset),
.io_data(dh11_io),
.o_temp(temp_data),
.o_humi(humi_data)
);
//数码管显示模块
display_num i_display_num(
. clk(clk_100M),
. temp_data(temp_data),
. humi_data(humi_data),
. bit_select(bit_select),//数码管位选
. lednum_select(lednum_select)//数码管段选
);
 wire [7:0] send_data;
 assign send_data=(switch==1)?temp_data:humi_data;
 //串口发送模块
uart i_uart(
. clk_50m(clk_50M),
. tx(uart_tx),
. tx_busy(uart_led),
. din(send_data),
. wr_en(1'b1)
);

endmodule
