VIVADO数字式秒表设计Basys3开发板Verilog代码

名称：VIVADO数字式秒表设计Basys3开发板Verilog代码（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

数字式秒表

设计一个数字秒表电路。设计要求:

(1)计时范围0:00.0~9:59.9″,分辨率为0.1s,用数码管显示计时值

(2)秒表设有一个功能按键开关 ButtonIn。

    当电路处于“初始”状态时，第一次按键，开始自动计时，再次按键，停止计时，第三次按键，计数器自动复位为0:00.0，即电路回到初始状态

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在Basys3开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

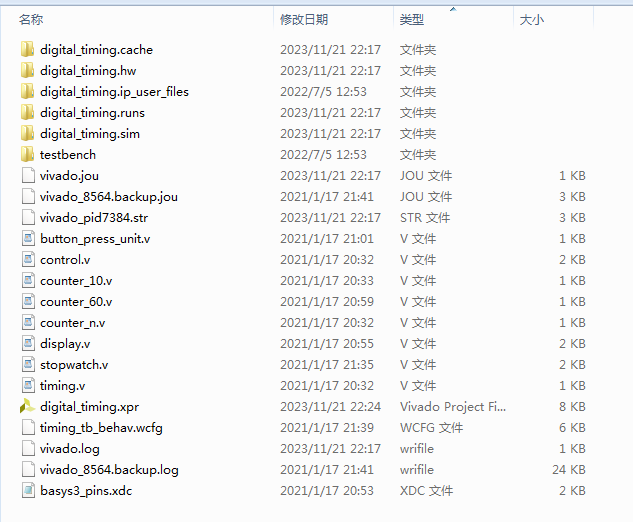

工程文件：

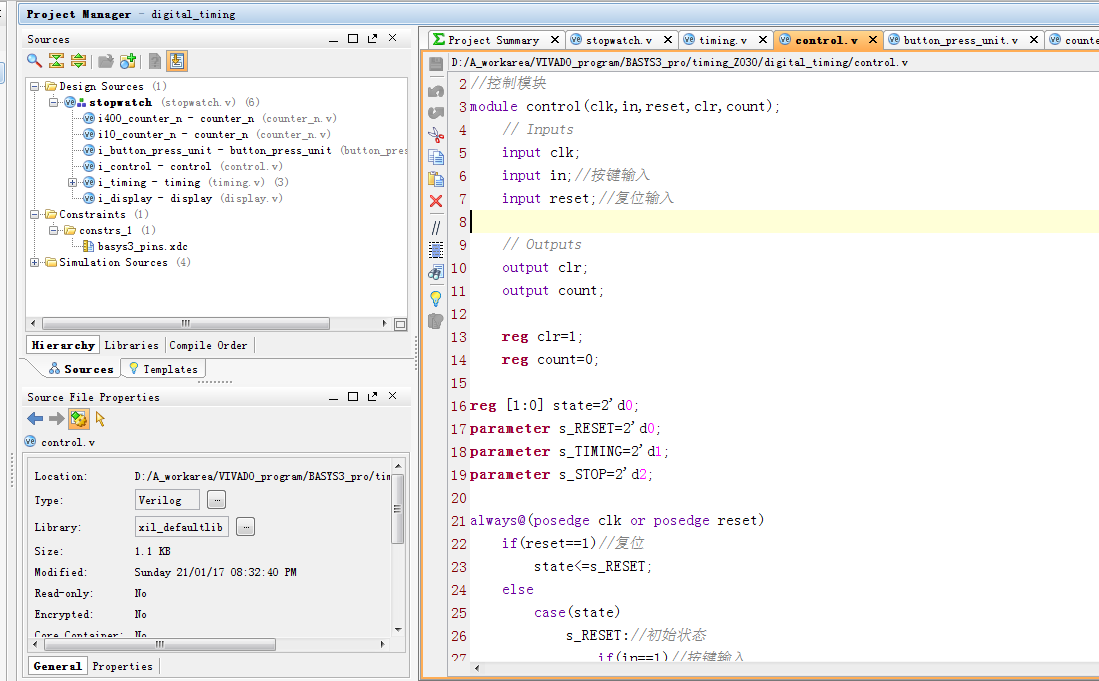

程序文件：

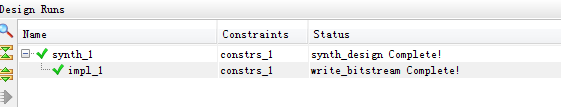

程序编译：

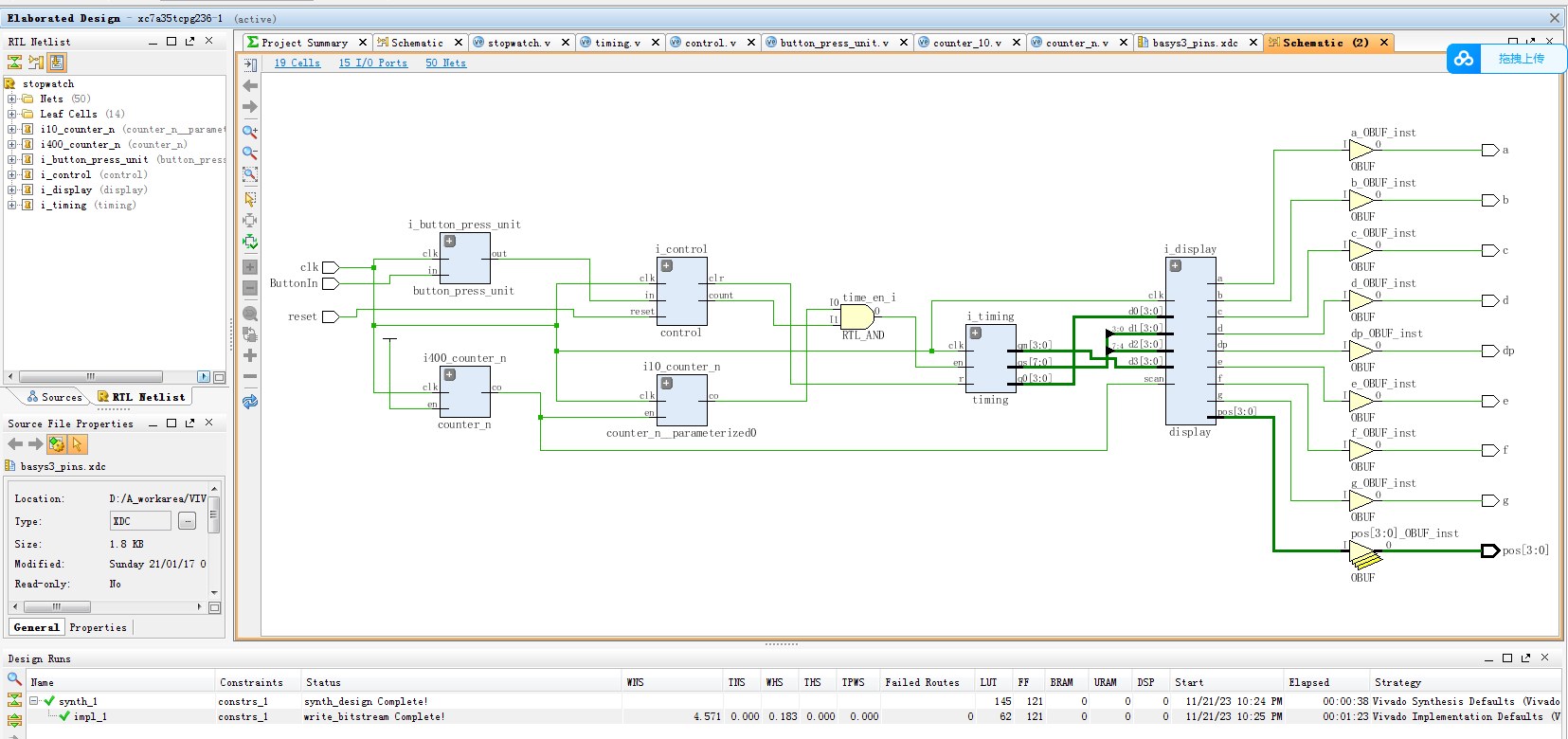

RTL图：

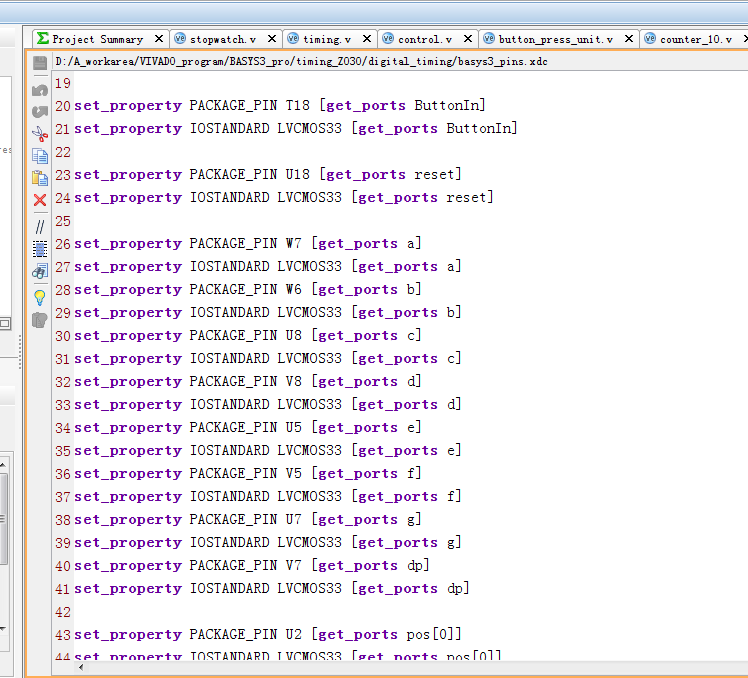

管脚分配：

部分代码展示:

`timescale 1ns / 1ps
//控制模块
module control(clk,in,reset,clr,count);
// Inputs
input clk;
input in;//按键输入
input reset;//复位输入
// Outputs
output clr;
output count;
reg clr=1;
reg count=0;
reg [1:0] state=2'd0;
parameter s_RESET=2'd0;
parameter s_TIMING=2'd1;
parameter s_STOP=2'd2;
always@(posedge clk or posedge reset)
if(reset==1)//复位
state<=s_RESET;
else
case(state)
s_RESET://初始状态
if(in==1)//按键输入
state<=s_TIMING;//计时状态
else
state<=s_RESET;//初始状态
s_TIMING://计时状态
if(in==1)//按键输入
state<=s_STOP;//停止状态
else
state<=s_TIMING;//计时状态
s_STOP://停止状态
if(in==1)//按键输入
state<=s_RESET;//初始状态
else
state<=s_STOP;//停止状态
default:;
endcase
always@(*)
if(reset==1)//复位
begin
clr=1;
count=0;
end
else
case(state)
s_RESET://初始状态
begin
clr=1;
count=0;
end
s_TIMING://计时状态
begin
clr=0;
count=1;
end
s_STOP://停止状态
begin
clr=0;
count=0;
end
default:;
endcase
endmodule
