任意进制计数器12进制计数数码管显示verilog代码ego1开发板

名称：任意进制计数器12进制计数数码管显示verilog代码（代码在文末下载）

软件：VIVADO

语言：Verilog

代码功能：

设计一个12进制计数器，计数值00-11需要在数码管上显示，

时钟脉冲通过按键开关设计。

电路的输入信号en进行清零。

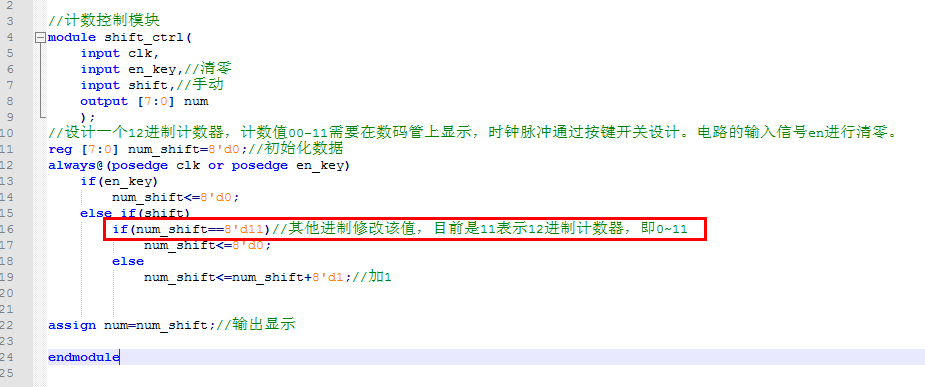

本代码可以修改为任意进制计数器，即修改计数控制模块的红框内代码，如下所示：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

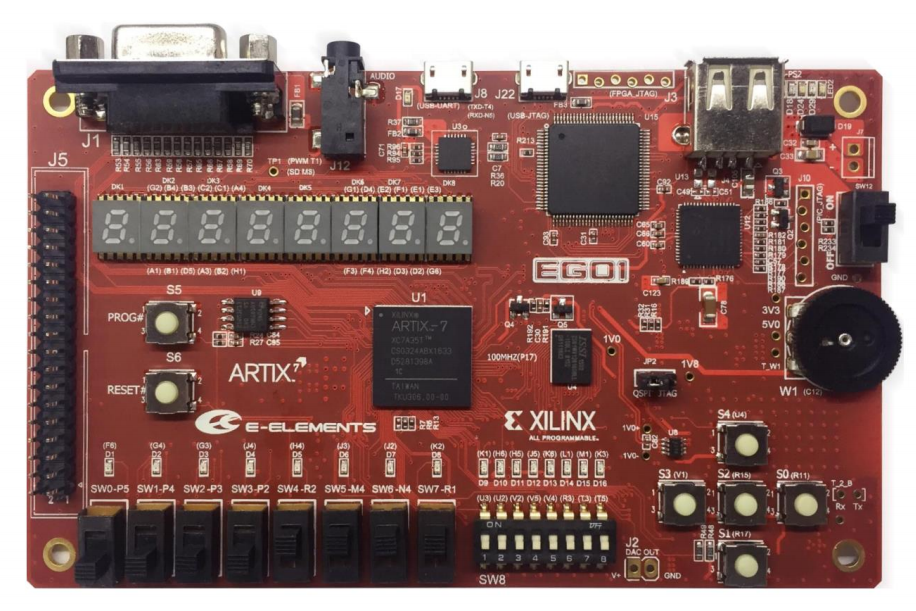

本代码已在ego1开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

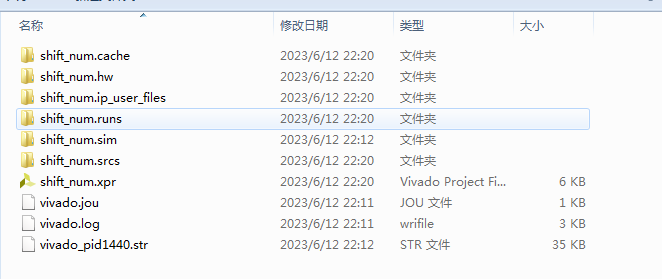

1. 工程文件

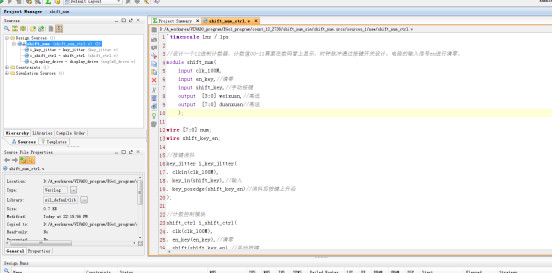

2. 程序文件

3. 程序编译

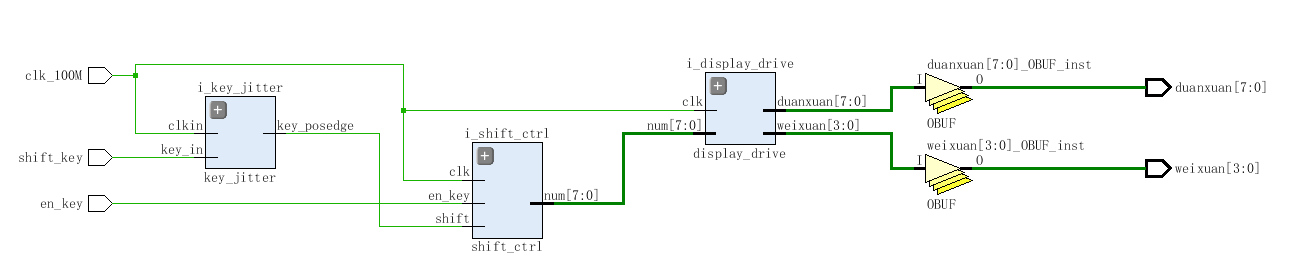

4. RTL图

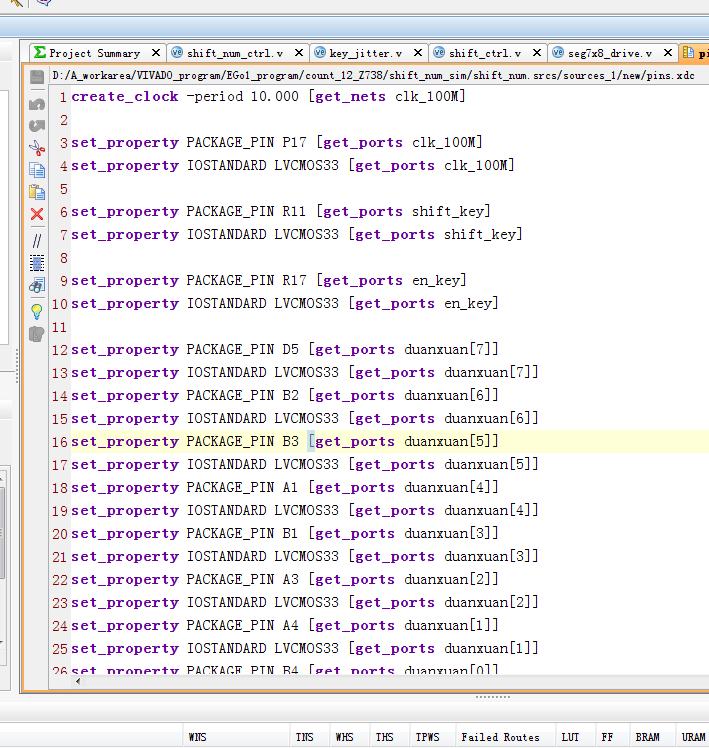

5. 管脚分配

6. Testbench

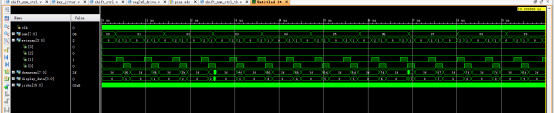

7. 仿真图

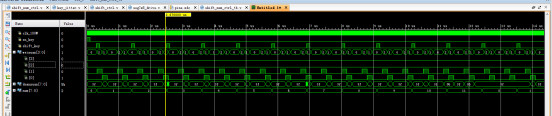

整体仿真图

按键模块

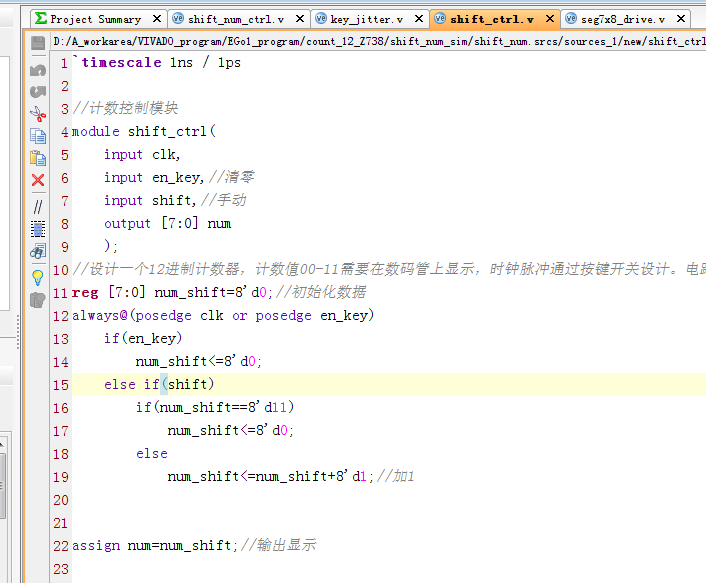

控制模块

显示模块

部分代码展示:

`timescale 1ns / 1ps
//设计一个计数器
module shift_num(
    input clk_100M,
    input en_key,//清零
    input shift_key,//手动按键
    output  [3:0] weixuan,//高选
    output  [7:0] duanxuan//高选
    );
wire [7:0] num;
wire shift_key_en;
//按键消抖
key_jitter i_key_jitter(
. clkin(clk_100M),
. key_in(shift_key),//输入
. key_posedge(shift_key_en)//消抖后按键上升沿
);
//计数控制模块
shift_ctrl i_shift_ctrl(
. clk(clk_100M),
. en_key(en_key),//清零
. shift(shift_key_en),//手动按键
. num(num)//数
    );
//数码管显示模块
display_drive i_display_drive(
. clk(clk_100M),
. num(num),//数
. weixuan(weixuan),//高选
. duanxuan(duanxuan)//高选
);
endmodule

代码文件（付费下载）：
