自动售货机仿真操作设计verilog代码AX301开发板Quartus

名称：自动售货机仿真操作设计verilog代码AX301开发板Quartus

软件：Quartus

语言：Verilog

代码功能：

具有单价0.5、1.0、1.5、2.0元的4种商品

可以通过按键选择商品

可以投币

投币后按键确认购买

购买成功后找零,若投币不足则直接退钱，不出商品

找零时间3秒

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

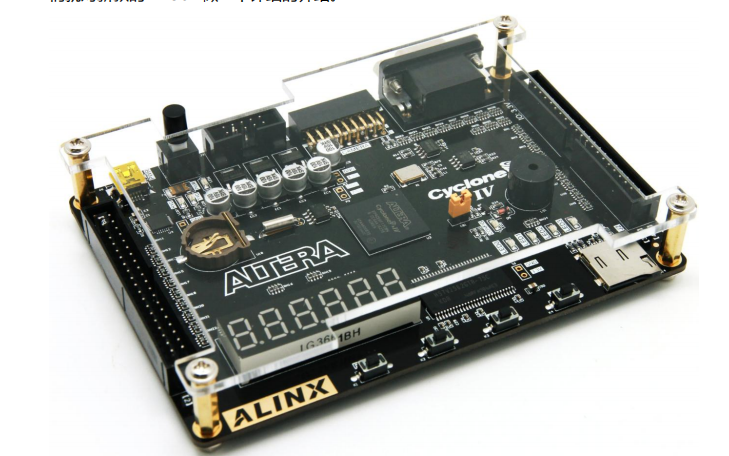

本代码已在AX301开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

自动售货机仿真操作.doc

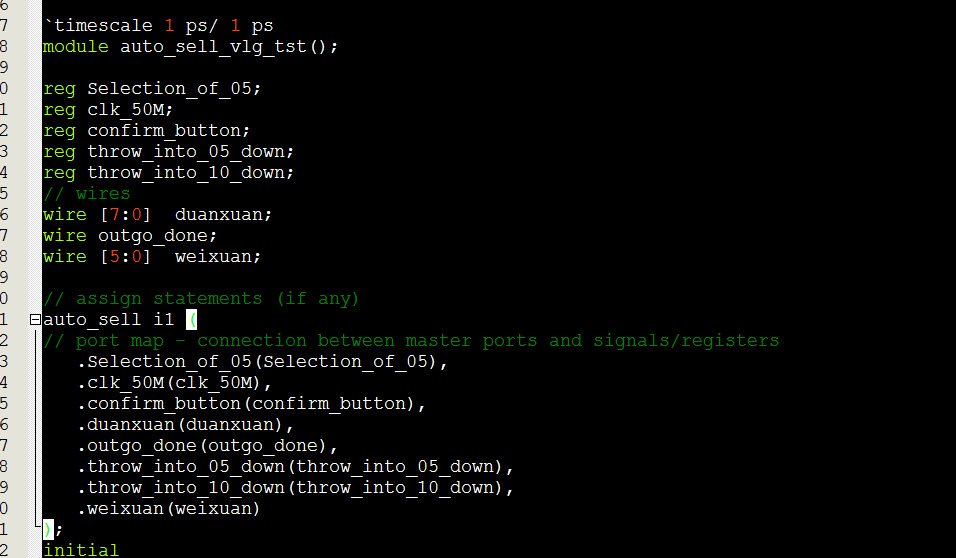

Testbench

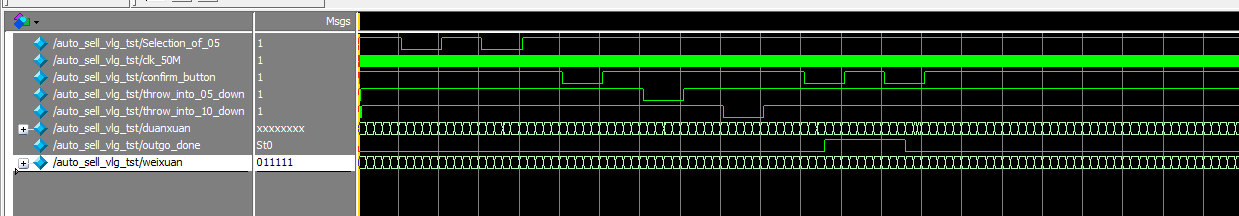

整体仿真图

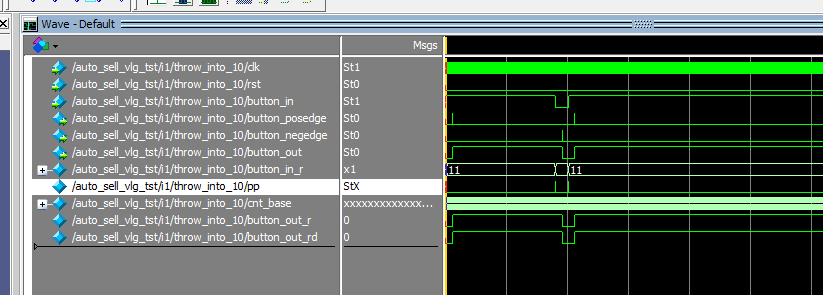

消抖仿真图

显示模块仿真图

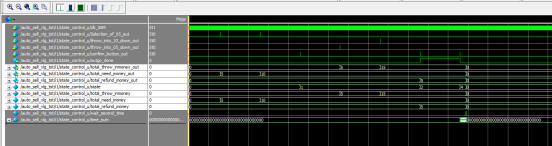

控制模块仿真图

部分代码展示:

//Vending_machine
module auto_sell(
input clk_50M,//50M
//按键 低电平有效
input Selection_of_05,//选商品
//按键 低电平有效
input throw_into_10_down,//投1元
input throw_into_05_down,//投0.5元
//按键 低电平有效
input confirm_button,//确认购买，低电平有效
output  outgo_done,//出货指示灯
output  [7:0] duanxuan,//数码房段选显示
output  [5:0]weixuan //数码房位选显示
);
//////////////////////////////////////////////所有按键消抖/////////////////////////////////////
wire Selection_of_05_out;
wire throw_into_10_down_out;
wire throw_into_05_down_out;
wire confirm_button_out;
ax_debounce  select_05
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(Selection_of_05),
    .  button_posedge(),
    .  button_negedge(Selection_of_05_out),
    .  button_out()
);
ax_debounce  throw_into_10
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(throw_into_10_down),
    .  button_posedge(),
    .  button_negedge(throw_into_10_down_out),
    .  button_out()
);
ax_debounce  throw_into_05
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(throw_into_05_down),
    .  button_posedge(),
    .  button_negedge(throw_into_05_down_out),
    .  button_out()
);
ax_debounce  confirm_btt
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(confirm_button),
    .  button_posedge(),
    .  button_negedge(confirm_button_out),
    .  button_out()
);
wire [7:0] total_throw_inmoney;//投入总钱币
wire [7:0] total_need_money;//选中商品价钱
wire [7:0] total_refund_money;//找零金额
state_control state_control_u(
. clk_50M(clk_50M),
. Selection_of_05_out(Selection_of_05_out),
. throw_into_10_down_out(throw_into_10_down_out),
. throw_into_05_down_out(throw_into_05_down_out),
. confirm_button_out(confirm_button_out),
. outgo_done(outgo_done),
. total_throw_inmoney_out(total_throw_inmoney),//投入总钱币
. total_need_money_out(total_need_money),//选中商品价钱
. total_refund_money_out(total_refund_money)//找零金额
);
///////////////////////////////////////////////////////////////////////////////////////////////
display display_U(
. clk_50M(clk_50M),//50M
. total_throw_inmoney(total_throw_inmoney),//投入总钱币
. total_need_money(total_need_money),//选中商品价钱
. total_refund_money(total_refund_money),//找零金额
. duanxuan(duanxuan),//数码房段选显示
. weixuan(weixuan) //数码房位选显示
);
endmodule
