序列检测器Verilog代码Quartus软件AX301开发板

名称：Quartus序列检测器Verilog代码AX301开发板

软件：Quartus

语言：Verilog

代码功能：

用两个按键，一个输入0，一个输入1

序列是11010011

检测到序列亮灯

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

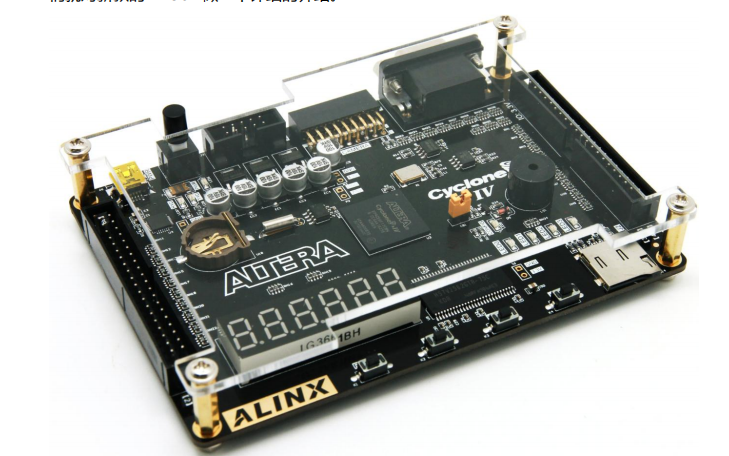

本代码已在AX301开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

部分代码展示:

//顶层模块
module sequence_detection(
input clk,//时钟
input rst_n,//复位
input key0_in,//按键0
input key1_in,//按键1
output led //led指示灯
);
wire key0;
wire key1;
//按键消抖模块
key_jitter i0_key_jitter(
. clkin(clk),
. key_in(key0_in),//输入
. key_negedge(key0)//消抖后按键下降沿
);
//按键消抖模块
key_jitter i1_key_jitter(
. clkin(clk),
. key_in(key1_in),//输入
. key_negedge(key1)//消抖后按键下降沿
);
//使用移位寄存器检测方法
sequence_shift i_sequence_shift(
. clk  (clk  ),//时钟
. rst_n(rst_n),//复位
. key0 (key0 ),//消抖后按键0
. key1 (key1 ),//消抖后按键1
. led  (led  )//led指示灯
);
endmodule

代码文件（付费下载）：
