可变模式计数器设计Verilog代码Quartus AX301开发板

名称：Quartus可变模式计数器设计Verilog代码AX301开发板

软件：Quartus

语言：Verilog

代码功能：可变模式计数器设计设计模为4、8、12、16的可变计数器。 要求:(1)计数周期为0.5秒; (2)用按键选择计数模式;和记数。 (3)用LED灯表示当前计数模式

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在AX301开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

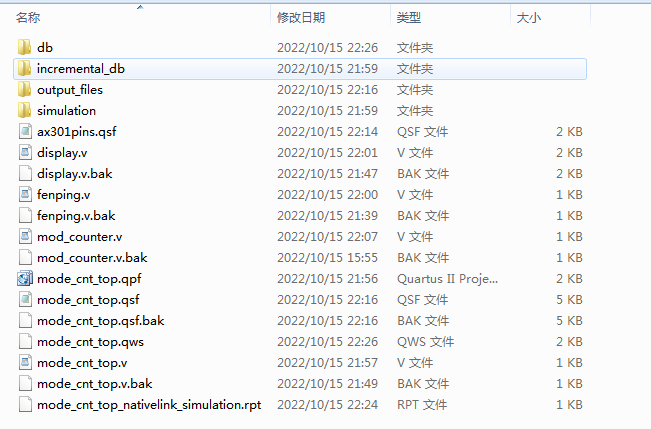

1. 工程文件

2. 程序文件

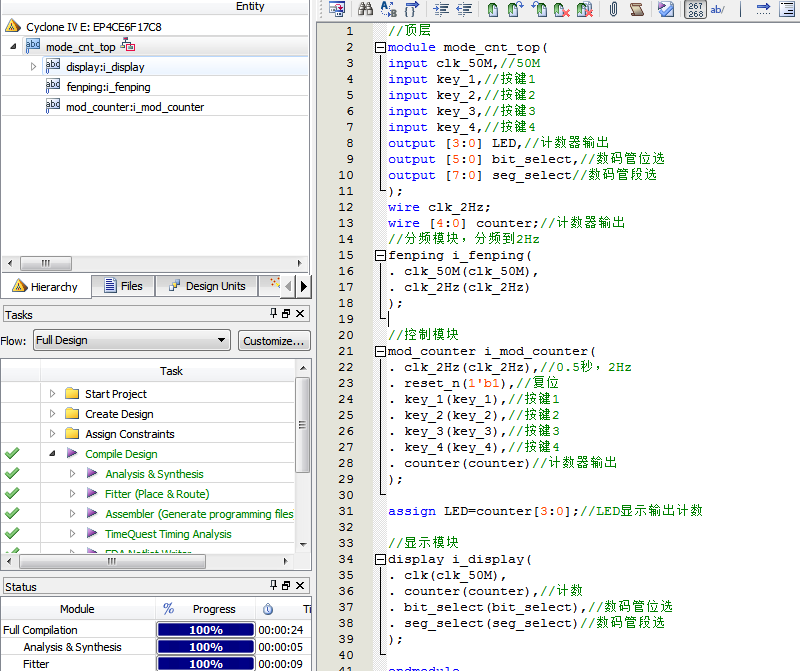

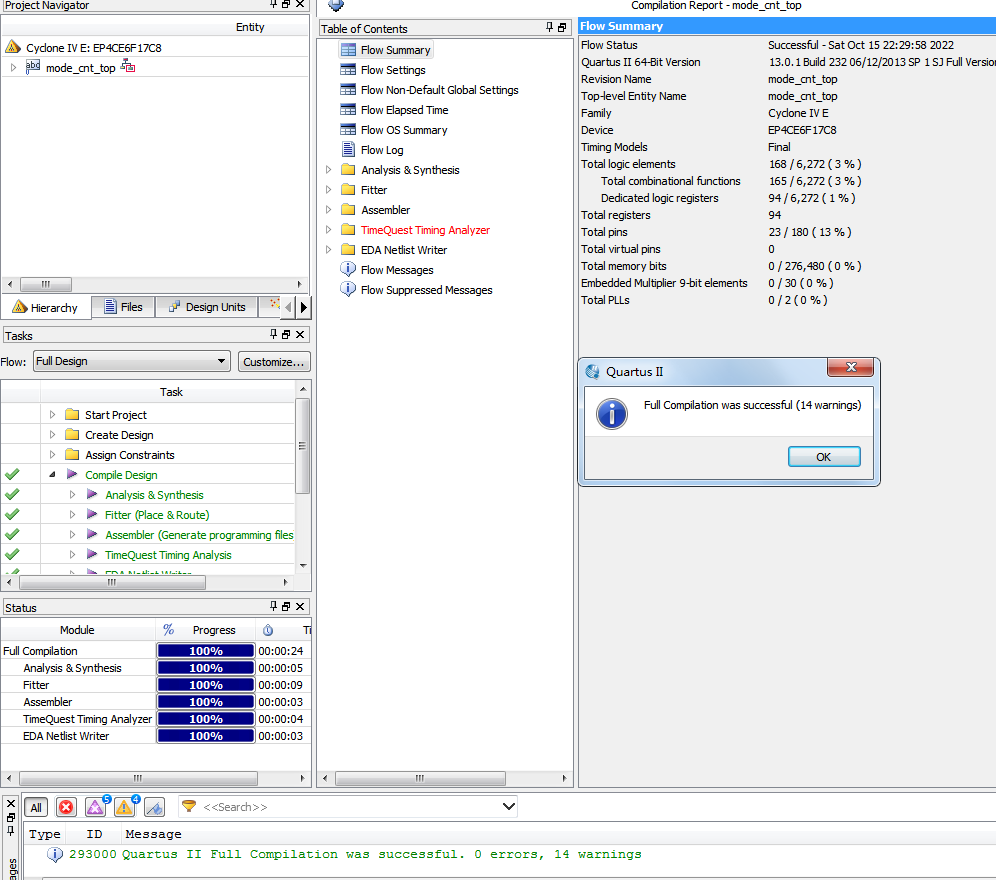

3. 程序编译

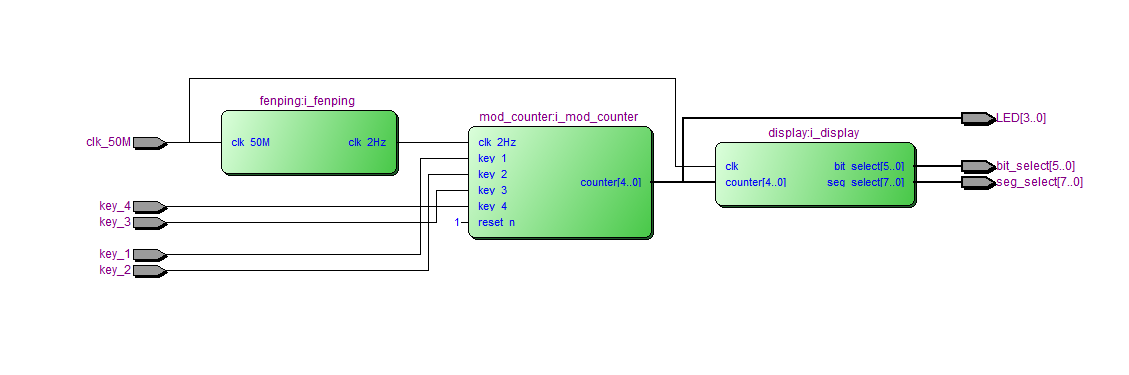

4. RTL图

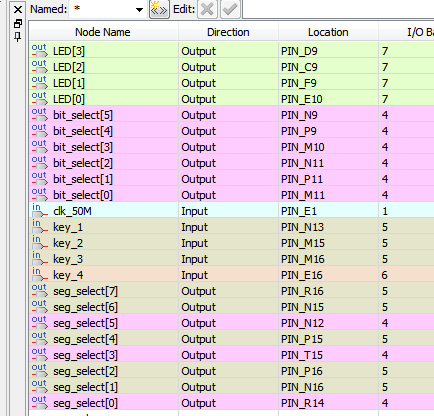

5. 管脚分配

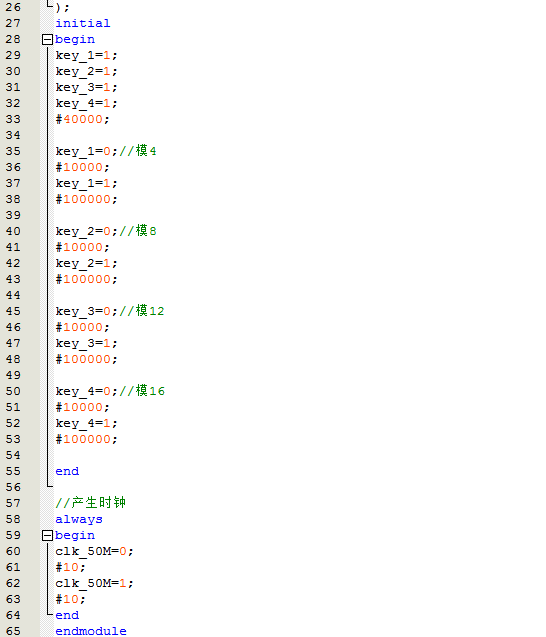

6. Testbench

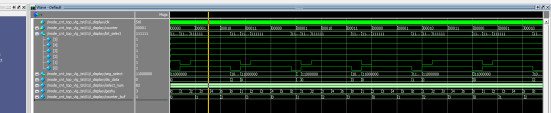

7. 仿真图

整体仿真图

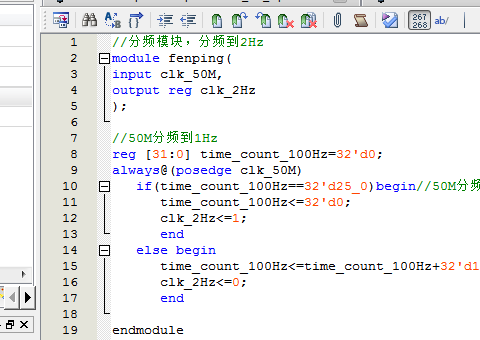

分频模块

控制模块

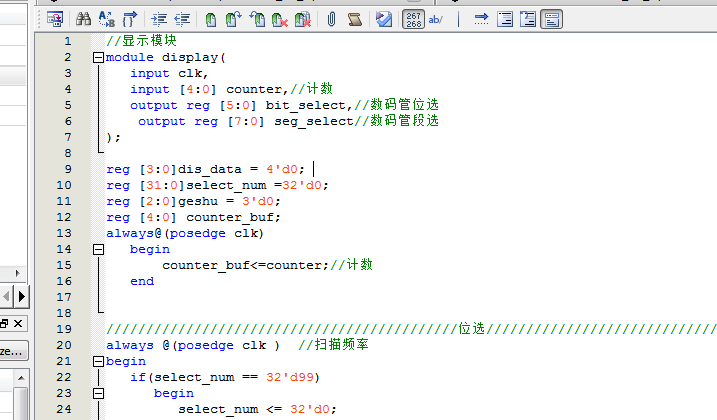

显示模块

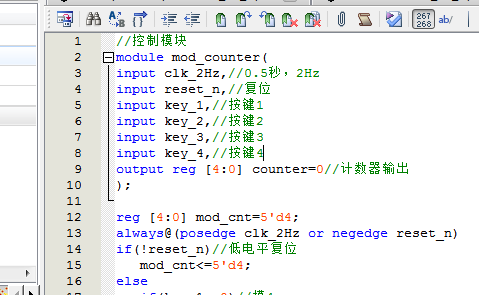

部分代码展示:

//控制模块
module mod_counter(
input clk_2Hz,//0.5秒，2Hz
input reset_n,//复位
input key_1,//按键1
input key_2,//按键2
input key_3,//按键3
input key_4,//按键4
output reg [4:0] counter//计数器输出
);
reg [4:0] mod_cnt=5'd4;
always@(posedge clk_2Hz or negedge reset_n)
if(!reset_n)//低电平复位
mod_cnt<=5'd4;
else
if(key_1==0)//模4
mod_cnt<=5'd4;
else if(key_2==0)//模8
mod_cnt<=5'd8;
else if(key_3==0)//模12
mod_cnt<=5'd12;
else if(key_4==0)//模16
mod_cnt<=5'd16;
always@(posedge clk_2Hz or negedge reset_n)
if(!reset_n)//低电平复位
counter<=5'd0;
else
if(counter>=mod_cnt-1)//计数0~mod_cnt-1
counter<=5'd0;
else
counter<=counter+5'd1;//累加
endmodule
