简易乐曲发生器VHDL代码Quartus AX301开发板

名称：Quartus简易乐曲发生器VHDL代码AX301开发板

软件：Quartus

语言：VHDL

代码功能：

12、简易乐曲发生器

利用音名与频率的关系制作简易乐曲发生器，要求能循环播放一首乐曲，并显示乐曲演奏时对应的音符。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

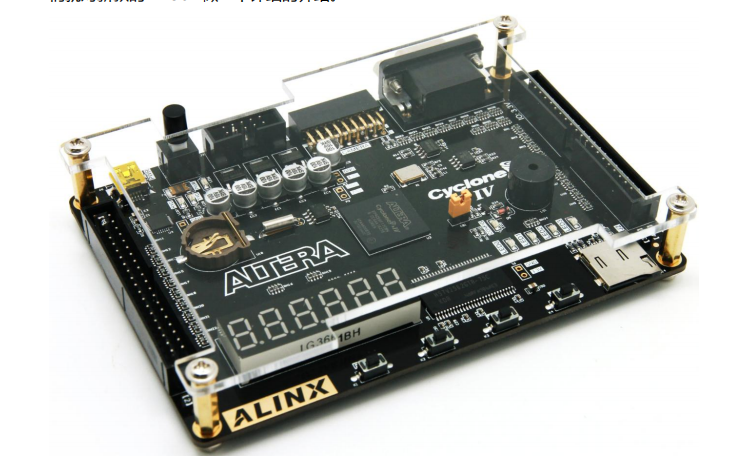

本代码已在AX301开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

1. 工程文件

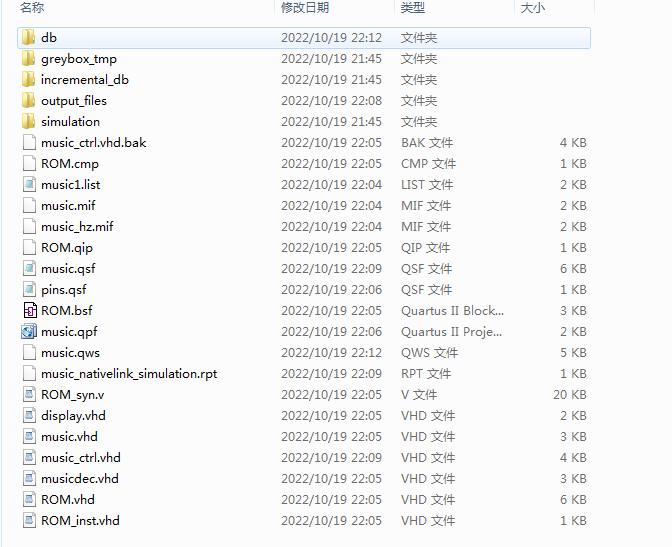

2. 程序文件

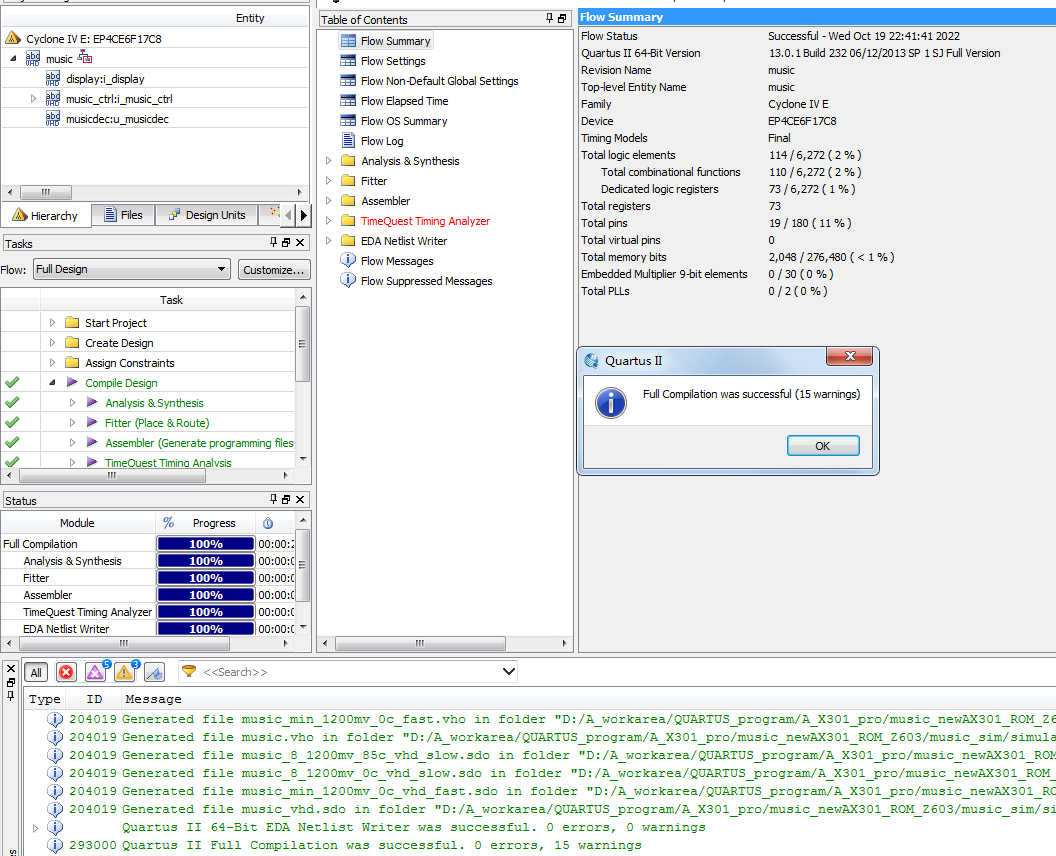

3. 程序编译

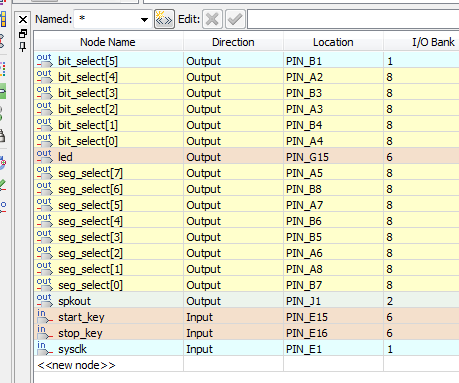

4. 管脚分配

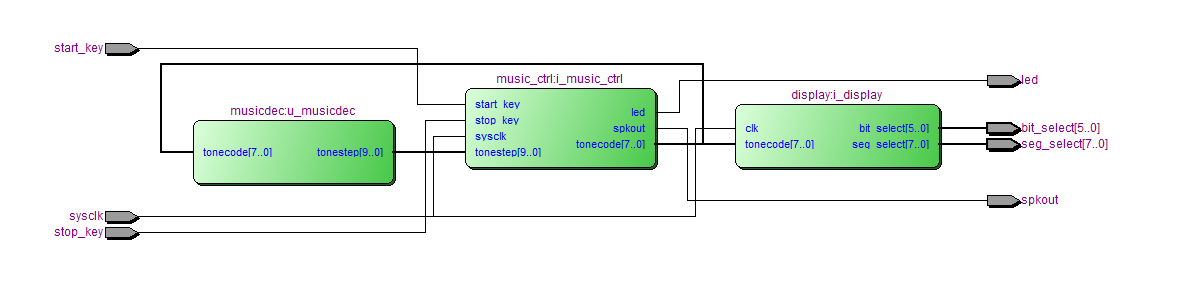

5. RTL图

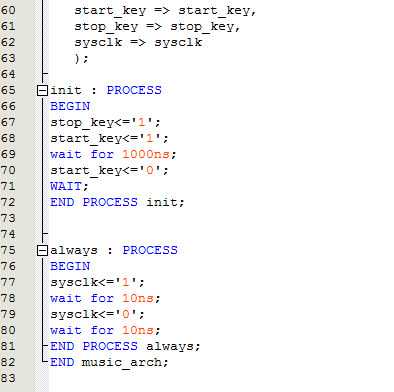

6. Testbench

7. 仿真图

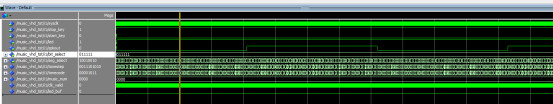

整体仿真图

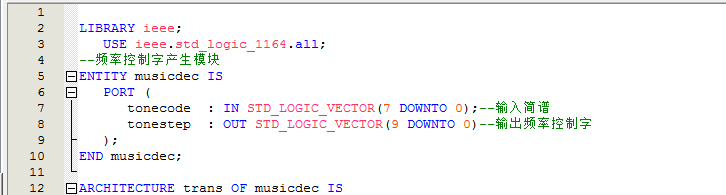

频率控制字产生模块

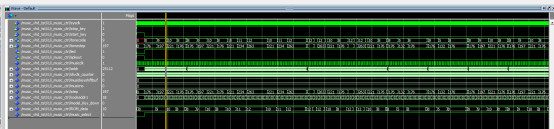

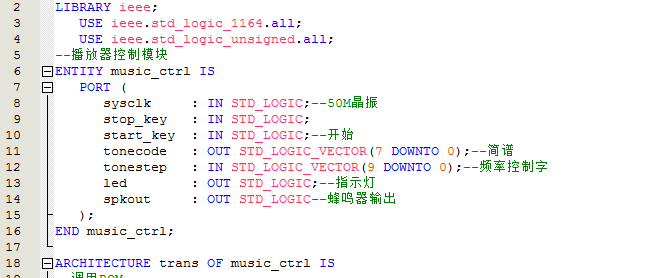

音乐控制模块

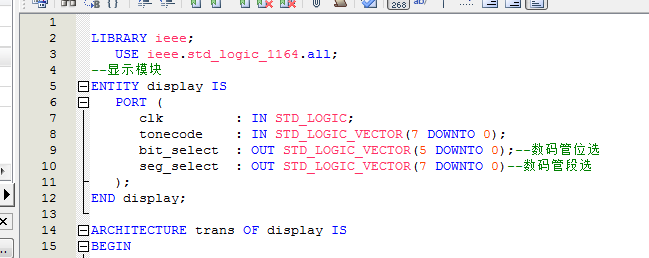

显示模块

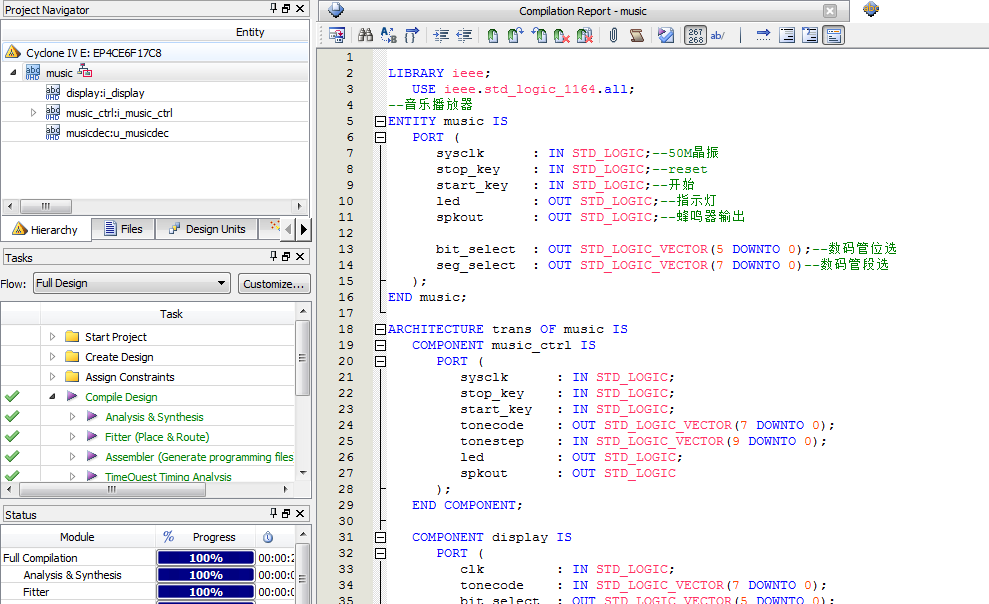

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--音乐播放器
ENTITY music IS
   PORT (
      sysclk      : IN STD_LOGIC;--50M晶振
      stop_key    : IN STD_LOGIC;--reset
      start_key   : IN STD_LOGIC;--开始
      led         : OUT STD_LOGIC;--指示灯
      spkout      : OUT STD_LOGIC;--蜂鸣器输出
      bit_select  : OUT STD_LOGIC_VECTOR(5 DOWNTO 0);--数码管位选
      seg_select  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END music;
ARCHITECTURE trans OF music IS
   COMPONENT music_ctrl IS
      PORT (
         sysclk      : IN STD_LOGIC;
         stop_key    : IN STD_LOGIC;
         start_key   : IN STD_LOGIC;
         tonecode    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         tonestep    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         led         : OUT STD_LOGIC;
         spkout      : OUT STD_LOGIC
      );
   END COMPONENT;

   COMPONENT display IS
      PORT (
         clk         : IN STD_LOGIC;
         tonecode    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         bit_select  : OUT STD_LOGIC_VECTOR(5 DOWNTO 0);
         seg_select  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

   COMPONENT musicdec IS
      PORT (
         tonecode    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         tonestep    : OUT STD_LOGIC_VECTOR(9 DOWNTO 0)
      );
   END COMPONENT;


   SIGNAL tonestep         : STD_LOGIC_VECTOR(9 DOWNTO 0);
   SIGNAL tonecode         : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL music_num        : STD_LOGIC_VECTOR(3 DOWNTO 0);

   SIGNAL clk_valid        : STD_LOGIC;

   SIGNAL led_buf        : STD_LOGIC;
BEGIN
   clk_valid <= sysclk;

 --频率控制字产生模块
   u_musicdec : musicdec
      PORT MAP (
         tonecode  => tonecode,--输入简谱
         tonestep  => tonestep--输出频率控制字
      );


   --音乐控制模块
   i_music_ctrl : music_ctrl
      PORT MAP (
         sysclk     => sysclk,
         start_key  => start_key,
         stop_key   => stop_key,
         tonecode   => tonecode,--简谱
         tonestep   => tonestep,--频率控制字
         spkout     => spkout,
         led        => led
      );


   --显示模块
   i_display : display
      PORT MAP (
         clk         => sysclk,
         tonecode    => tonecode,
         bit_select  => bit_select,--数码管位选
         seg_select  => seg_select--数码管段选
      );

END trans;
