电子琴设计Verilog代码远程云端平台Quartus

名称：电子琴设计Verilog代码远程云端平台Quartus

软件：Quartus

语言：Verilog

代码功能：

电子琴

要求能切换手动弹奏和自动播放模式

手动弹奏模式下 分高低两个音域 可通过 1 2 3 4 5 6 7共7个按键，可通过14个按键来弹奏 且通过一个显示模块显示按键。

播放模式下可播放储存的音乐。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

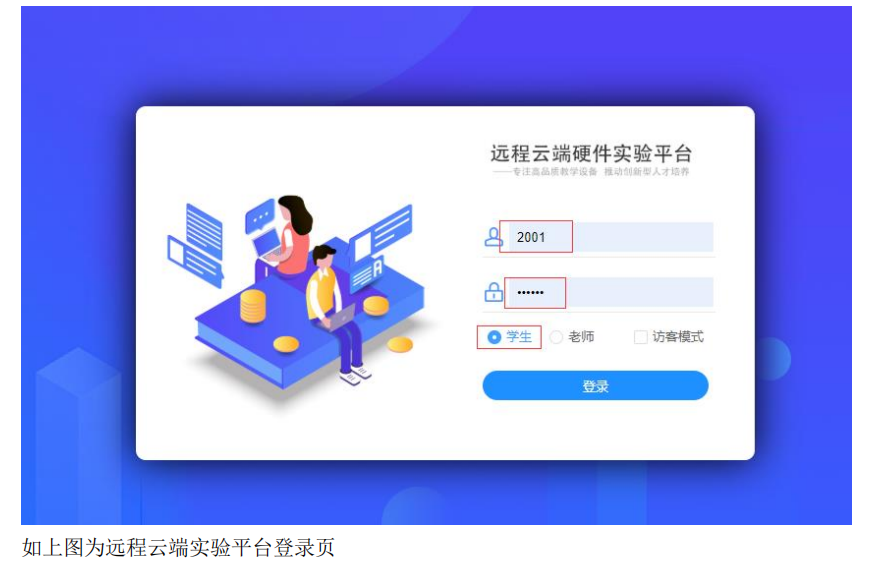

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

电子琴设计文档.doc

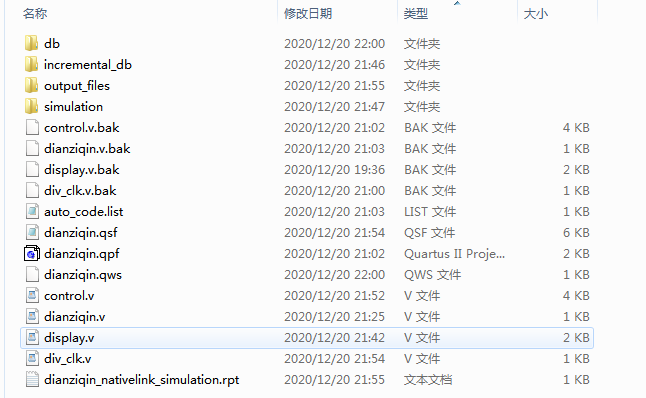

1. 工程文件

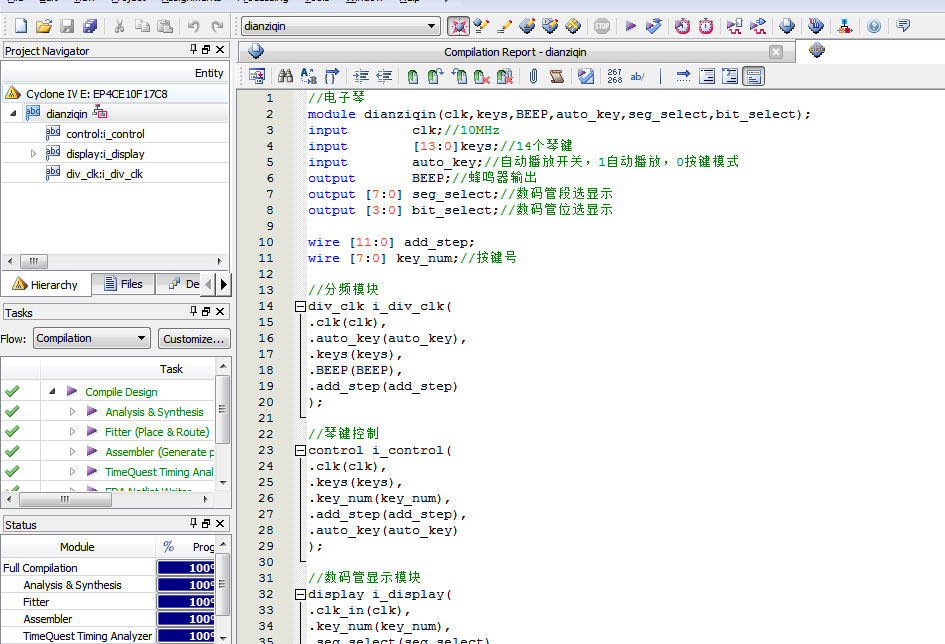

2. 程序文件

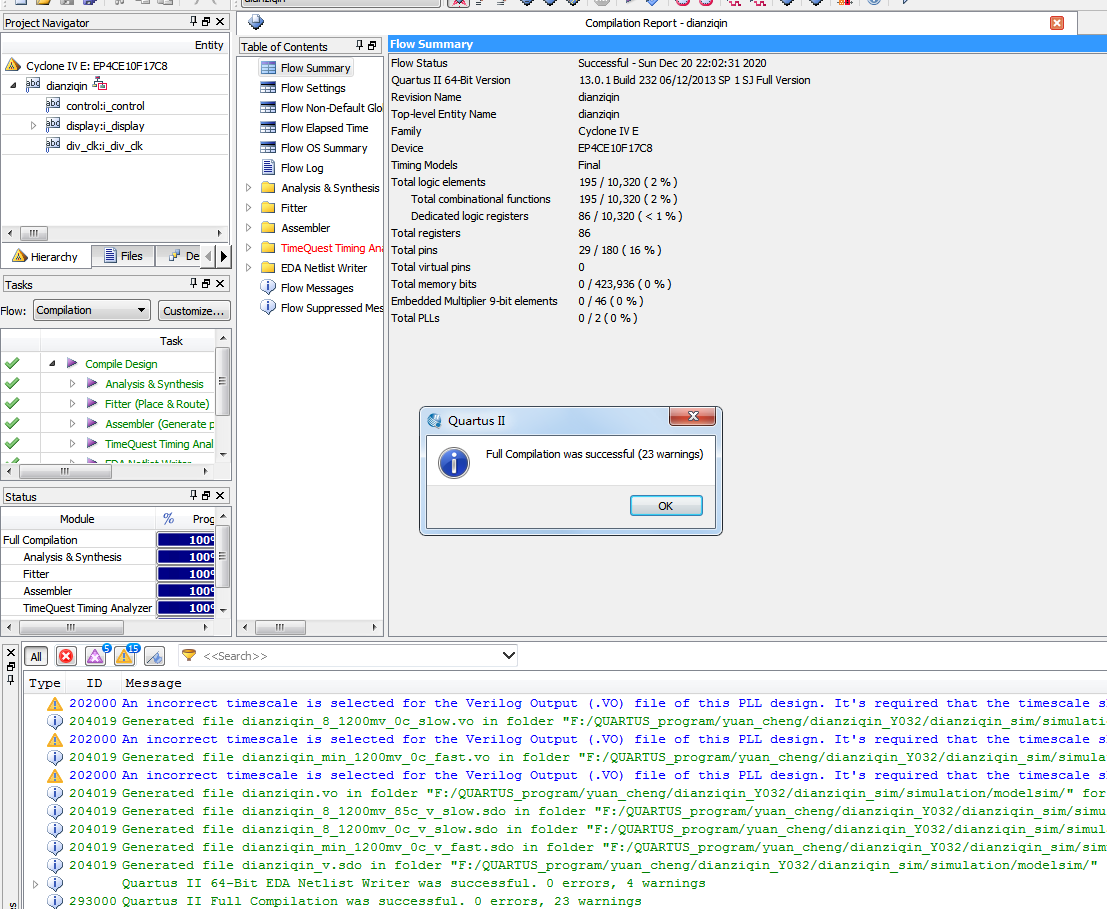

3. 程序编译

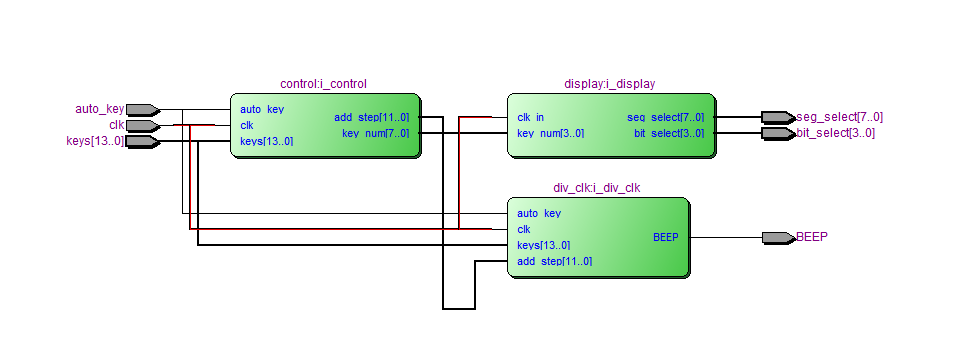

4. RTL图

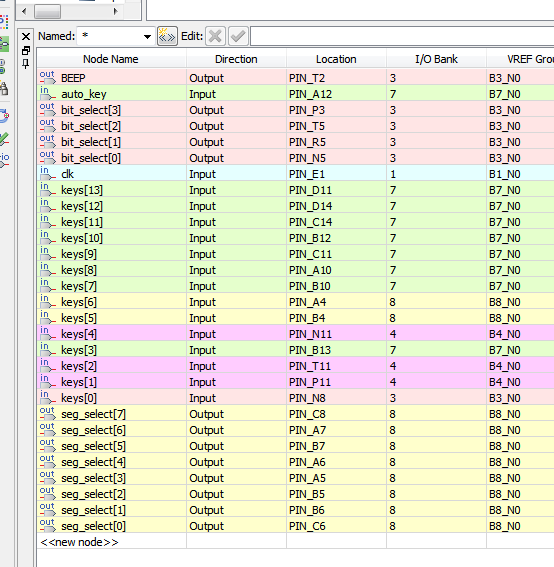

5. 管脚分配

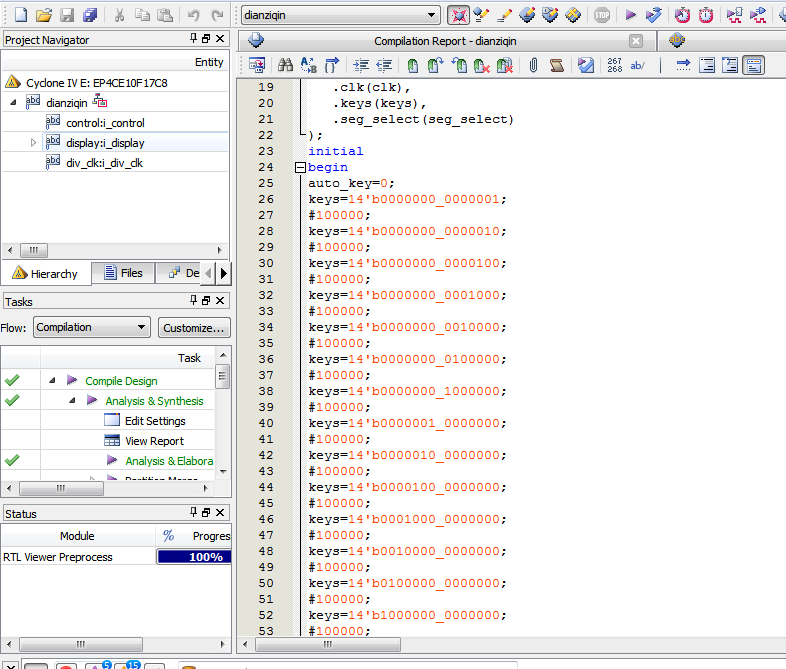

6. 仿真文件testbench

7. 仿真图

整体仿真图

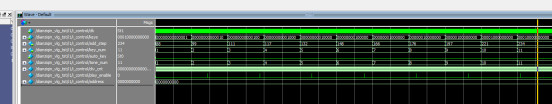

控制模块

分频模块

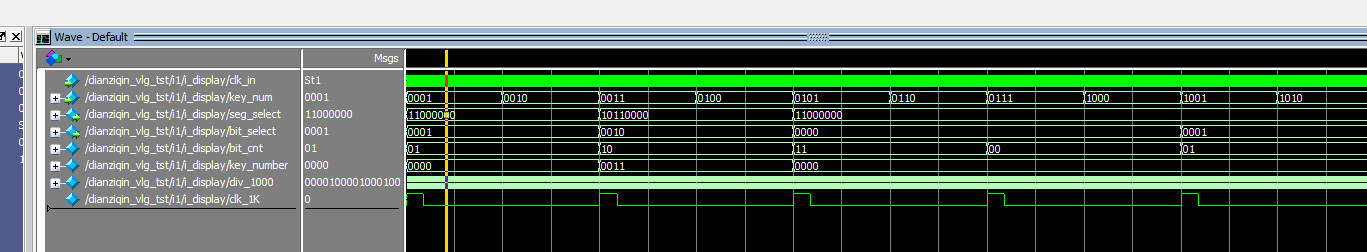

显示模块

部分代码展示:

//电子琴
module dianziqin(clk,keys,BEEP,auto_key,seg_select,bit_select);
input        clk;//10MHz
input        [13:0]keys;//14个琴键
input  auto_key;//自动播放开关，1自动播放，0按键模式
output       BEEP;//蜂鸣器输出
output [7:0] seg_select;//数码管段选显示
output [3:0] bit_select;//数码管位选显示
wire [11:0] add_step;
wire [7:0] key_num;//按键号
//分频模块
div_clk i_div_clk(
.clk(clk),
.auto_key(auto_key),
.keys(keys),
.BEEP(BEEP),
.add_step(add_step)
);
//琴键控制
control i_control(
.clk(clk),
.keys(keys),
.key_num(key_num),
.add_step(add_step),
.auto_key(auto_key)
);
//数码管显示模块
display i_display(
.clk_in(clk),
.key_num(key_num),
.seg_select(seg_select),
.bit_select(bit_select)
);
endmodule
