自动存储箱Verilog代码Quartus远程云端平台

名称：Quartus自动存储箱Verilog代码远程云端平台

软件：Quartus

语言：Verilog

代码功能：

任务及要求:

1.设计内容和要求(包括设计内容、主要指标与技术参数)

设计内容:基于FPGA的自动存储箱的设计。

设计要求:+3

(1)设计语言为 Verilog,硬件开发平台为 Spartan-开发板;

(2)设计基于FPGA的自动存储箱的设计,共有5个存储箱,当按下存物按键后,系统自动分配

个存储箱并用数码管显示当前分配的序号;当满箱时,系统不再分配,并要求数码管显示“F”

当按下取物按键后,需选择存储箱序号完成取物,要求显示当前取物的存储箱序号。+

(3)采用层次化的设计。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

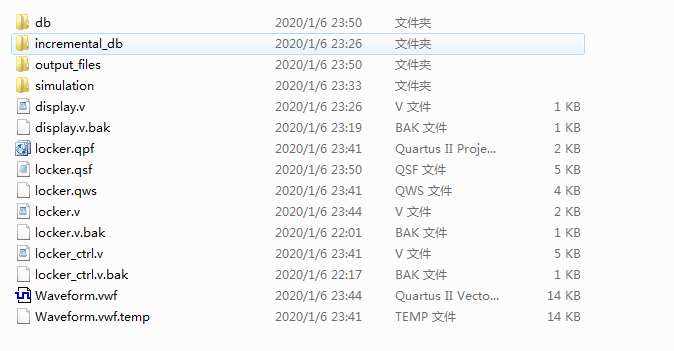

1. 工程文件

2. 程序文件

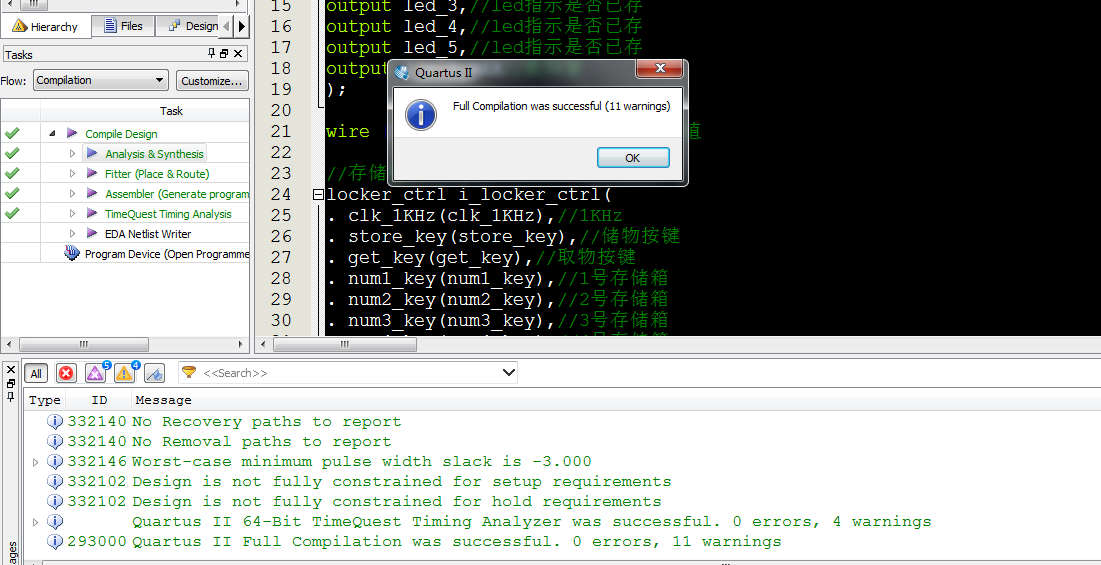

3. 程序编译

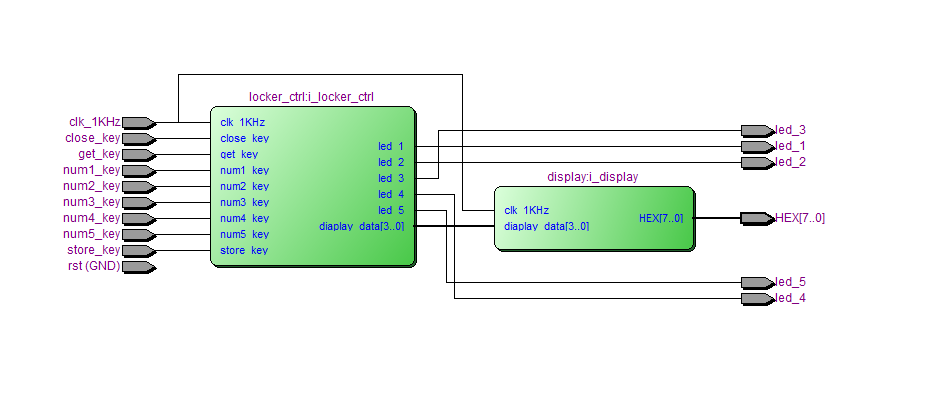

4. RTL图

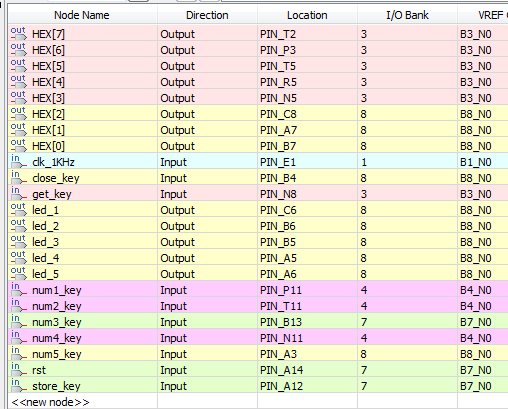

5. 管脚分配

6. 仿真文件

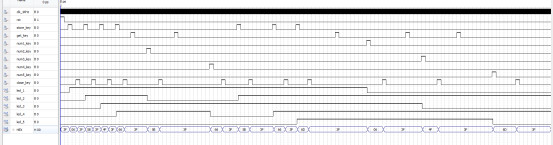

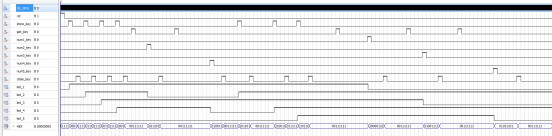

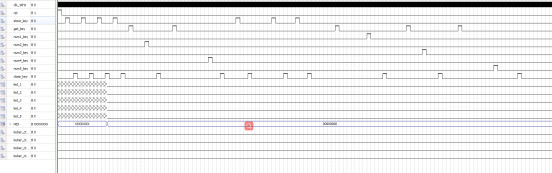

7. 仿真图

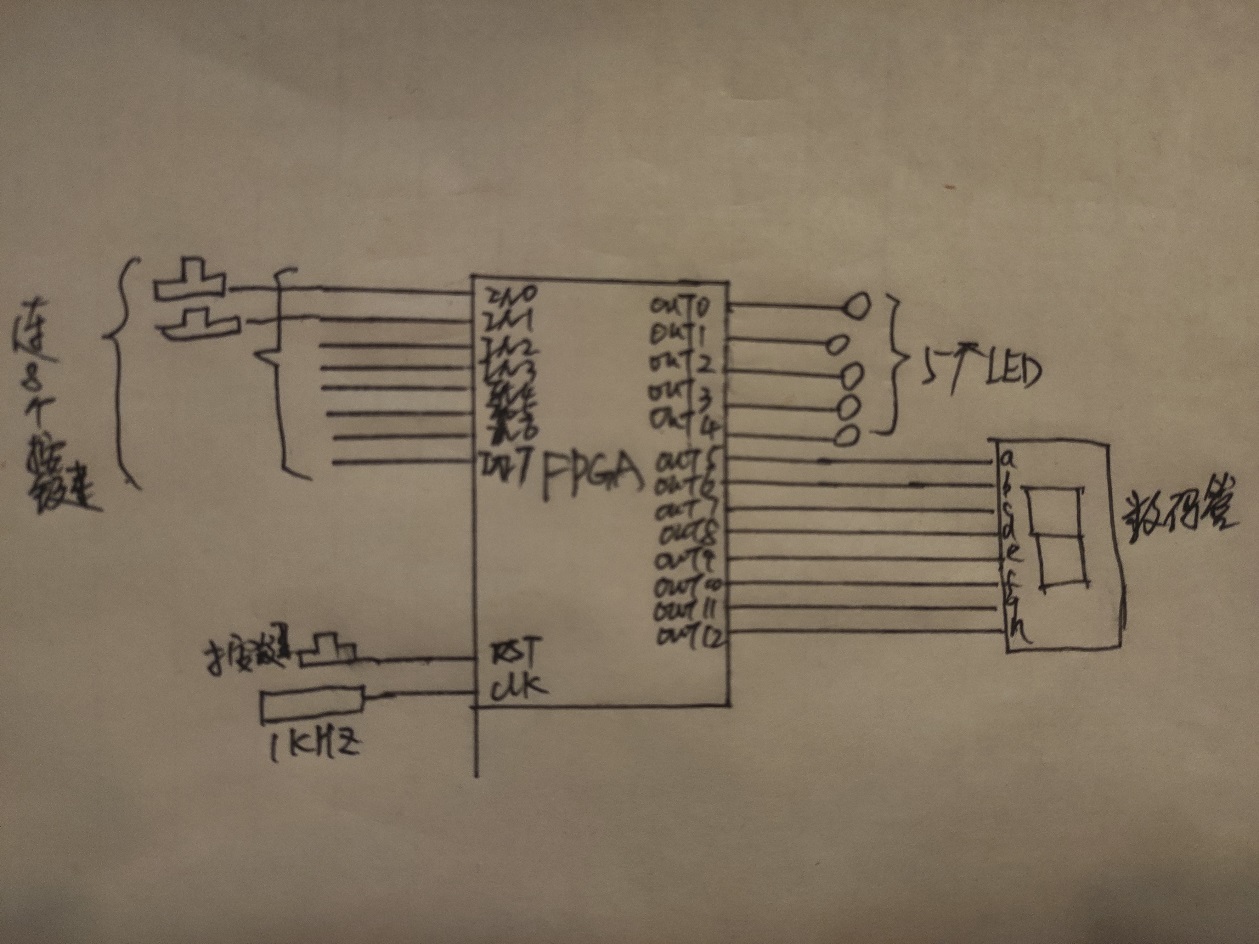

远程平台电路设计，由于远程网页打不开，只好手绘电路图如下：

左侧8个按键IN0~IN7依次分别为：

右侧5个led（OUT0~OUT4）和一个数码管（OUT5~OUT12），按下图连接，按键为上升沿。

储物时：按下储物键，再按下关门键完成一次操作

取物时：按下取物键，再按下几号存储箱按键，再按下关门键完成一次操作

部分代码展示:

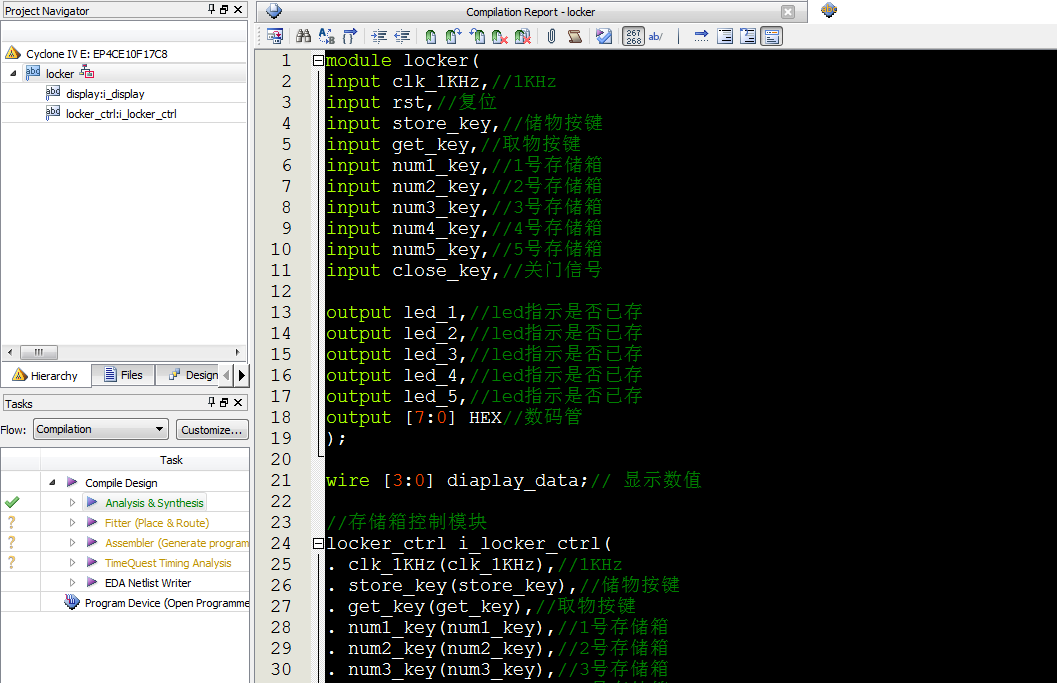

module locker(
input clk_1KHz,//1KHz
input rst,//复位
input store_key,//储物按键
input get_key,//取物按键
input num1_key,//1号存储箱
input num2_key,//2号存储箱
input num3_key,//3号存储箱
input num4_key,//4号存储箱
input num5_key,//5号存储箱
input close_key,//关门信号
output led_1,//led指示是否已存
output led_2,//led指示是否已存
output led_3,//led指示是否已存
output led_4,//led指示是否已存
output led_5,//led指示是否已存
output [7:0] HEX//数码管
);
wire [3:0] diaplay_data;// 显示数值
//存储箱控制模块
locker_ctrl i_locker_ctrl(
. clk_1KHz(clk_1KHz),//1KHz
. store_key(store_key),//储物按键
. get_key(get_key),//取物按键
. num1_key(num1_key),//1号存储箱
. num2_key(num2_key),//2号存储箱
. num3_key(num3_key),//3号存储箱
. num4_key(num4_key),//4号存储箱
. num5_key(num5_key),//5号存储箱
. close_key(close_key),//关门信号
. led_1(led_1),//led指示是否已存
. led_2(led_2),//led指示是否已存
. led_3(led_3),//led指示是否已存
. led_4(led_4),//led指示是否已存
. led_5(led_5),//led指示是否已存
. diaplay_data(diaplay_data)// 显示数值
);
//数码管显示模块
display i_display(
. clk_1KHz(clk_1KHz),//1KHz
. diaplay_data(diaplay_data),// 显示数值
. HEX(HEX)//数码管
);
endmodule

代码文件（付费下载）：
