Quartus温度控制器Verilog代码远程云端平台

名称：Quartus温度控制器Verilog代码远程云端平台

软件：Quartus

语言：Verilog

代码功能：

温度控制器设计

当温度高于标值时，电动机正转，降温

当温度低于标值时，电动机反转，升温

是要能够实时监测温度，并通过数码管显示

温度使用按键控制升高或者降低

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

温度控制设计文档.doc

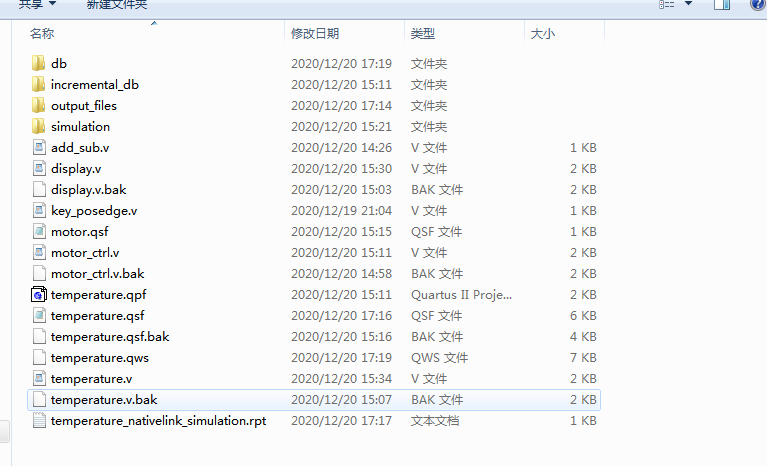

1. 工程文件

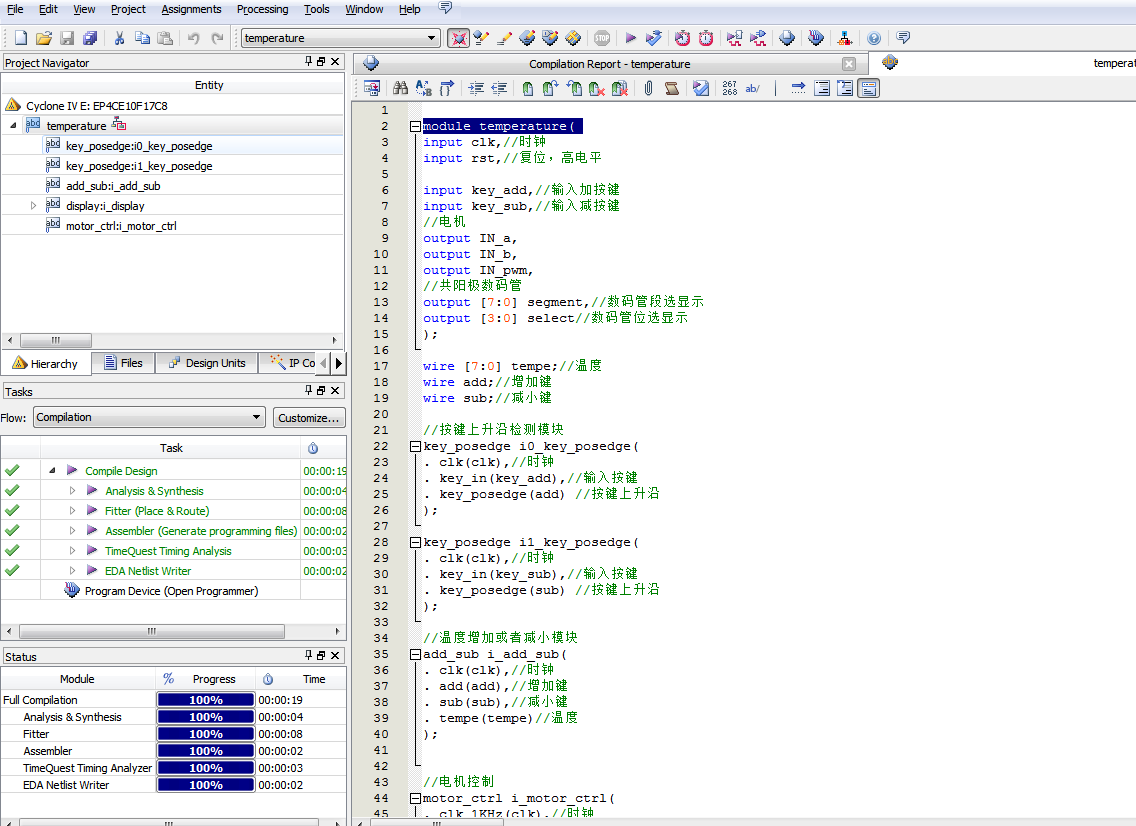

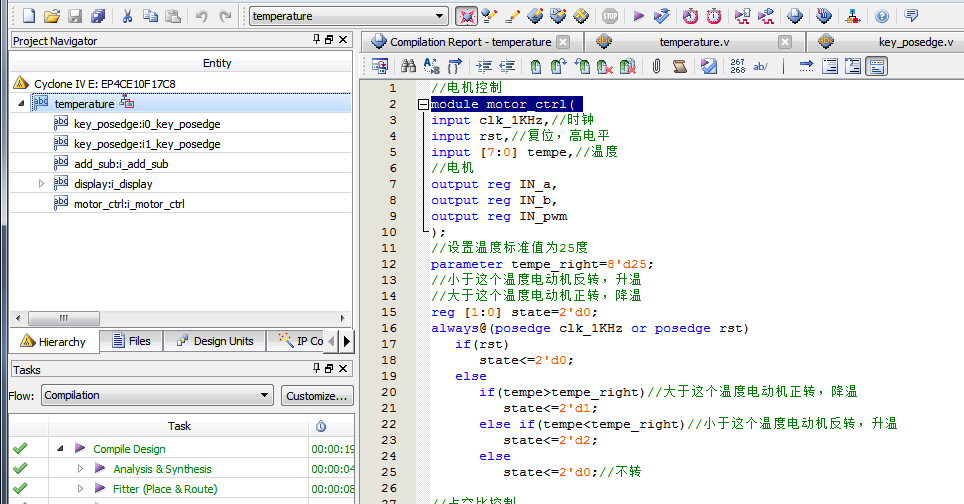

2. 程序文件

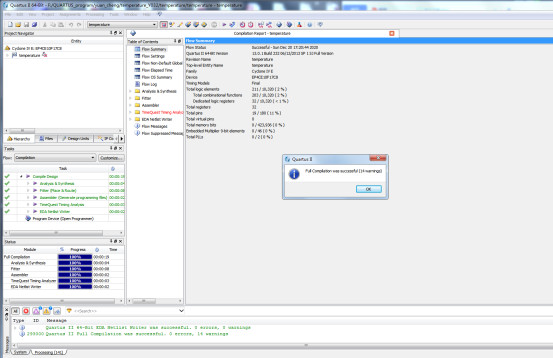

3. 程序编译

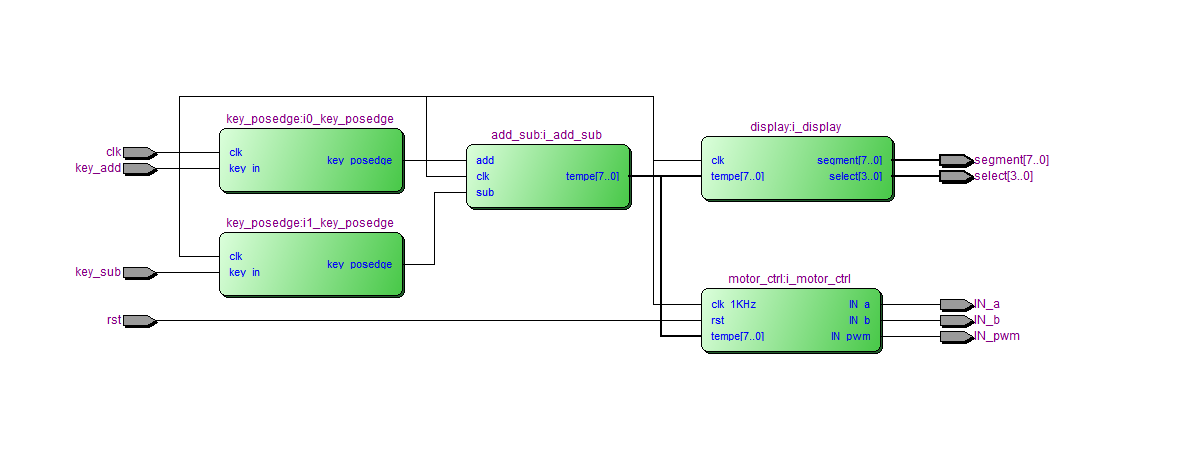

4. RTL图

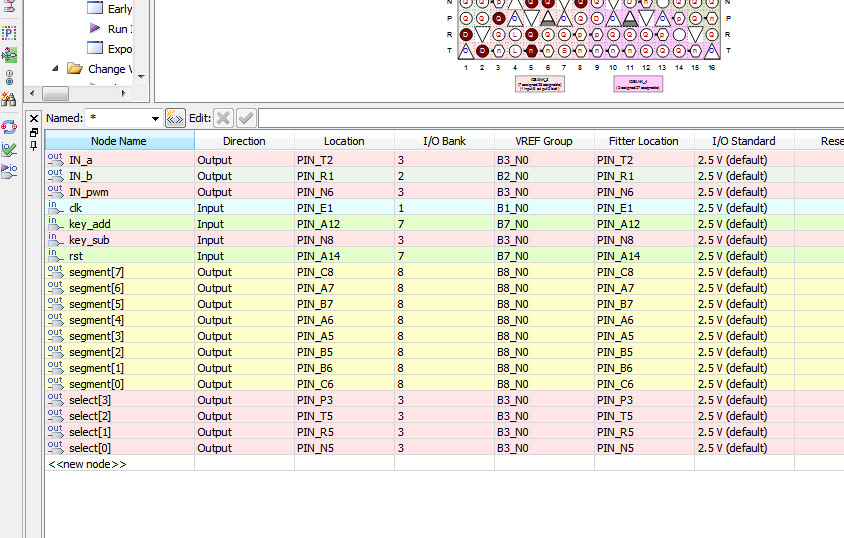

5. 管脚分配

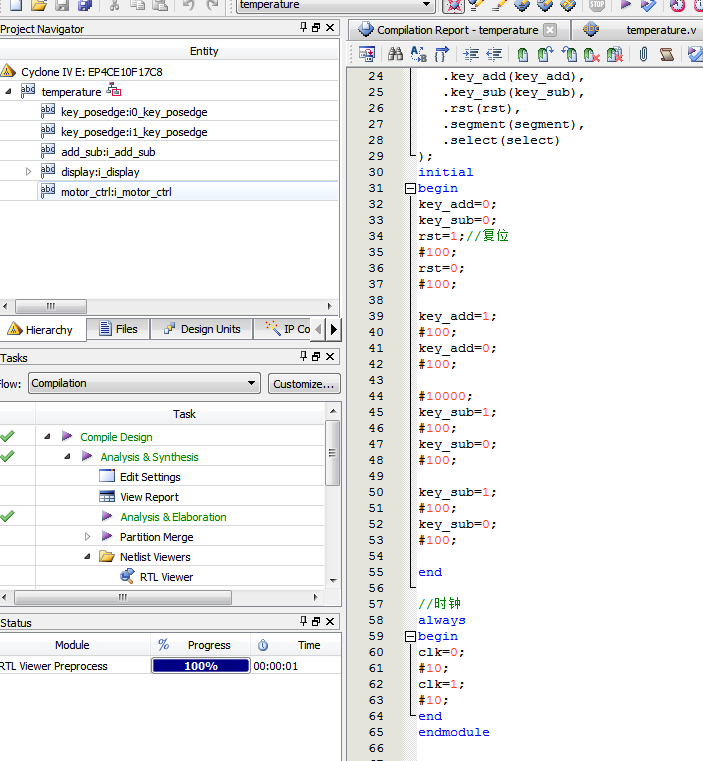

6. Testbench

7. 仿真图

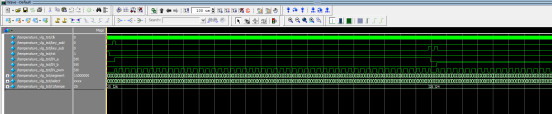

整体仿真图

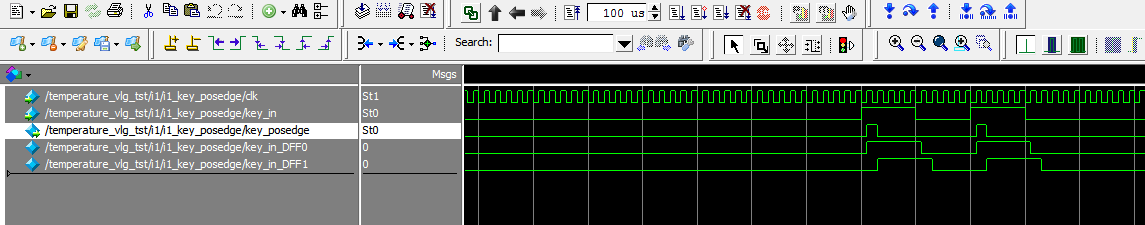

按键上升沿检测模块

温度控制模块

显示模块

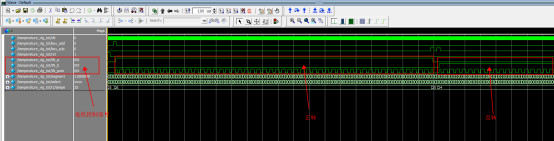

电机控制模块

部分代码展示:

module temperature(
input clk,//时钟
input rst,//复位，高电平
input key_add,//输入加按键
input key_sub,//输入减按键
//电机
output IN_a,
output IN_b,
output IN_pwm,
//共阳极数码管
output [7:0] segment,//数码管段选显示
output [3:0] select//数码管位选显示
);
wire [7:0] tempe;//温度
wire add;//增加键
wire sub;//减小键
//按键上升沿检测模块
key_posedge i0_key_posedge(
. clk(clk),//时钟
. key_in(key_add),//输入按键
. key_posedge(add) //按键上升沿
);
key_posedge i1_key_posedge(
. clk(clk),//时钟
. key_in(key_sub),//输入按键
. key_posedge(sub) //按键上升沿
);
//温度增加或者减小模块
add_sub i_add_sub(
. clk(clk),//时钟
. add(add),//增加键
. sub(sub),//减小键
. tempe(tempe)//温度
);
//电机控制
motor_ctrl i_motor_ctrl(
. clk_1KHz(clk),//时钟
. rst(rst),//复位，高电平
. tempe(tempe),//温度
//电机
. IN_a(IN_a),
. IN_b(IN_b),
. IN_pwm(IN_pwm)
);
//数码管显示模块
display i_display(
. clk(clk),//
. tempe(tempe),//温度
. segment(segment),//数码管段选显示
. select(select)//数码管位选显示
);
endmodule

代码文件（付费下载）：
