QuartusRS232串口UART发送接收verilog代码青创QC-FPGA开发板

名称：QuartusRS232串口UART发送接收verilog代码青创QC-FPGA开发板

软件：Quartus

语言：Verilog

代码功能：

RS232串口UART发送接收

1、设计UART串口代码，波特率可以通过代码参数修改

2、1bit起始位，8bit数据,1bit结束位

3、支持串口发送和接收,可以将接收自电脑的数据发送回电脑

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

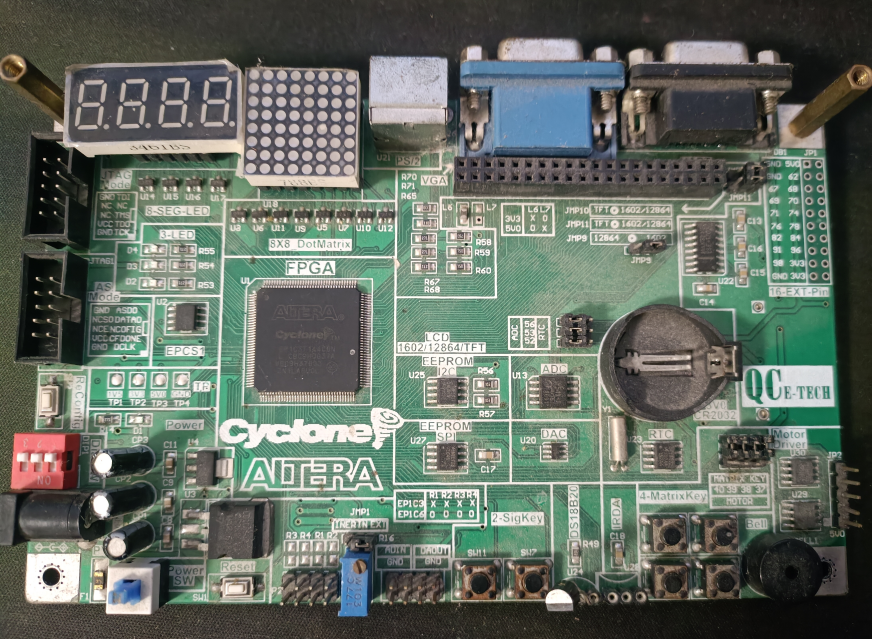

本代码已在青创QC-FPGA开发板验证，青创QC-FPGA开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

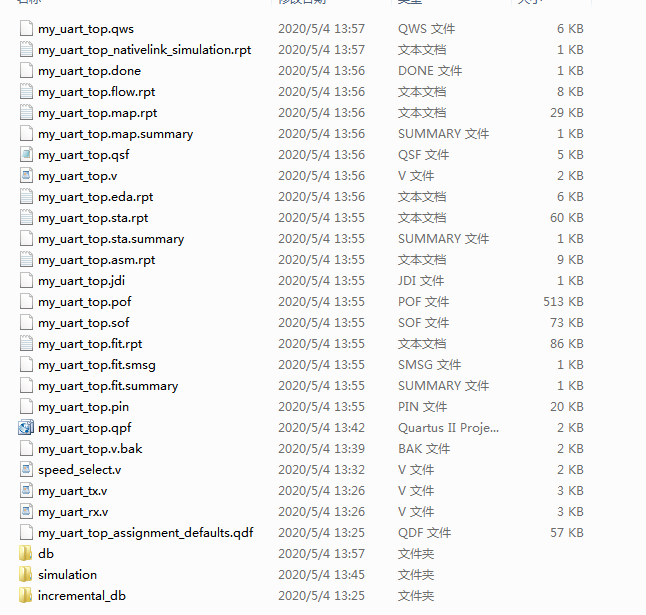

1. 工程文件

2. 程序文件

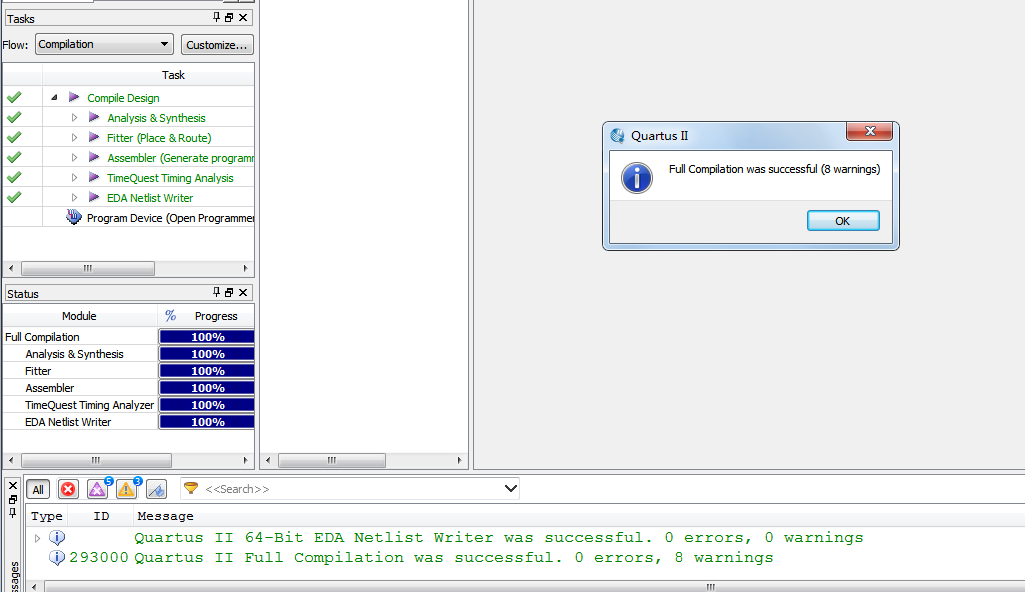

3. 程序编译

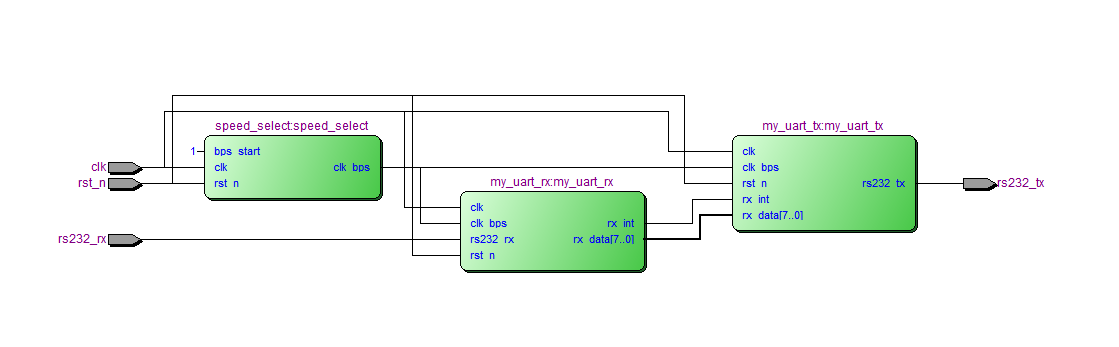

4. RTL图

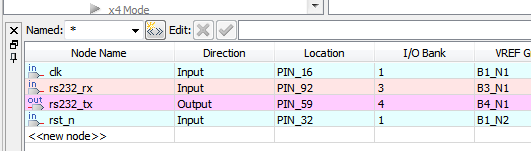

5. 管脚分配

6. Testbench

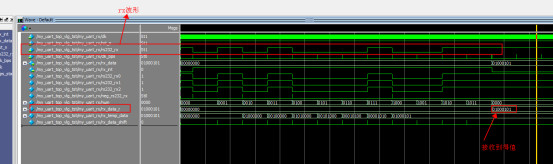

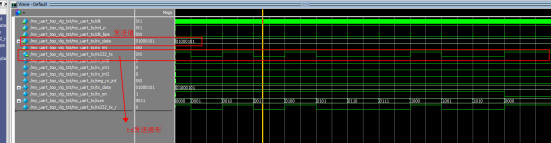

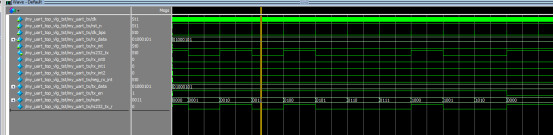

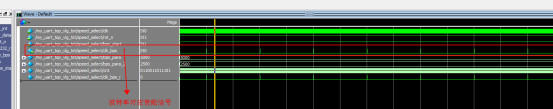

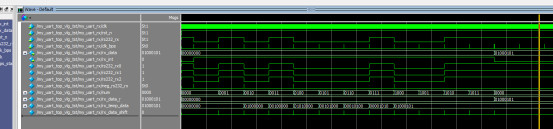

7. 仿真图

波特率模块

发送模块

接收模块

部分代码展示:

module my_uart_top(clk,rst_n,rs232_rx,rs232_tx);
input clk;// 50MHz主时钟
input rst_n;//低电平复位信号
input rs232_rx;// RS232接收数据信号
output rs232_tx;//RS232发送数据信号
wire bps_start;//接收到数据后，波特率时钟启动信号置位
wire clk_bps;// clk_bps的高电平为接收或者发送数据位的中间采样点
wire[7:0] rx_data;//接收数据寄存器，保存直至下一个数据来到
wire rx_int;//接收数据中断信号,接收到数据期间始终为高电平
//----------------------------------------------------
//波特率选择模块
speed_selectspeed_select(.clk(clk),
.rst_n(rst_n),
.bps_start(1),
.clk_bps(clk_bps)
);
//接收数据模块
my_uart_rxmy_uart_rx(.clk(clk),//接收数据模块
.rst_n(rst_n),
.rs232_rx(rs232_rx),
.clk_bps(clk_bps),
.bps_start(),
.rx_data(rx_data),
.rx_int(rx_int)
);
//发送数据模块
my_uart_txmy_uart_tx(.clk(clk),//发送数据模块
.rst_n(rst_n),
.clk_bps(clk_bps),
.rx_data(rx_data),
.rx_int(rx_int),
.rs232_tx(rs232_tx),
.bps_start()
);
endmodule
