Quartus波形发生器频率可调verilog代码仿真

名称：Quartus波形发生器频率可调verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

波形发生器频率可调

可产生正弦波，锯齿波，三角波，方波4种波形(频率可调)，

2.具有波形选择、起动、停止功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

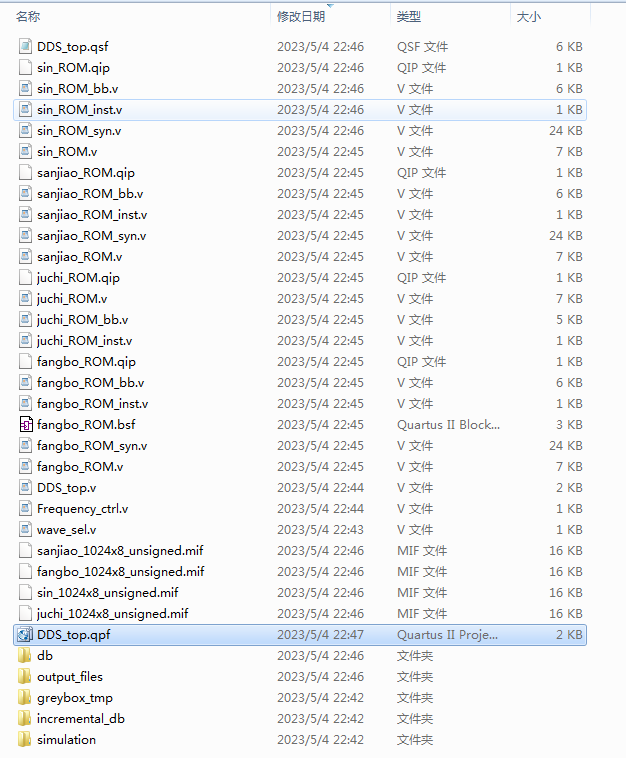

1. 工程文件

2. 程序文件

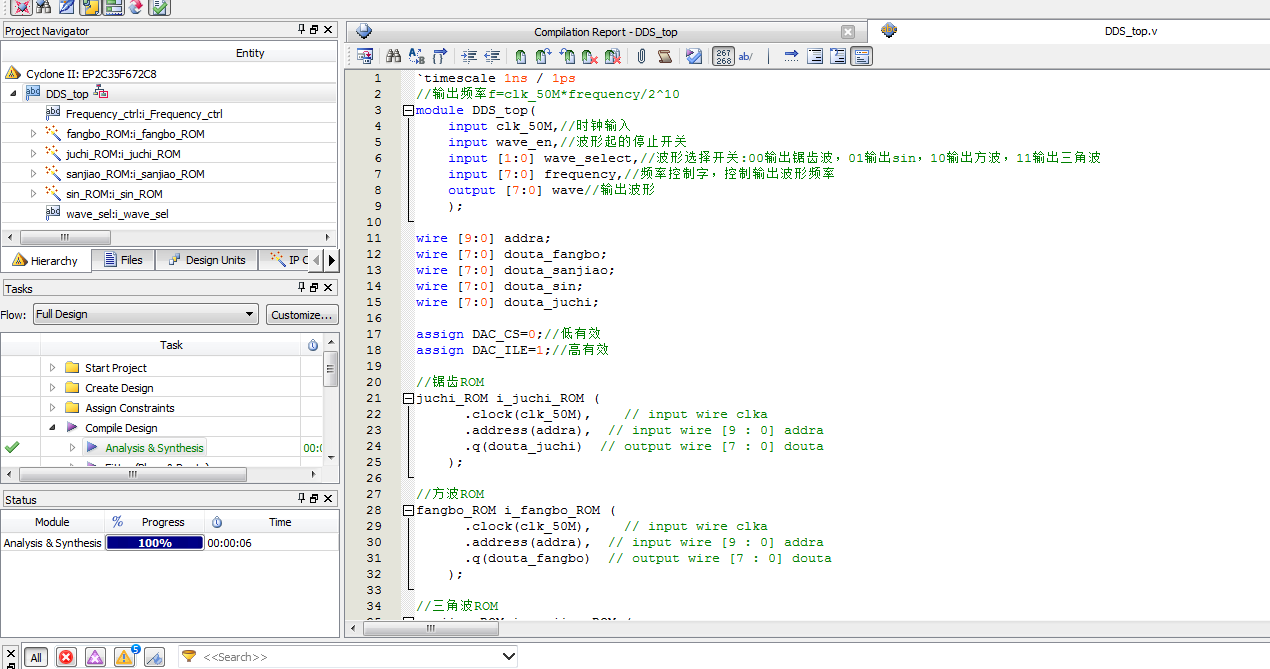

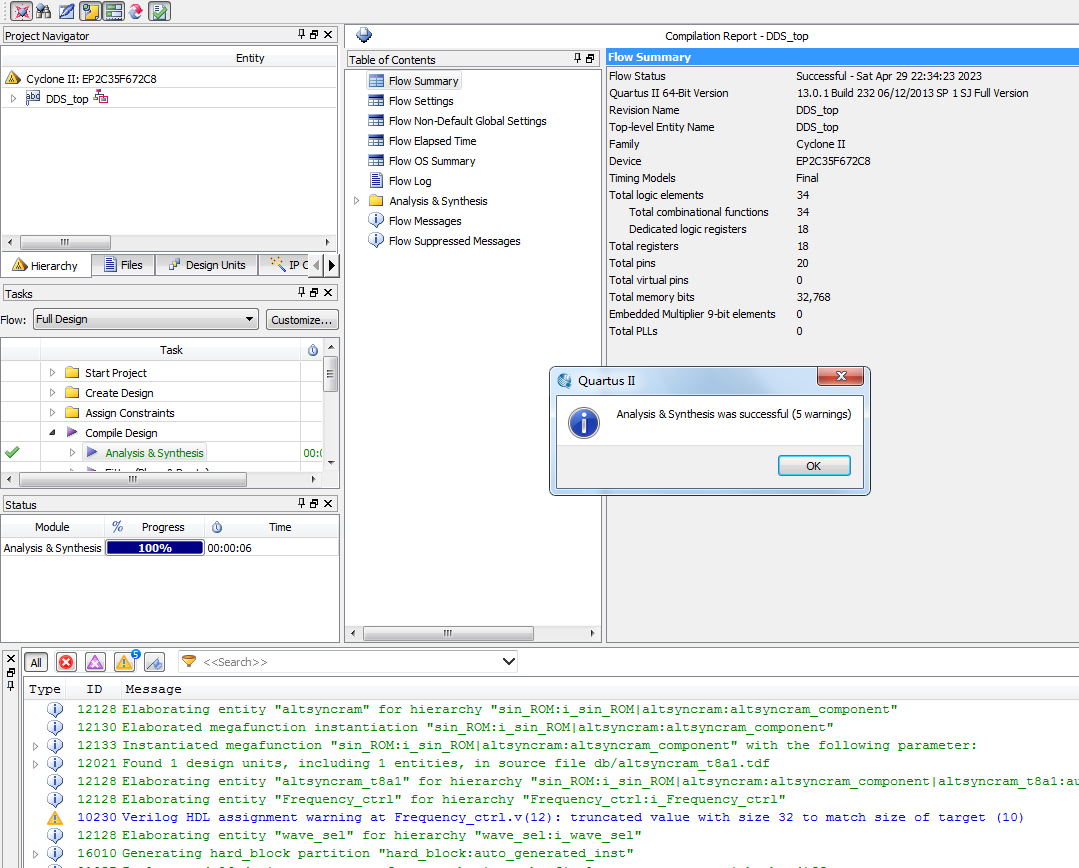

3. 程序编译

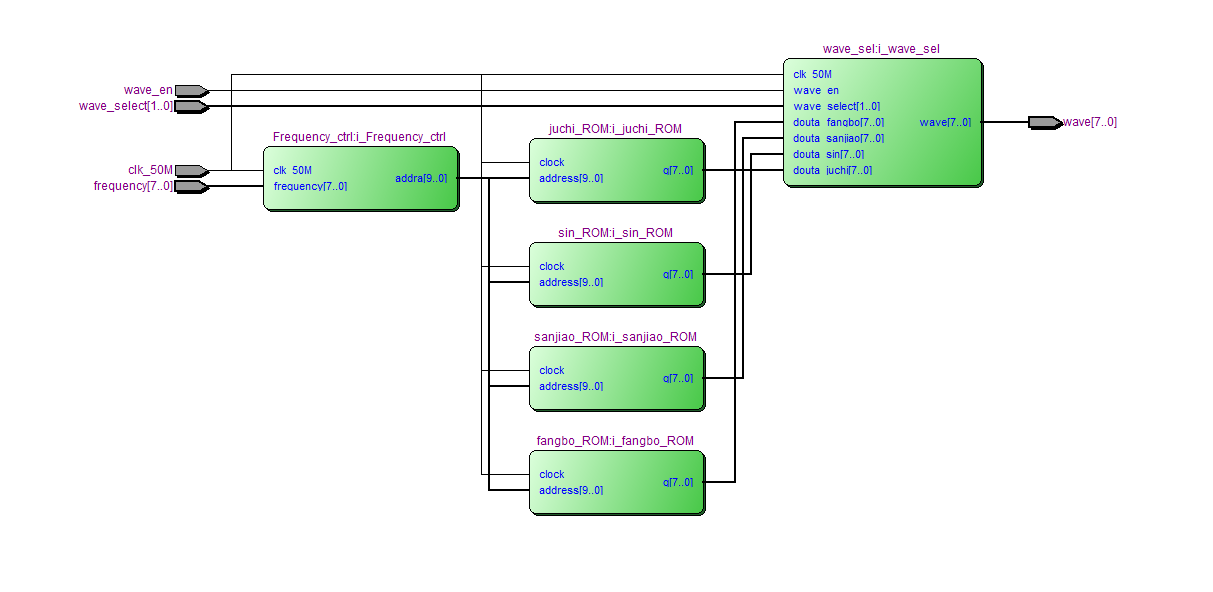

4. RTL图

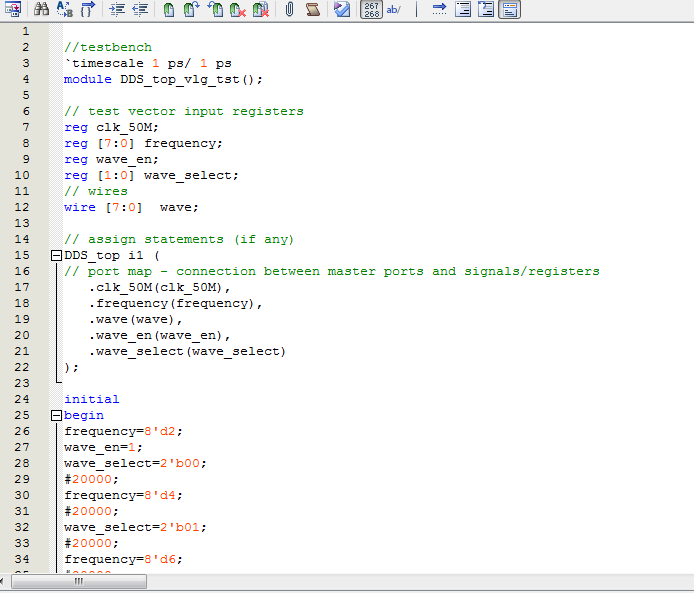

5. Testbench

6. 仿真图

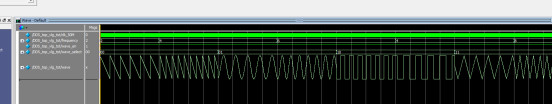

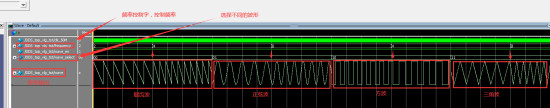

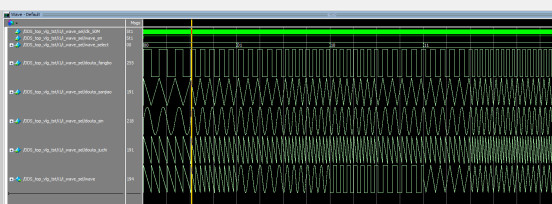

整体仿真图

相位累加器模块

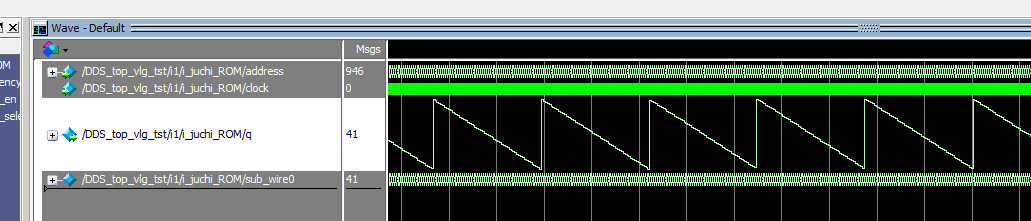

锯齿波ROM

方波ROM

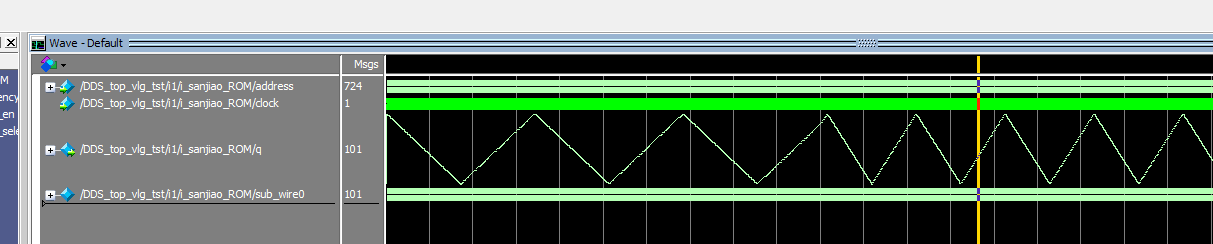

三角波ROM

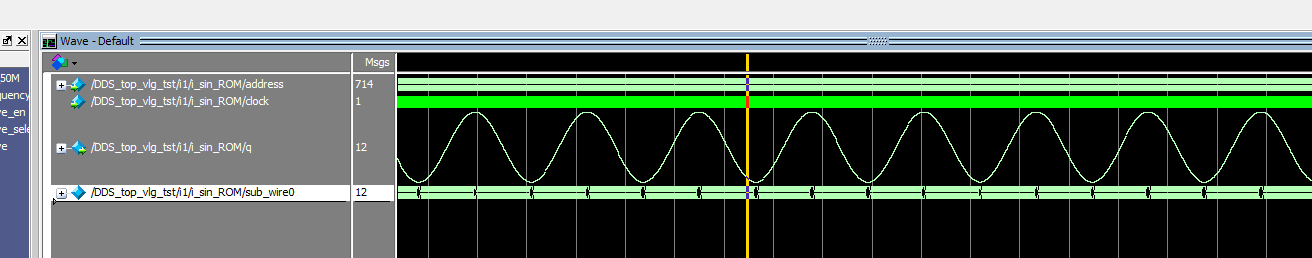

sin波ROM

波形选择模块

部分代码展示:

timescale 1ns / 1ps
//输出频率f=clk_50M*frequency/2^10
module DDS_top(
    input clk_50M,//时钟输入
 input wave_en,//波形起的停止开关
    input [1:0] wave_select,//波形选择开关:00输出锯齿波，01输出sin，10输出方波，11输出三角波
    input [7:0] frequency,//频率控制字，控制输出波形频率
    output [7:0] wave//输出波形
    );

wire [9:0] addra;
wire [7:0] douta_fangbo;
wire [7:0] douta_sanjiao;
wire [7:0] douta_sin;
wire [7:0] douta_juchi;
//锯齿ROM
juchi_ROM i_juchi_ROM (
      .clock(clk_50M),    // input wire clka
      .address(addra),  // input wire [9 : 0] addra
      .q(douta_juchi)  // output wire [7 : 0] douta
    );
//方波ROM
fangbo_ROM i_fangbo_ROM (
      .clock(clk_50M),    // input wire clka
      .address(addra),  // input wire [9 : 0] addra
      .q(douta_fangbo)  // output wire [7 : 0] douta
    );

//三角波ROM
sanjiao_ROM i_sanjiao_ROM (
  .clock(clk_50M),    // input wire clka
  .address(addra),  // input wire [9 : 0] addra
  .q(douta_sanjiao)  // output wire [7 : 0] douta
);
//sin波ROM
sin_ROM i_sin_ROM (
  .clock(clk_50M),    // input wire clka
  .address(addra),  // input wire [9 : 0] addra
  .q(douta_sin)  // output wire [7 : 0] douta
);
//相位累加器
Frequency_ctrl i_Frequency_ctrl(
. clk_50M(clk_50M),
. frequency(frequency),//频率控制字
. addra(addra)//输出地址
    );
//波形选择控制
wave_sel i_wave_sel(
. clk_50M(clk_50M),
. wave_en(wave_en),
. wave_select(wave_select),//00输出锯齿波，01输出sin，10输出方波，11输出三角波
. douta_fangbo(douta_fangbo),//方波
. douta_sanjiao(douta_sanjiao),//三角
. douta_sin(douta_sin),    //正弦
. douta_juchi(douta_juchi),
. wave(wave)//输出波形
    );
endmodule
