QuartusSPI接口设计verilog代码ARTIX-7开发板

名称：QuartusSPI接口设计verilog代码ARTIX-7开发板

软件：Quartus

语言：Verilog

代码功能：

12.SPI接口设计

目标

设计一个基于FPGA的SPI接囗

要求

1)在FPGA上完成一个基于SpI的收发模块

2)能够执行对板上 EEROM读写

3)使用拨码开关控制SPI工作方式,读或写

4)时钟信号为开发板上时钟信号;

5)计算SPI工作时的有效带宽

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

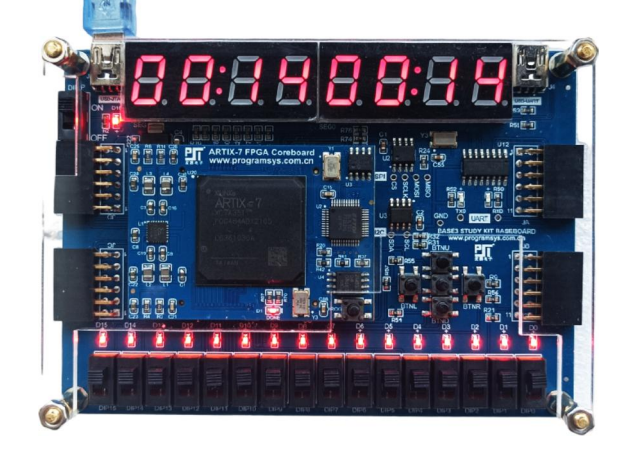

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

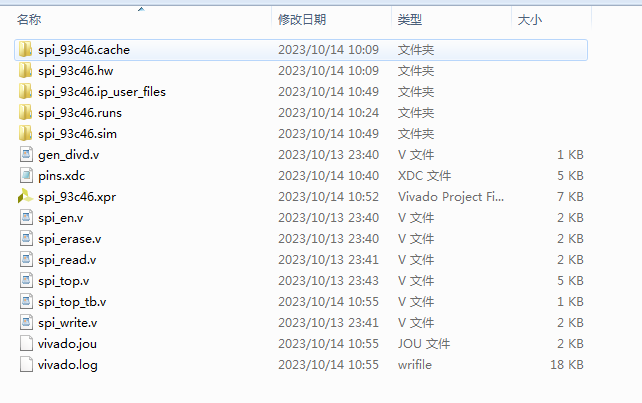

1. 工程文件

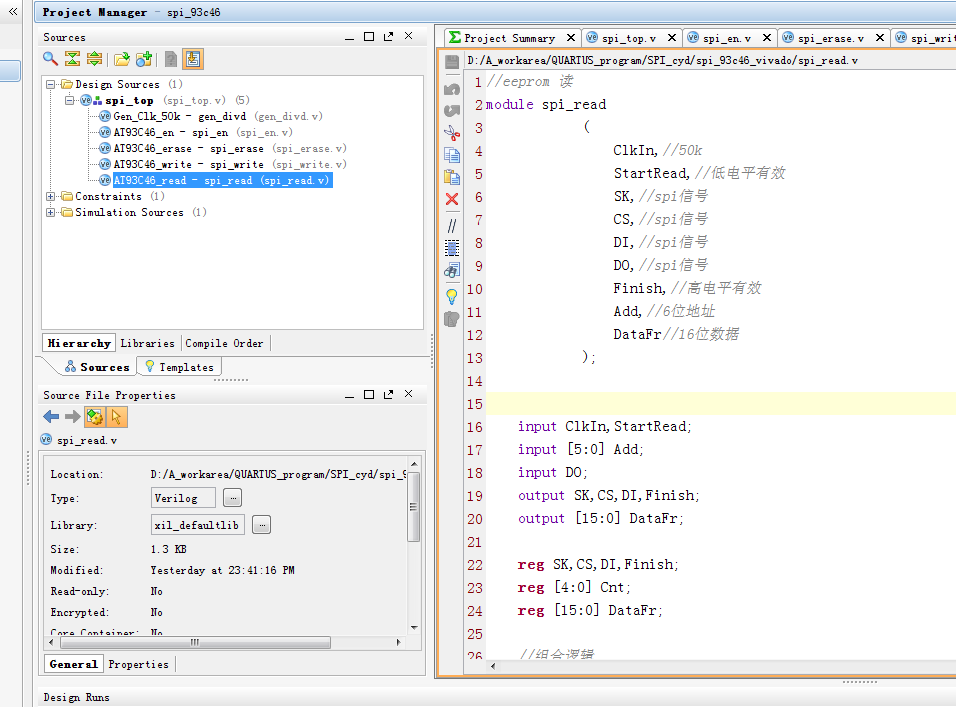

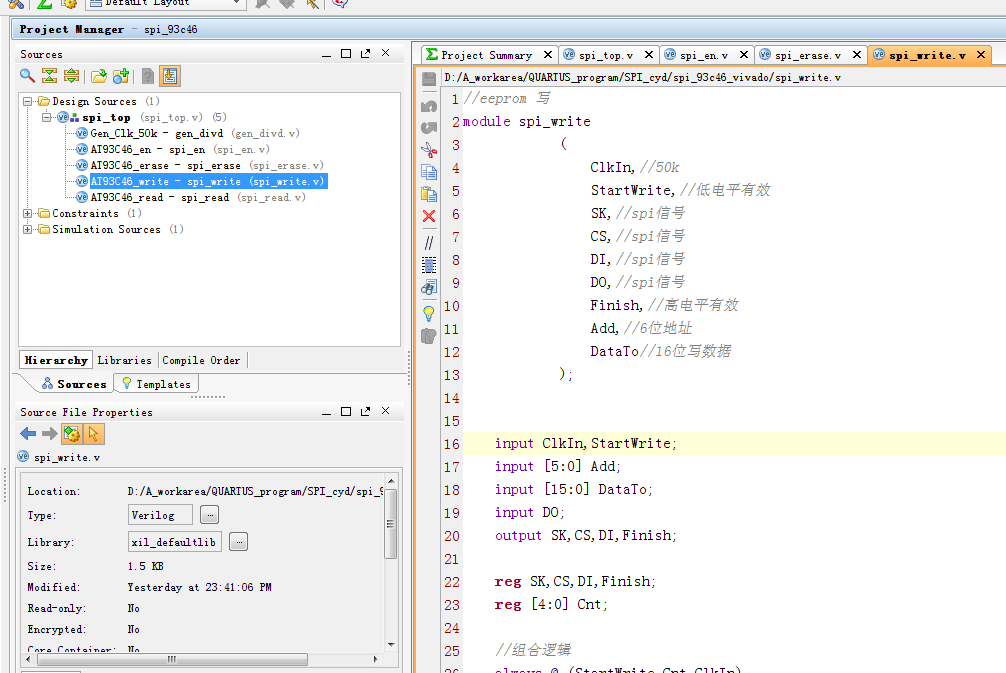

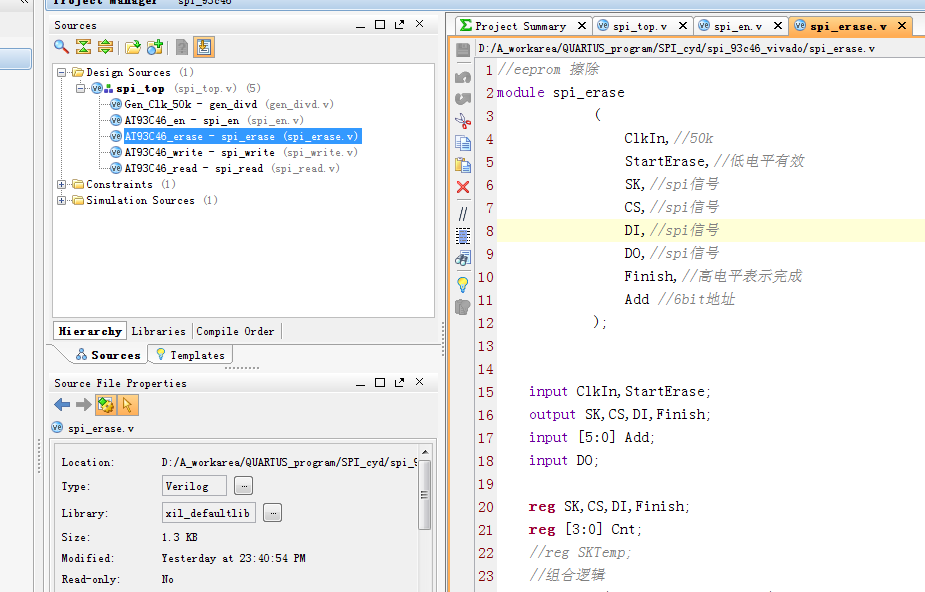

2. 程序文件

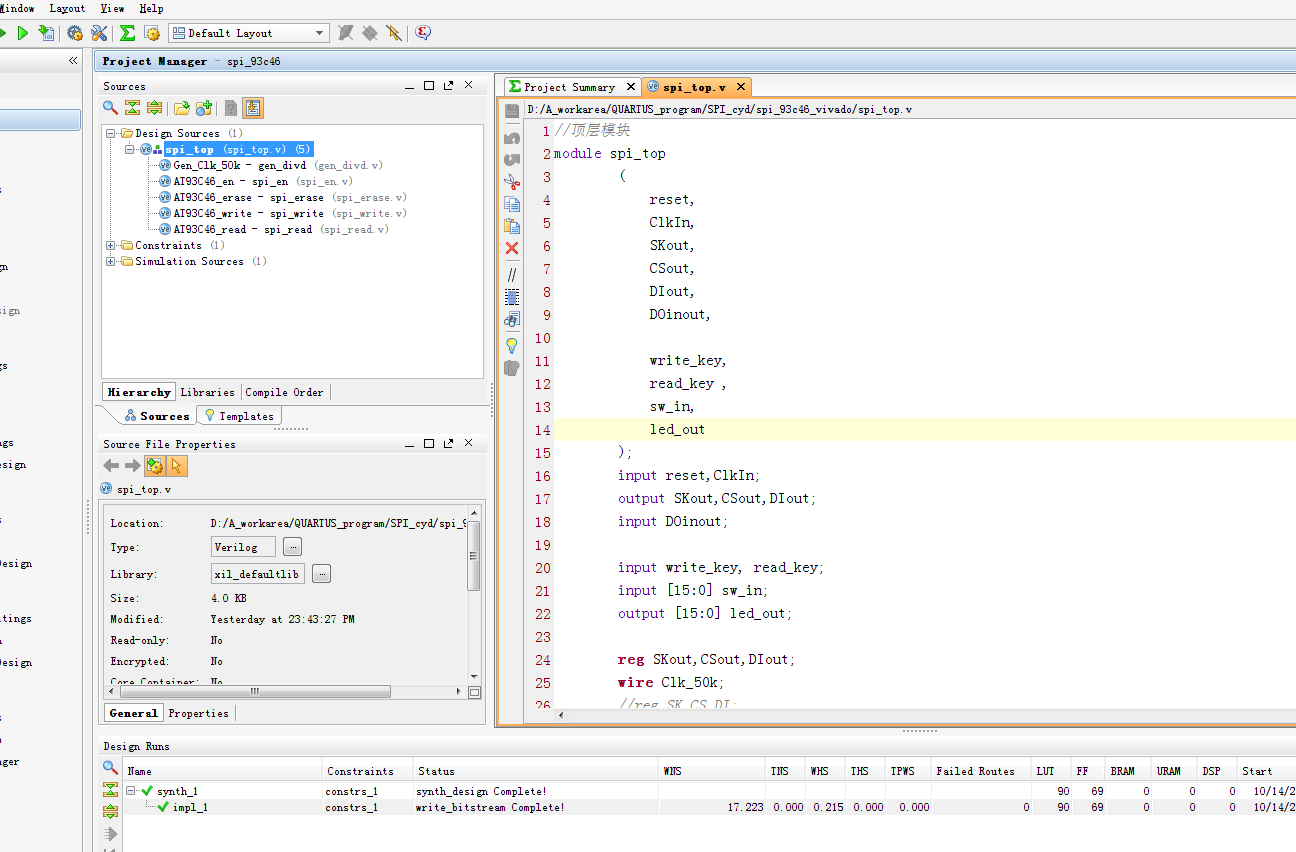

3. 程序编译

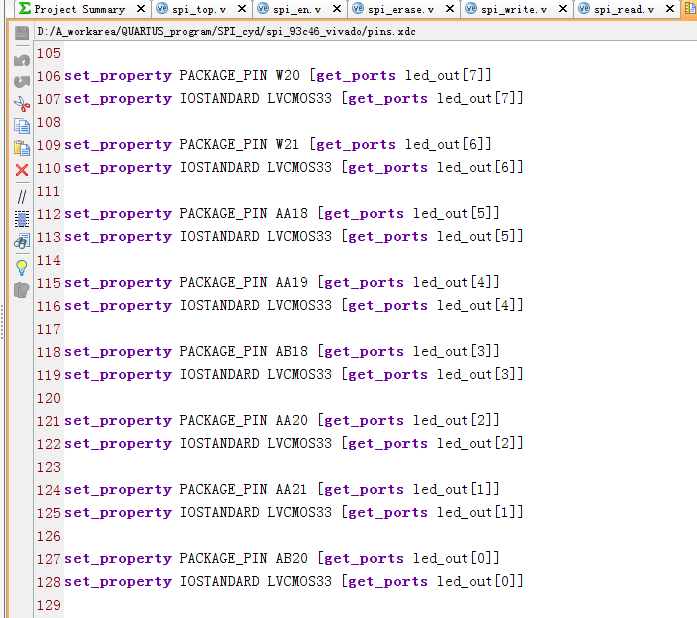

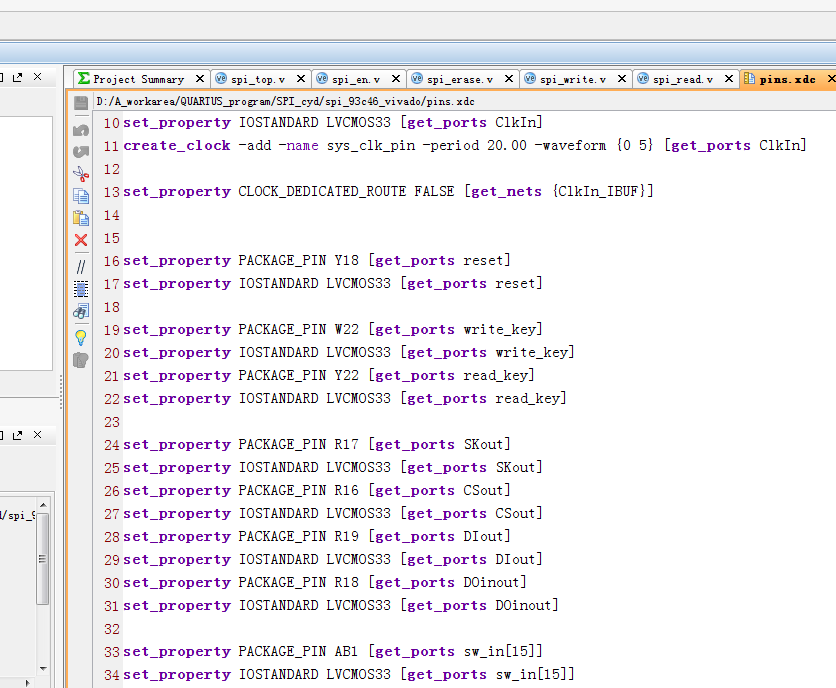

4. 管脚分配

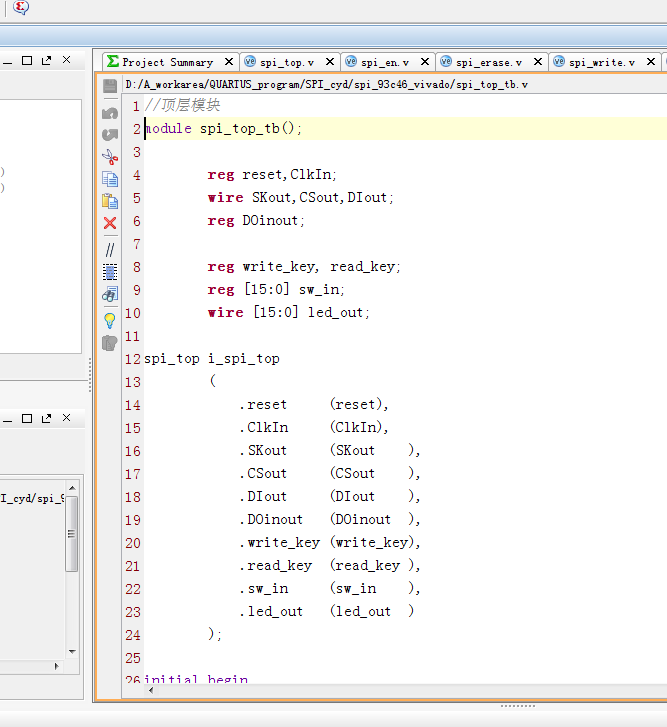

5. Testbench

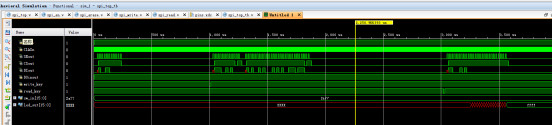

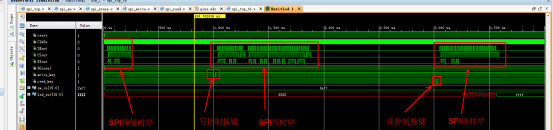

6. 仿真图

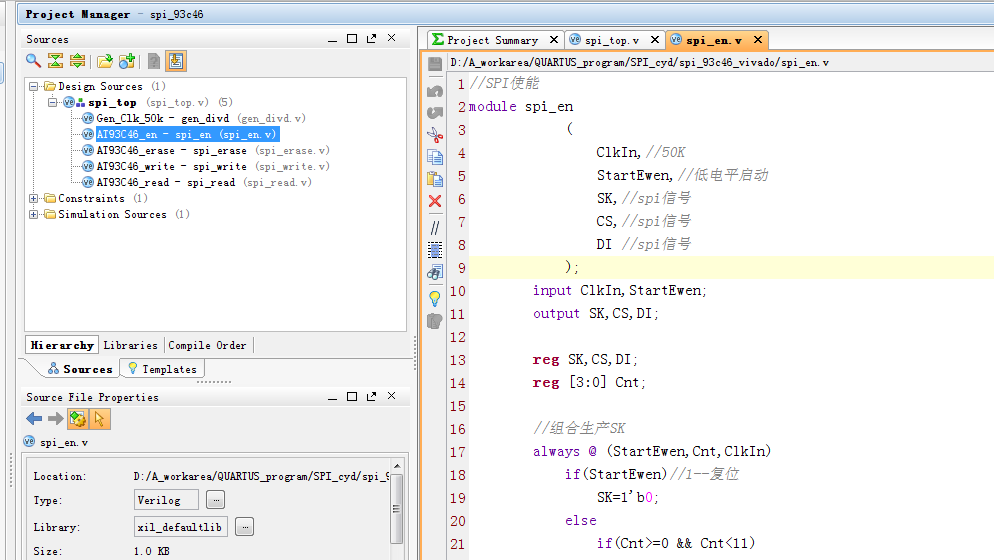

部分代码展示:

//SPI使能
module spi_en
(
ClkIn,//50K
StartEwen,//低电平启动
SK,//spi信号
CS,//spi信号
DI //spi信号
);
input ClkIn,StartEwen;
output SK,CS,DI;
reg SK,CS,DI;
reg [3:0] Cnt;
//组合生产SK
always @ (StartEwen,Cnt,ClkIn)
if(StartEwen)//1--复位
SK=1'b0;
else
if(Cnt>=0 && Cnt<11)
SK=ClkIn;
else
SK=1'b0;
//使能擦写指令1-00-11xxxxx
always @ (negedge ClkIn or posedge StartEwen)
if(StartEwen)
begin
Cnt<=4'd0;
CS<=1'b0;
end
else
begin
Cnt<=Cnt+1'b1;
case(Cnt)
4'd0:
begin
CS<=1'b1;
DI<=1'b1;
end
4'd1:
DI<=1'b0;
4'd2:
DI<=1'b0;
4'd3:
DI<=1'b1;
4'd4:
DI<=1'b1;
4'd5,4'd6,4'd7,4'd8,4'd9:
DI<=1'b0;
4'd10:
begin
CS<=1'b0;
DI<=1'b0;
end
4'd11:
Cnt<=4'd11;
endcase
end
endmodule

代码文件（付费下载）：
