Quartus秒表设计verilog代码仿真

名称：Quartus秒表设计verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

设计一个可记录 60 秒时长的秒表，具有两个控制按键 k0 和 k1，基本功能如下：

（1）按下 k0，计时开始；再次按下 k0，计时暂停；再次按下 k0，计时继续。

（2）计时开始后，按下 k1，显示暂停，即显示的数字冻结，内部仍在计时；再次按

下 k1，显示更新为新的计时时间，仍然冻结，内部仍继续计时。

（3）计时暂停时，按下 k1，计时复位清零。

（4）冻结显示时，按下 k0，恢复正常显示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

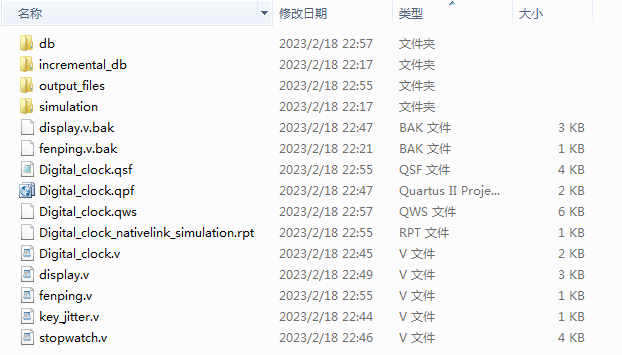

1. 工程文件

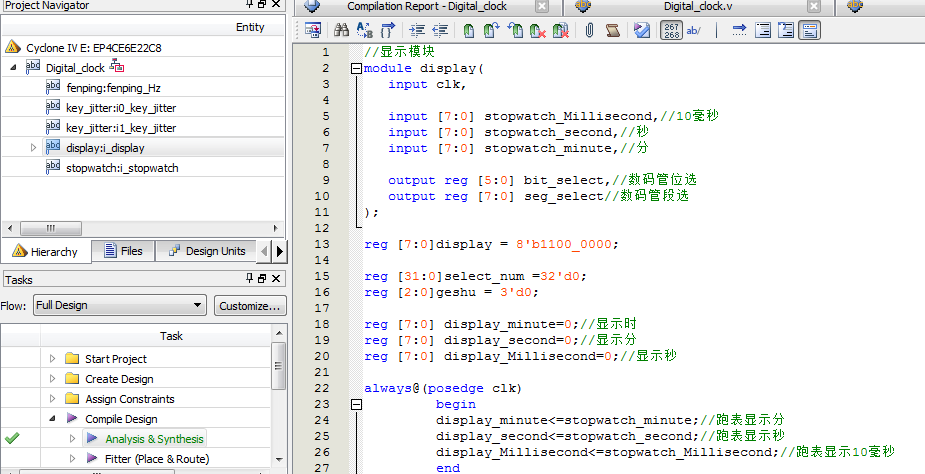

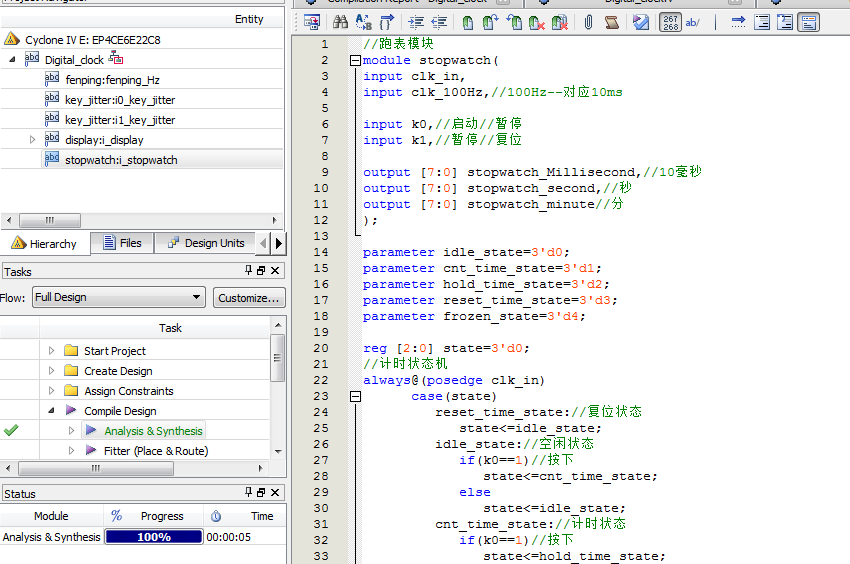

2. 程序文件

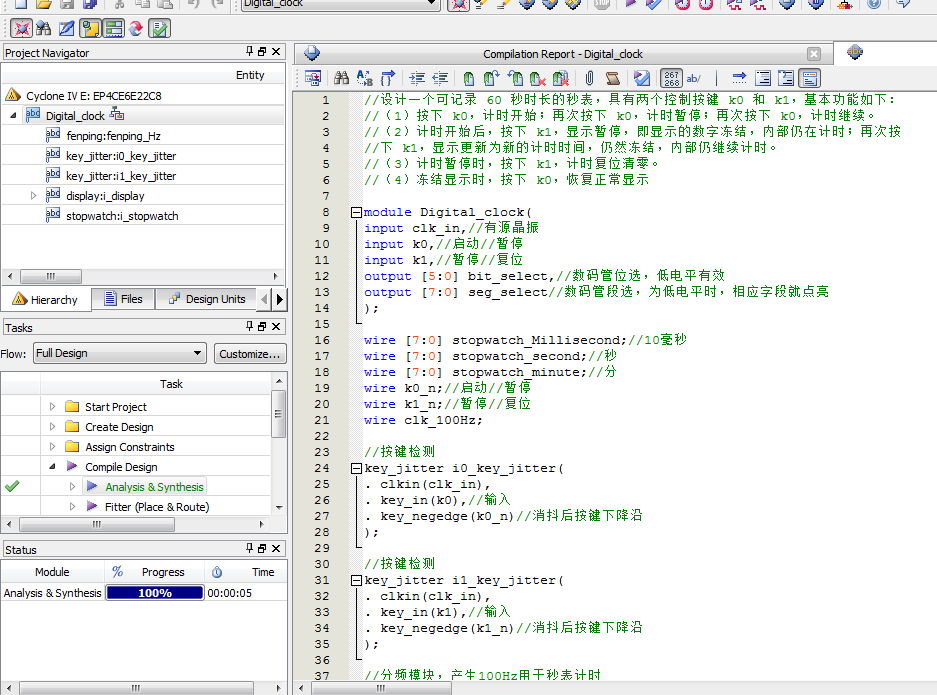

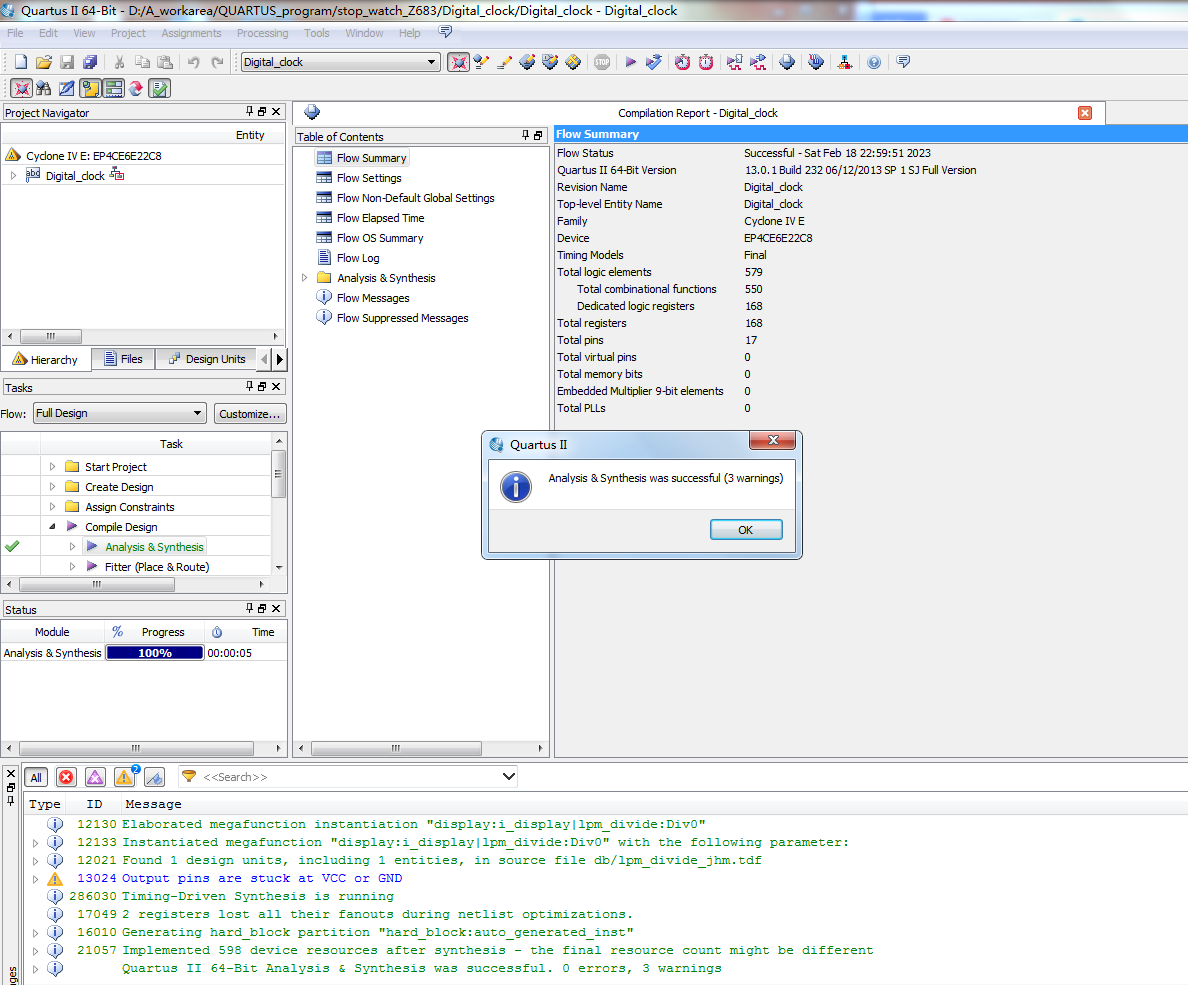

3. 程序编译

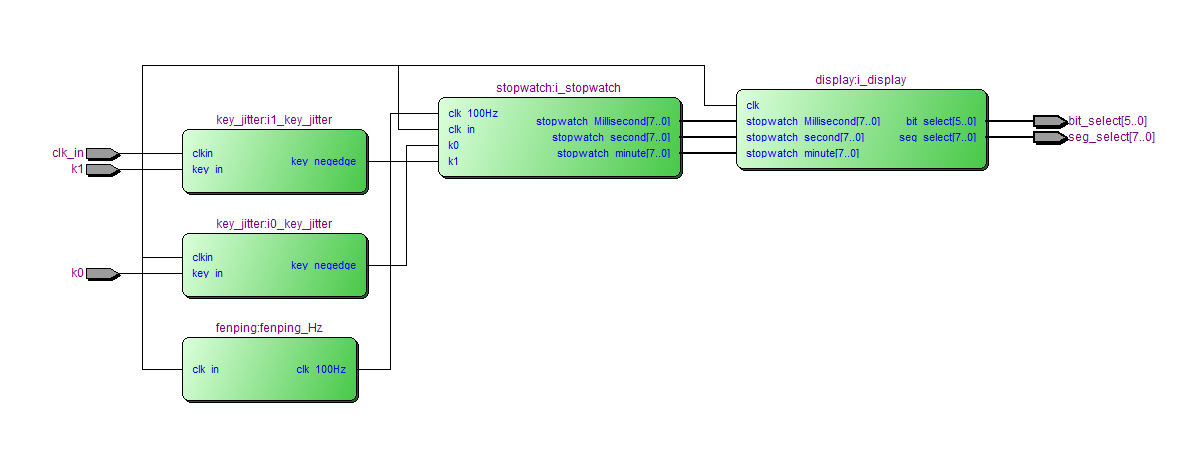

4. RTL图

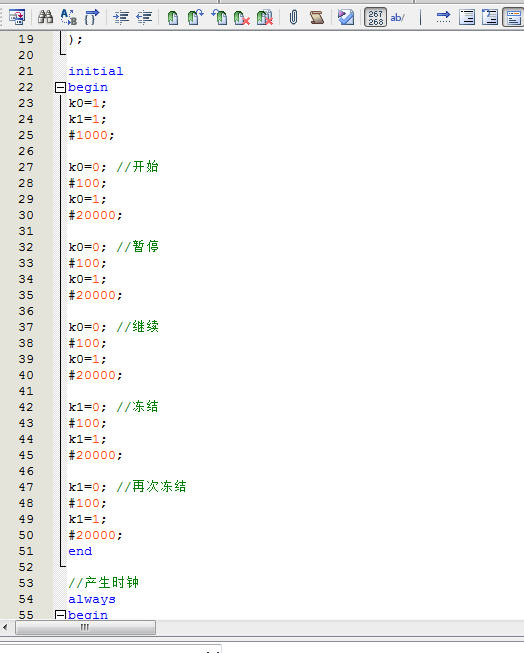

5. Testbench

6. 仿真图

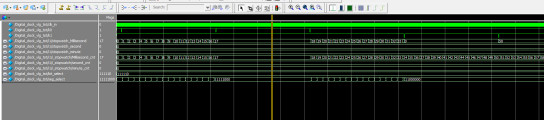

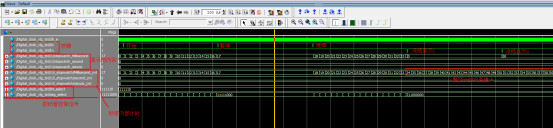

整体仿真图

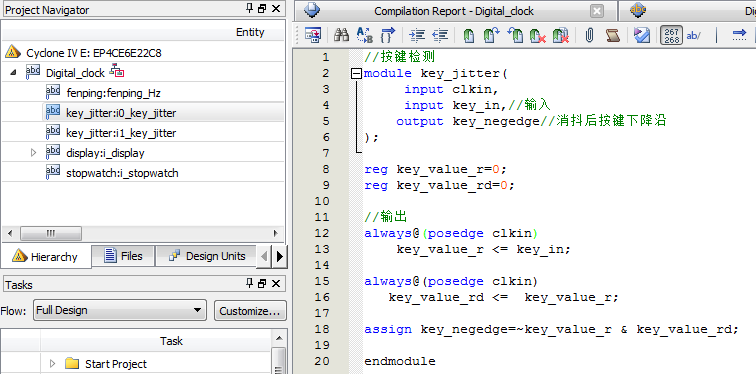

按键检测模块

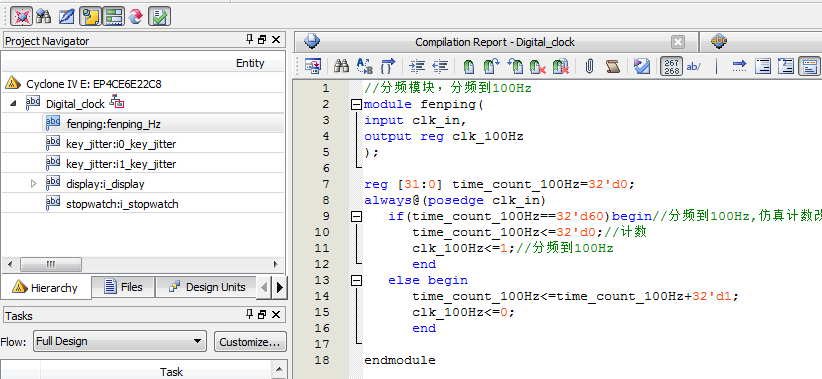

分频模块

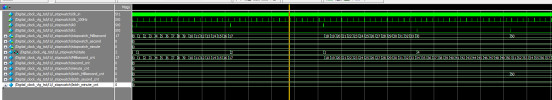

控制模块

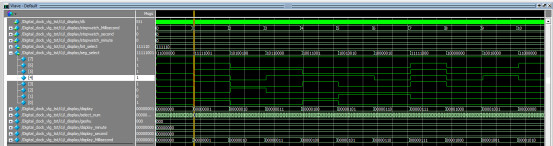

显示模块

部分代码展示:

//设计一个可记录 60 秒时长的秒表，具有两个控制按键 k0 和 k1，基本功能如下：
//（1）按下 k0，计时开始；再次按下 k0，计时暂停；再次按下 k0，计时继续。
//（2）计时开始后，按下 k1，显示暂停，即显示的数字冻结，内部仍在计时；再次按
//下 k1，显示更新为新的计时时间，仍然冻结，内部仍继续计时。
//（3）计时暂停时，按下 k1，计时复位清零。
//（4）冻结显示时，按下 k0，恢复正常显示
module Digital_clock(
input clk_in,//有源晶振
input k0,//启动//暂停
input k1,//暂停//复位
output [5:0] bit_select,//数码管位选，低电平有效
output [7:0] seg_select//数码管段选，为低电平时，相应字段就点亮
);
wire [7:0] stopwatch_Millisecond;//10毫秒
wire [7:0] stopwatch_second;//秒
wire [7:0] stopwatch_minute;//分
wire k0_n;//启动//暂停
wire k1_n;//暂停//复位
wire clk_100Hz;
//按键检测
key_jitter i0_key_jitter(
. clkin(clk_in),
. key_in(k0),//输入
. key_negedge(k0_n)//消抖后按键下降沿
);
//按键检测
key_jitter i1_key_jitter(
. clkin(clk_in),
. key_in(k1),//输入
. key_negedge(k1_n)//消抖后按键下降沿
);
//分频模块，产生100Hz用于秒表计时
fenping fenping_Hz(
. clk_in(clk_in),
. clk_100Hz(clk_100Hz)//100Hz--对应10ms
);
//
//秒表控制模块
stopwatch i_stopwatch(
. clk_in(clk_in),
. clk_100Hz(clk_100Hz),//100Hz--对应10ms
. k0(k0_n),//启动//暂停
. k1(k1_n),//暂停//复位
. stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
. stopwatch_second(stopwatch_second),//秒
. stopwatch_minute(stopwatch_minute)//分
);
//数码管显示模块
display i_display(
. clk(clk_in),
. stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
. stopwatch_second(stopwatch_second),//秒
. stopwatch_minute(stopwatch_minute),//分
. bit_select(bit_select),//数码管位选
. seg_select(seg_select)//数码管段选
);
endmodule
