Quartus出租车计费器verilog代码仿真

名称：Quartus出租车计费器verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

出租车计费器

1、起步价7元，2公里内起步价

2、超过2公里，按每公里1.6元计费

2、总里程超过10公里，或总费用达到或超过20.0元时，每公里按2.4元收费

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

出租车计费器.doc

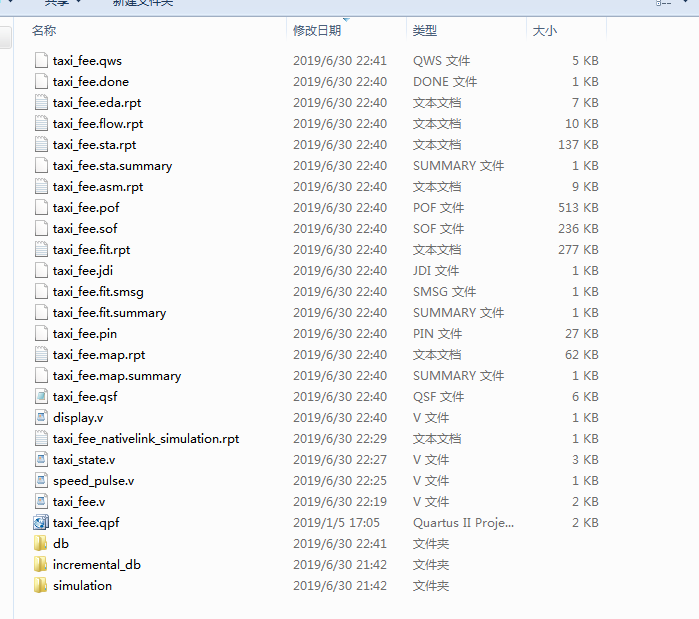

1. 工程文件

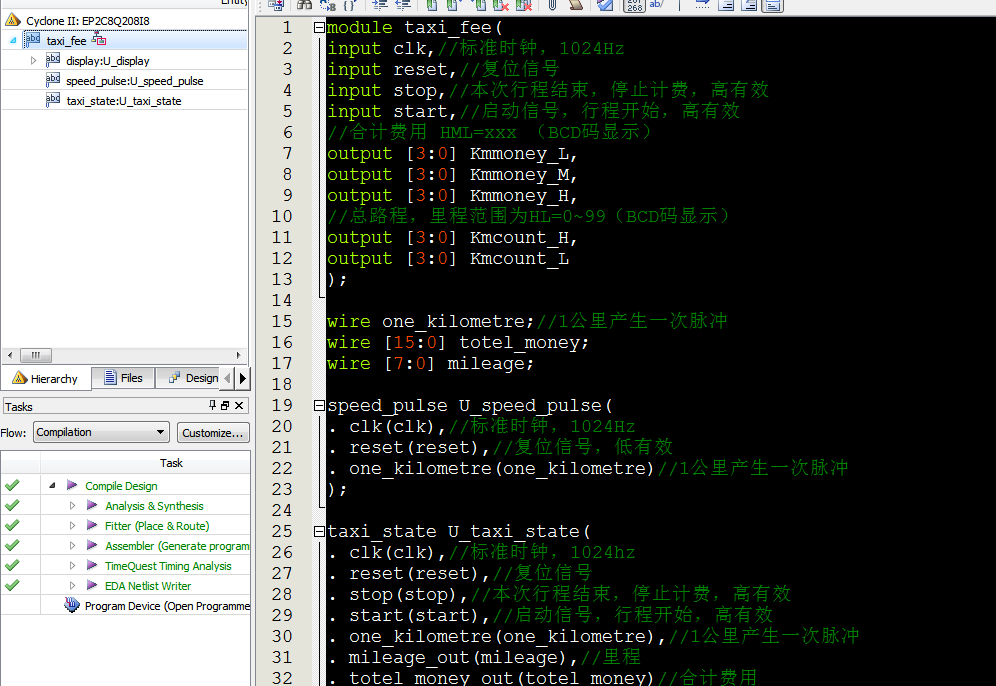

2. 程序文件

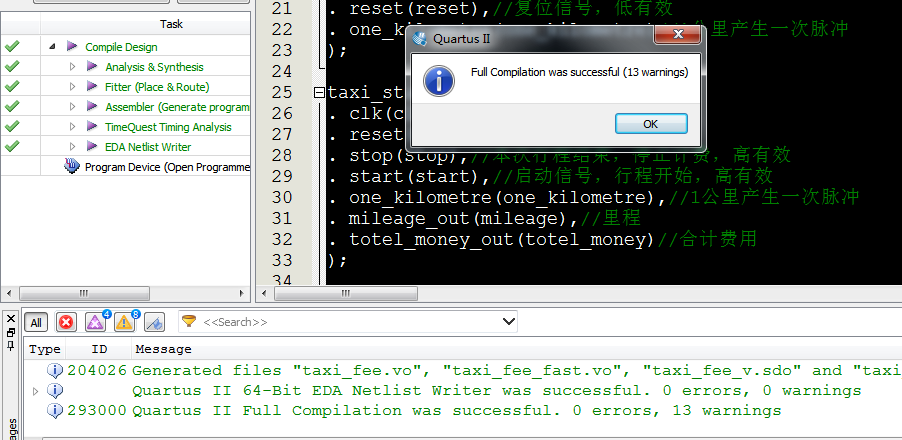

3. 程序编译

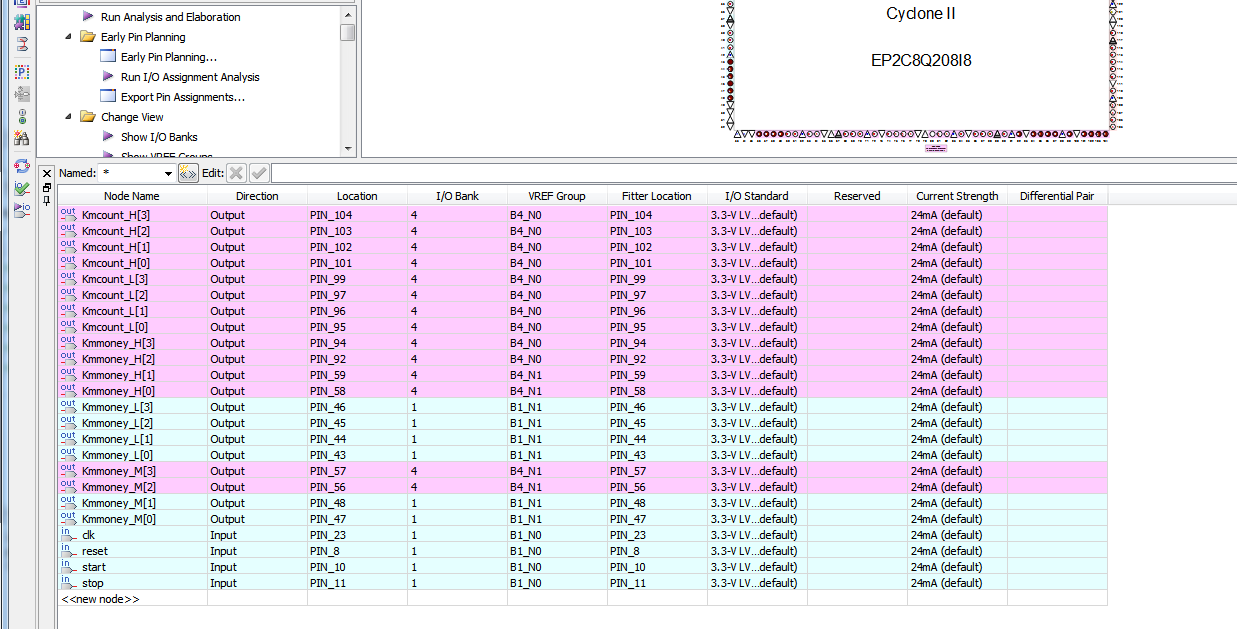

4. 管脚分配

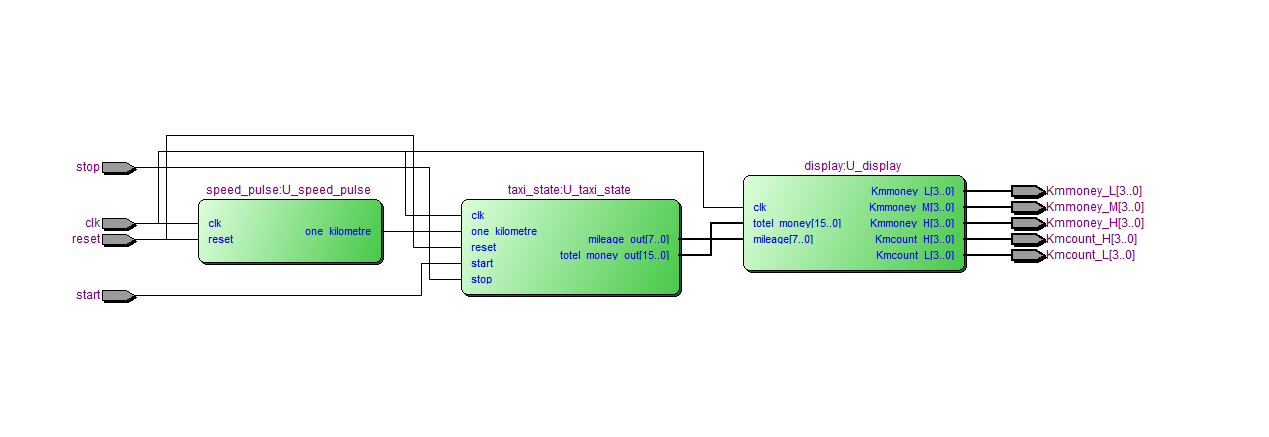

5. RTL图

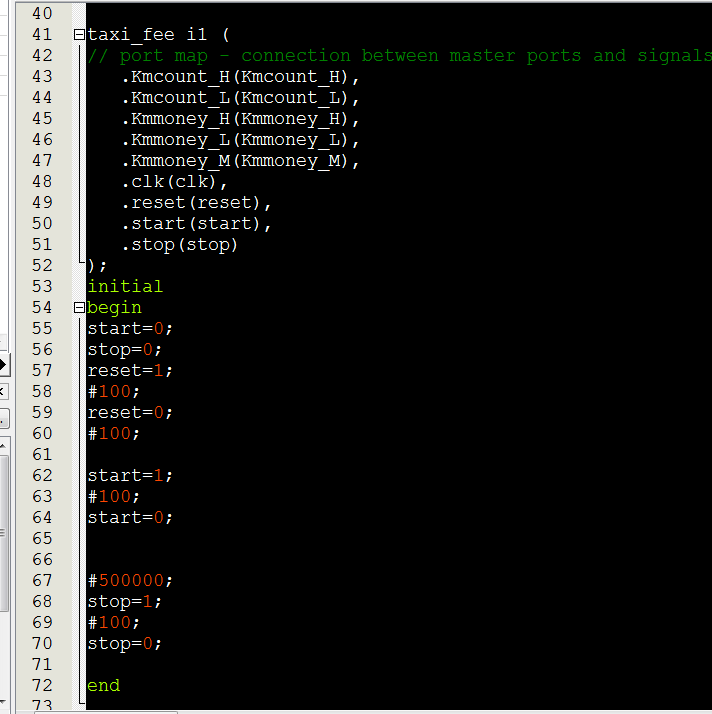

6. Testbench

7. 仿真图

7.1 整体仿真

7.2 里程脉冲产生模块式

一秒钟产生一个里程脉冲，模拟汽车行驶1公里

7.3 计费模块

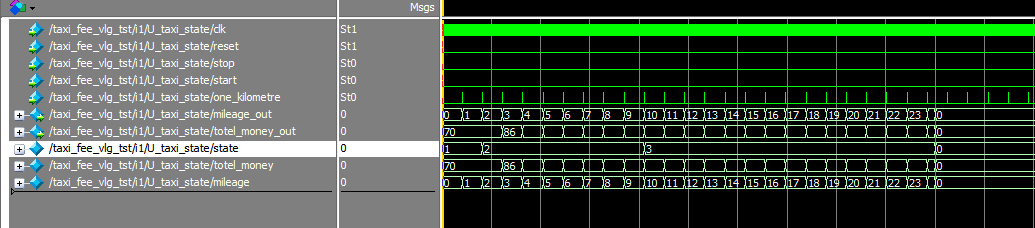

下图为一次完整计费过程

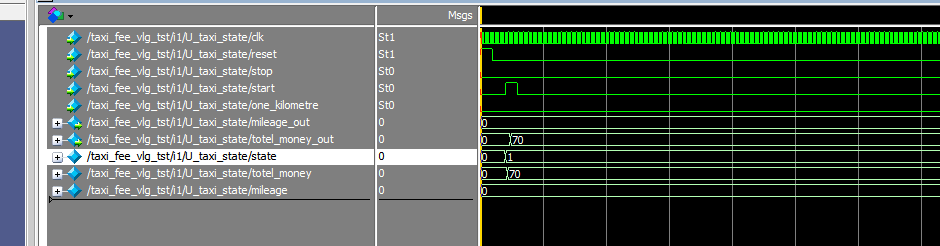

首先起步价为7.0元，total_money=70

当总里程成功10公里，或总费用达到或超过20.0元时，每公里按2.4元收费,如下图，在第10公里（mileage=10）时，计费每次加24，10公里内（20元内）加16。

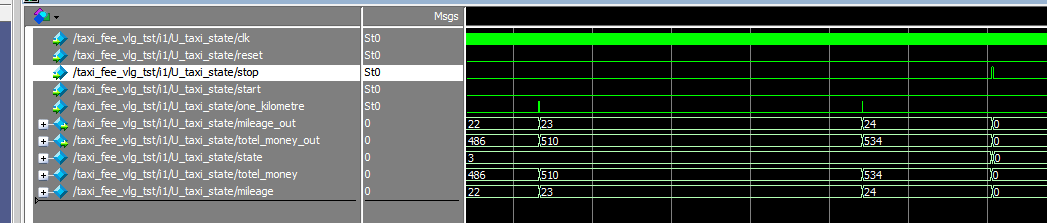

计费结束

7.4 显示模块

将里程和费用用百位、十位、个位显示

部分代码展示:

module taxi_fee(
input clk,//标准时钟，clock0=1024hz
input reset,//复位信号
input stop,//本次行程结束，停止计费，高有效
input start,//启动信号，行程开始，高有效
//合计费用 HML=xxx （BCD码显示）
output [3:0] Kmmoney_L,
output [3:0] Kmmoney_M,
output [3:0] Kmmoney_H,
//总路程，里程范围为HL=0~99（BCD码显示）
output [3:0] Kmcount_H,
output [3:0] Kmcount_L
);
wire one_kilometre;//1公里产生一次脉冲
wire [15:0] totel_money;
wire [7:0] mileage;
speed_pulse U_speed_pulse(
. clk(clk),//标准时钟，1024Hz
. reset(reset),//复位信号，低有效
. one_kilometre(one_kilometre)//1公里产生一次脉冲
);
taxi_state U_taxi_state(
. clk(clk),//标准时钟，1024hz
. reset(reset),//复位信号
. stop(stop),//本次行程结束，停止计费，高有效
. start(start),//启动信号，行程开始，高有效
. one_kilometre(one_kilometre),//1公里产生一次脉冲
. mileage_out(mileage),//里程
. totel_money_out(totel_money)//合计费用
);
display U_display(
. clk(clk),//标准时钟，1024hz
. totel_money(totel_money),//费用
. mileage(mileage),//里程
. Kmmoney_L(Kmmoney_L),
. Kmmoney_M(Kmmoney_M),
. Kmmoney_H(Kmmoney_H),
. Kmcount_H(Kmcount_H),//合计费用 HML=xxx （BCD码显示）
. Kmcount_L(Kmcount_L)//总路程，里程范围为HL=0~99（BCD码显示）
);
endmodule

代码文件（付费下载）：
