Quartus三角波发生器VHDL代码仿真

名称：Quartus三角波发生器VHDL代码仿真

软件：Quartus

语言：VHDL

代码功能：

三角波发生器

1、使用VHDL设计三角波发生器，输出三角波

2、可以调整波形的频率

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

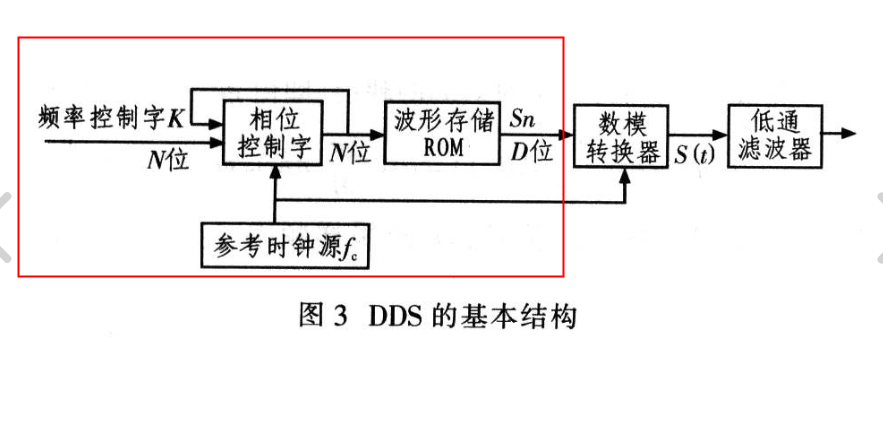

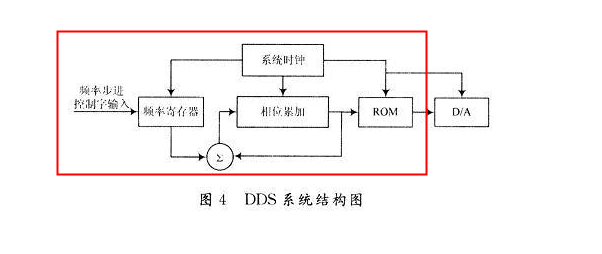

DDS原理

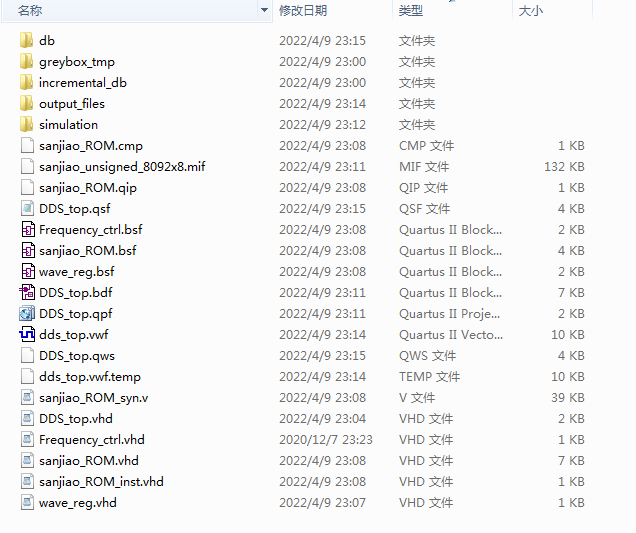

1. 工程文件

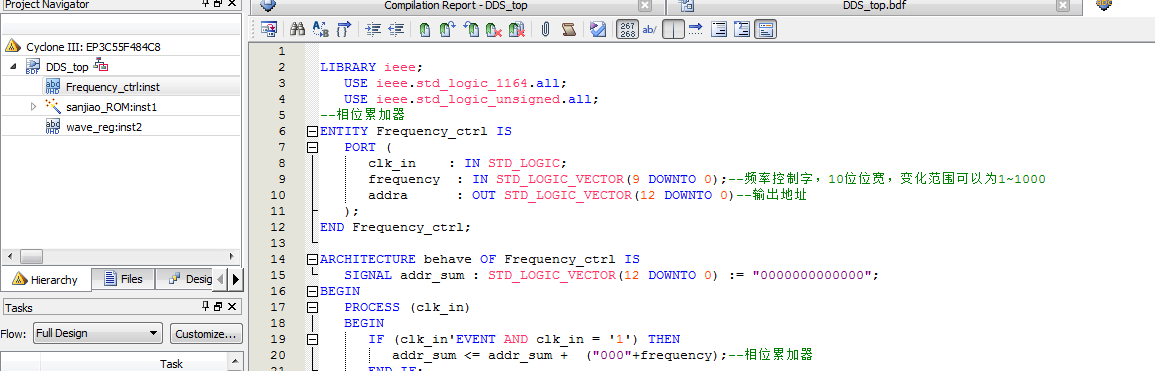

2. 程序文件

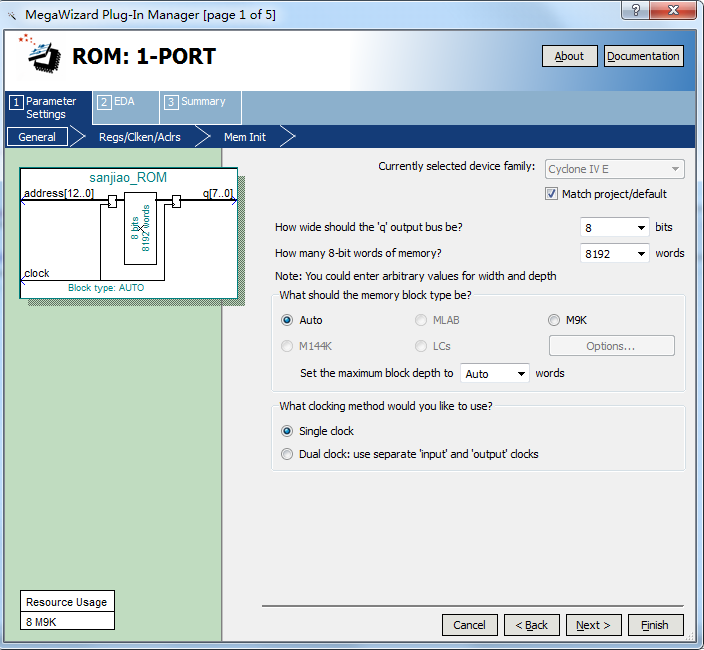

ROM IP核

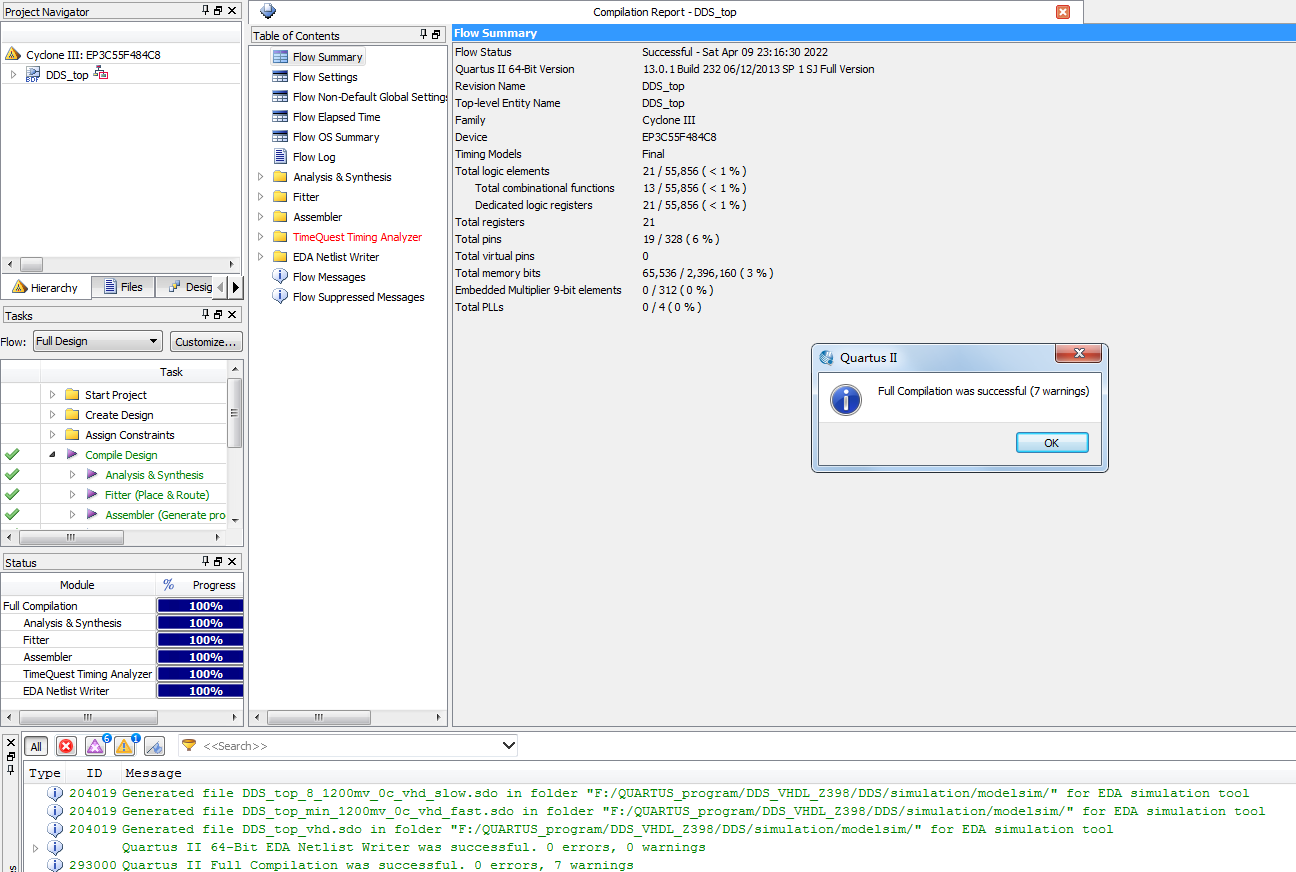

3. 程序编译

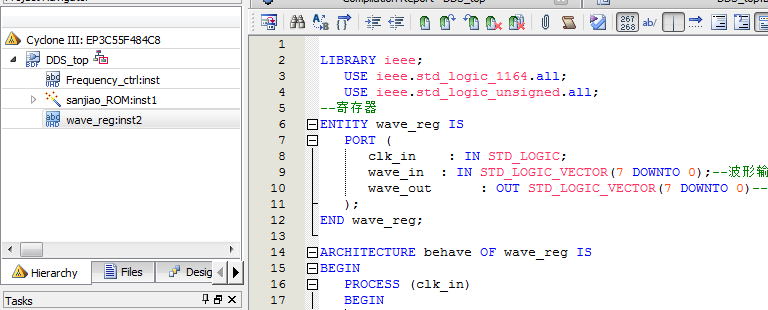

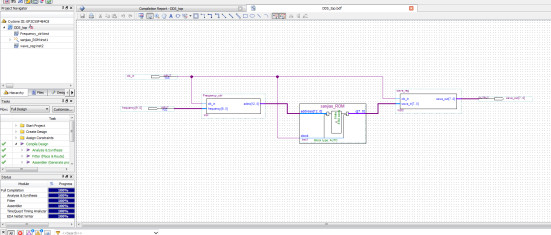

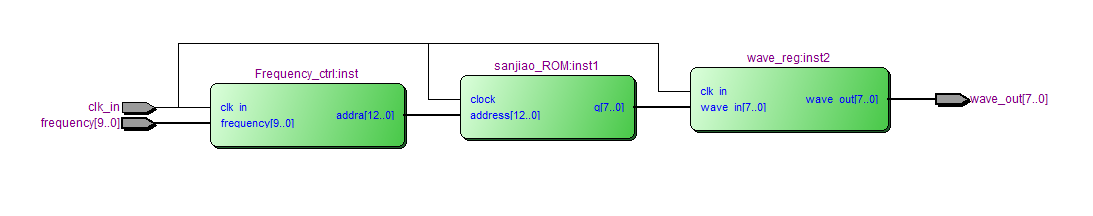

4. RTL图

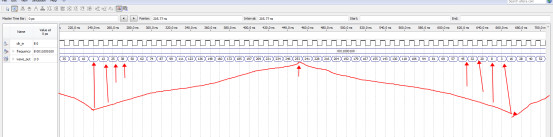

5. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
USE ieee.std_logic_unsigned.all;
--DDS频率等于clk*N/2^13,clk为输入时钟，N为频率控制字frequency；2^13是因为ROM里面存储了8192个点，相位累加器位宽为13位
ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--时钟
      frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出波形
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块

--相位累加器模块
   COMPONENT Frequency_ctrl IS
      PORT (
         clk_in      : IN STD_LOGIC;
         frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         addra        : OUT STD_LOGIC_VECTOR(12 DOWNTO 0)
      );
   END COMPONENT;
--ROM表
COMPONENT sanjiao_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;

   SIGNAL addra         : STD_LOGIC_VECTOR(12 DOWNTO 0);
   SIGNAL douta_sanjiao : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN

   --三角波ROM,存储波形数据
   i_sanjiao_ROM : sanjiao_ROM
      PORT MAP (
         clock   => clk_in,
         address  => addra,
         q  => douta_sanjiao
      );

   --相位累加器
   i_Frequency_ctrl : Frequency_ctrl
      PORT MAP (
         clk_in    => clk_in,
         frequency  => frequency,--频率控制字
         addra      => addra--输出地址
      );

wave<=douta_sanjiao;--波形输出
END behave
