Quartus同步FIFO设计verilog代码仿真

名称：Quartus同步FIFO设计verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

同步FIFO设计

内容及要求

完成3bit宽、360深的同步FIFO。

(1)存储器可以采用片内SRAM或者用触发器替代;

(2)输入数据片内生成,输出侧由ISA时序读操作进行

(3)满、空指示驱动LED;

(4)SRAM双口

(5)读写信号同步于工作时钟,工作时钟100M

(6)使用实验室的开发箱或自备开发板完成设计;

(7)完成全部流程:设计规范文档、模块设计、代码输入、功能仿真、约束与综合、时序仿真、

载验证等

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

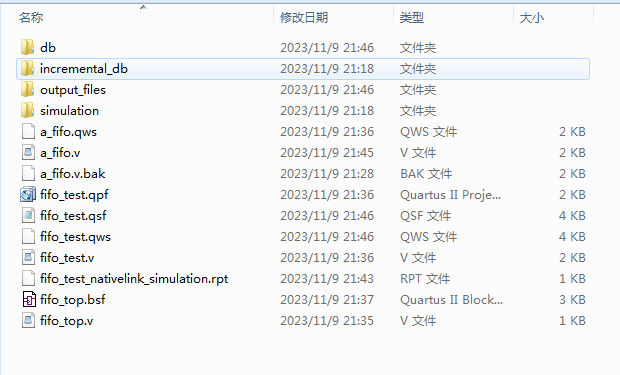

1. 工程文件

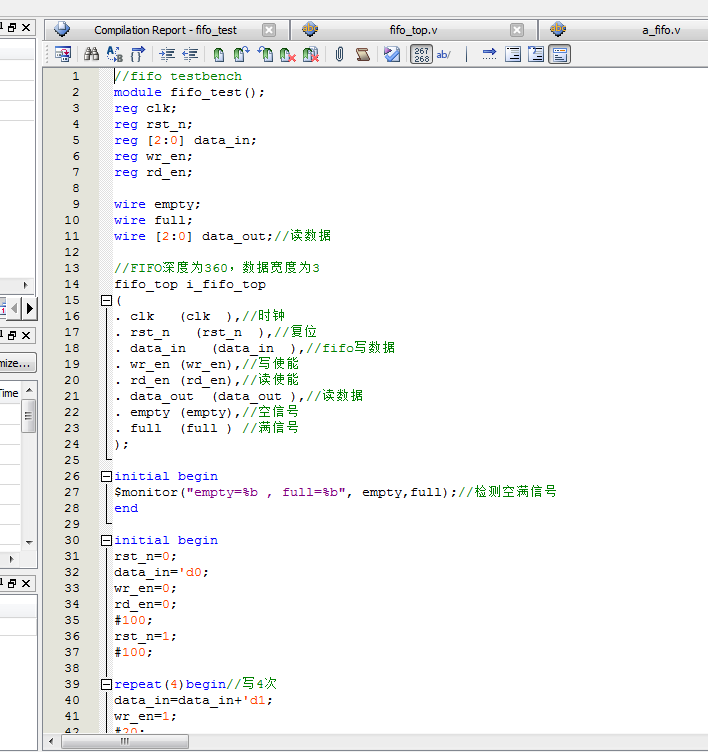

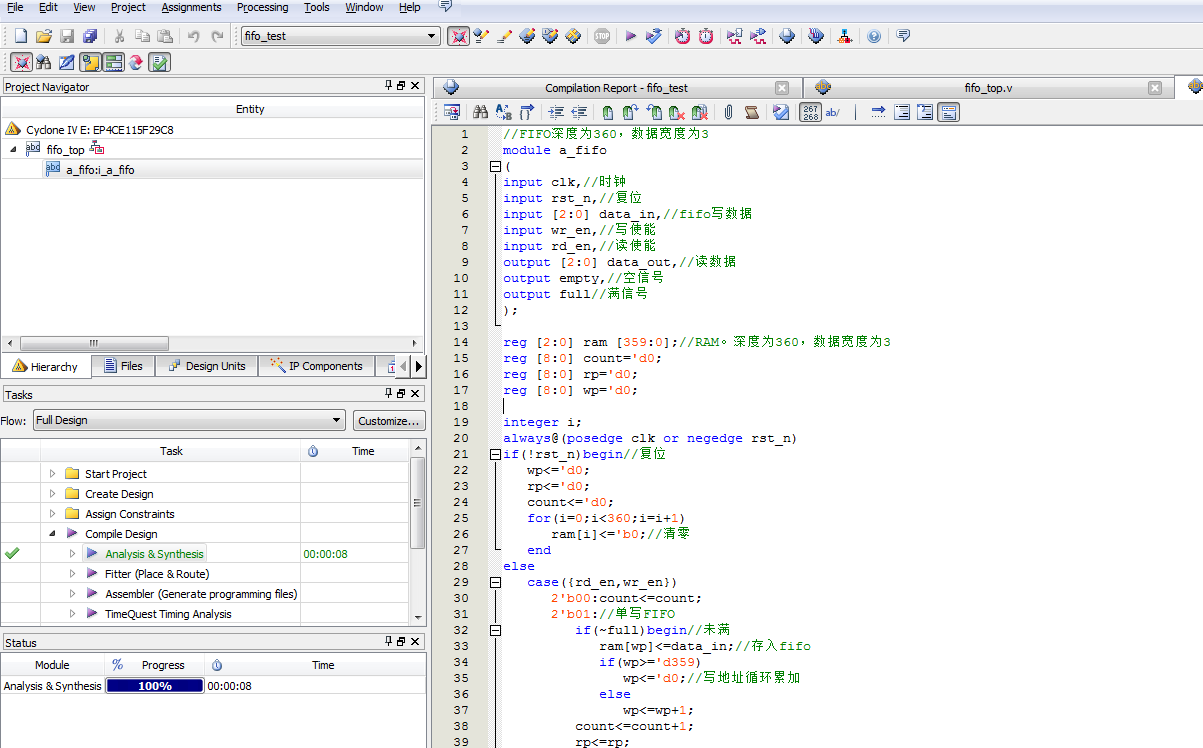

2. 程序文件

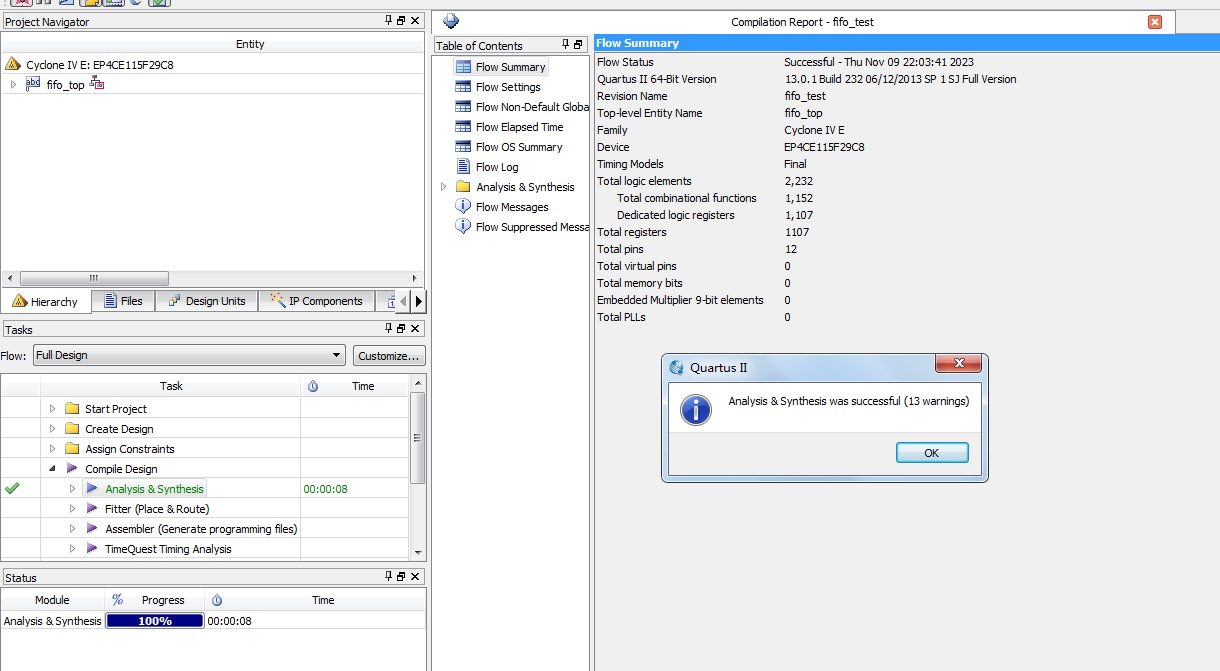

3. 程序编译

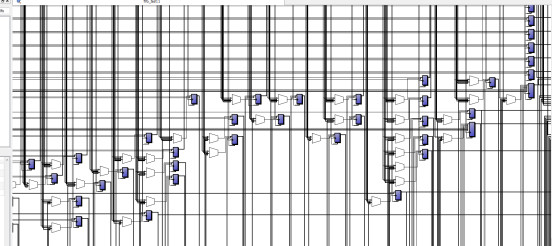

4. RTL图

5. 模块图

6. Testebnch

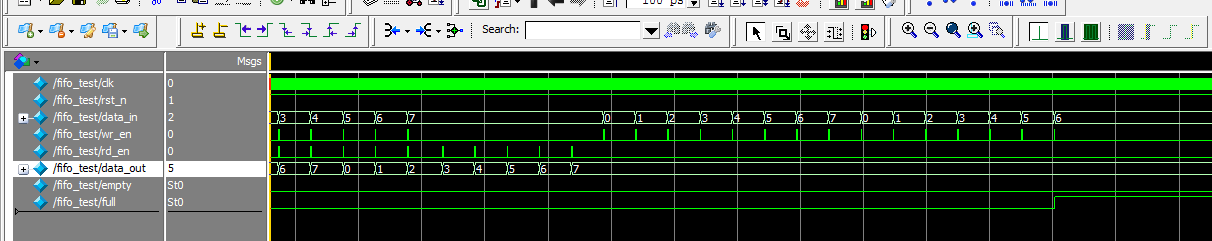

7. 仿真图

仿真图依次仿真了如下功能：

具体功能1/2/3对应如下：

1.写FIFO 4次，再读4次，FIFO读空

2.写FIFO 350次，然后同时读写5次，最后读5次，FIFO剩余345个空间

3.连续写FIFO 15次，FIFO写满

部分代码展示:

//fifo testbench
module fifo_test();
reg clk;
reg rst_n;
reg [2:0] data_in;
reg wr_en;
reg rd_en;
wire empty;
wire full;
wire [2:0] data_out;//读数据
//FIFO深度为360，数据宽度为3
fifo_top i_fifo_top
(
. clk   (clk  ),//时钟
. rst_n   (rst_n  ),//复位
. data_in   (data_in  ),//fifo写数据
. wr_en (wr_en),//写使能
. rd_en (rd_en),//读使能
. data_out  (data_out ),//读数据
. empty (empty),//空信号
. full  (full ) //满信号
);
initial begin
$monitor("empty=%b , full=%b", empty,full);//检测空满信号
end
initial begin
rst_n=0;
data_in='d0;
wr_en=0;
rd_en=0;
#100;
rst_n=1;
#100;
repeat(4)begin//写4次
data_in=data_in+'d1;
wr_en=1;
#20;
wr_en=0;
#1000;
end
#100;
repeat(4)begin//读4次
rd_en=1;
#20;
rd_en=0;
#1000;
end
repeat(350)begin//写350次
data_in=data_in+'d1;
wr_en=1;
#20;
wr_en=0;
#1000;
end
repeat(5)begin//读写5次
data_in=data_in+'d1;
wr_en=1;
rd_en=1;
#20;
wr_en=0;
rd_en=0;
#1000;
end
#100;
repeat(5)begin//读5次
rd_en=1;
#20;
rd_en=0;
#1000;
end
repeat(15)begin//写15次
data_in=data_in+64'd1;
wr_en=1;
#20;
wr_en=0;
#1000;
end
end
//产生时钟
always begin
clk=1;
#10;
clk=0;
#10;
end
endmodule

代码文件（付费下载）：
