Quartus警报控制电路verilog代码仿真

名称：Quartus警报控制电路verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：

警报控制电路

设计要求   1. 输入量有警报信号ALE,取消键 CANCLE,系统时钟

CLK,为1kHz。输出量为一个LED灯和扬声器 SPEAKER。

2.当警报信号ALE有效时,LED开始以间隔0.1秒闪烁,同

CANCLE,LED加速闪烁,以间隔0.05秒闪烁,直到取消键    时扬声器响起,持续30秒后,如果没有按下取消键

CANCLE被按下

假设输入时钟是1kHz,则需要设计一个输出为10Hz的计数器作为0.1秒闪烁模块,20Hz的计数器作为0.05秒闪烁模块,分频系数分别是100和50。

3.将顶层文件下载至开发板中,利用开发板上面48MHz分

频,使用按键、时钟信号和LED发光二极管,进行演示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

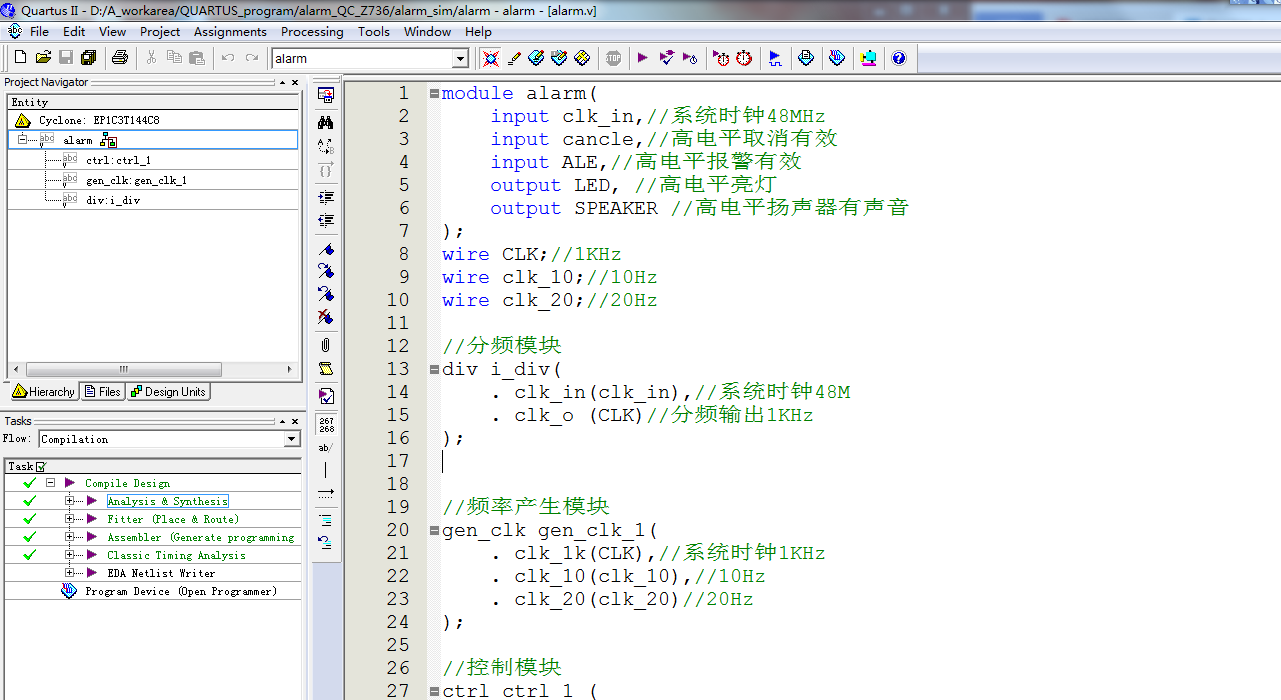

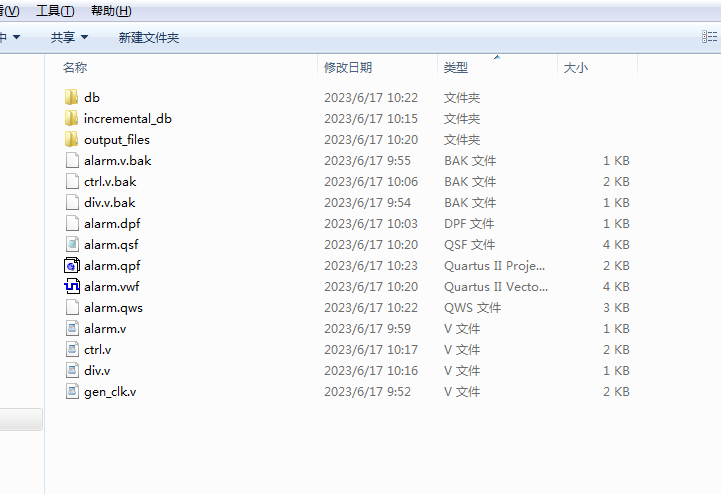

1. 工程文件

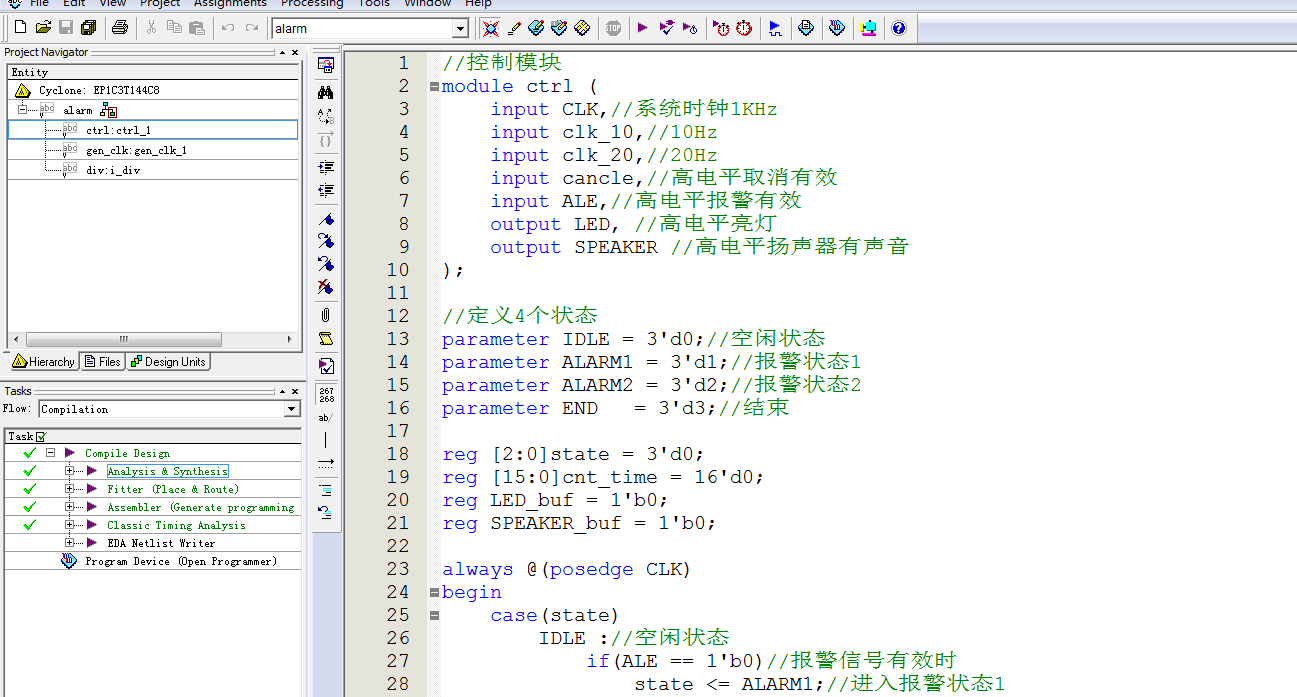

2. 程序文件

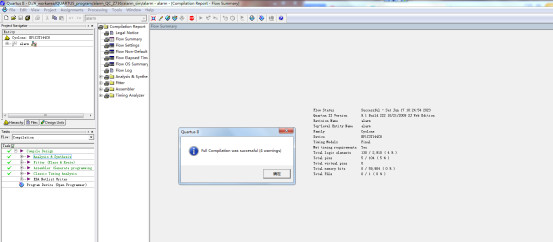

3. 程序编译

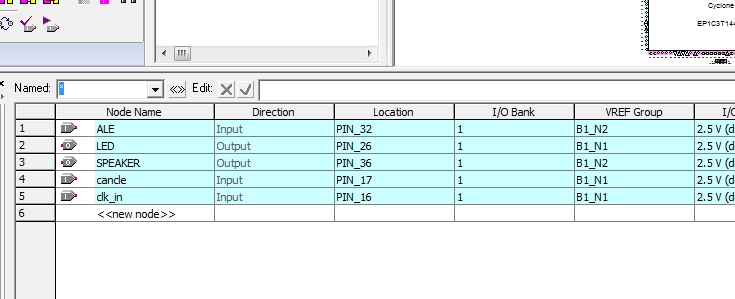

4. RTL图

5. 管脚分配

6. 仿真图

部分代码展示:

module alarm(
input clk_in,//系统时钟48MHz
input cancle,//高电平取消有效
input ALE,//高电平报警有效
output LED, //高电平亮灯
output SPEAKER //高电平扬声器有声音
);
wire CLK;//1KHz
wire clk_10;//10Hz
wire clk_20;//20Hz
//分频模块
div i_div(
. clk_in(clk_in),//系统时钟48M
. clk_o (CLK)//分频输出1KHz
);
//频率产生模块
gen_clk gen_clk_1(
. clk_1k(CLK),//系统时钟1KHz
. clk_10(clk_10),//10Hz
. clk_20(clk_20)//20Hz
);
//控制模块
ctrl ctrl_1 (
. CLK(CLK),//系统时钟1KHz
. clk_10(clk_10),//10Hz
. clk_20(clk_20),//20Hz
. cancle(cancle),//高电平取消有效
. ALE(ALE),//高电平报警有效
. LED(LED), //高电平亮灯
. SPEAKER(SPEAKER) //高电平扬声器有声音
);
endmodule

代码文件（付费下载）：
