Quartus自动售货机VHDL代码仿真

名称：Quartus自动售货机VHDL代码仿真

软件：Quartus

语言：VHDL

代码功能：

自动售货机,三种币值、两种商品

注意定义和设计的合理性

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

自动售货机设计.doc

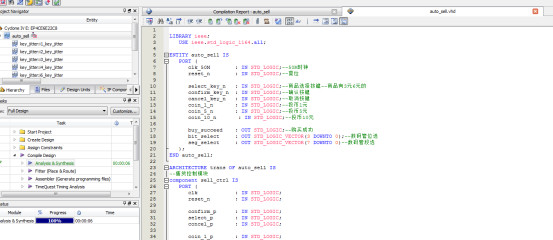

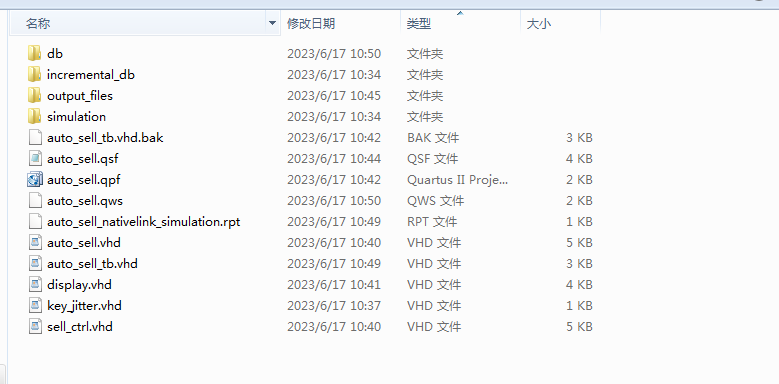

1. 工程文件

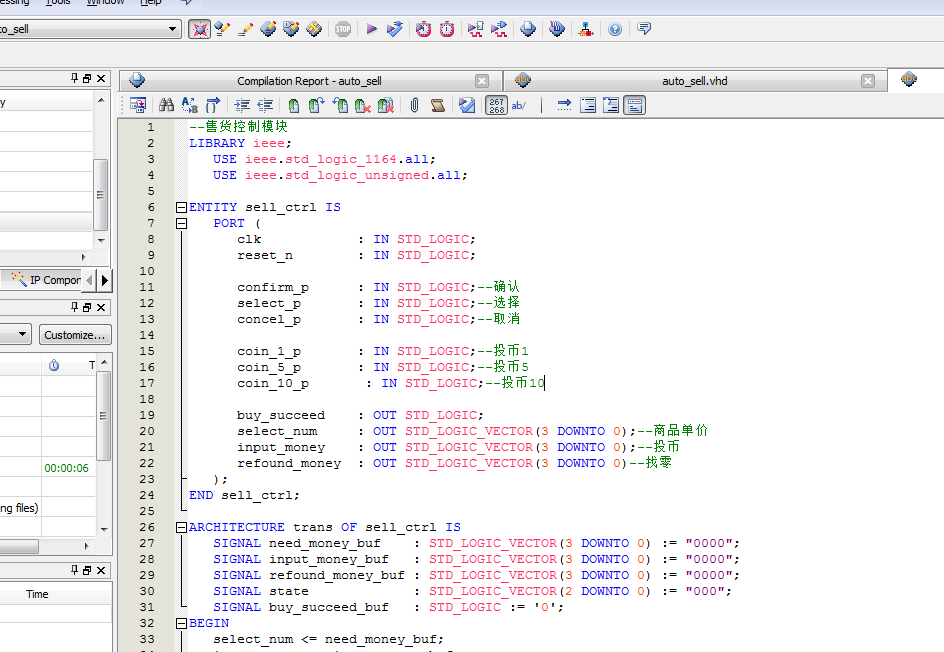

2. 程序文件

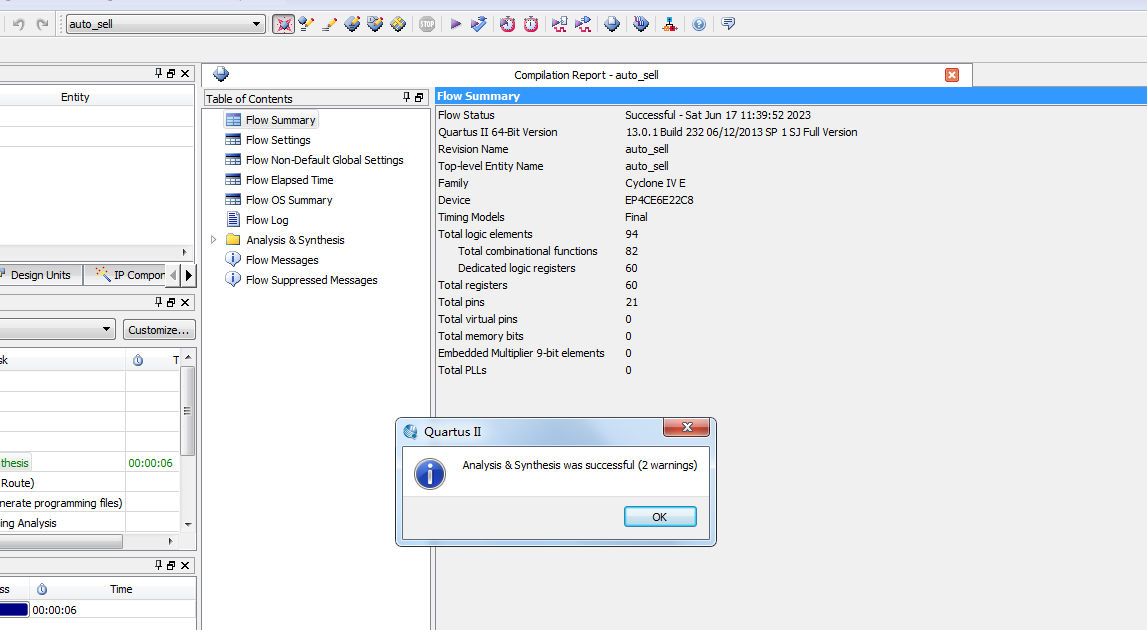

3. 程序编译

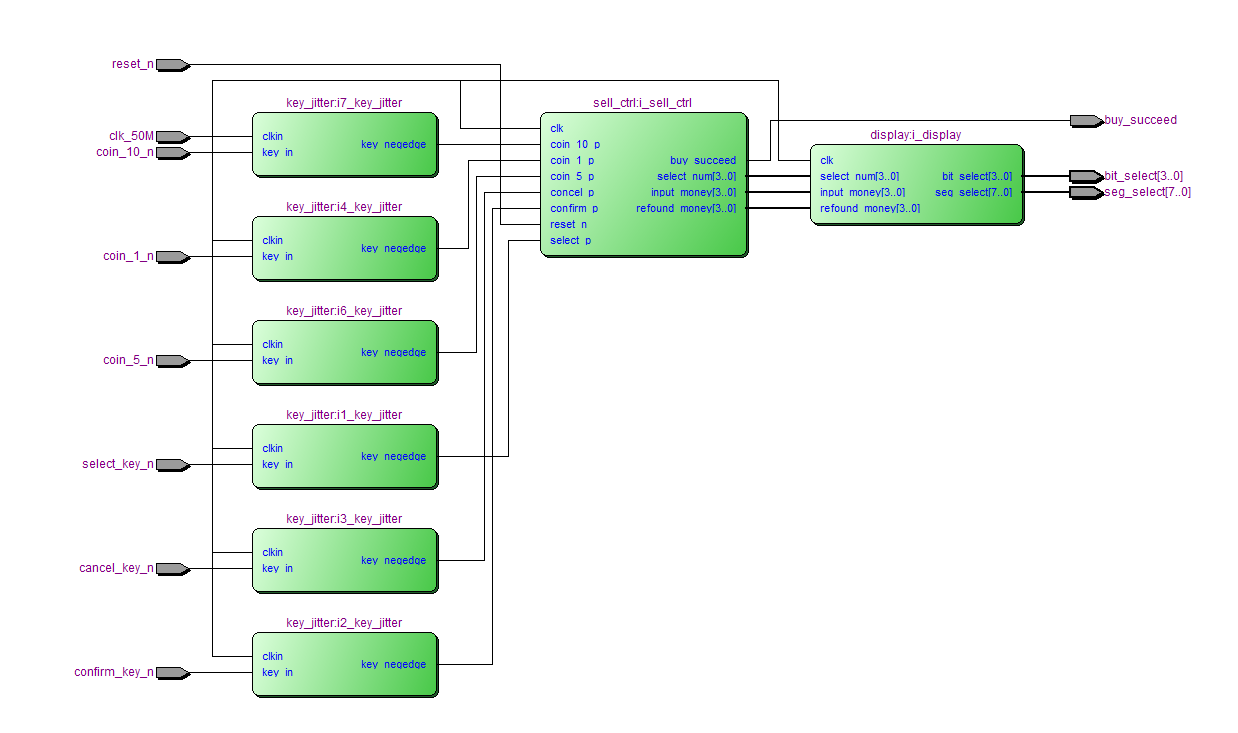

4. RTL图(电路图)

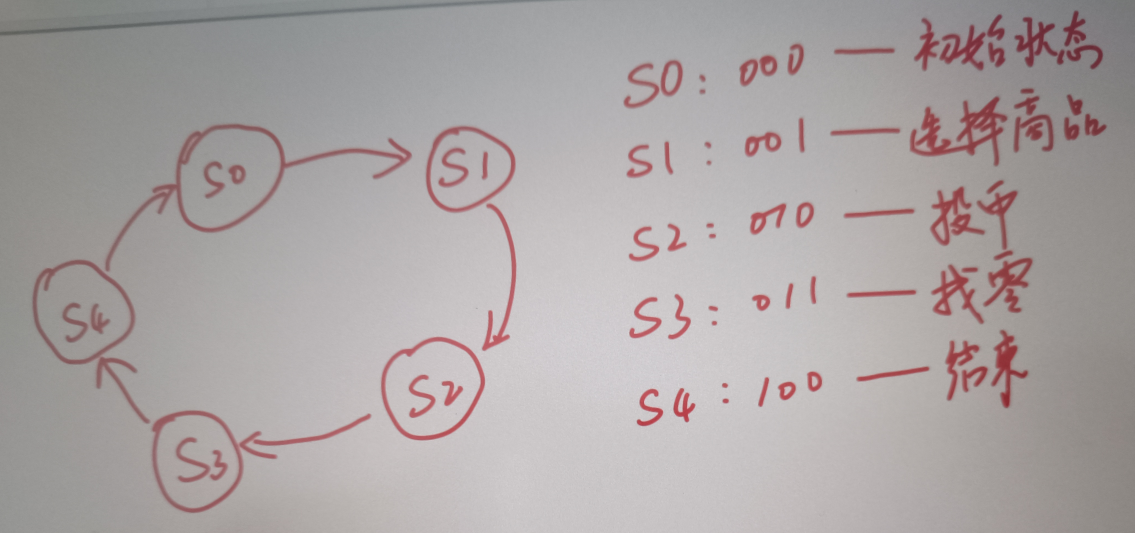

状态机图

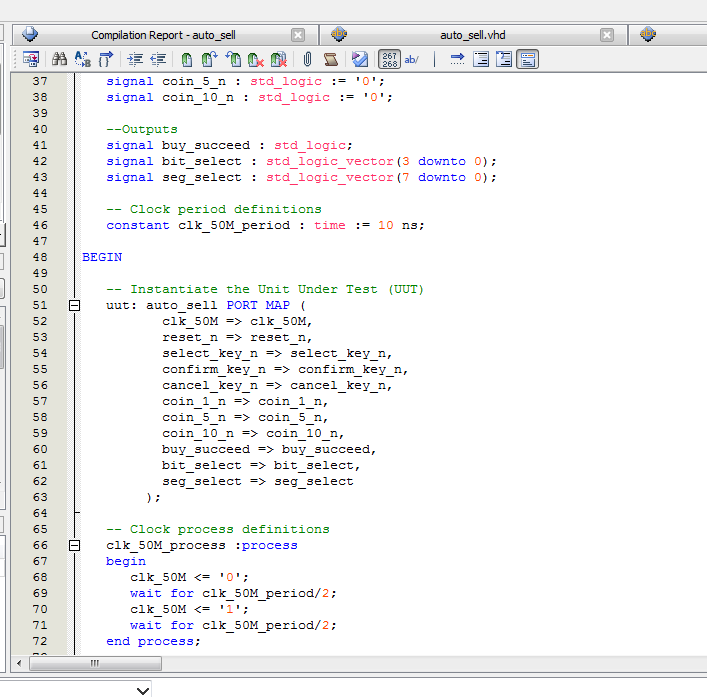

5. Testbench

6. modelsim仿真图

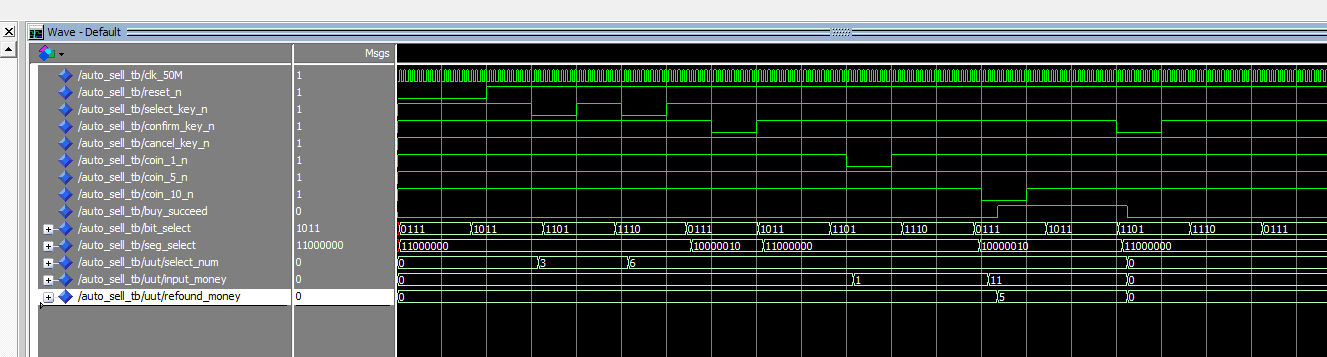

整体仿真图

按键模块仿真

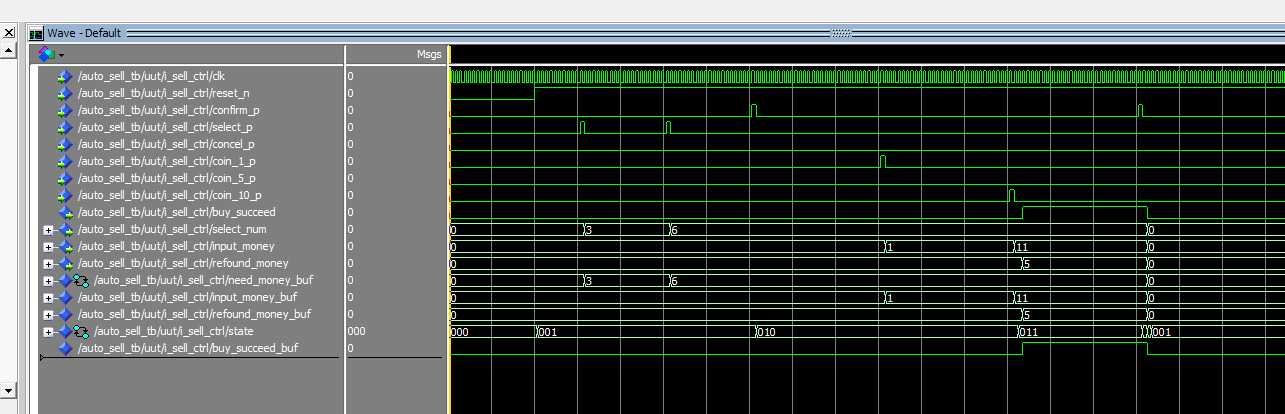

控制模块

仿真分析：售货机控制模块仿真，下图select_p按下2次，最终选择了6元商品（select_num=6），再按下确认键（confirm_p=1）后开始投币，先后投币了1,10元,共11元（input_money=11），找零金额为refound_money=5。

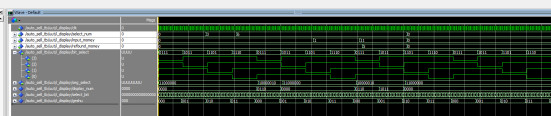

数码管显示模块仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY auto_sell IS
   PORT (
      clk_50M        : IN STD_LOGIC;--50M时钟
      reset_n        : IN STD_LOGIC;--复位

      select_key_n   : IN STD_LOGIC;--商品选择按键--商品有3元6元的
      confirm_key_n  : IN STD_LOGIC;--确认按键
      cancel_key_n   : IN STD_LOGIC;--取消按键
      coin_1_n       : IN STD_LOGIC;--投币1元
      coin_5_n       : IN STD_LOGIC;--投币5元
coin_10_n       : IN STD_LOGIC;--投币10元

      buy_succeed    : OUT STD_LOGIC;--购买成功
      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END auto_sell;
ARCHITECTURE trans OF auto_sell IS
--售货控制模块
component sell_ctrl IS
   PORT (
      clk            : IN STD_LOGIC;
      reset_n        : IN STD_LOGIC;

      confirm_p      : IN STD_LOGIC;
      select_p       : IN STD_LOGIC;
      concel_p       : IN STD_LOGIC;

      coin_1_p       : IN STD_LOGIC;
      coin_5_p       : IN STD_LOGIC;
coin_10_p       : IN STD_LOGIC;--投币10元

      buy_succeed    : OUT STD_LOGIC;
      select_num     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      input_money    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      refound_money  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END component;
--按键消抖模块
component key_jitter IS
   PORT (
      clkin        : IN STD_LOGIC;
      key_in       : IN STD_LOGIC;
      key_negedge  : OUT STD_LOGIC
   );
END component;
--显示模块
component display IS
   PORT (
      clk            : IN STD_LOGIC;

      select_num     : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      input_money    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      refound_money  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);

      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END component;
   SIGNAL select_num        : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL input_money       : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL refound_money     : STD_LOGIC_VECTOR(3 DOWNTO 0);

   SIGNAL confirm_p         : STD_LOGIC;
   SIGNAL select_p          : STD_LOGIC;
   SIGNAL concel_p          : STD_LOGIC;

   SIGNAL coin_1_p          : STD_LOGIC;
   SIGNAL coin_5_p          : STD_LOGIC;
SIGNAL coin_10_p          : STD_LOGIC;

   -- Declare intermediate signals for referenced outputs
   SIGNAL buy_succeed_buf : STD_LOGIC;
   SIGNAL bit_select_buf  : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL seg_select_buf  : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
   buy_succeed <= buy_succeed_buf;
   bit_select <= bit_select_buf;
   seg_select <= seg_select_buf;
--调用按键消抖模块
   i1_key_jitter : key_jitter
      PORT MAP (
         clkin        => clk_50M,
         key_in       => select_key_n,
         key_negedge  => select_p
      );


--调用按键消抖模块
   i2_key_jitter : key_jitter
      PORT MAP (
         clkin        => clk_50M,
         key_in       => confirm_key_n,
         key_negedge  => confirm_p
      );


--调用按键消抖模块
   i3_key_jitter : key_jitter
      PORT MAP (
         clkin        => clk_50M,
         key_in       => cancel_key_n,
         key_negedge  => concel_p
      );


--调用按键消抖模块
   i4_key_jitter : key_jitter
      PORT MAP (
         clkin        => clk_50M,
         key_in       => coin_1_n,
         key_negedge  => coin_1_p
      );


--调用按键消抖模块
   i6_key_jitter : key_jitter
      PORT MAP (
         clkin        => clk_50M,
         key_in       => coin_5_n,
         key_negedge  => coin_5_p
      );
--调用按键消抖模块
   i7_key_jitter : key_jitter
      PORT MAP (
         clkin        => clk_50M,
         key_in       => coin_10_n,
         key_negedge  => coin_10_p
      );

 --调用售货控制模块
   i_sell_ctrl : sell_ctrl
      PORT MAP (
         clk            => clk_50M,
         reset_n        => reset_n,

         confirm_p      => confirm_p,
         select_p       => select_p,
         concel_p       => concel_p,

         coin_1_p       => coin_1_p,
         coin_5_p       => coin_5_p,
coin_10_p      => coin_10_p,

         buy_succeed    => buy_succeed_buf,
         select_num     => select_num,
         input_money    => input_money,
         refound_money  => refound_money
      );


 --调用显示模块
   i_display : display
      PORT MAP (
         clk            => clk_50M,

         select_num     => select_num,
         input_money    => input_money,
         refound_money  => refound_money,

         bit_select     => bit_select_buf,
         seg_select     => seg_select_buf
      );

END trans;
