Quartus自动售货机Verilog代码仿真

名称：Quartus自动售货机Verilog代码仿真

软件：Quartus

语言：Verilog

代码功能：自动售货机，三种币值、两种商品，注意定义和设计的合理性

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

自动售货机设计文档.doc

1. 工程文件

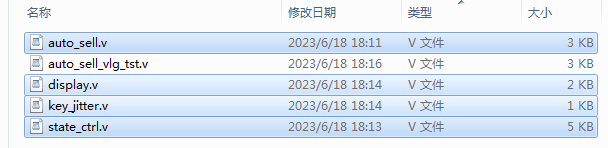

2. 程序文件

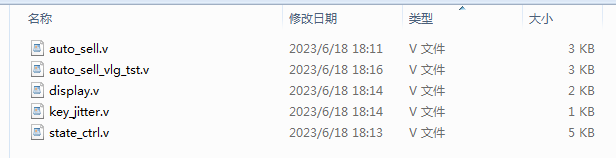

3. 程序编译

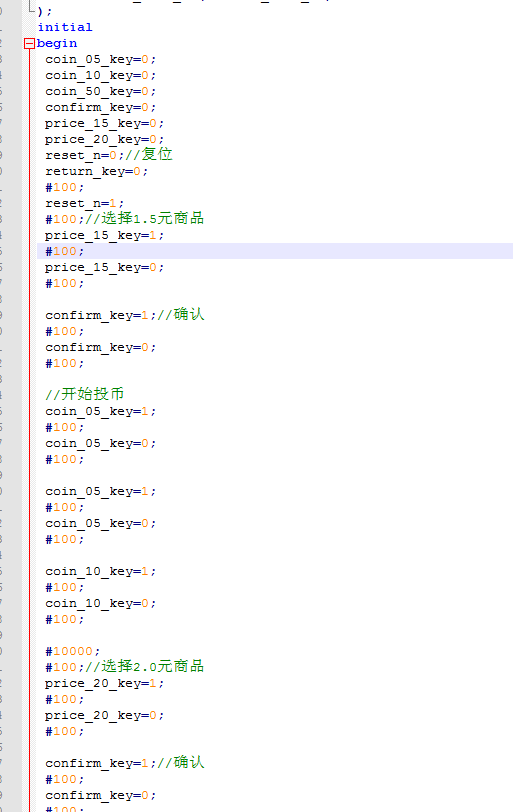

4. Testbench

5. 仿真图

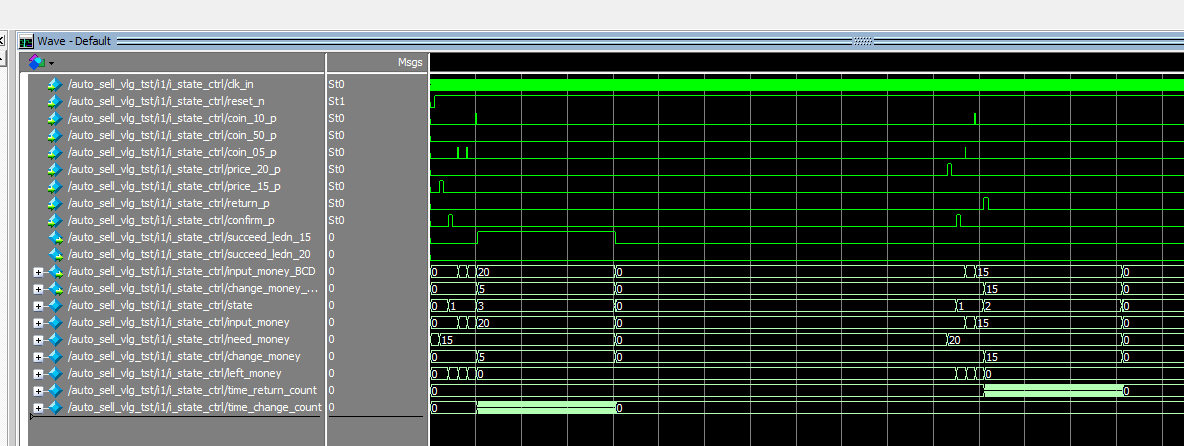

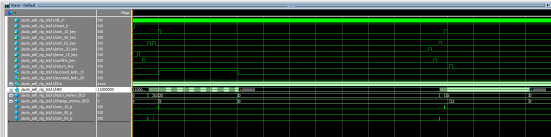

整体仿真图

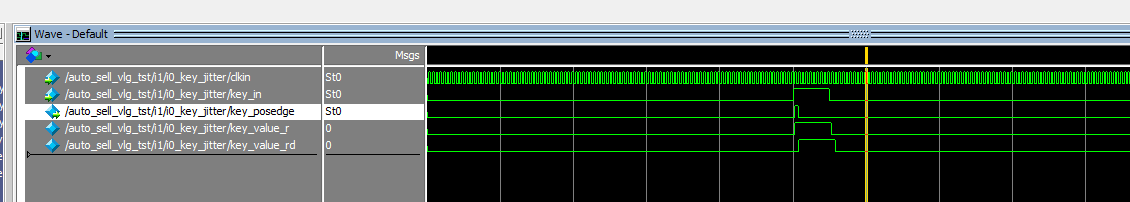

按键上升沿检测仿真

状态机控制模块

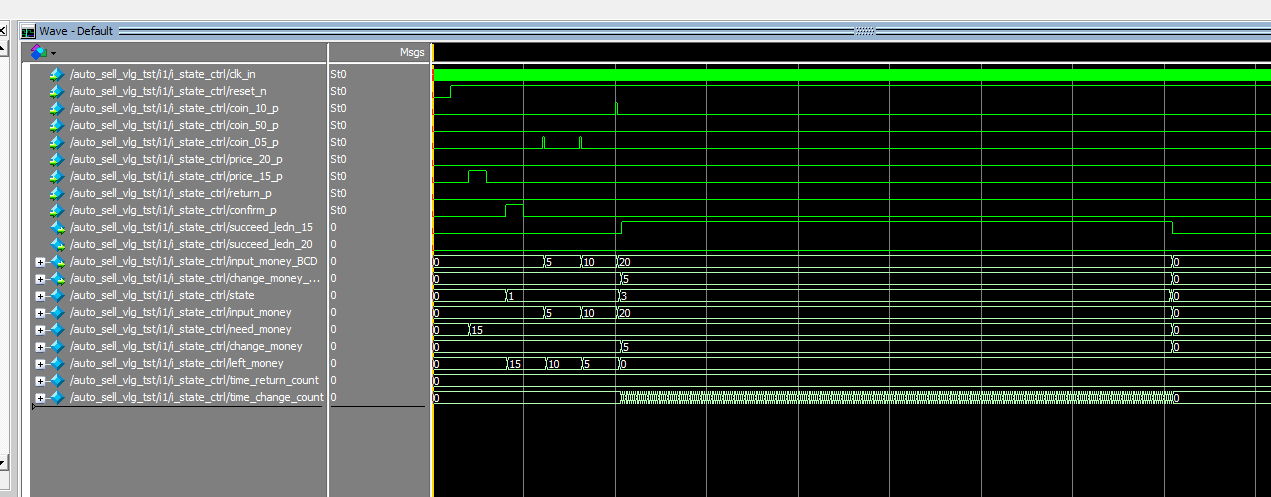

下图为，选择1.5元商品，依次付款0.5+0.5+1.0=2.0元，然后1.5元商品的出货指示灯亮。并找零0.5元。

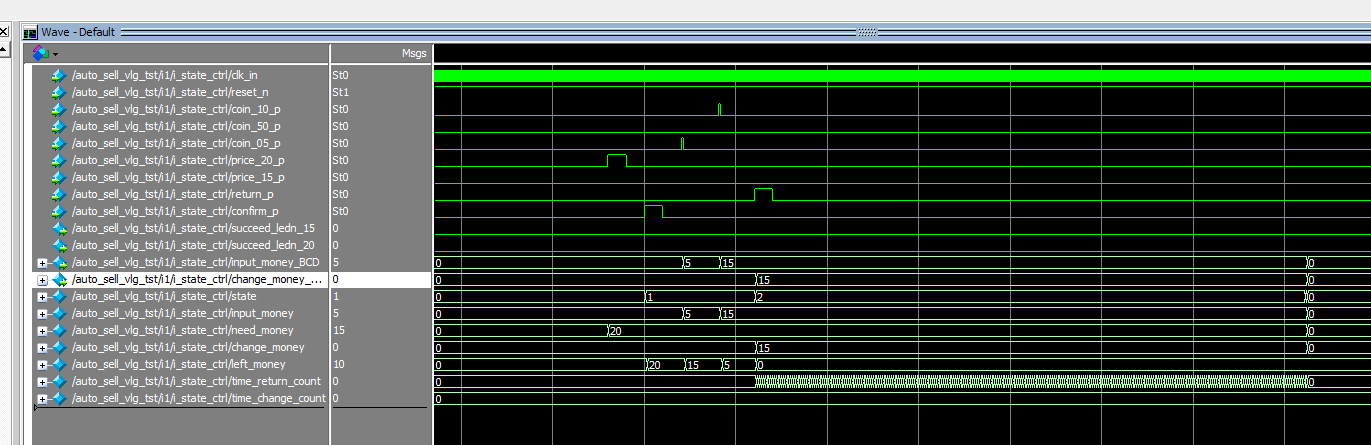

下图为，选择2.0元商品，依次付款0.5+1.0=1.5元，(金额不足)然后按下退币键，退币1.5元。

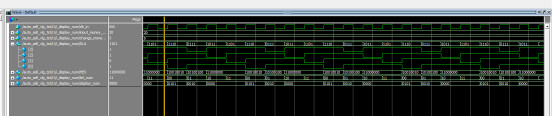

显示模块

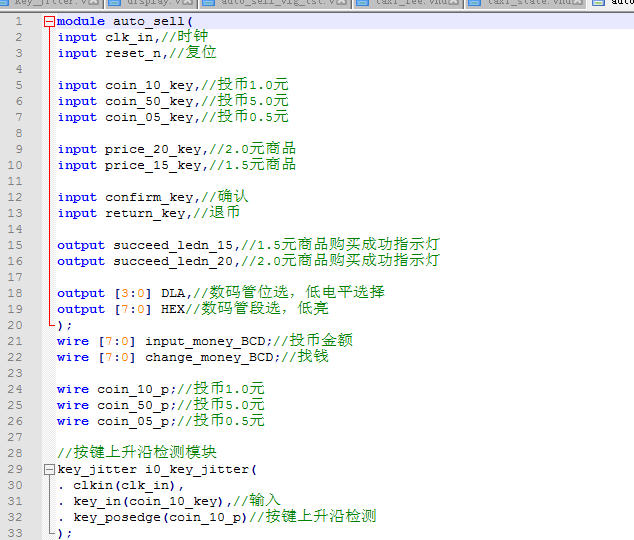

部分代码展示:

module auto_sell(
input clk_in,//时钟
input reset_n,//复位
input coin_10_key,//投币1.0元
input coin_50_key,//投币5.0元
input coin_05_key,//投币0.5元
input price_20_key,//2.0元商品
input price_15_key,//1.5元商品
input confirm_key,//确认
input return_key,//退币
output succeed_ledn_15,//1.5元商品购买成功指示灯
output succeed_ledn_20,//2.0元商品购买成功指示灯
output [3:0] DLA,//数码管位选，低电平选择
output [7:0] HEX//数码管段选，低亮
);
wire [7:0] input_money_BCD;//投币金额
wire [7:0] change_money_BCD;//找钱
wire coin_10_p;//投币1.0元
wire coin_50_p;//投币5.0元
wire coin_05_p;//投币0.5元
//按键上升沿检测模块
key_jitter i0_key_jitter(
. clkin(clk_in),
. key_in(coin_10_key),//输入
. key_posedge(coin_10_p)//按键上升沿检测
);
//按键上升沿检测模块
key_jitter i1_key_jitter(
. clkin(clk_in),
. key_in(coin_50_key),//输入
. key_posedge(coin_50_p)//按键上升沿检测
);
//按键上升沿检测模块
key_jitter i2_key_jitter(
. clkin(clk_in),
. key_in(coin_05_key),//输入
. key_posedge(coin_05_p)//按键上升沿检测
);
//状态控制模块
state_ctrl i_state_ctrl(
. clk_in(clk_in),//时钟100Hz
. reset_n(reset_n),//系统复位
. coin_10_p(coin_10_p),//投币1.0元
. coin_50_p(coin_50_p),//投币5.0元
. coin_05_p(coin_05_p),//投币0.5元
. price_20_p(price_20_key),//2.0元商品
. price_15_p(price_15_key),//1.5元商品
. return_p(return_key),//退币键
. confirm_p(confirm_key),//确认
. succeed_ledn_15(succeed_ledn_15),//1.5元商品购买成功指示灯
. succeed_ledn_20(succeed_ledn_20),//2.0元商品购买成功指示灯
. input_money_BCD(input_money_BCD),//投币金额
. change_money_BCD(change_money_BCD)//找钱
);
//数码管显示模块
display_num i_display_num(
. clk_in(clk_in),//100Hz
. input_money_BCD(input_money_BCD),//投币金额
. change_money_BCD(change_money_BCD),//找钱
. DLA(DLA),//数码管位选，低电平选择
. HEX(HEX)//数码管段选，低亮
);
endmodule

代码文件（付费下载）：
