Quartus循环彩灯设计VHDL代码仿真

名称：Quartus循环彩灯设计VHDL代码仿真

软件：Quartus

语言：VHDL

代码功能：

循环彩灯控制

设备及软件：装有Quartus II软件完成设计数字系统的计算机

目的：1．了解系统相关功能电路图与印刷电路图的设计、绘制，并完成相关流程的设计以及硬件描述语言VHDL程序的编写、设计与综合和调试仿真工作；

      2．学会Quartus II软件完成设计系统的设计与综合；

      3．掌握该数字电路系统的仿真调试，分析系统功能实现的可行性等。

任务：用EDA技术设计一循环彩灯控制电路，具体要求如下：

1．共有红、绿、黄3色彩灯各9个，

2．动作类型：1）先红灯，后绿灯，再黄灯，分别按0.5S的速度跑动一次；2）全部红灯亮5S；3）黄灯5S；4）绿灯5S；5）前四种类型连续运行

3．要求使用7段数码管显示当前显示的类型；使用键盘电路选择类型。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

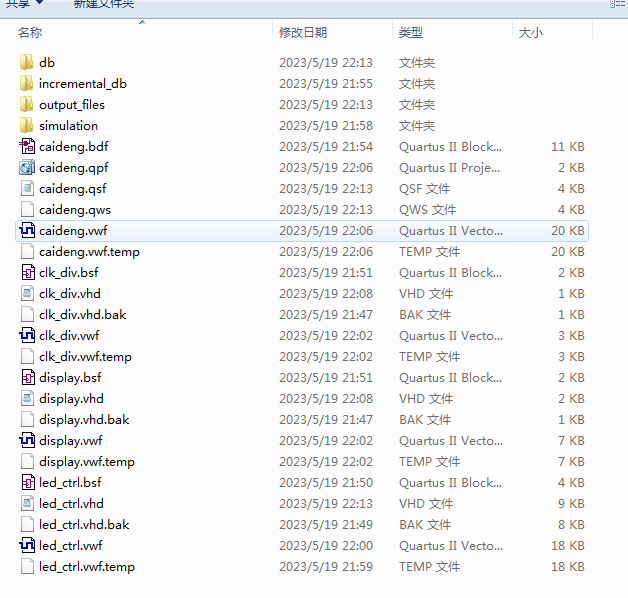

1. 工程文件

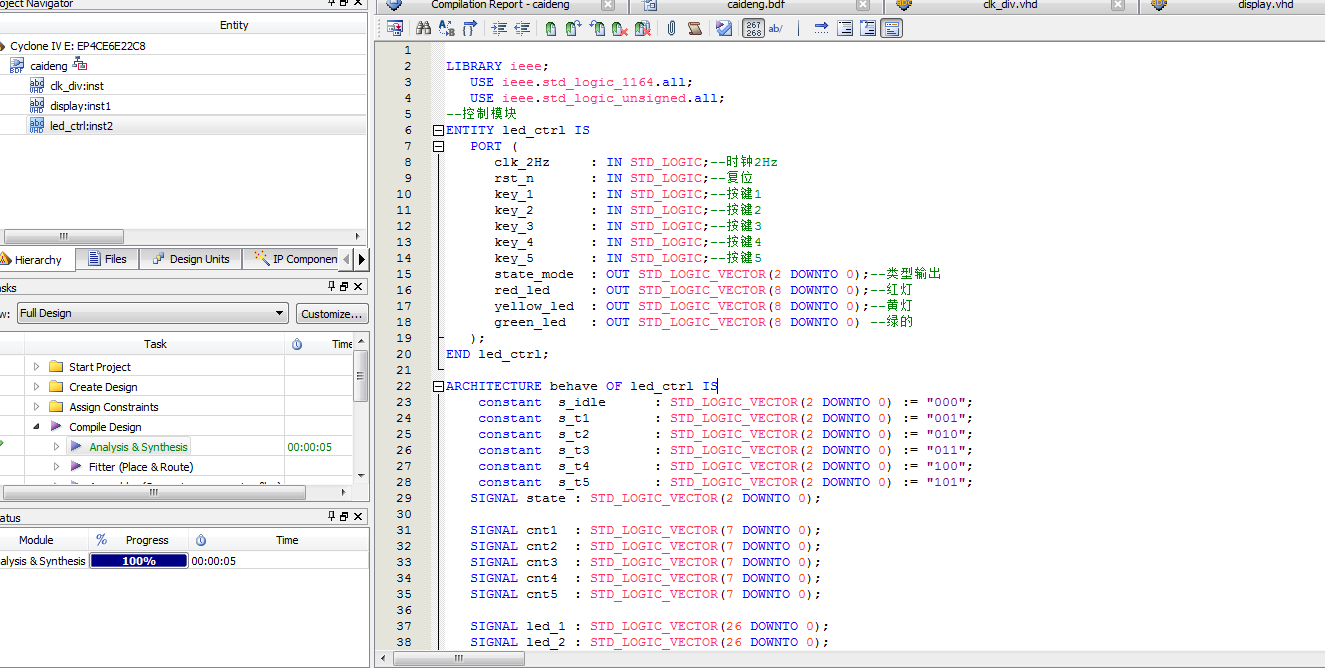

2. 程序文件

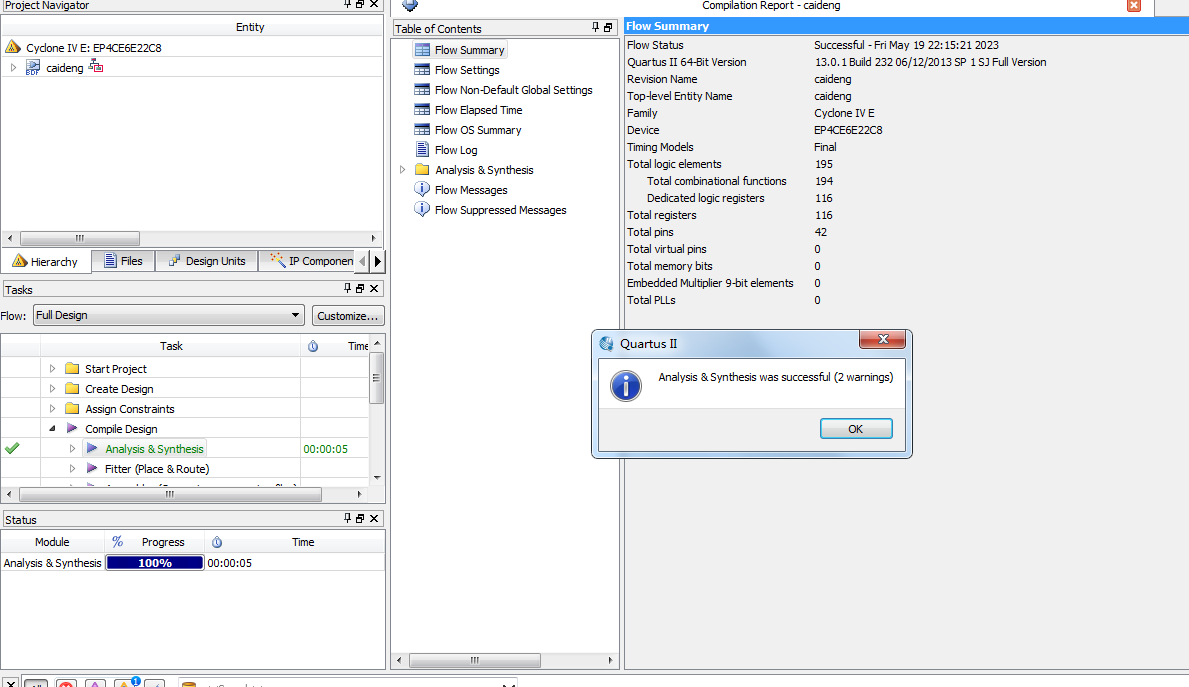

3. 程序编译

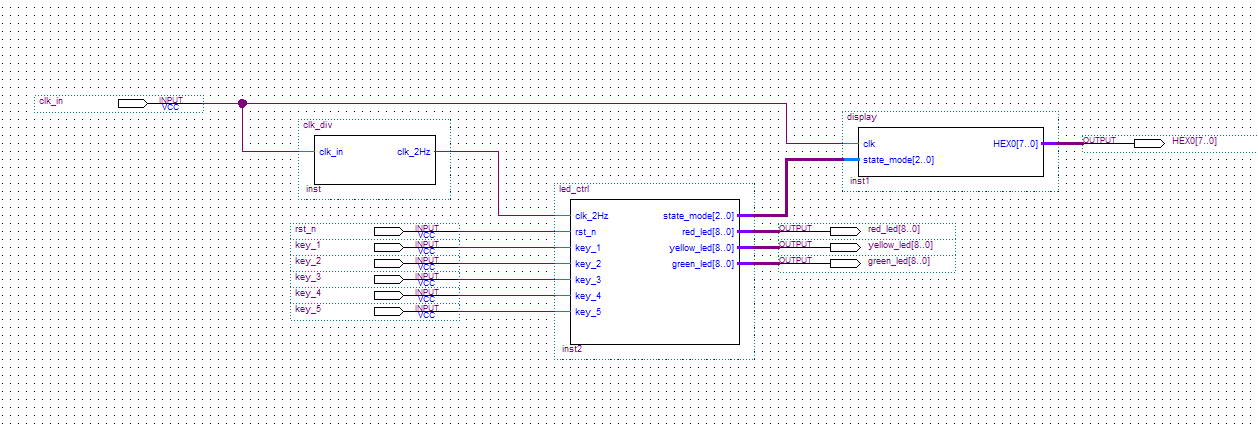

4. 总体框图

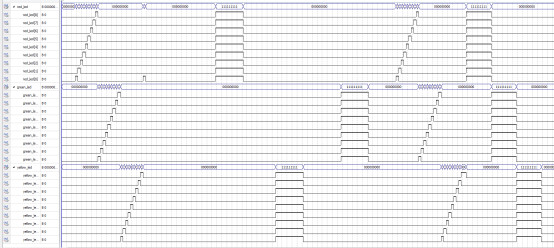

5. 仿真图

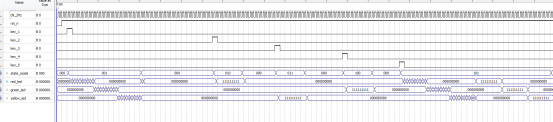

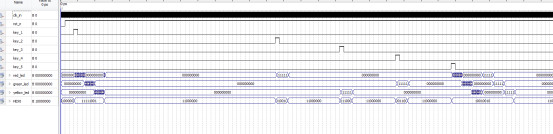

整体仿真图

分频模块

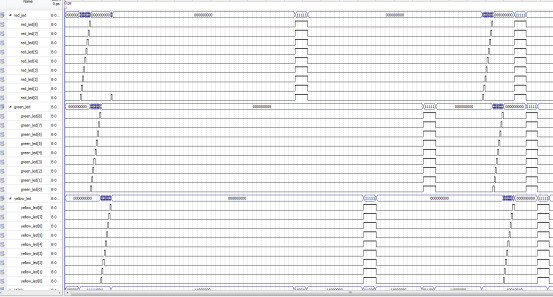

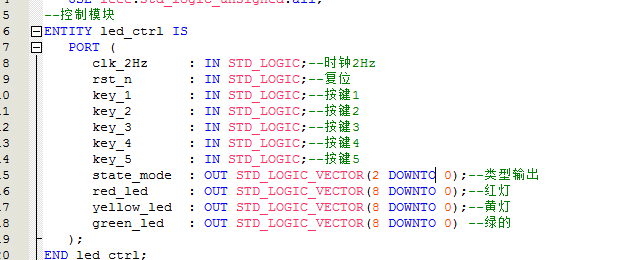

控制模块

数码管显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--分频模块
ENTITY clk_div IS
   PORT (
      clk_in   : IN STD_LOGIC;--输入时钟
      clk_2Hz  : OUT STD_LOGIC--输出2Hz
   );
END clk_div;
ARCHITECTURE behave OF clk_div IS
   SIGNAL clk : STD_LOGIC := '0';
   SIGNAL cnt : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN
   PROCESS (clk_in)
   BEGIN
      IF (clk_in'EVENT AND clk_in = '1') THEN
         IF (cnt >= "01100011") THEN--计数0~99
            cnt <= "00000000";
         ELSE
            cnt <= cnt + "00000001";--计数
         END IF;
      END IF;
   END PROCESS;


   PROCESS (clk_in)
   BEGIN
      IF (clk_in'EVENT AND clk_in = '1') THEN
         IF (cnt >= "00110001") THEN--大于49
            clk <= '1';--高电平
         ELSE
            clk <= '0';--低电平
         END IF;
      END IF;
   END PROCESS;


   clk_2Hz <= clk;--输出2Hz（0.5s）

END behave;
