秒表计时器Verilog代码Quartus 小脚丫开发板

名称：秒表计时器Verilog代码Quartus  小脚丫开发板

软件：Quartus

语言：Verilog

代码功能：

基本要求:设计0.0秒至9.9秒(小数点需显示)的秒表计时器,计时精度为0.1秒,具备复位清零和暂停功能。

一个可以计时9.9秒的计时器实际上就是一个99进制的计数器,它意味着两个数码管需要以循环的方式将0.0,

0.1.9.9等数字依次显示,且间隔时间为0.1秒,如下图所示。

扩展要求:(1)计时到9.9秒时,秒表自动暂停,并在数码管上显示9.9。

(2)自行设计的其他功能,如发光二极管闪烁、可通过按键设定暂停时间等。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

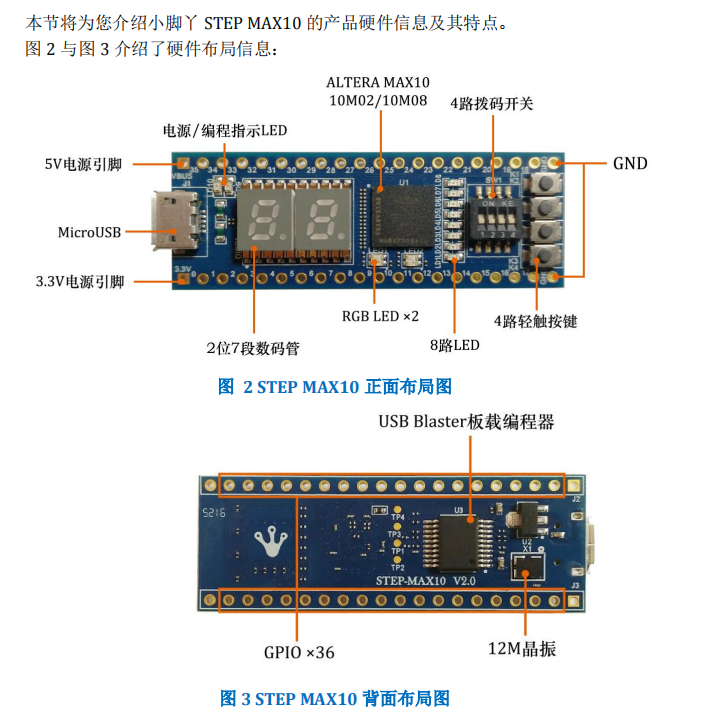

本代码已在小脚丫开发板验证，小脚丫开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

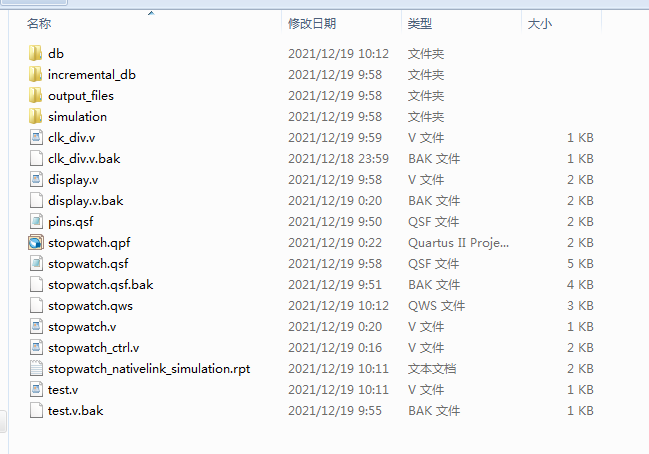

1. 工程文件

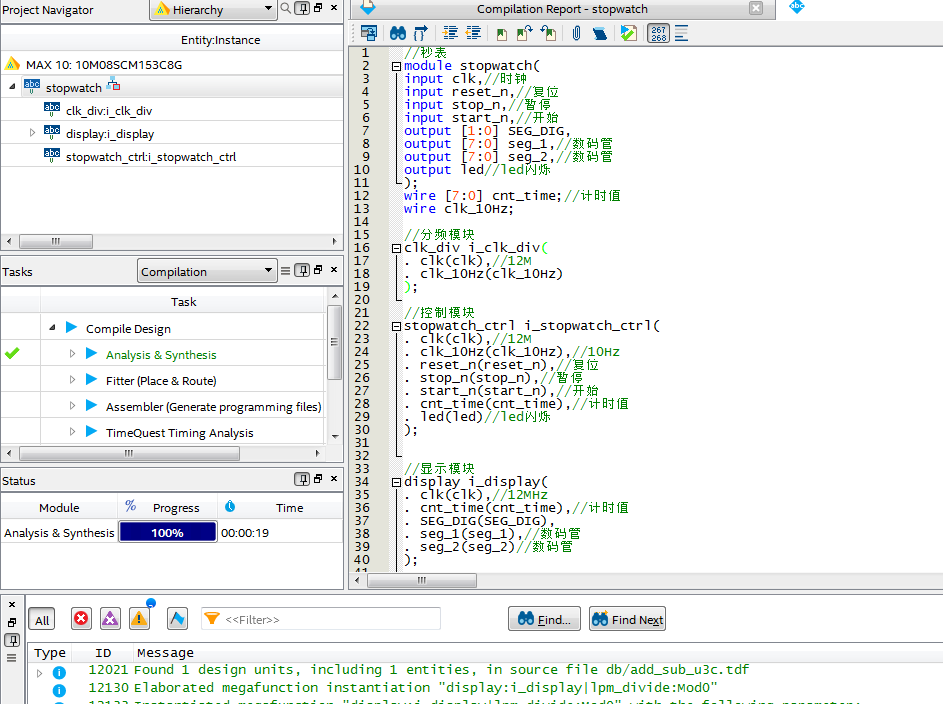

2. 程序文件

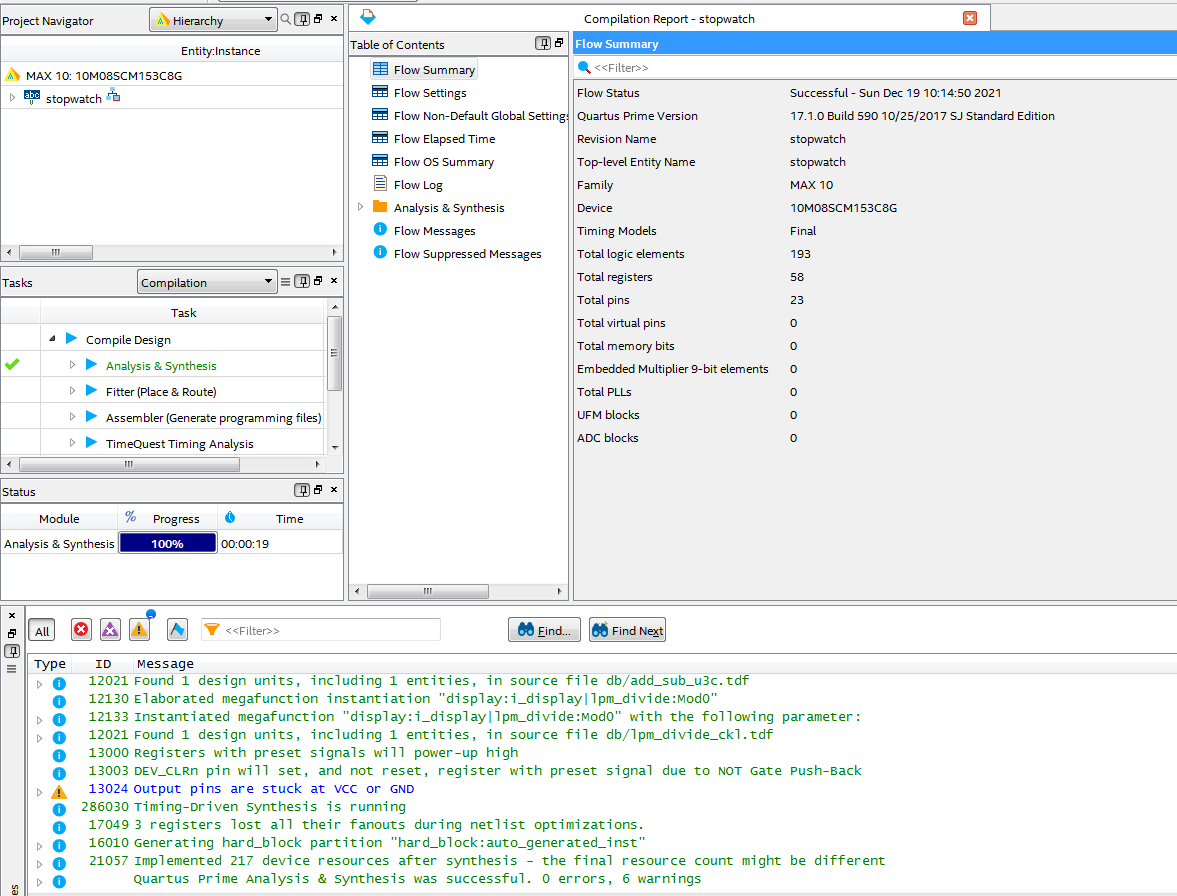

3. 程序编译

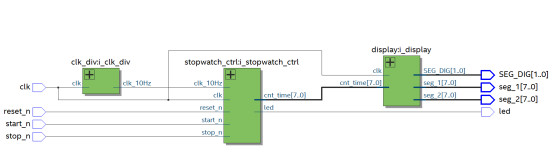

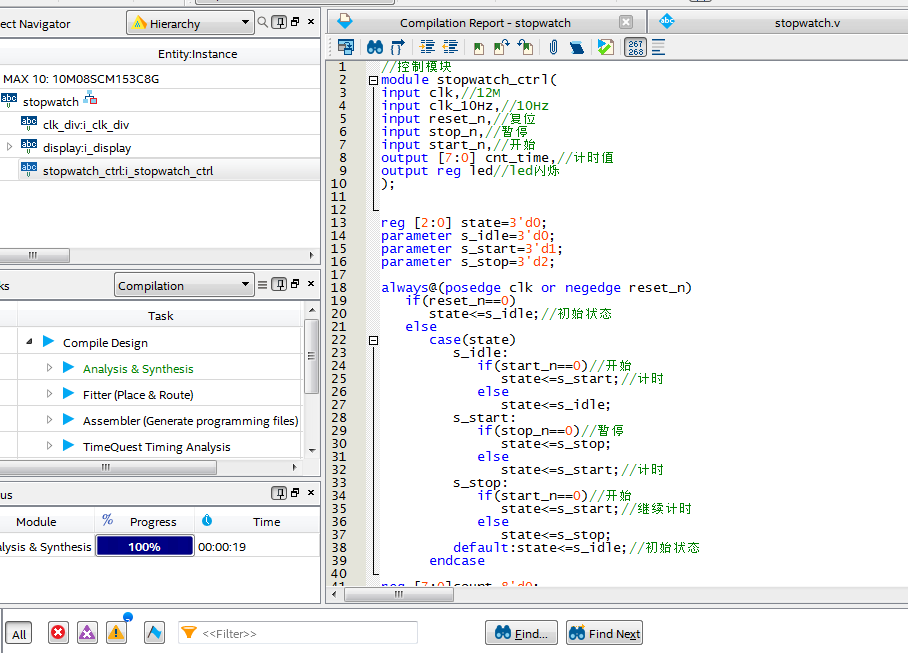

4. RTL图

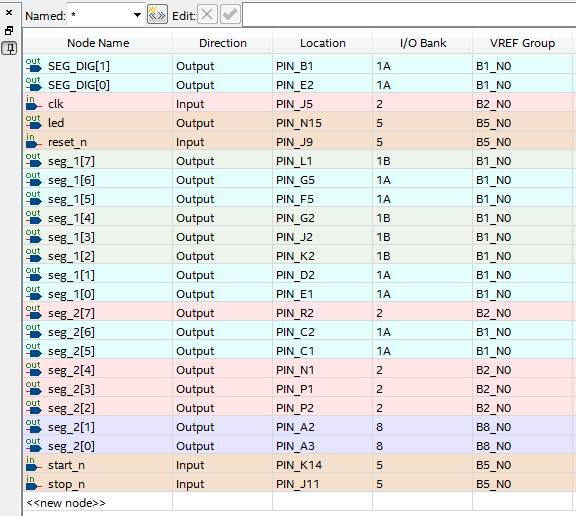

5. 管脚分配

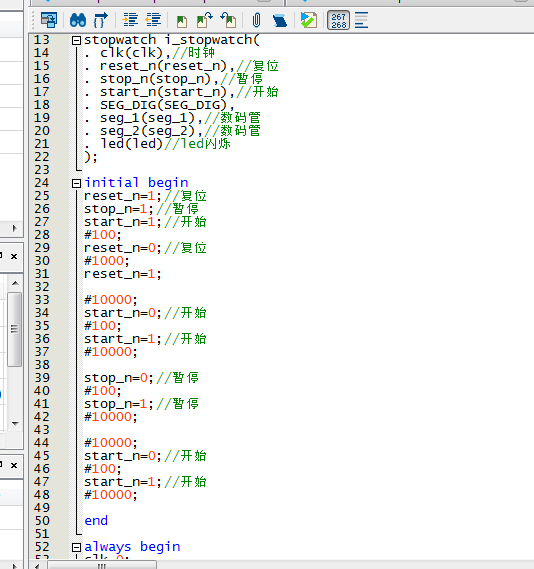

6. Testbench

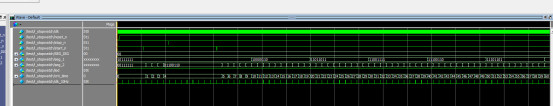

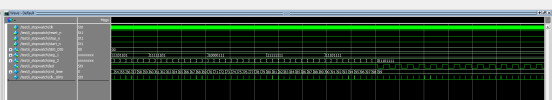

7. 仿真图

部分代码展示:

//秒表
module stopwatch(
input clk,//时钟
input reset_n,//复位
input stop_n,//暂停
input start_n,//开始
output [1:0] SEG_DIG,
output [7:0] seg_1,//数码管
output [7:0] seg_2,//数码管
output led//led闪烁
);
wire [7:0] cnt_time;//计时值
wire clk_10Hz;
//分频模块
clk_div i_clk_div(
. clk(clk),//12M
. clk_10Hz(clk_10Hz)
);
//控制模块
stopwatch_ctrl i_stopwatch_ctrl(
. clk(clk),//12M
. clk_10Hz(clk_10Hz),//10Hz
. reset_n(reset_n),//复位
. stop_n(stop_n),//暂停
. start_n(start_n),//开始
. cnt_time(cnt_time),//计时值
. led(led)//led闪烁
);
//显示模块
display i_display(
. clk(clk),//12MHz
. cnt_time(cnt_time),//计时值
. SEG_DIG(SEG_DIG),
. seg_1(seg_1),//数码管
. seg_2(seg_2)//数码管
);
endmodule
