频率计的设计Verilog代码Quartus仿真

名称：频率计的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

实训要求

1.用FPGA实现8位频率计的设计

2、被测频率范围为00000000到99999999Hz  3用8个八段数码管显示测频结果  4、其它功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

仿真设计文档.doc

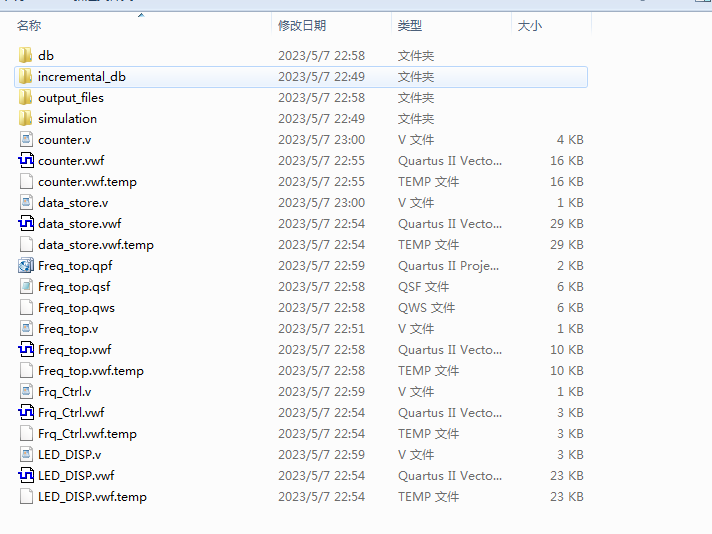

1. 工程文件

a

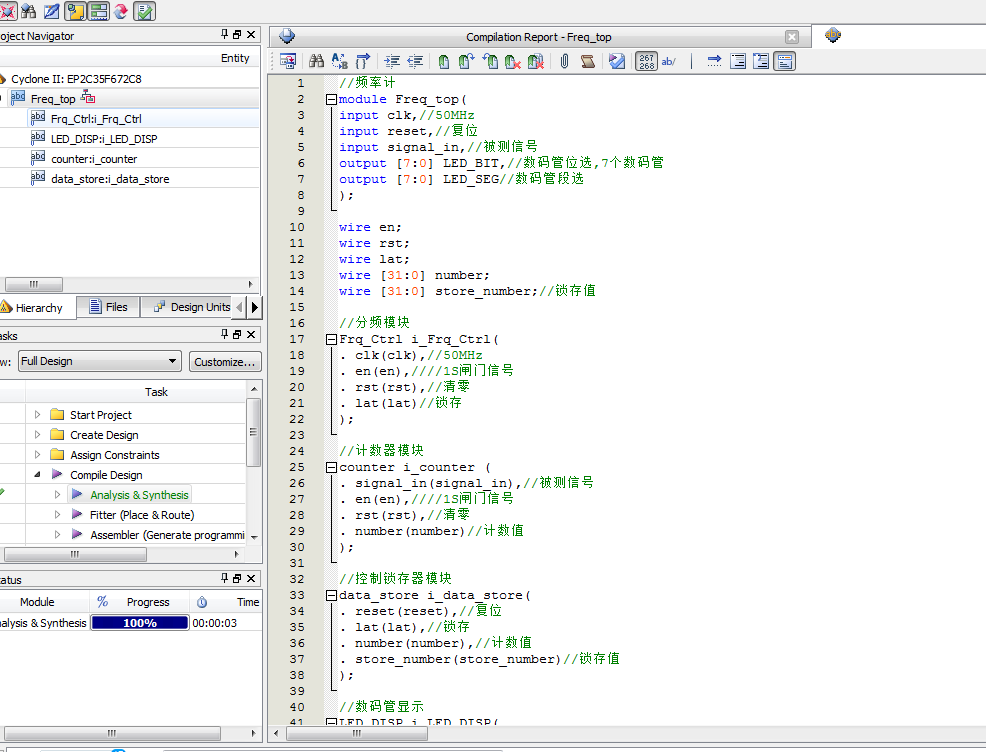

2. 程序文件

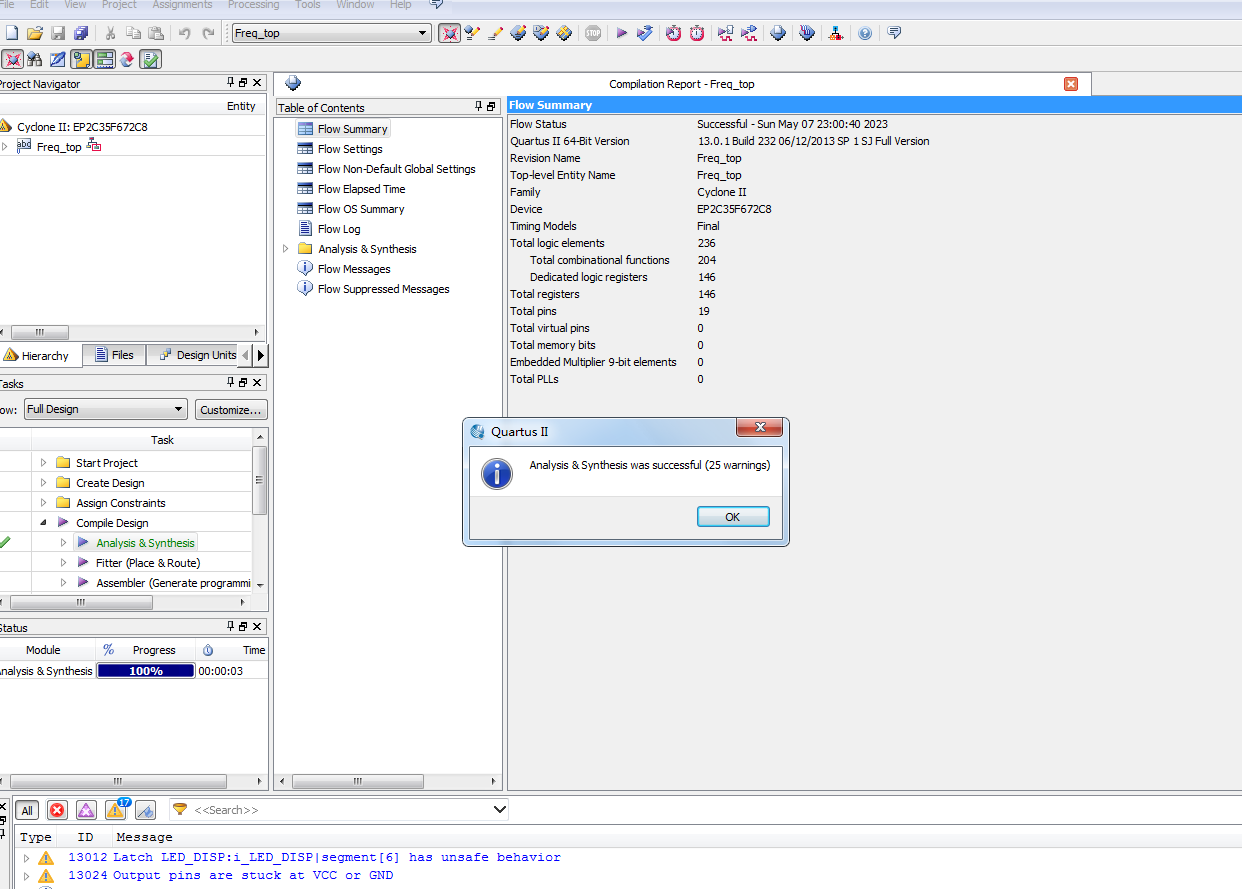

3. 程序编译

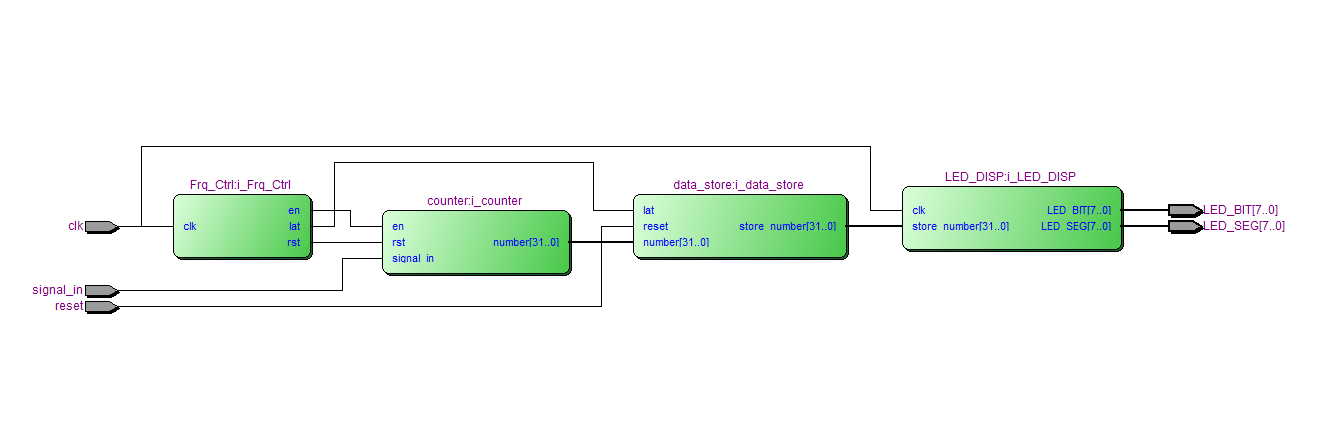

4. RTL图

5. 仿真图

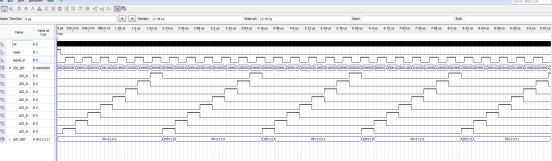

整体仿真图

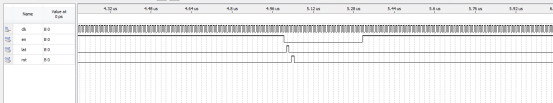

控制信号产生模块

计数器模块

控制锁存器模块

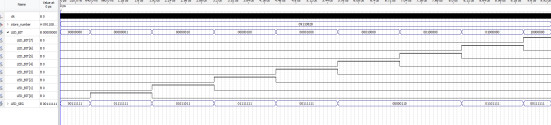

动态显示模块

部分代码展示:

//频率计
module Freq_top(
input clk,//50MHz
input reset,//复位
input signal_in,//被测信号
output [7:0] LED_BIT,//数码管位选,7个数码管
output [7:0] LED_SEG//数码管段选
);
wire en;
wire rst;
wire lat;
wire [31:0] number;
wire [31:0] store_number;//锁存值
//控制信号产生模块
Frq_Ctrl i_Frq_Ctrl(
. clk(clk),//50MHz
. en(en),////1S闸门信号
. rst(rst),//清零
. lat(lat)//锁存
);
//计数器模块
counter i_counter (
. signal_in(signal_in),//被测信号
. en(en),////1S闸门信号
. rst(rst),//清零
. number(number)//计数值
);
//控制锁存器模块
data_store i_data_store(
. reset(reset),//复位
. lat(lat),//锁存
. number(number),//计数值
. store_number(store_number)//锁存值
);
//数码管显示
LED_DISP i_LED_DISP(
. clk(clk),//
. store_number(store_number),//锁存值
. LED_BIT(LED_BIT),//数码管位选,4个数码管
. LED_SEG(LED_SEG)//数码管段选
);
endmodule

代码文件（付费下载）：
