频率设计与仿真Verilog代码vivado ego1开发板

名称：频率设计与仿真Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

要求

1、波形:方波

2、测频范围为100MHz以下

3、测频精度为1Hz

4、能够将測得的频率以十进制方式显示在8个数码管上

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在 ego1开发板验证， ego1开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

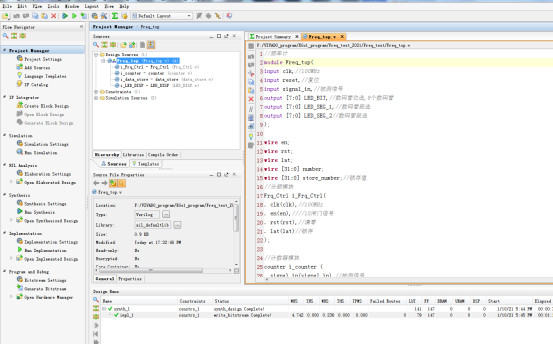

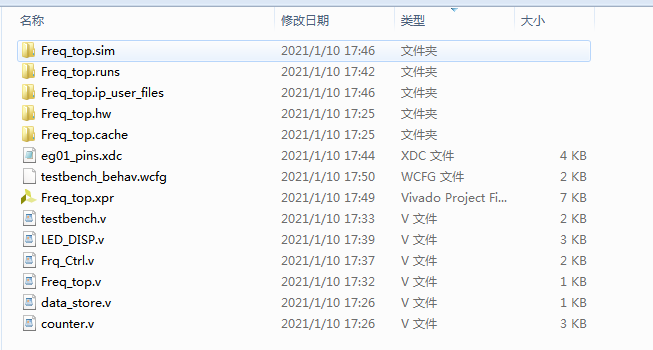

1. 工程文件

2. 程序文件

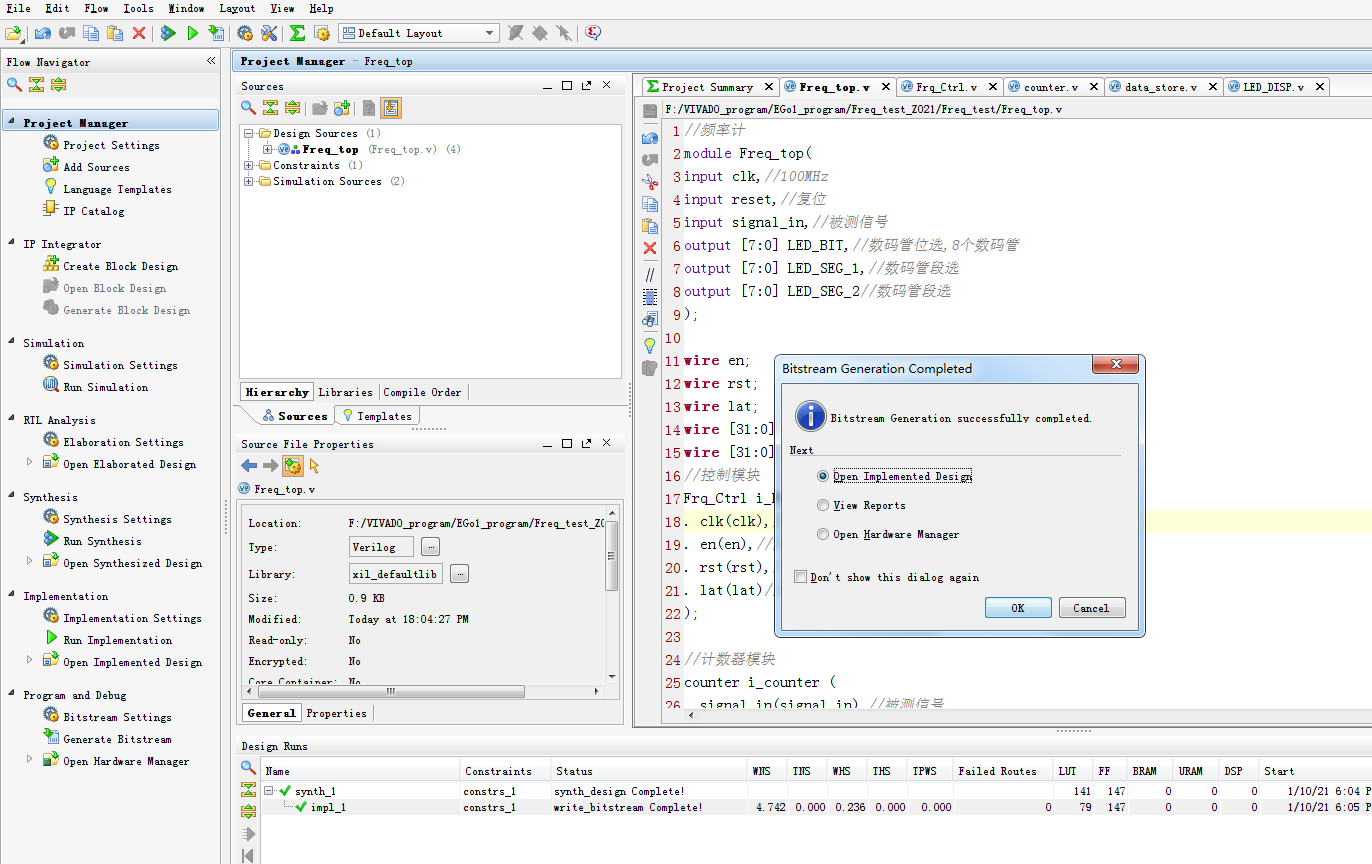

3. 程序编译

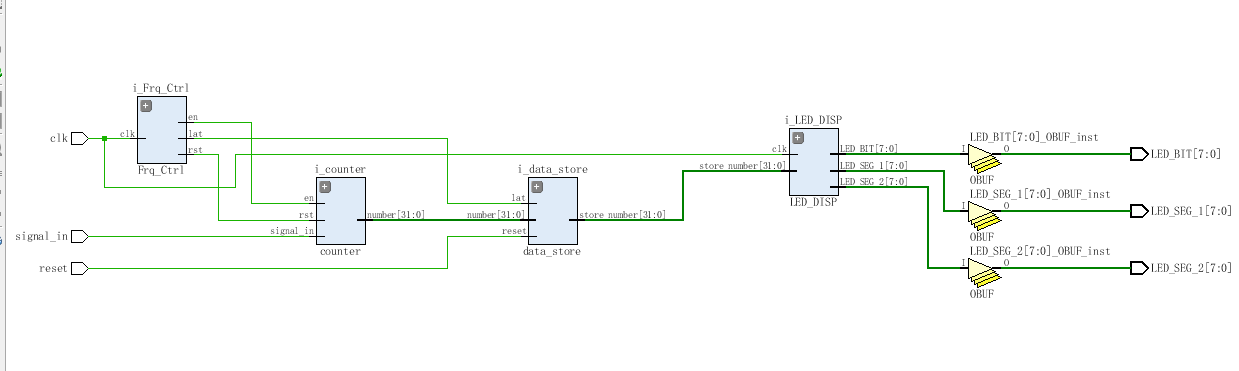

4. RTL图

5. 资源占用

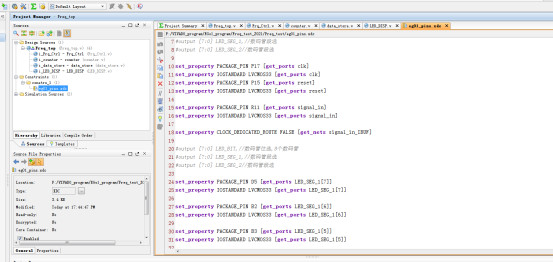

6. 管脚分配

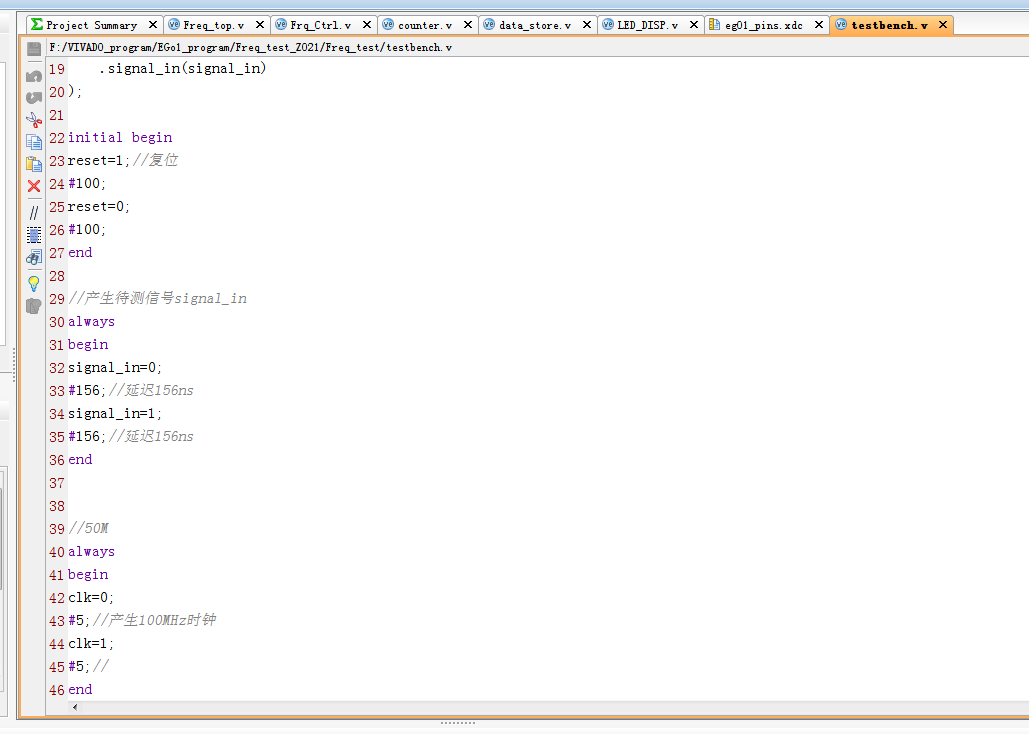

7. Testbench

8. 仿真图

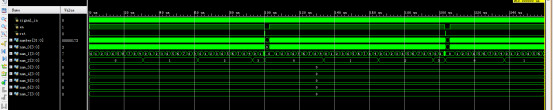

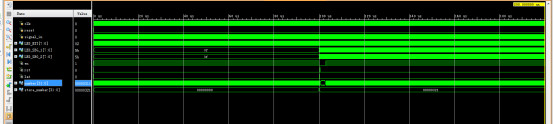

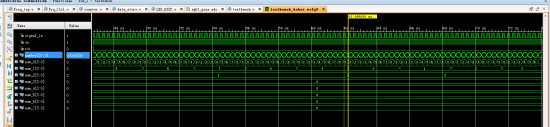

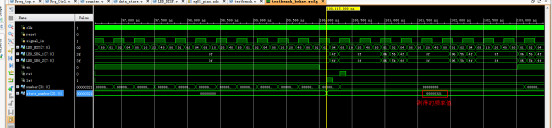

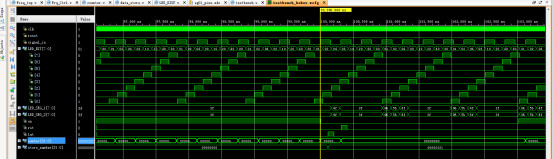

整体仿真图

控制模块仿真图

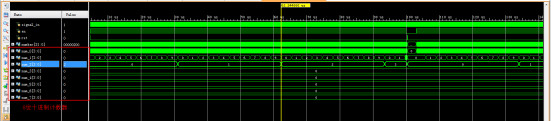

计数器模块仿真图

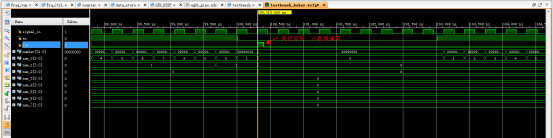

锁存器模块仿真图

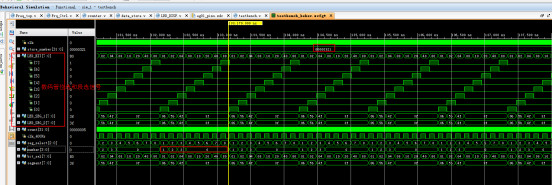

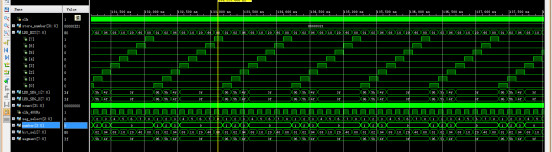

显示模块仿真图

部分代码展示:

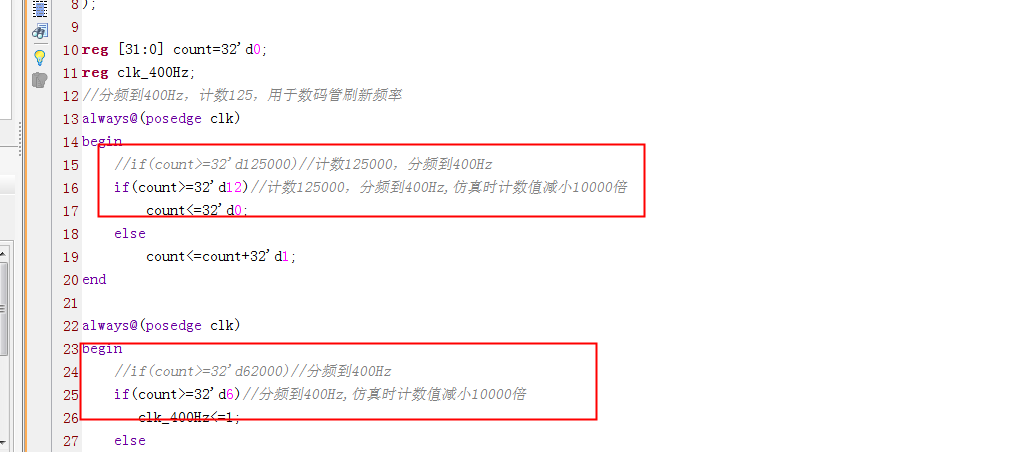

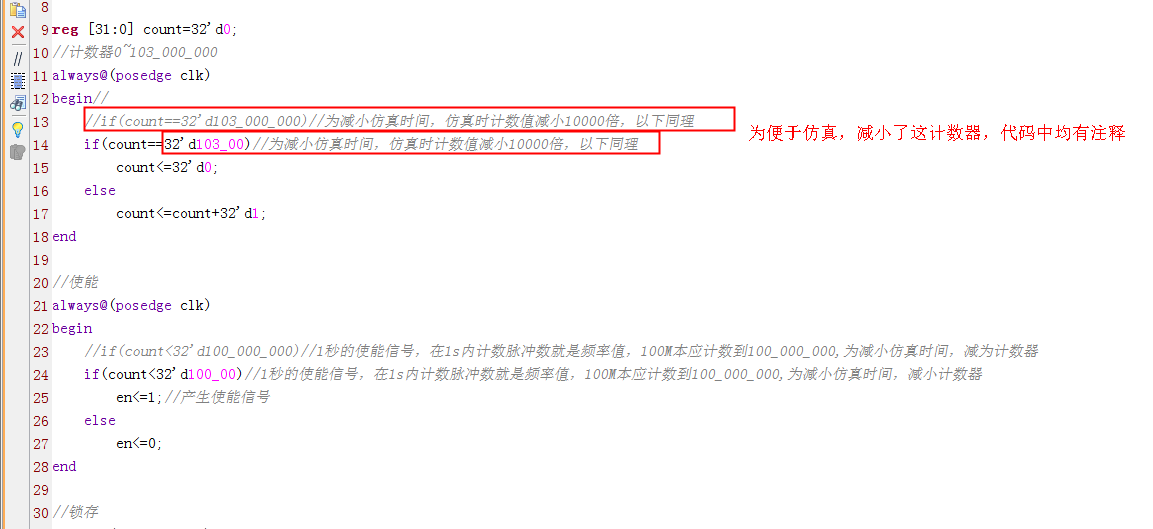

//频率计
module Freq_top(
input clk,//100MHz
input reset,//复位
input signal_in,//被测信号
output [7:0] LED_BIT,//数码管位选,8个数码管
output [7:0] LED_SEG_1,//数码管段选
output [7:0] LED_SEG_2//数码管段选
);
wire en;
wire rst;
wire lat;
wire [31:0] number;
wire [31:0] store_number;//锁存值
//控制模块
Frq_Ctrl i_Frq_Ctrl(
. clk(clk),//100MHz
. en(en),////1S闸门信号
. rst(rst),//清零
. lat(lat)//锁存
);
//计数器模块
counter i_counter (
. signal_in(signal_in),//被测信号
. en(en),////1S闸门信号
. rst(rst),//清零
. number(number)//计数值
);
//控制锁存器模块
data_store i_data_store(
. reset(reset),//复位
. lat(lat),//锁存
. number(number),//计数值
. store_number(store_number)//锁存值
);
//数码管显示
LED_DISP i_LED_DISP(
. clk(clk),//
. store_number(store_number),//锁存值
. LED_BIT(LED_BIT),//数码管位选,8个数码管
. LED_SEG_1(LED_SEG_1),//数码管段选
. LED_SEG_2(LED_SEG_2)//数码管段选
);
endmodule
