直接测频数字频率计Verilog代码vivado ego1开发板

名称：直接测频数字频率计Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

直接测频数字频率计

1、使用直接测频法测量频率

2、测频范围1Hz到99999999Hz

3、数码管显示频率

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

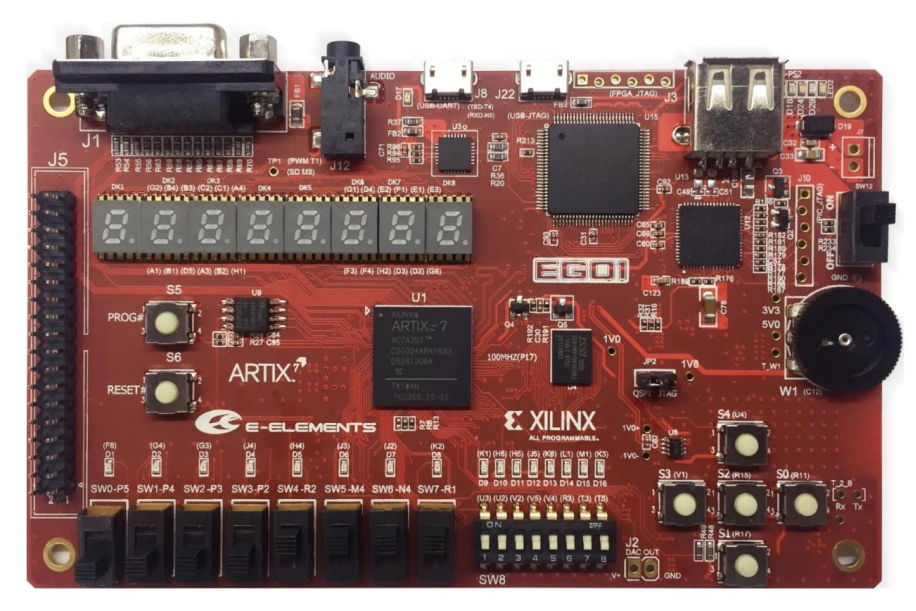

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

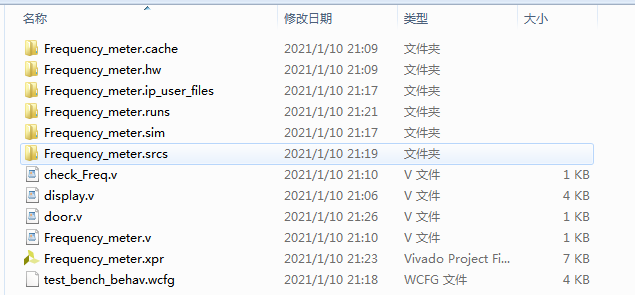

1. 工程文件

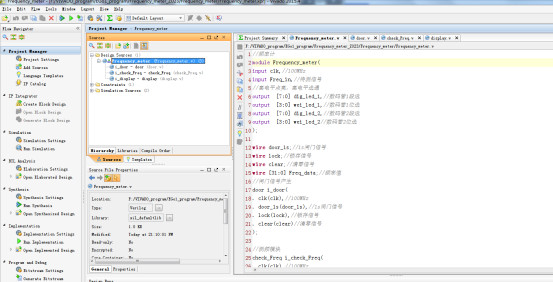

2. 程序文件

3. 程序编译

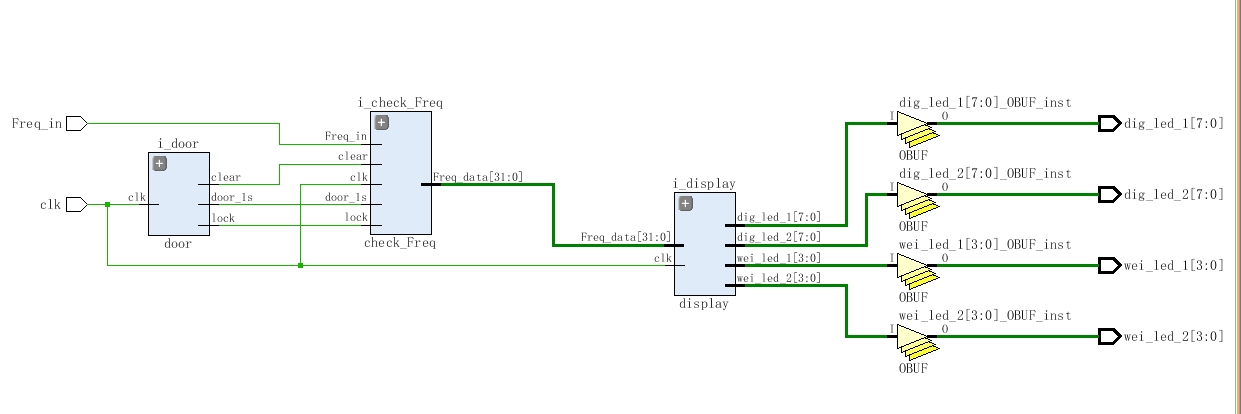

4. RTL图

5. 引脚约束

6. 资源利用率

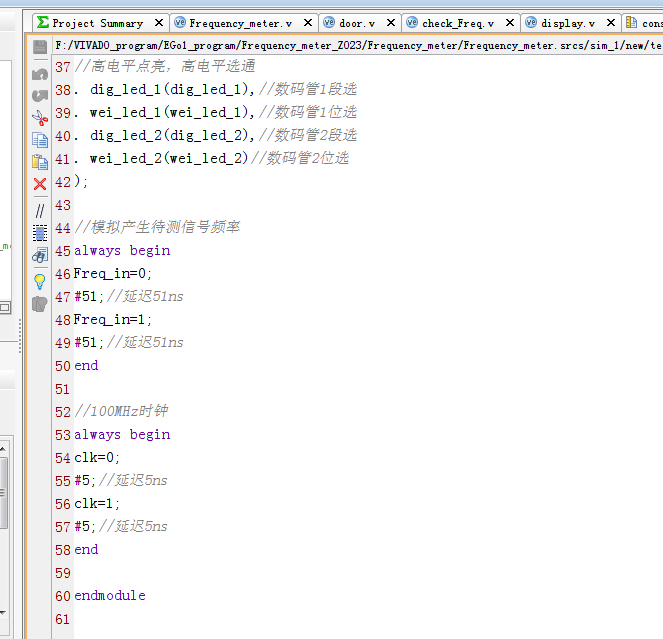

7. Testbench

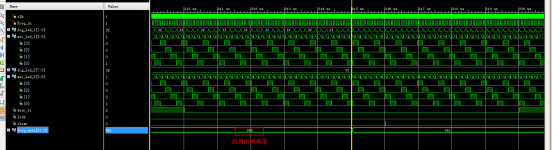

8. 仿真图

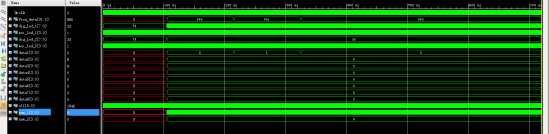

整体仿真图

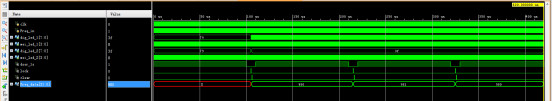

闸门信号产生模块（锁存，清零信号）

测频模块

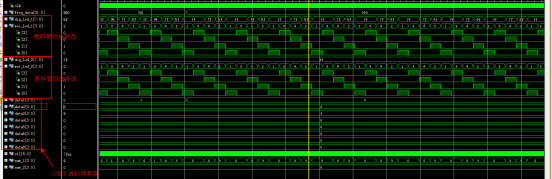

数码管显示模块

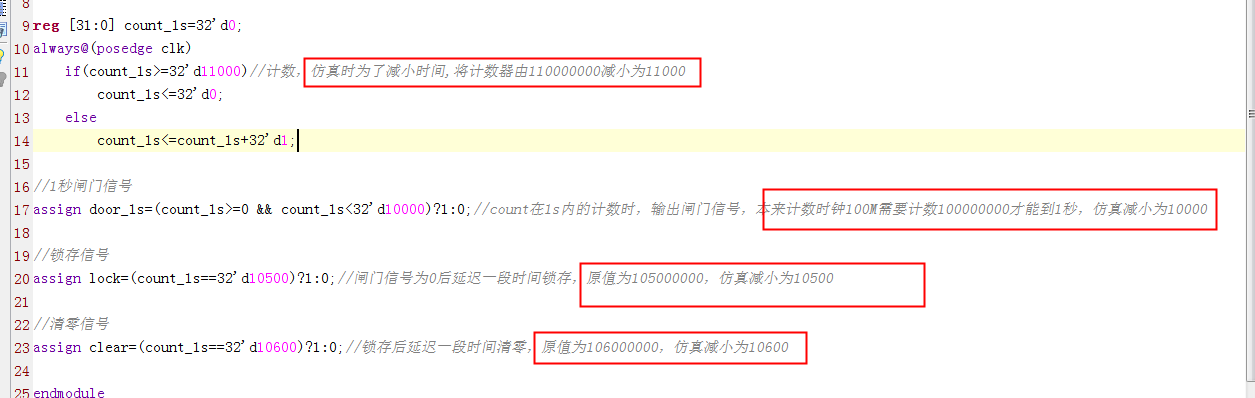

仿真参数修改

部分代码展示:

//频率计
module Frequency_meter(
input clk,//100MHz
input Freq_in,//待测信号
//高电平点亮，高电平选通
output  [7:0] dig_led_1,//数码管1段选
output  [3:0] wei_led_1,//数码管1位选
output  [7:0] dig_led_2,//数码管2段选
output  [3:0] wei_led_2//数码管2位选
);
wire door_1s;//1s闸门信号
wire lock;//锁存信号
wire clear;//清零信号
wire [31:0] Freq_data;//频率值
//闸门信号产生
door i_door(
. clk(clk),//100MHz
. door_1s(door_1s),//1s闸门信号
. lock(lock),//锁存信号
. clear(clear)//清零信号
);
//测频模块
check_Freq i_check_Freq(
. clk(clk),//100MHz
. Freq_in(Freq_in),//待测信号
. door_1s(door_1s),//1s闸门信号
. lock(lock),//锁存信号
. clear(clear),//清零信号
. Freq_data(Freq_data)//频率值
);
//数码管显示模块
display i_display(
. clk(clk),//标准时钟，100MHz
. Freq_data(Freq_data),//频率值
. dig_led_1(dig_led_1),//数码管1段选
. wei_led_1(wei_led_1),//数码管1位选
. dig_led_2(dig_led_2),//数码管2段选
. wei_led_2(wei_led_2)//数码管2位选
);
endmodule

代码文件（付费下载）：
