数字秒表定时器Verilog代码vivado ego1开发板

名称：数字秒表定时器Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

数字秒表定时器

1、具有定时功能、秒表功能，两个功能通过开关切换

2、秒表功能时，具体有启动、暂停、复位功能

3、秒表功能 :计时精度10ms (0.01秒)

4、秒表功能 :数码管显示分、秒、毫秒（10ms）

、定时功能:可以通过按键设置时、分、秒

6、定时功能:设置完时间后，按下开始按键，开始倒计时，直到倒计时为0，输出led提示结束

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

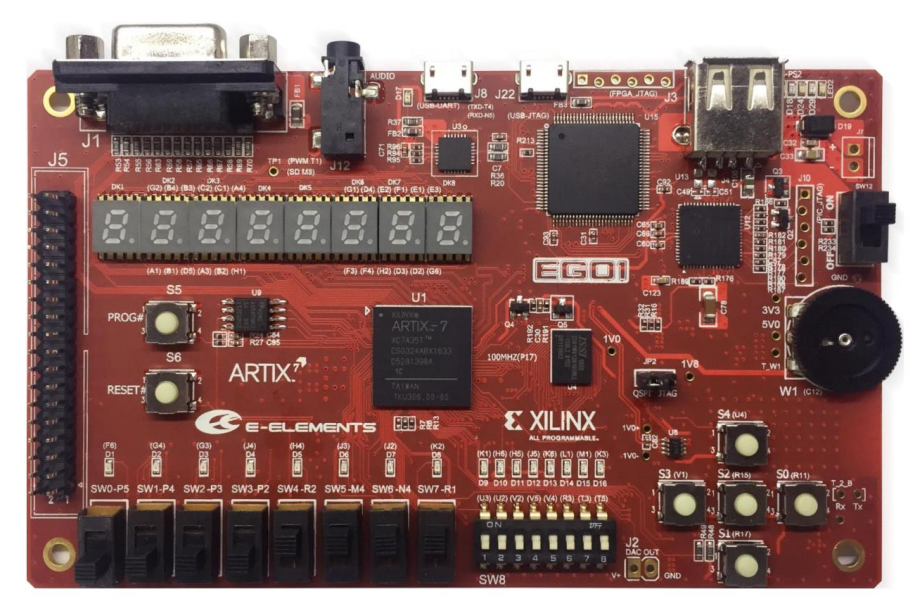

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

设计文档：

设计文档2.doc

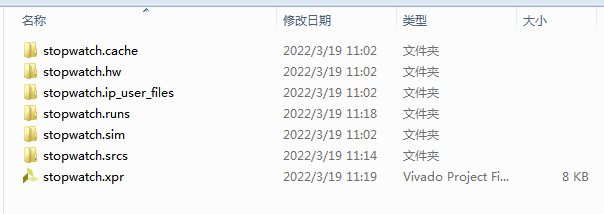

1. 工程文件

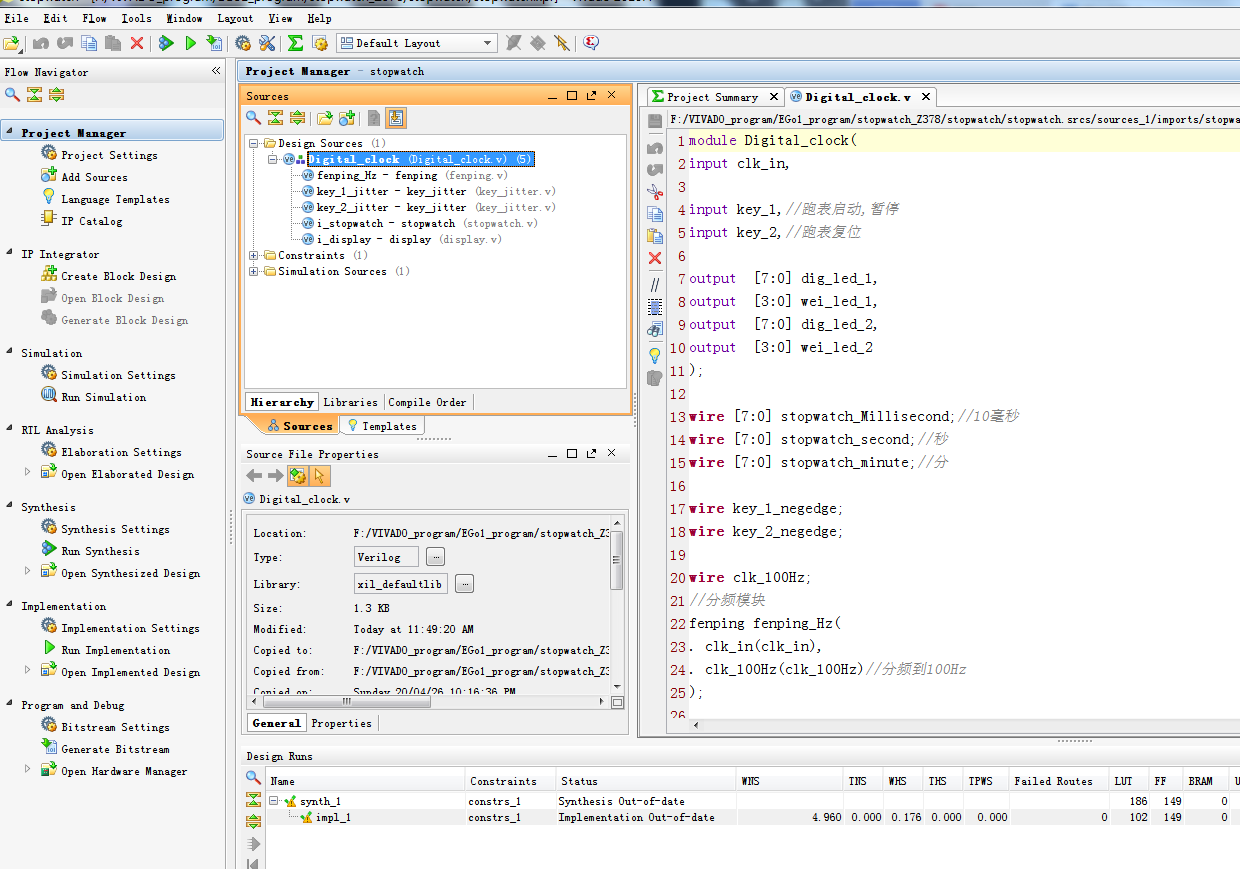

2. 程序文件

3. 程序编译

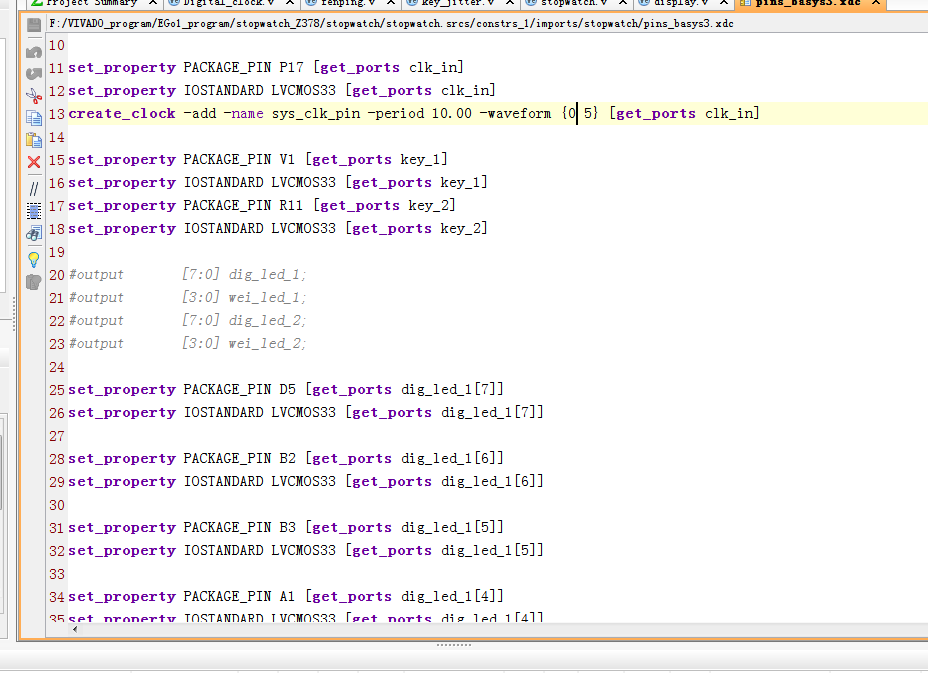

4. 管脚分配

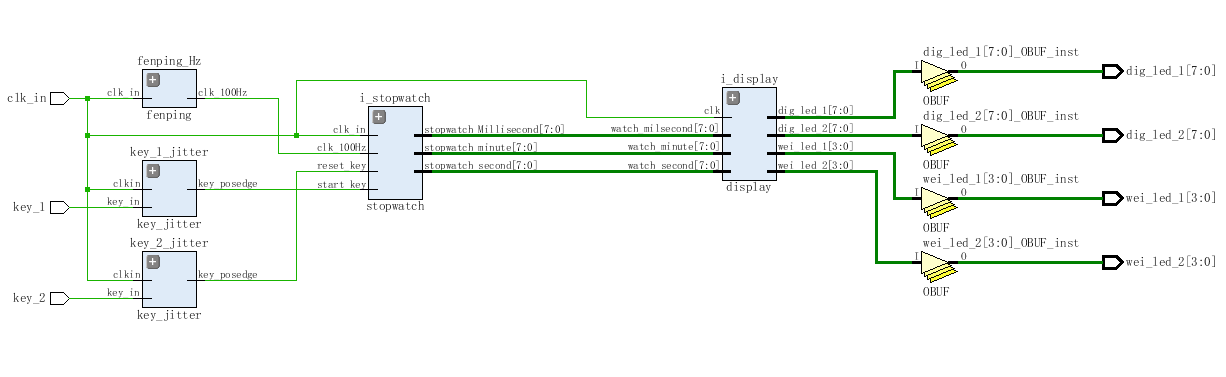

5. RTL图

6. modelsim仿真

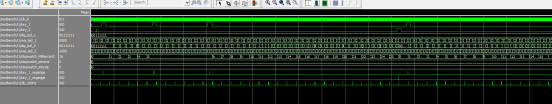

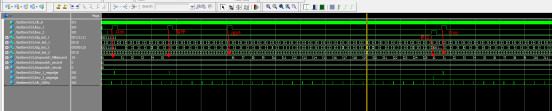

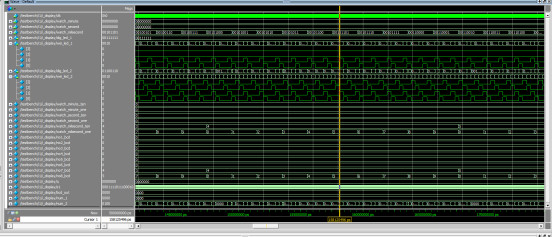

整体仿真图

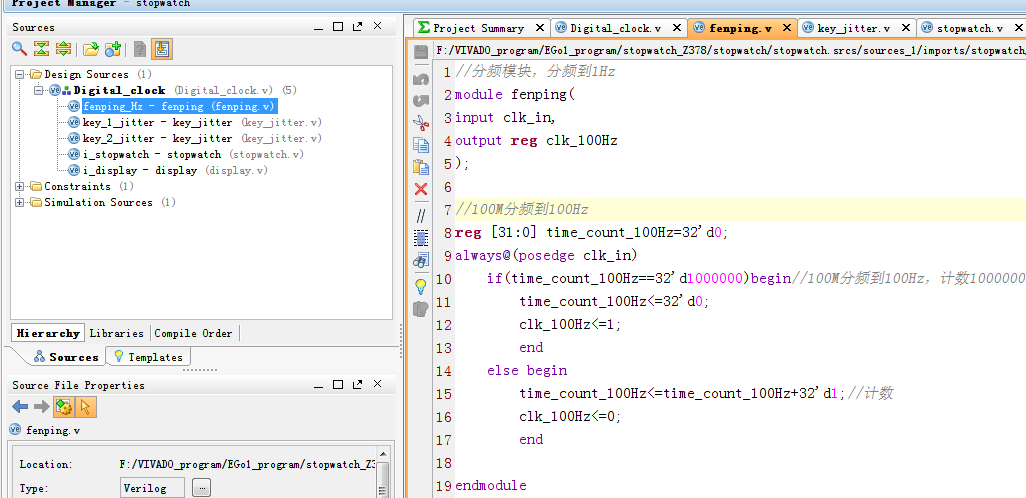

分频模块

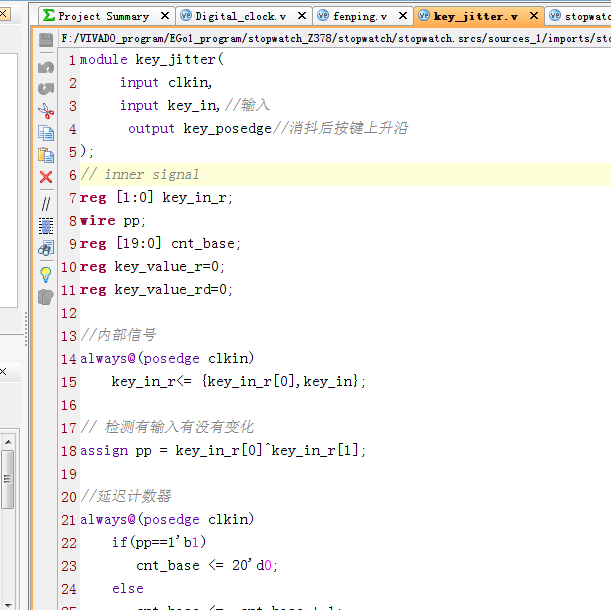

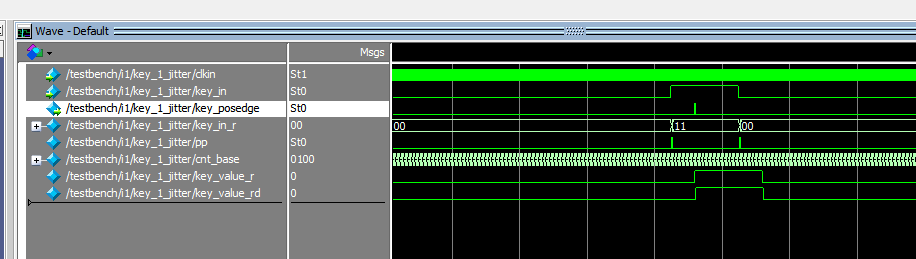

按键消抖模块

秒表控制模块

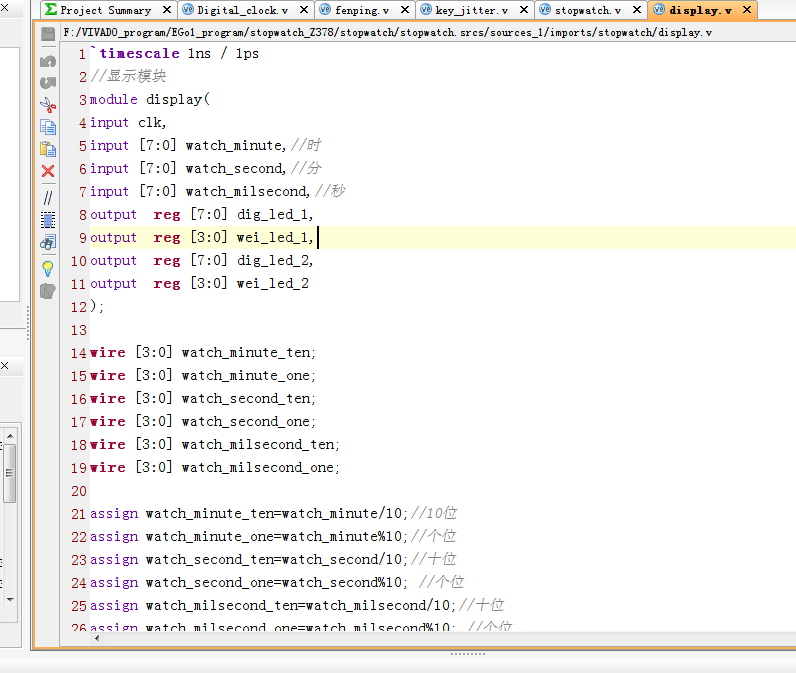

显示译码模块

部分代码展示:

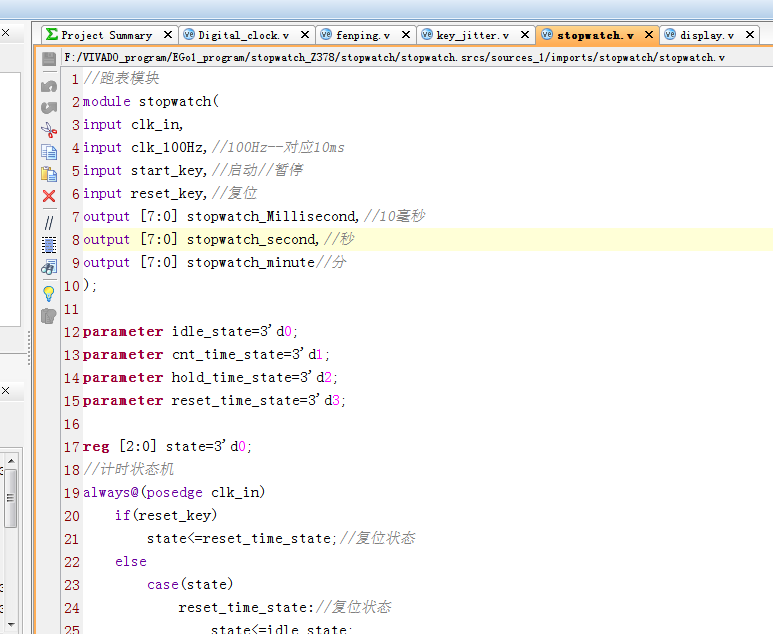

//跑表模块
