出租车计费器Verilog代码vivado ego1开发板

名称：出租车计费器Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

出租车计费器

1、起步价5元，3公里内起步价

2、3公里后每公里2.1元

3、停车等待时，0.6元每十分钟

4、计费方式可以通过代码参数快捷修改

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

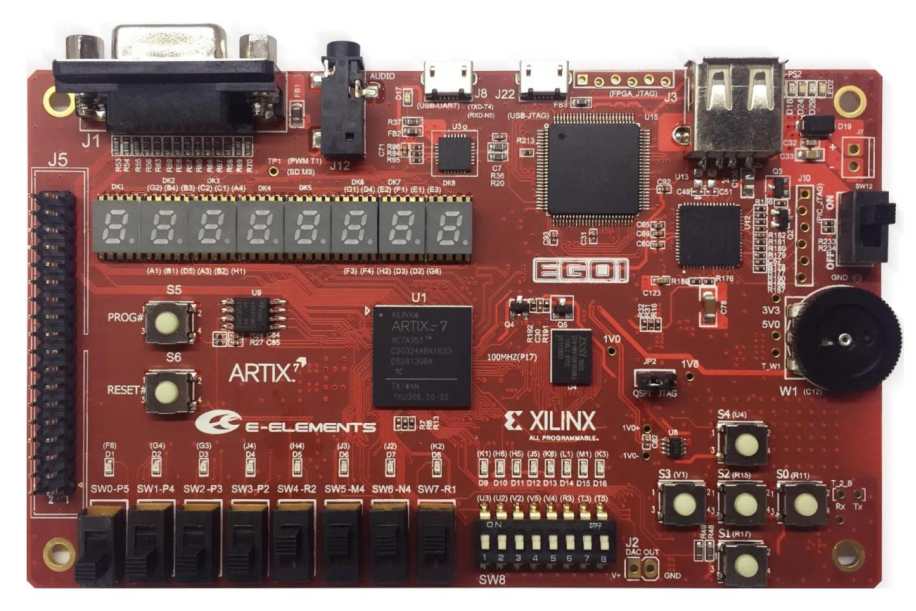

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

出租车计价设计.doc

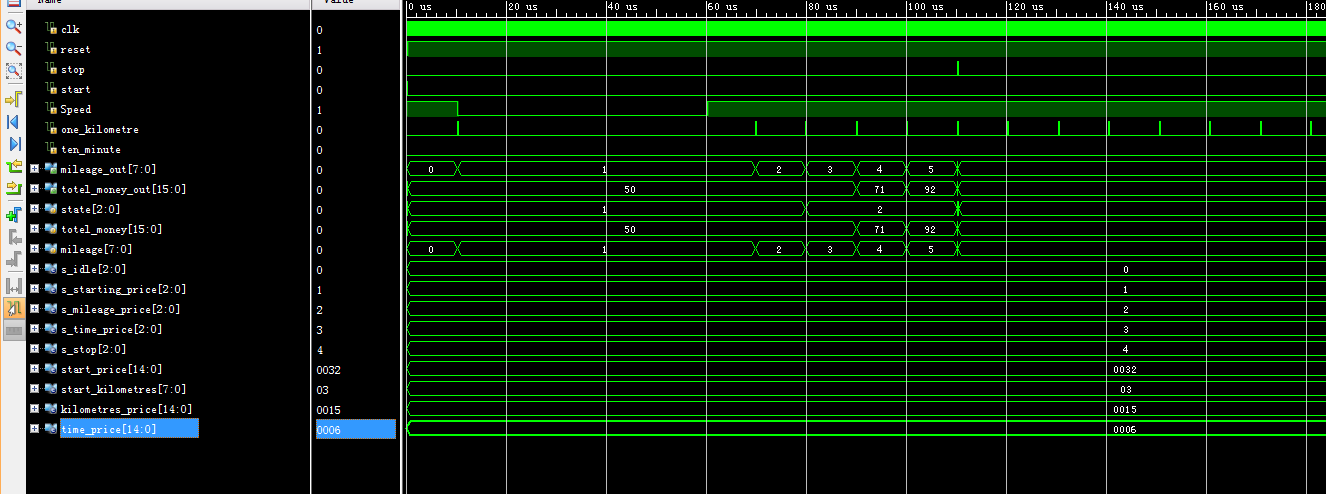

1. 计费方式可自定义，修改以下代码即可

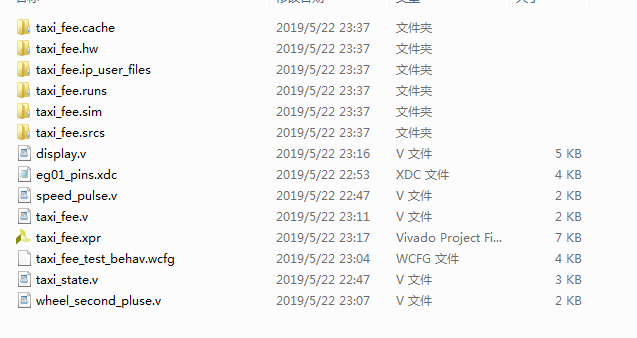

2. 工程文件

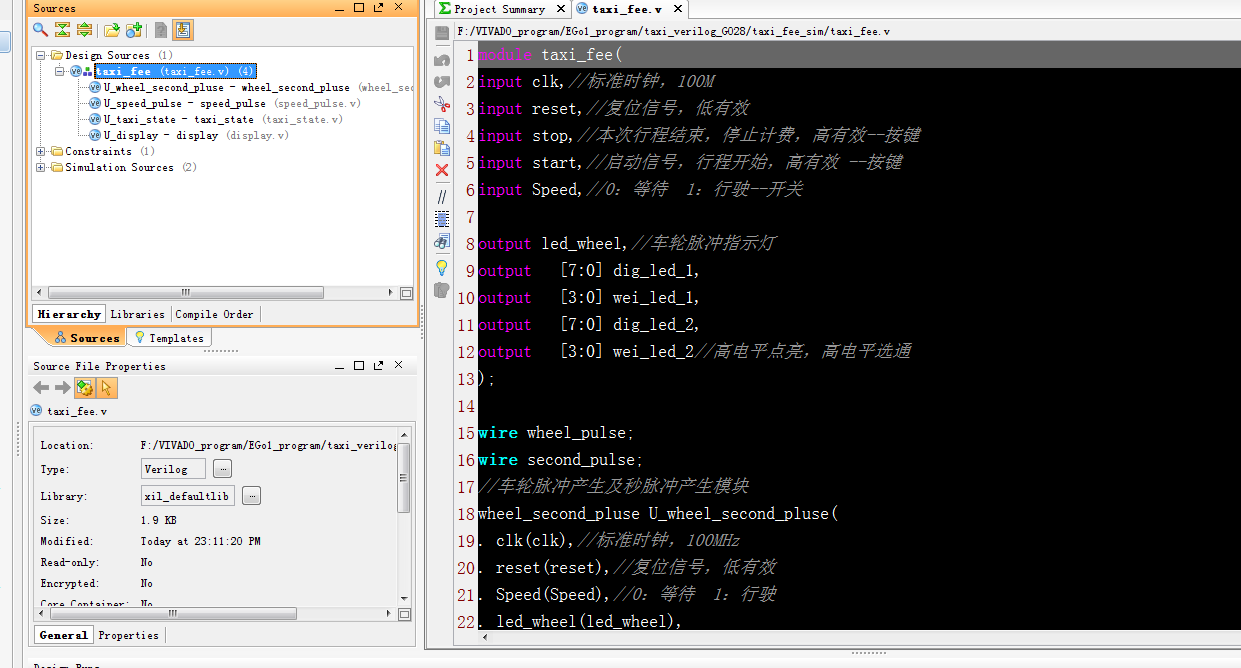

3. 程序文件

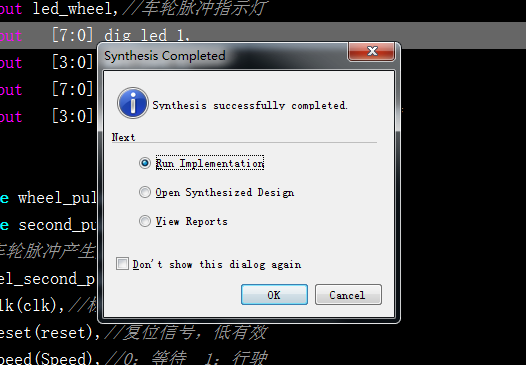

4. 程序运行

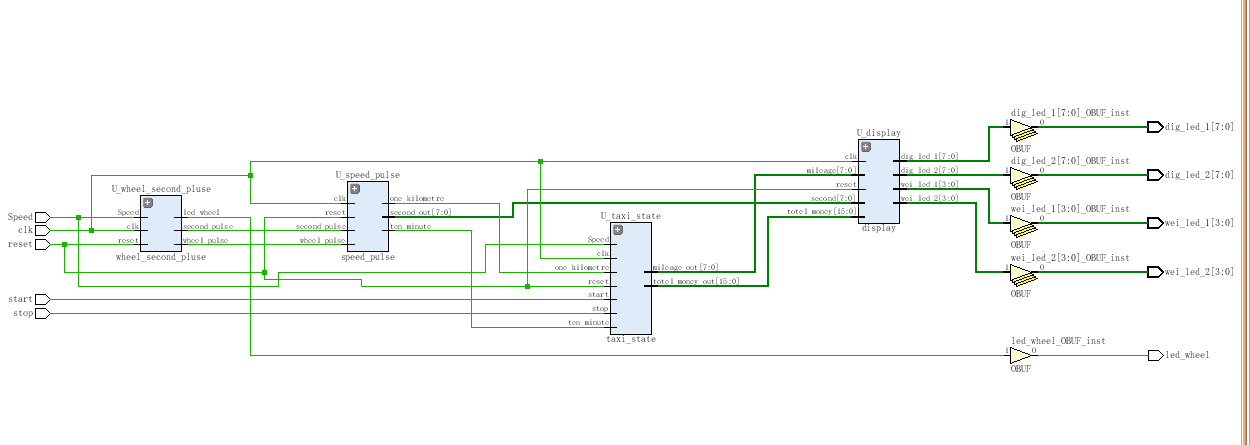

5. 程序RTL图

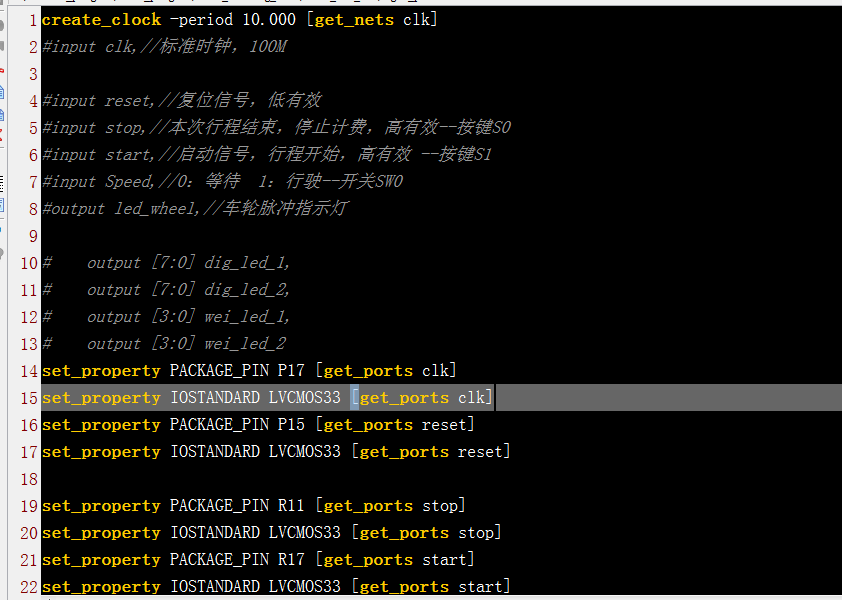

6. 管脚约束

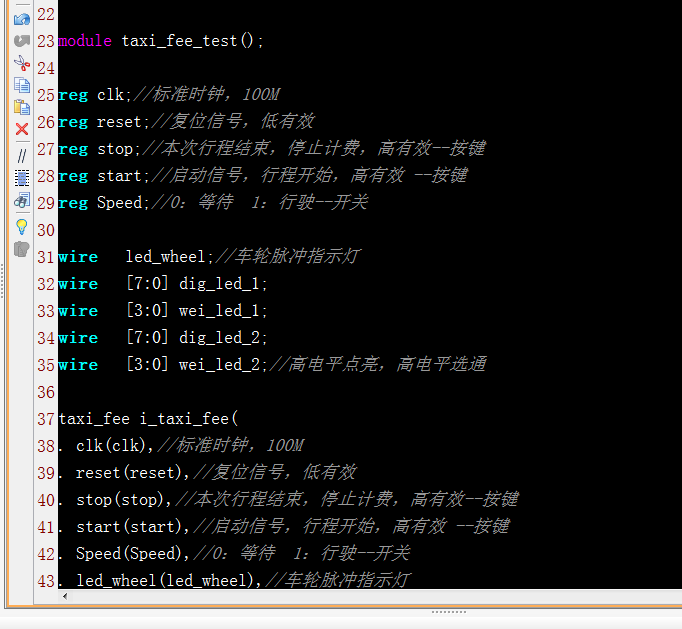

7. Testbench

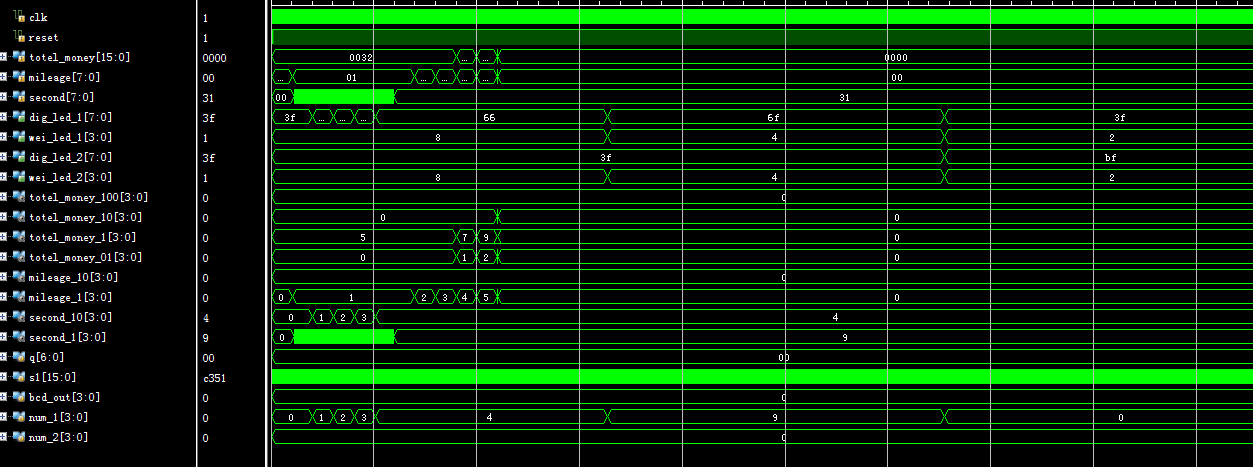

8. 仿真图

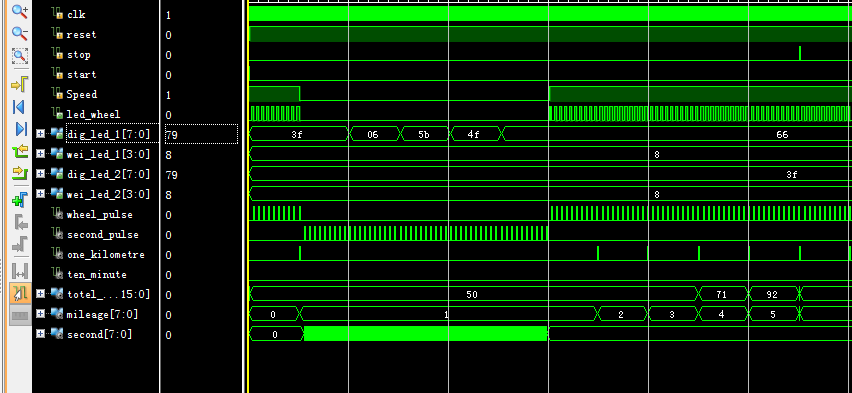

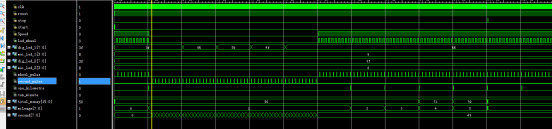

整体仿真

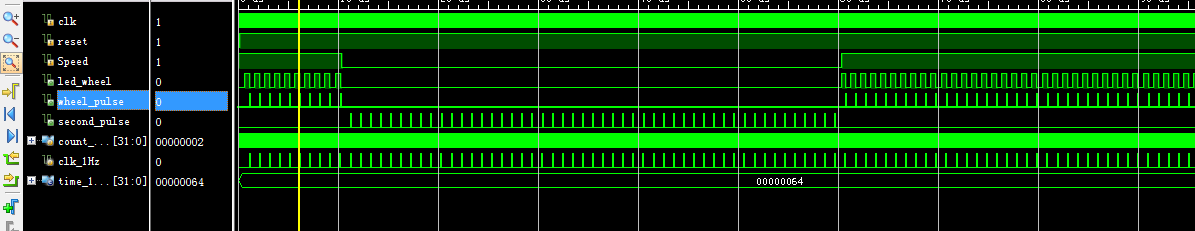

wheel_second_pluse模块

speed_pulse模块

taxi_state模块

Display模块

部分代码展示:

module taxi_fee(
input clk,//标准时钟，100M
input reset,//复位信号，低有效
input stop,//本次行程结束，停止计费，高有效--按键
input start,//启动信号，行程开始，高有效 --按键
input Speed,//0：等待  1：行驶--开关
output led_wheel,//车轮脉冲指示灯
output   [7:0] dig_led_1,
output   [3:0] wei_led_1,
output   [7:0] dig_led_2,
output   [3:0] wei_led_2//高电平点亮，高电平选通
);
wire wheel_pulse;
wire second_pulse;
//车轮脉冲产生及秒脉冲产生模块
wheel_second_pluse U_wheel_second_pluse(
. clk(clk),//标准时钟，100MHz
. reset(reset),//复位信号，低有效
. Speed(Speed),//0：等待  1：行驶
. led_wheel(led_wheel),
. wheel_pulse(wheel_pulse), // 车轮脉冲,10个1公里
. second_pulse(second_pulse) //秒脉冲
);
//模块例化
wire one_kilometre;//1公里产生一次
wire ten_minute;//暂停等待,10分钟产生一次
wire [15:0] totel_money;
wire [7:0] mileage;
wire [7:0] second;
//信号定义
speed_pulse U_speed_pulse(
. clk(clk),//标准时钟，100M
. reset(reset),//复位信号，低有效
. wheel_pulse(wheel_pulse), // 车轮脉冲,10个1公里
. second_pulse(second_pulse), //秒脉冲
. one_kilometre(one_kilometre),//1公里产生一次
. second_out(second),
. ten_minute(ten_minute)//10分钟产生一次
);
taxi_state U_taxi_state(
. clk(clk),//标准时钟，100M
. reset(reset),//复位信号，低有效
. stop(stop),//本次行程结束，停止计费，高有效
. start(start),//启动信号，行程开始，高有效
. Speed(Speed),//0：等待  1：行驶
. one_kilometre(one_kilometre),//1公里产生一次
. ten_minute(ten_minute),//10分钟产生一次
. mileage_out(mileage),
. totel_money_out(totel_money)//合计费用
);
display U_display(
. clk(clk),//标准时钟，100M
. reset(reset),//复位信号，低有效
. totel_money(totel_money),//费用
. mileage(mileage),//里程
. second(second),
. dig_led_1(dig_led_1),
. wei_led_1(wei_led_1),

. dig_led_2(dig_led_2),
. wei_led_2(wei_led_2)//高电平点亮，高电平选通
);
endmodule
