多功能数字钟Verilog代码vivado basys3开发板

名称：多功能数字钟Verilog代码vivado  basys3开发板

软件：vivado

语言：Verilog

代码功能：

多功能数字钟

用Verilog语言设计一个多功能数字钟,数字钟具有下述功能:

(1)计时功能:包括时、分、秒的计时。

(2)定时与闹钟功能:能在设定的时间发出闹铃音。(3)校时功能:对小时、分钟和秒能手动调整以校准时间

(4)整点报时功能:每逢整点,产生“嘀”的报时音。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

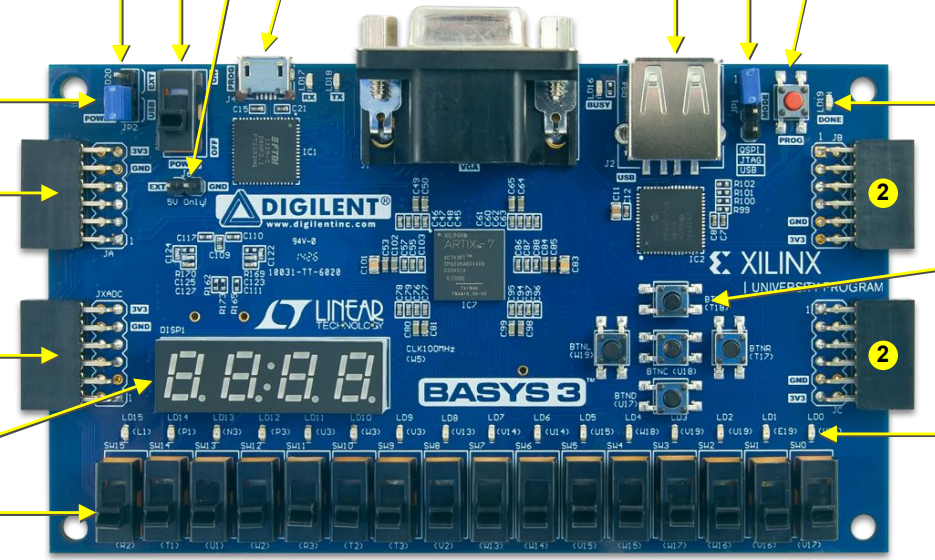

本代码已在basys3开发板验证，basys3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

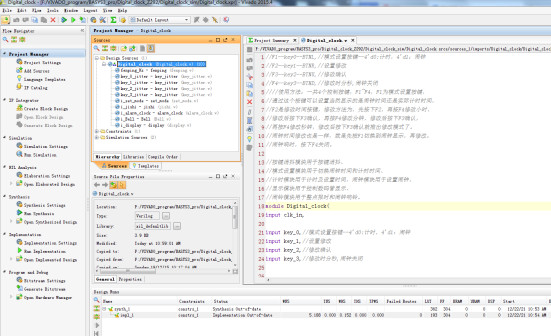

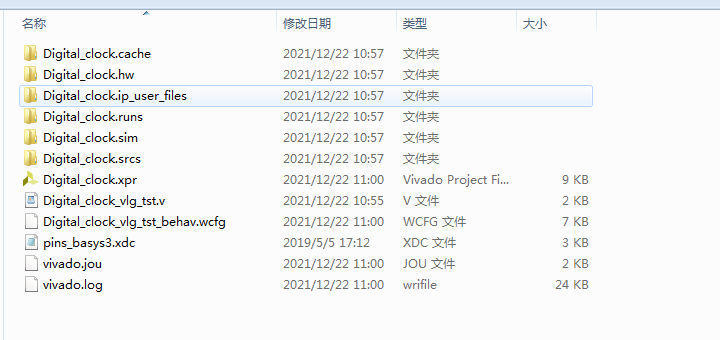

1. 工程文件

2. 程序文件

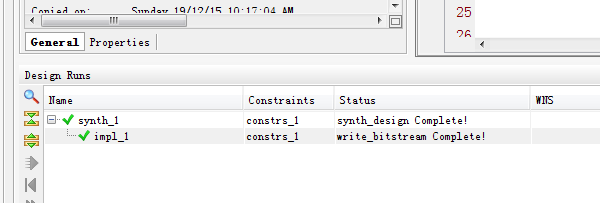

3. 程序编译

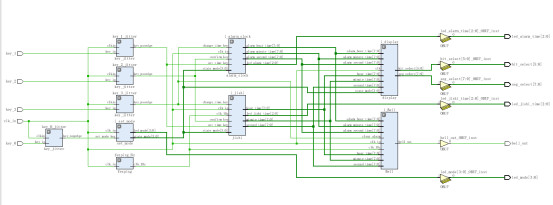

4. RTL图

5. 管脚分配

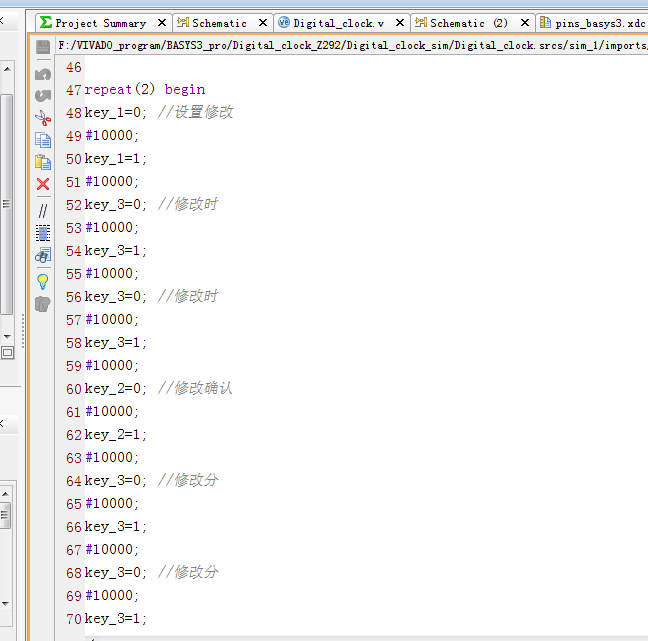

6. Testebnch

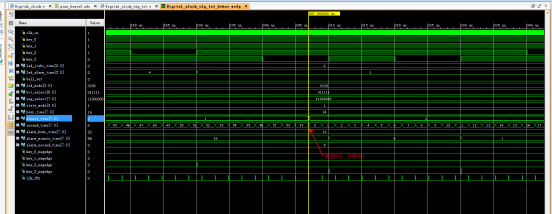

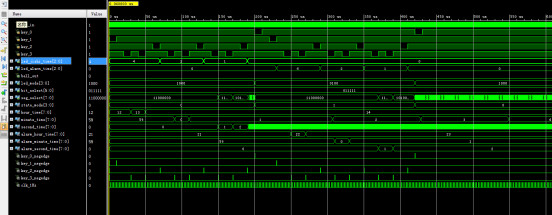

7. 仿真图

部分代码展示:

`timescale 1 ns/ 1 ns
module Digital_clock_vlg_tst();
reg clk_in;
reg key_0;
reg key_1;
reg key_2;
reg key_3;
// wires
wire bell_out;
wire [5:0]  bit_select;
wire [2:0]  led_alarm_time;
wire [2:0]  led_jishi_time;
wire [3:0]  led_mode;
wire [7:0]  seg_select;
// assign statements (if any)
Digital_clock i1 (
// port map - connection between master ports and signals/registers
.bell_out(bell_out),
.bit_select(bit_select),
.clk_in(clk_in),
.key_0(key_0),
.key_1(key_1),
.key_2(key_2),
.key_3(key_3),
.led_alarm_time(led_alarm_time),
.led_jishi_time(led_jishi_time),
.led_mode(led_mode),
.seg_select(seg_select)
);
//input key_0,//模式设置按键--4'd0:计时，4'd1：闹钟
//input key_1,//设置修改
//input key_2,//修改确认
//input key_3,//修改时分秒,闹钟关闭
initial
begin
key_0=1;
key_1=1;
key_2=1;
key_3=1;
#100;
//计时
repeat(2) begin
key_1=0; //设置修改
#10000;
key_1=1;
#10000;
key_3=0; //修改时
#10000;
key_3=1;
#10000;
key_3=0; //修改时
#10000;
key_3=1;
#10000;
key_2=0; //修改确认
#10000;
key_2=1;
#10000;
key_3=0; //修改分
#10000;
key_3=1;
#10000;
key_3=0; //修改分
#10000;
key_3=1;
#10000;
key_2=0; //修改确认
#10000;
key_2=1;
#10000;
key_3=0; //修改秒
#10000;
key_3=1;
#10000;
key_3=0; //修改秒
#10000;
key_3=1;
#10000;
key_2=0; //修改确认
#10000;
key_2=1;
#10000;
key_0=0; //切换模式
clk_in=0;
#10;
end
endmodule
