数字电子钟Verilog代码vivado ego1开发板

名称：数字电子钟Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

设计并制作一个数字电子钟,要求如下:具有“时”、“分”、“秒”数字显示具有“时    分”校时功能。

(1)编写程序并进行仿真验证

(2)下载到FPGA板上,并且在数码管上显示时间(4位数码管,显示分和秒,用4个LED表示小时)    (3)扩展功能自行发挥(可加分)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

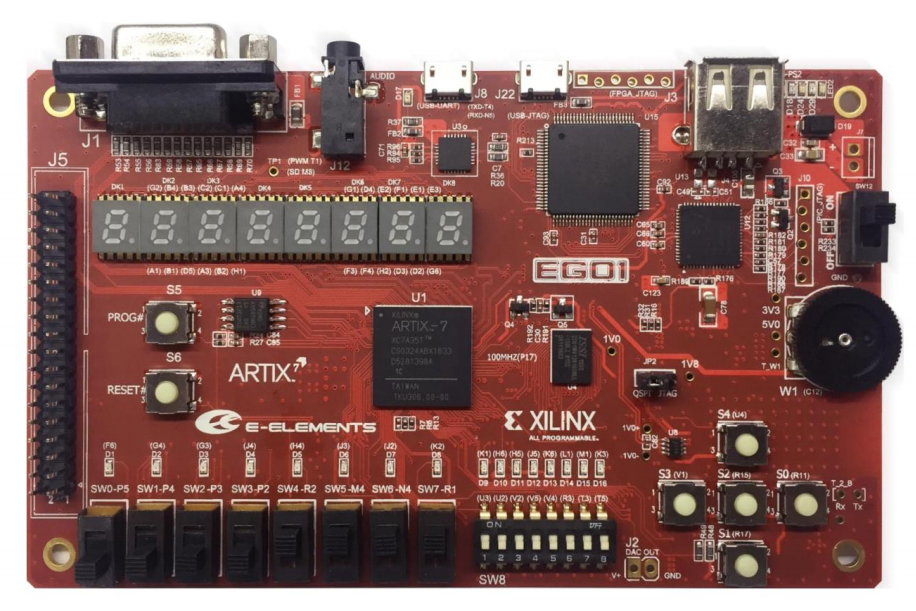

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

电子时钟仿真设计.doc

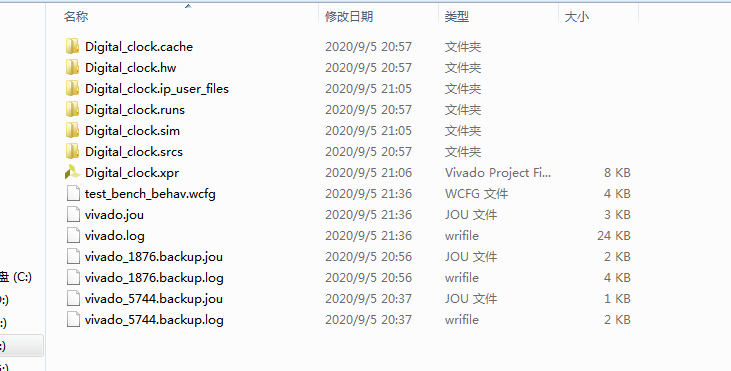

1. 工程文件

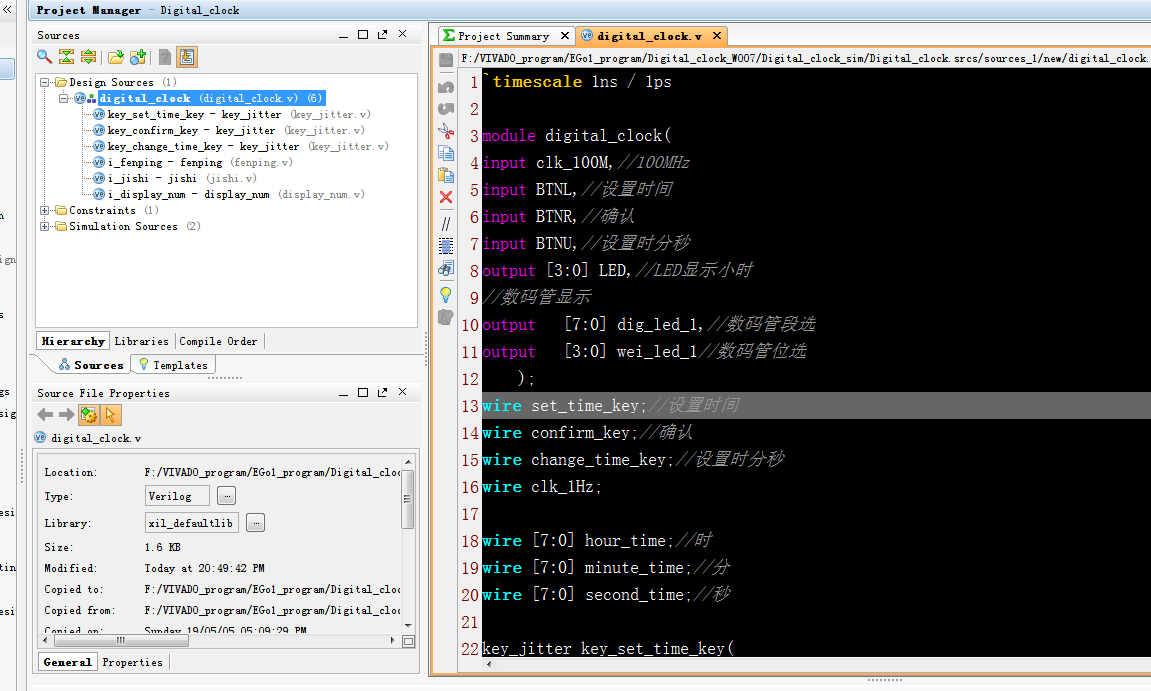

2. 程序文件

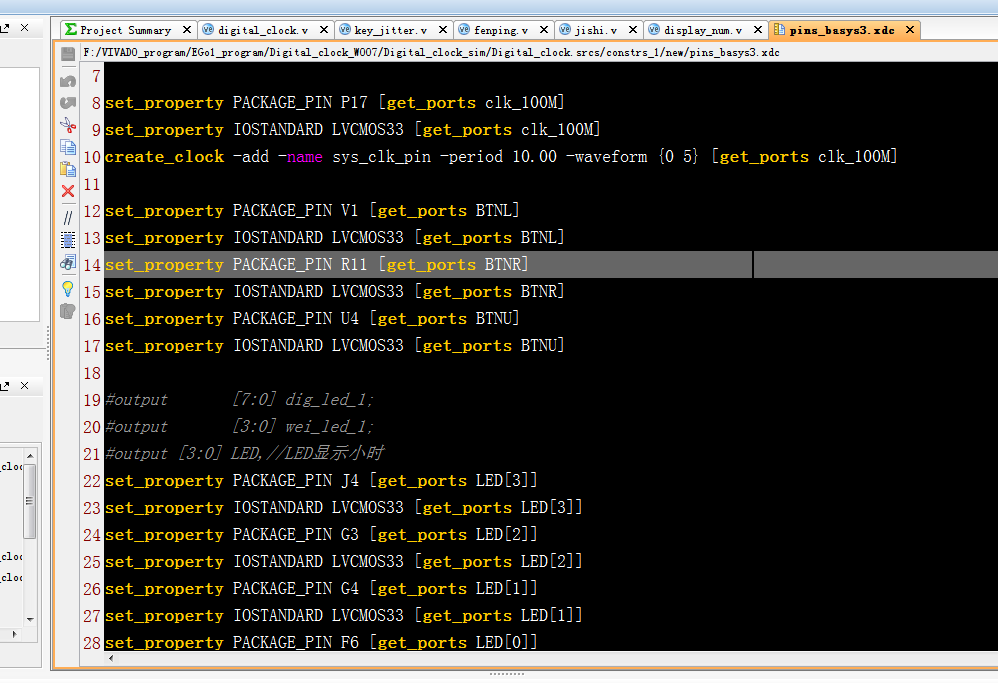

3. 管脚约束

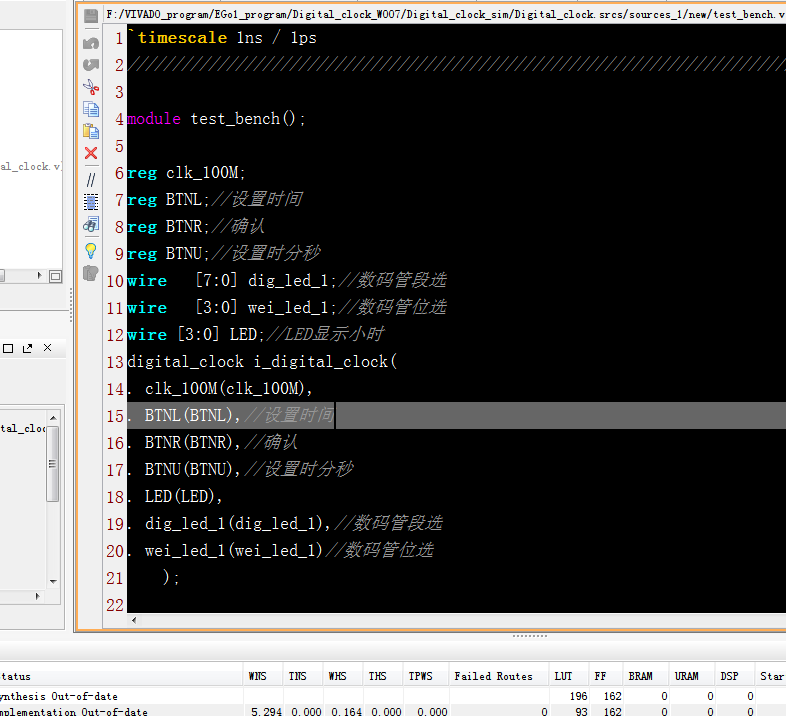

4. testbench

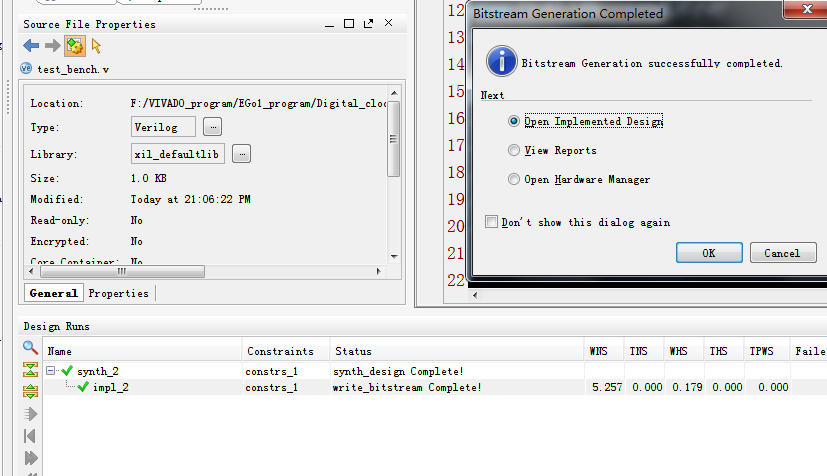

5. 程序编译

6. 仿真图

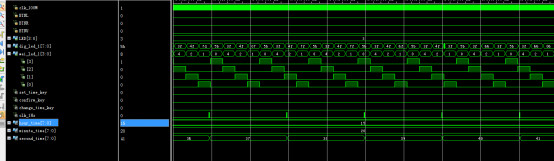

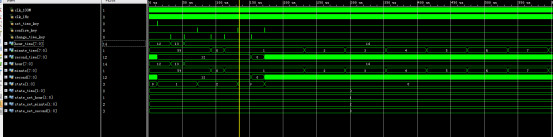

整体仿真图

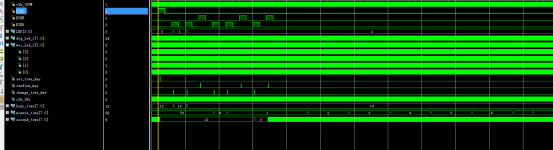

整体仿真图

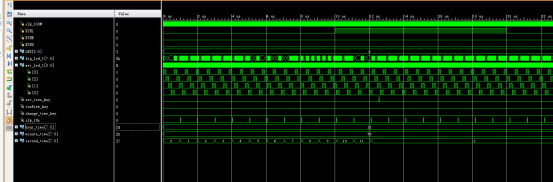

整体仿真图

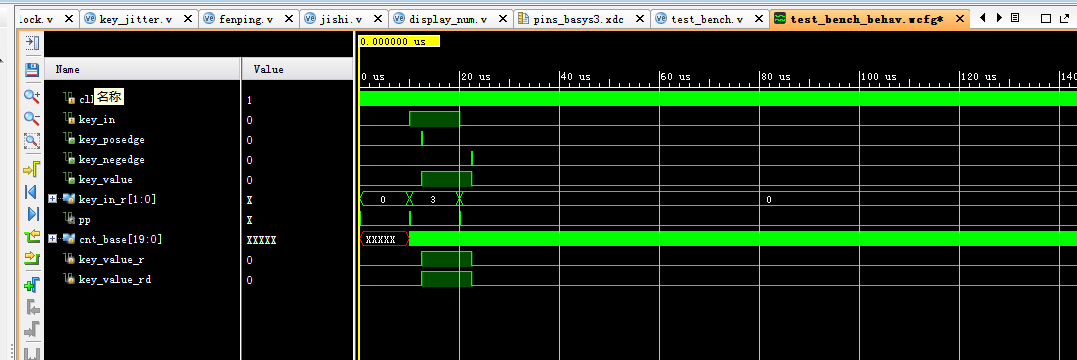

消抖模块仿真图

分频模块仿真图

计时模块仿真图

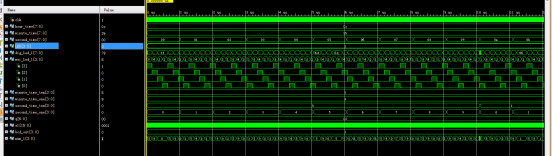

显示模块仿真图

部分代码展示:

`timescale 1ns / 1ps
module digital_clock(
input clk_100M,//100MHz
input BTNL,//设置时间
input BTNR,//确认
input BTNU,//设置时分秒
output [3:0] LED,//LED显示小时
//数码管显示
output   [7:0] dig_led_1,//数码管段选
output   [3:0] wei_led_1//数码管位选
    );
wire set_time_key;//设置时间
wire confirm_key;//确认
wire change_time_key;//设置时分秒
wire clk_1Hz;
wire [7:0] hour_time;//时
wire [7:0] minute_time;//分
wire [7:0] second_time;//秒
key_jitter key_set_time_key(
     . clkin(clk_100M),
     . key_in(BTNL),//输入
 . key_posedge(set_time_key),//消抖后按键上升沿
 . key_negedge(),//消抖后按键下降沿
     . key_value()//消抖后按键
);
key_jitter key_confirm_key(
     . clkin(clk_100M),
     . key_in(BTNR),//输入
 . key_posedge(confirm_key),//消抖后按键上升沿
 . key_negedge(),//消抖后按键下降沿
     . key_value()//消抖后按键
);
key_jitter key_change_time_key(
     . clkin(clk_100M),
     . key_in(BTNU),//输入
 . key_posedge(change_time_key),//消抖后按键上升沿
 . key_negedge(),//消抖后按键下降沿
     . key_value()//消抖后按键
);
fenping i_fenping(
. clk_100M(clk_100M),
. clk_1Hz(clk_1Hz)
);
jishi i_jishi(
. clk_100M(clk_100M),
. clk_1Hz(clk_1Hz),
. set_time_key(set_time_key),//设置时间
. confirm_key(confirm_key),//确认
. change_time_key(change_time_key),//设置时分秒
. hour_time(hour_time),//时
. minute_time(minute_time),//分
. second_time(second_time)//秒
);
display_num i_display_num(
. clk(clk_100M),
. LED(LED),
. hour_time(hour_time),//时
. minute_time(minute_time),//分
. second_time(second_time),//秒
. dig_led_1(dig_led_1),
. wei_led_1(wei_led_1)
);
endmodule

代码文件（付费下载）：
