任意整数分频器设计Verilog代码vivado ego1开发板

名称：任意整数分频器设计Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

任意整数分频器设计

1、支持进行任意整数分频

2、使用一个偶数分频器和一个奇数分频器模块

3、根据输入的分频值，选择输出偶分频还是奇分频

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

分频器设计.doc

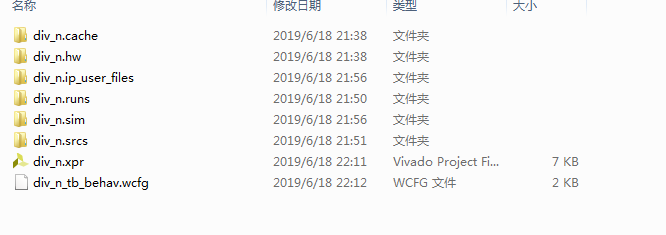

1. 工程文件

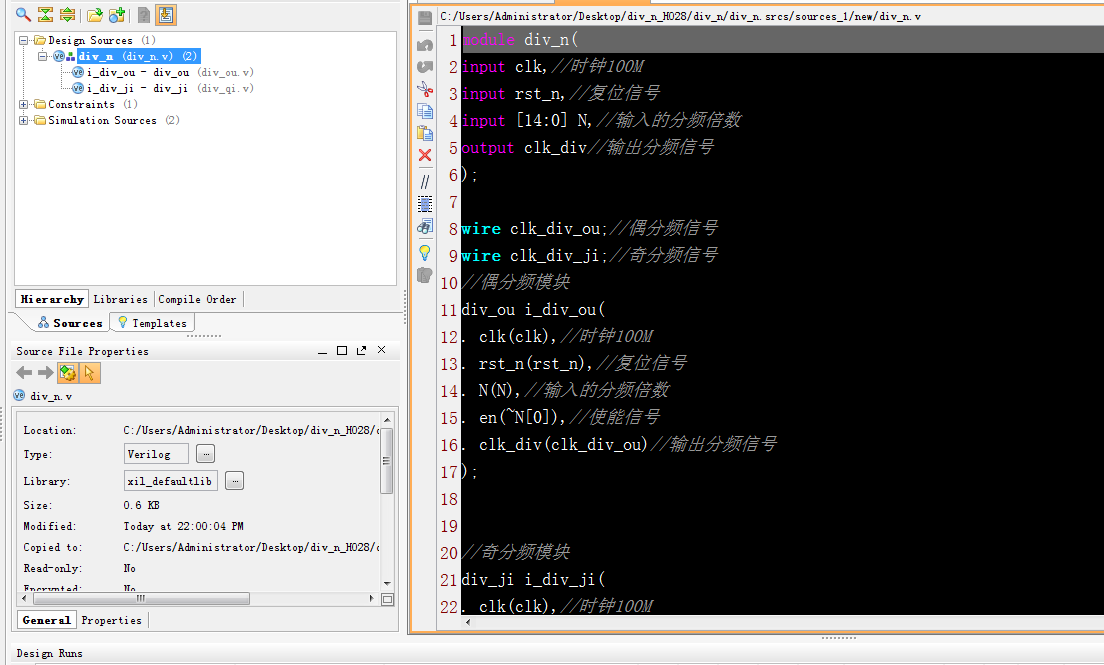

2. 程序文件

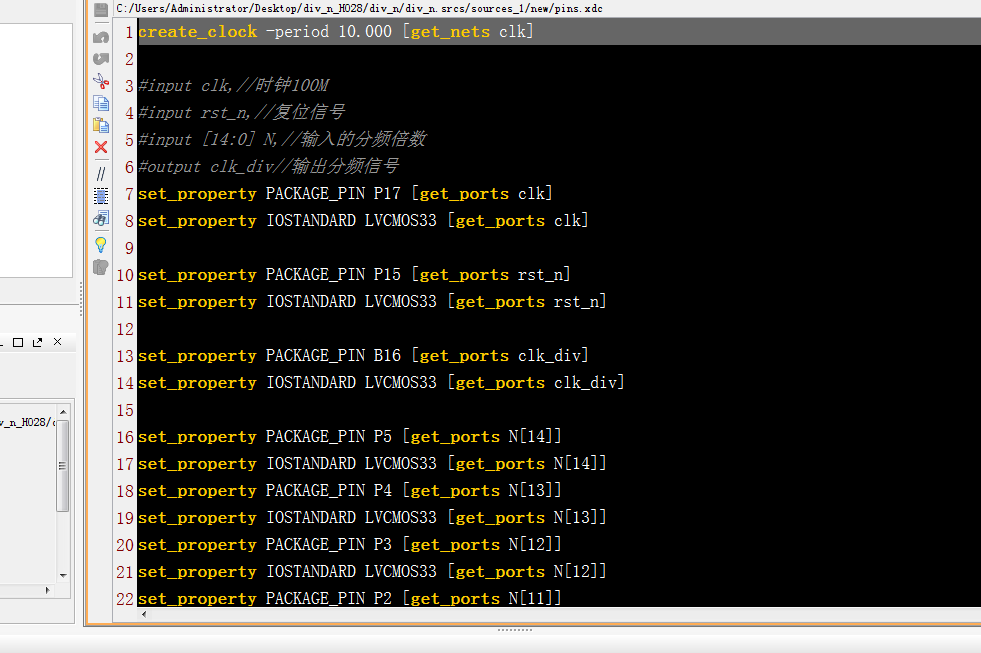

3. 管脚约束

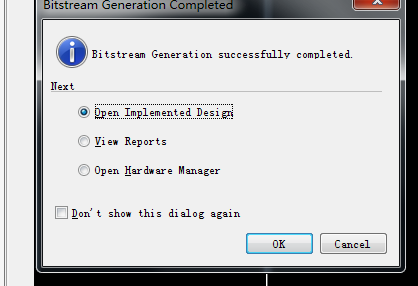

4. 程序编译

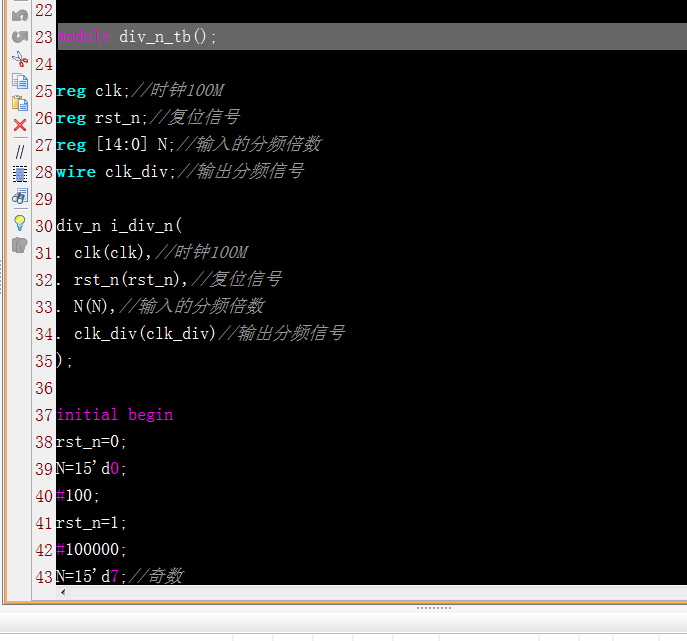

5. 仿真文件（testbench）

6. 仿真图

6.1 整体仿真

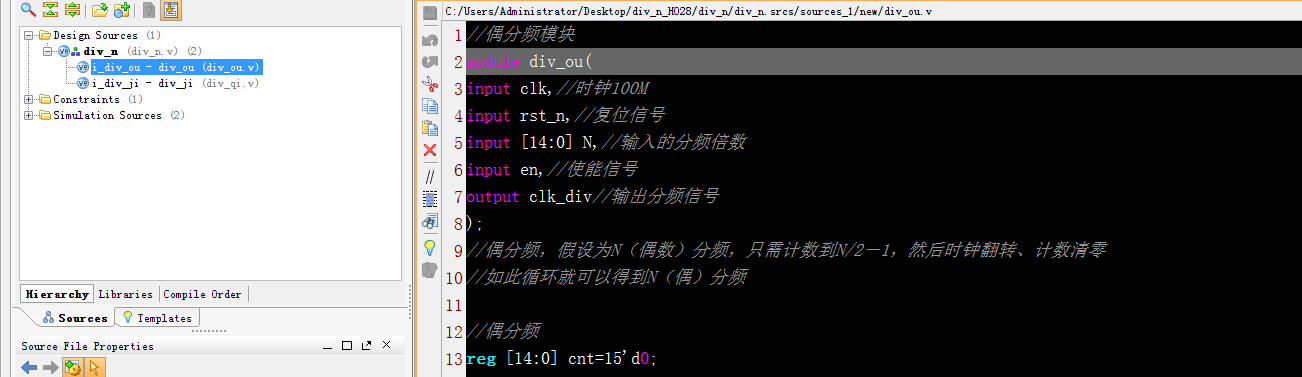

6.2 偶分频模块

下图可看出，输入N为偶数时，en使能信号为高电平，clk_div输出偶数分频信号

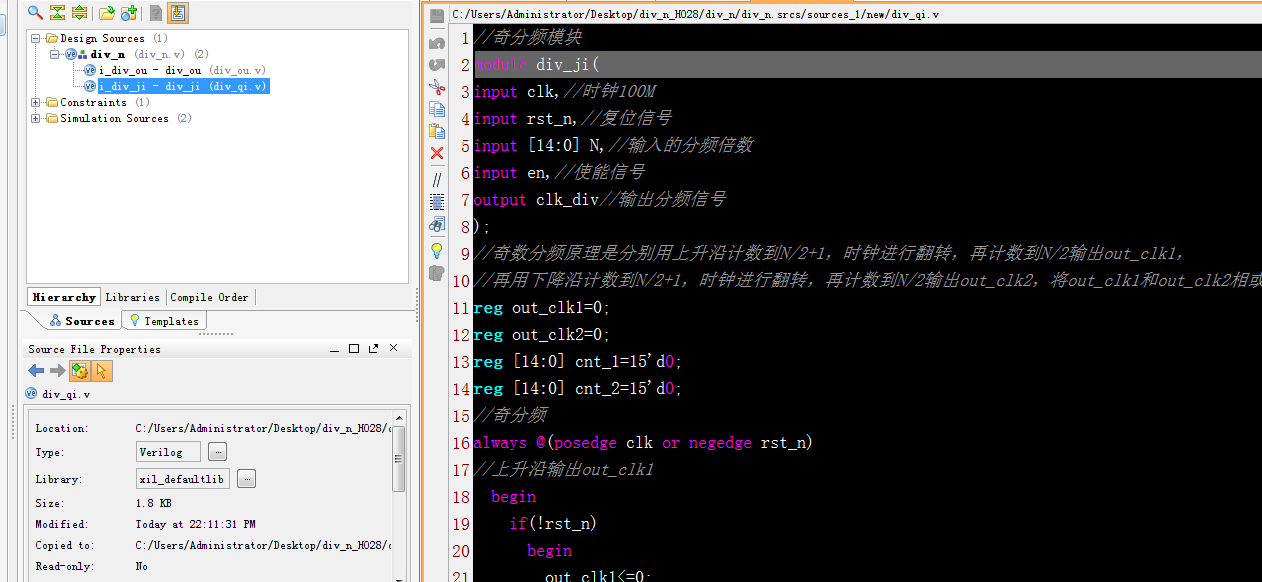

6.3 奇分频模块

下图可看出，输入N为奇数时，en使能信号为高电平，clk_div输出奇数分频信号

部分代码展示:

module div_n(
input clk,//时钟100M
input rst_n,//复位信号
input [14:0] N,//输入的分频倍数
output clk_div//输出分频信号
);
wire clk_div_ou;//偶分频信号
wire clk_div_ji;//奇分频信号
//偶分频模块
div_ou i_div_ou(
. clk(clk),//时钟100M
. rst_n(rst_n),//复位信号
. N(N),//输入的分频倍数
. en(~N[0]),//使能信号
. clk_div(clk_div_ou)//输出分频信号
);
//奇分频模块
div_ji i_div_ji(
. clk(clk),//时钟100M
. rst_n(rst_n),//复位信号
. N(N),//输入的分频倍数
. en(N[0]),//使能信号
. clk_div(clk_div_ji)//输出分频信号
);

assign clk_div=clk_div_ou | clk_div_ji;//输出偶分频或奇分频
endmodule

代码文件（付费下载）：
