调用DDS IP核输出正弦波Verilog代码vivado仿真

名称：调用DDS IP核输出正弦波Verilog代码vivado仿真

软件：vivado

语言：Verilog

代码功能：调用DDS IP核输出正弦波

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

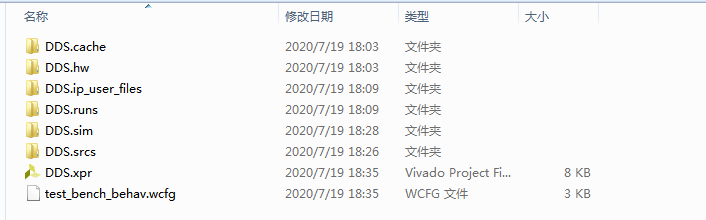

1. 工程文件

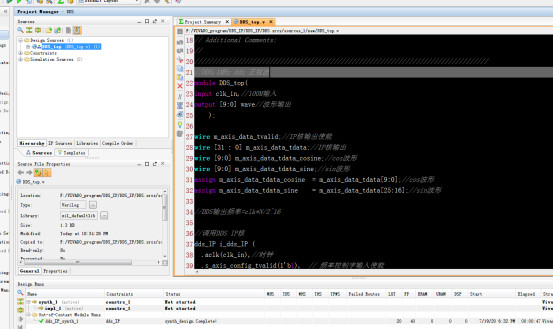

2. 程序文件

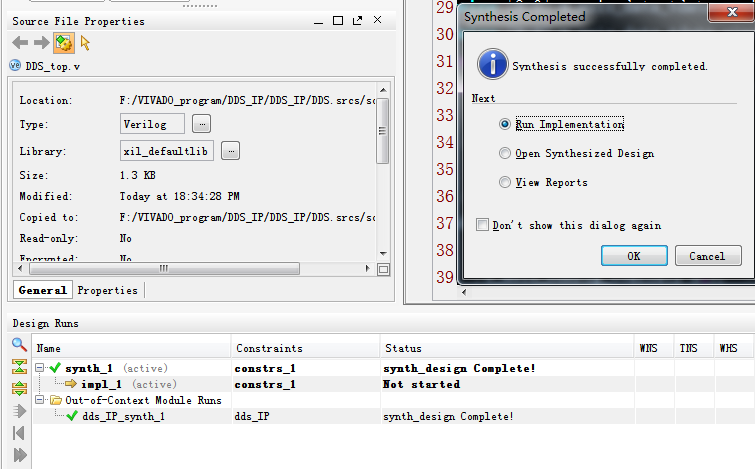

3. 程序编译

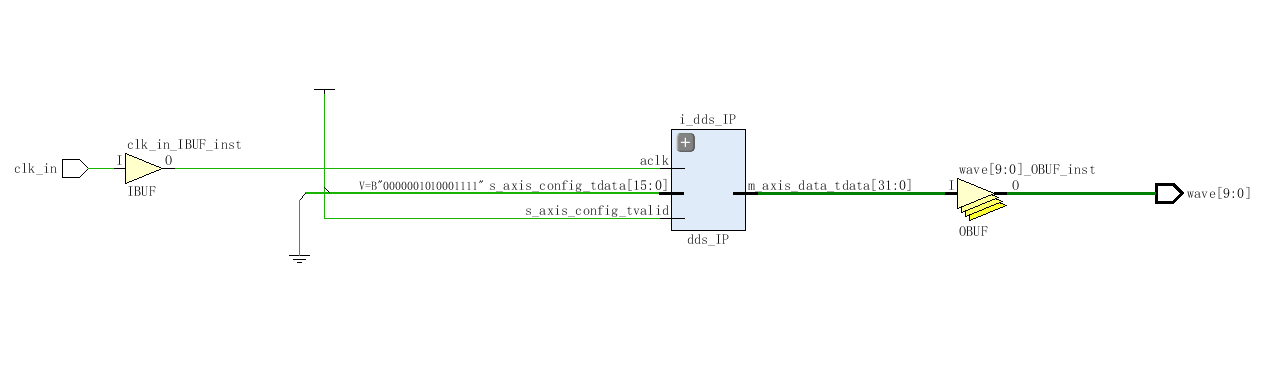

4. RTL图

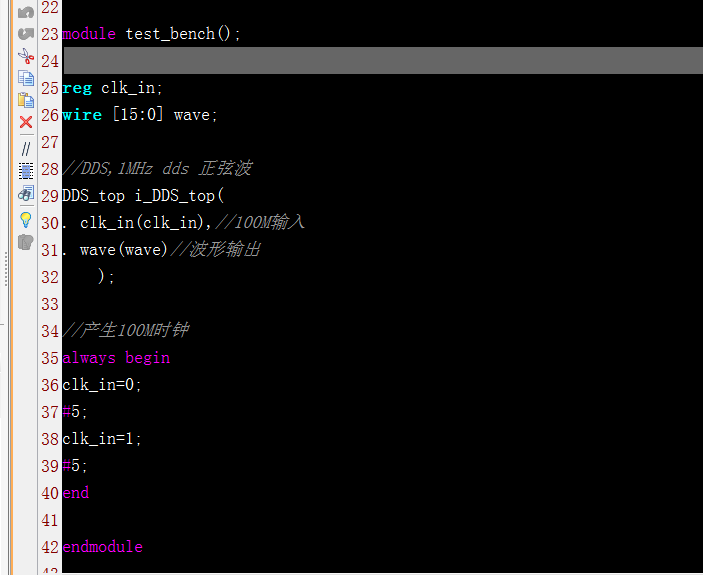

5. Testbench

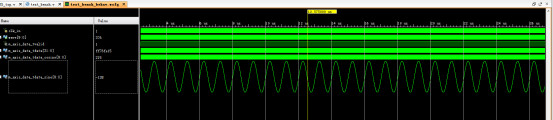

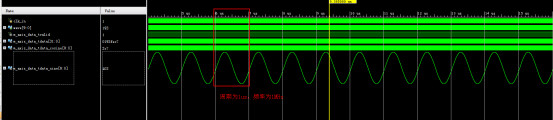

6. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2020/07/19 18:03:39
// Design Name:
// Module Name: DDS_top
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
//DDS,1MHz dds 正弦波
module DDS_top(
input clk_in,//100M输入
output [9:0] wave//波形输出
    );
wire m_axis_data_tvalid;//IP核输出使能
wire [31 : 0] m_axis_data_tdata;//IP核输出
wire [9:0] m_axis_data_tdata_cosine;//cos波形
wire [9:0] m_axis_data_tdata_sine;//sin波形
assign m_axis_data_tdata_cosine  = m_axis_data_tdata[9:0];//cos波形
assign m_axis_data_tdata_sine    = m_axis_data_tdata[25:16];//sin波形
//DDS输出频率=clk*N/2^16
//调用DDS IP核
dds_IP i_dds_IP (
  .aclk(clk_in),//时钟
  .s_axis_config_tvalid(1'b1),  // 频率控制字输入使能
  .s_axis_config_tdata(16'd655),    //频率控制字，16位,频率控制字655计算出的频率为1MHz
  .m_axis_data_tvalid(m_axis_data_tvalid),    // //IP核输出使能
  .m_axis_data_tdata(m_axis_data_tdata)      // //IP核输出
);
assign wave=m_axis_data_tdata_sine;//输出波形
endmodule
