pwm电机控制器Verilog代码Quartus仿真

名称：pwm电机控制器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：向给他输入一个01信号，输出一个让直流电机转动的仿真波形（占空比为80%）；给他输入一个10，输出一个让伺服电机停止转动的波形

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

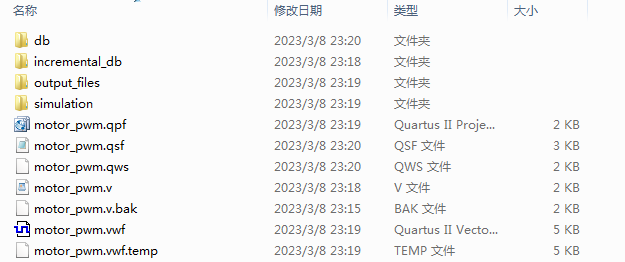

1. 工程文件

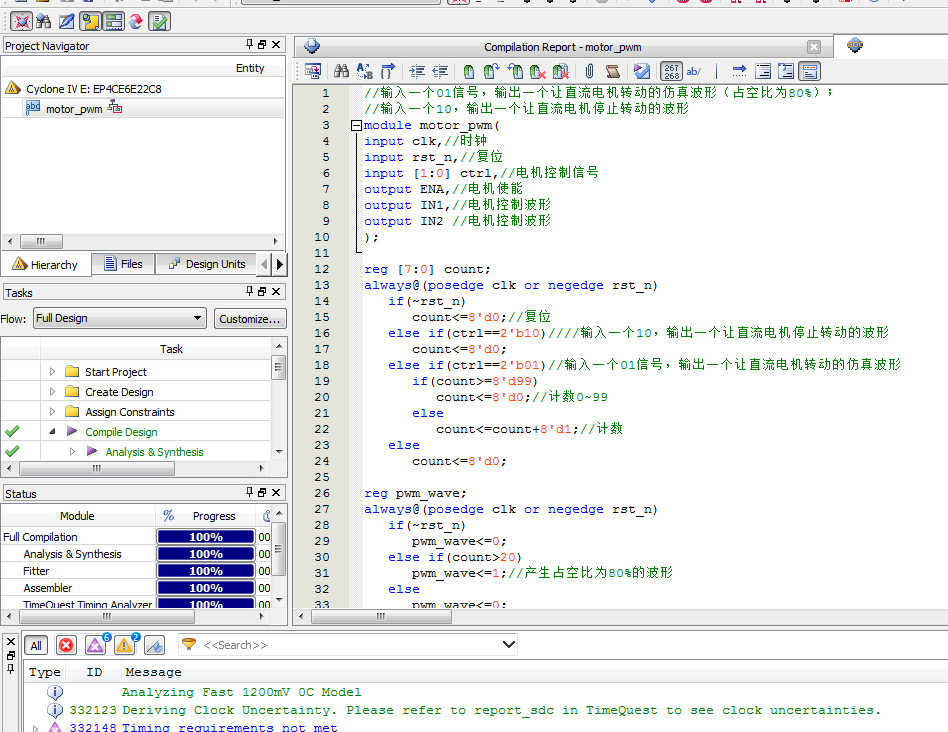

2. 程序文件

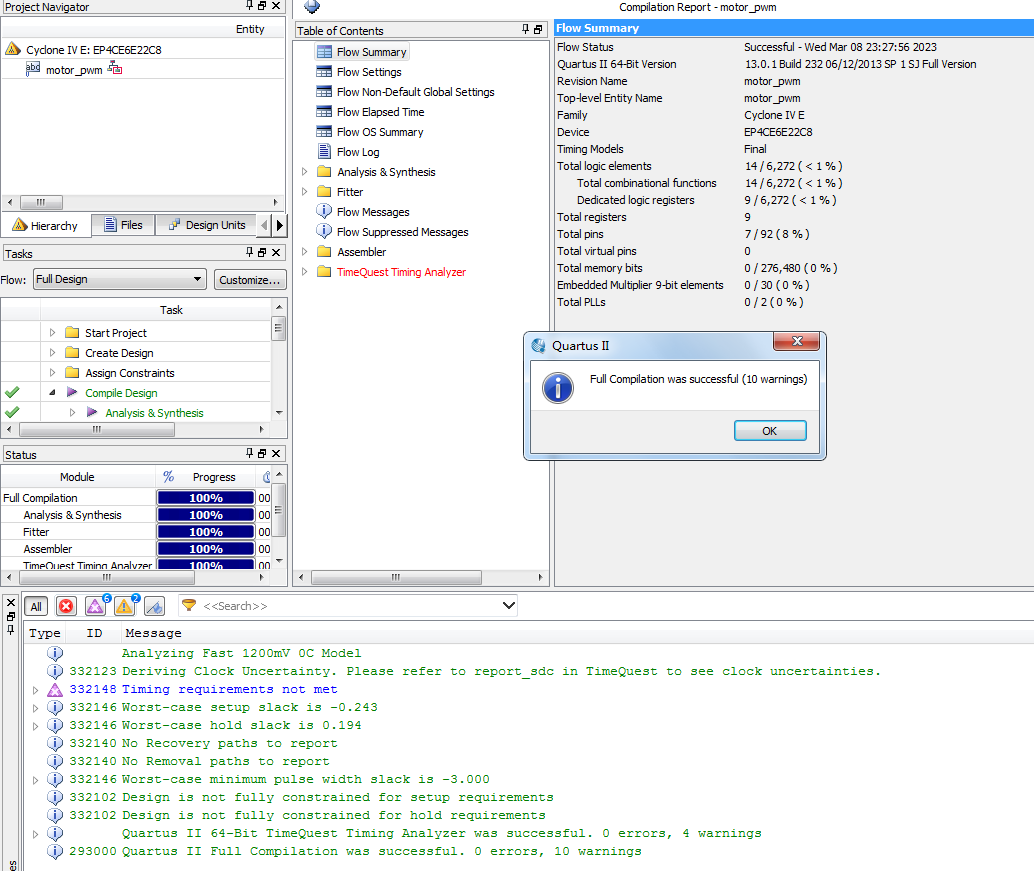

3. 程序编译

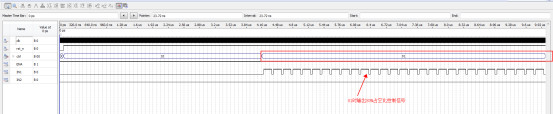

4. 仿真图

部分代码展示:

//输入一个01信号，输出一个让直流电机转动的仿真波形（占空比为80%）；
//输入一个10，输出一个让直流电机停止转动的波形
module motor_pwm(
input clk,//时钟
input rst_n,//复位
input [1:0] ctrl,//电机控制信号
output ENA,//电机使能
output IN1,//电机控制波形
output IN2 //电机控制波形
);
reg [7:0] count;
always@(posedge clk or negedge rst_n)
if(~rst_n)
count<=8'd0;//复位
else if(ctrl==2'b10)////输入一个10，输出一个让直流电机停止转动的波形
count<=8'd0;
else if(ctrl==2'b01)//输入一个01信号，输出一个让直流电机转动的仿真波形
if(count>=8'd99)
count<=8'd0;//计数0~99
else
count<=count+8'd1;//计数
else
count<=8'd0;

代码文件（付费下载）：
