QPSK信号调制Verilog代码Quartus仿真

名称：QPSK信号调制Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

QPSK信号调制

1、设计QPSK调制波形，输入2bit并行数据

2、输出QPSK调制波形，载波为正弦波

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

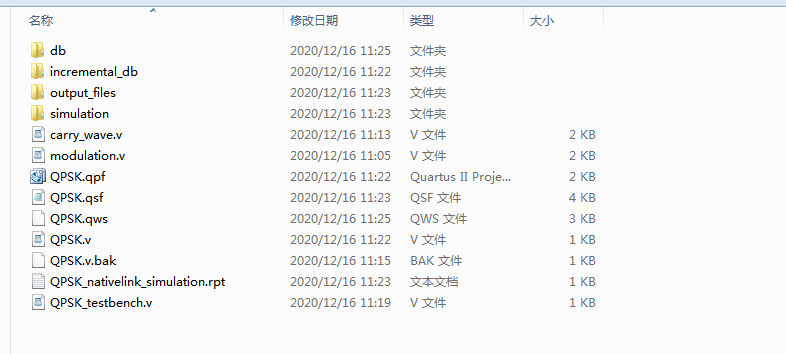

1. 工程文件

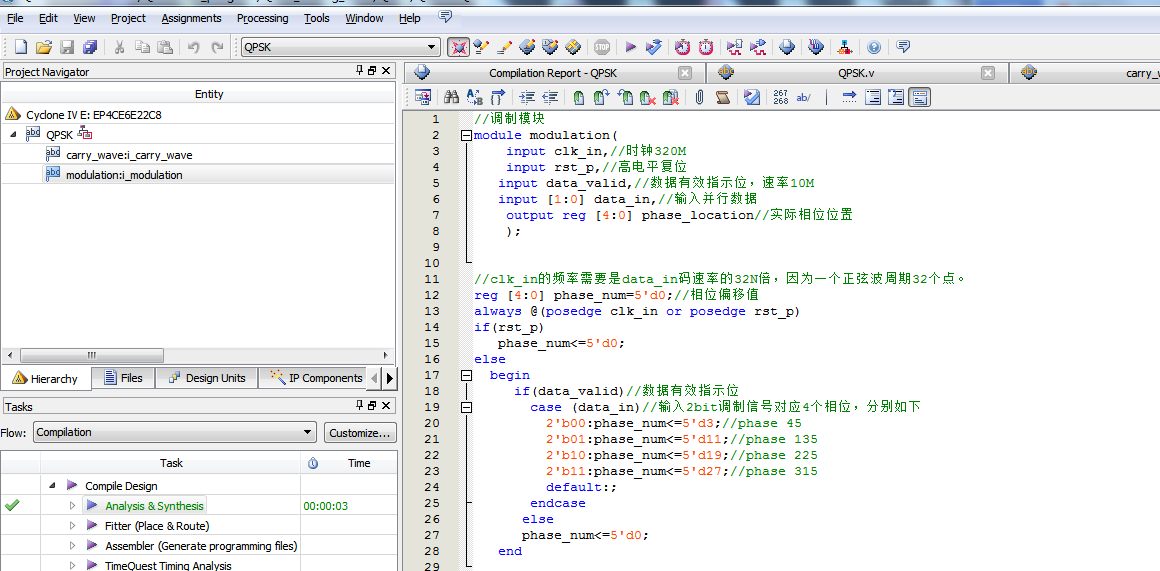

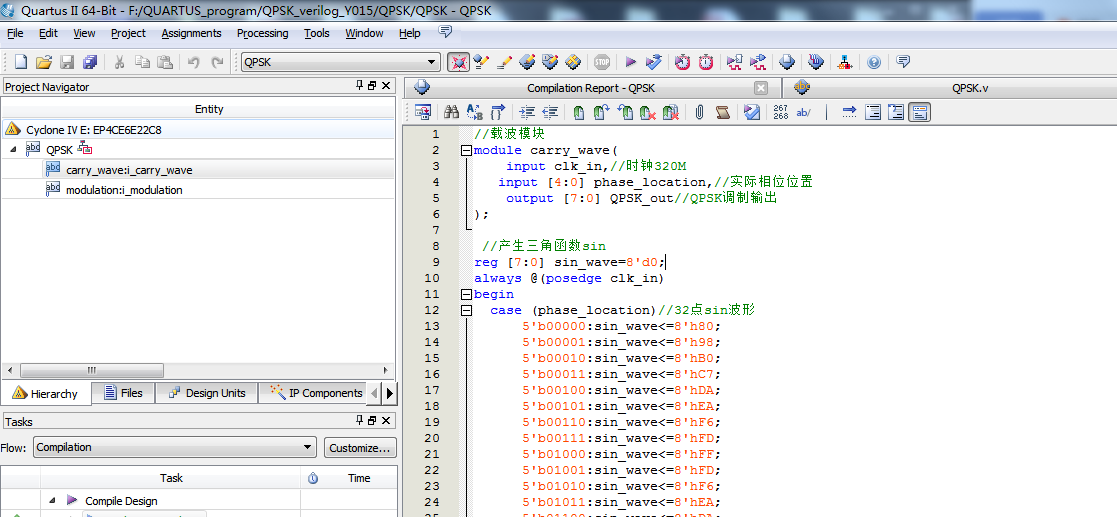

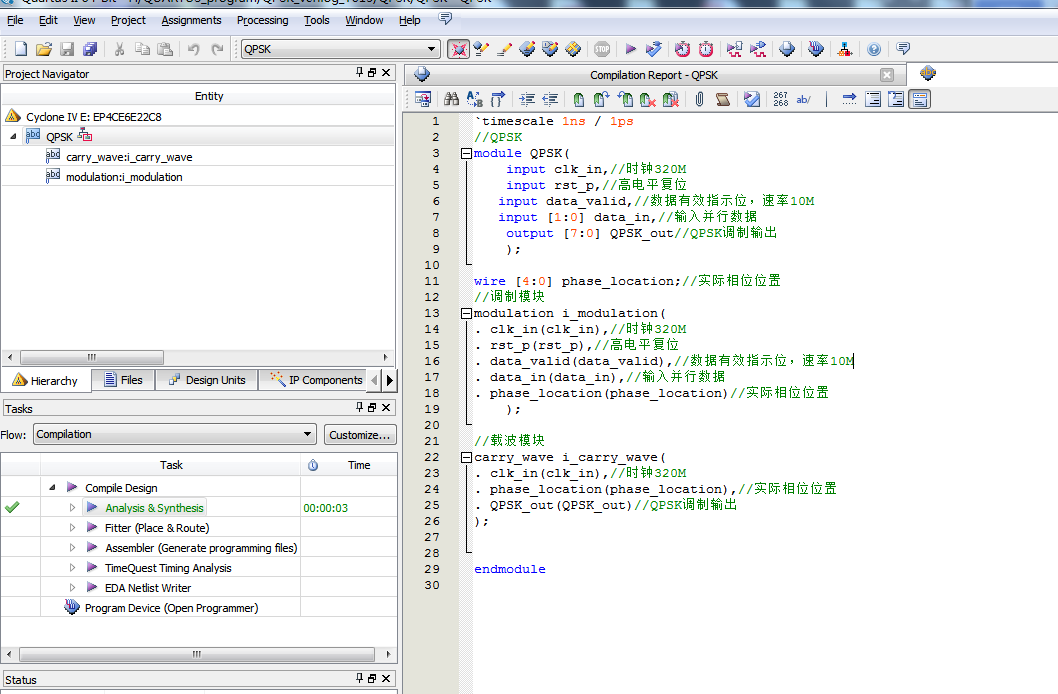

2. 程序文件

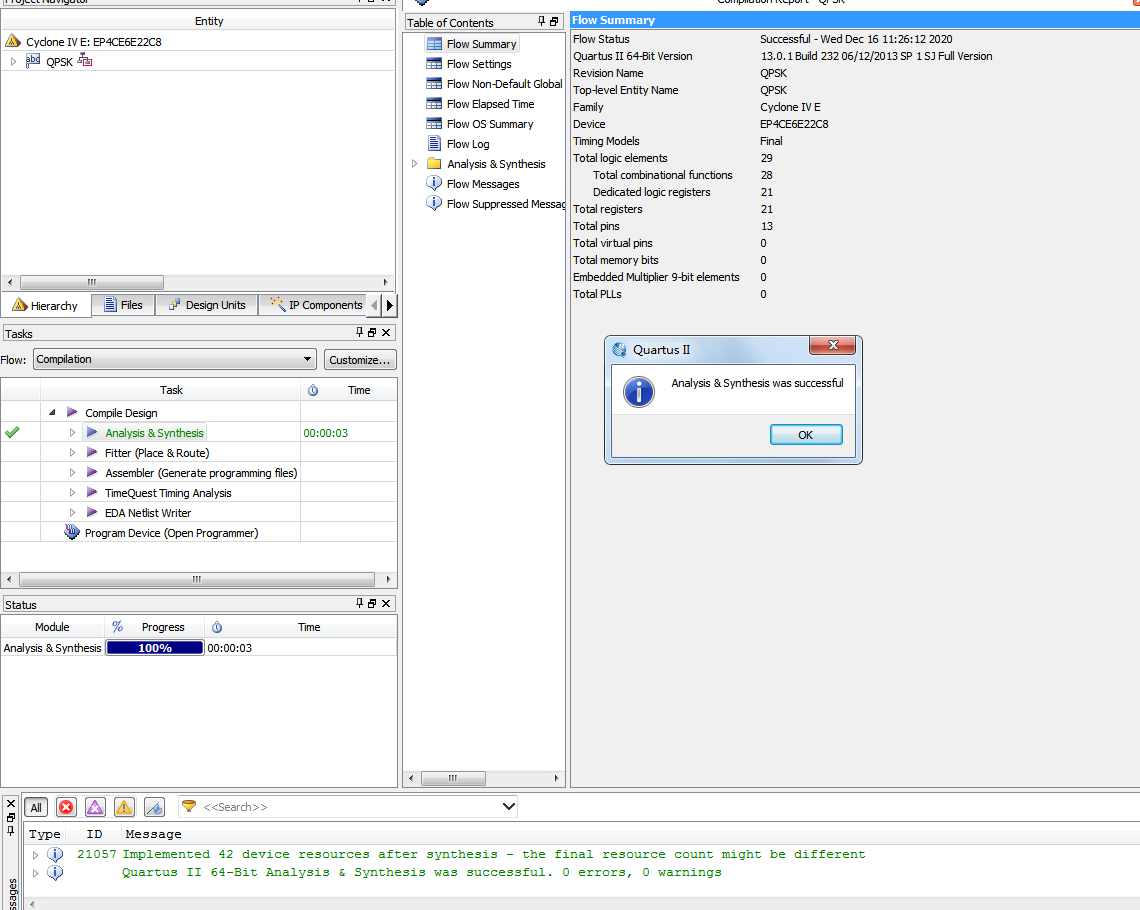

3. 程序编译

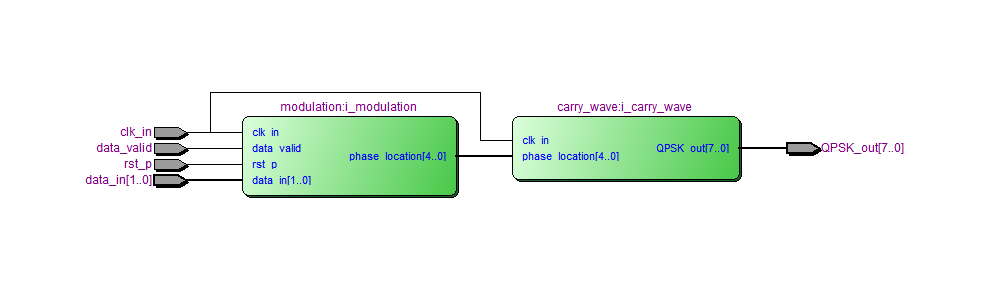

4. RTL图

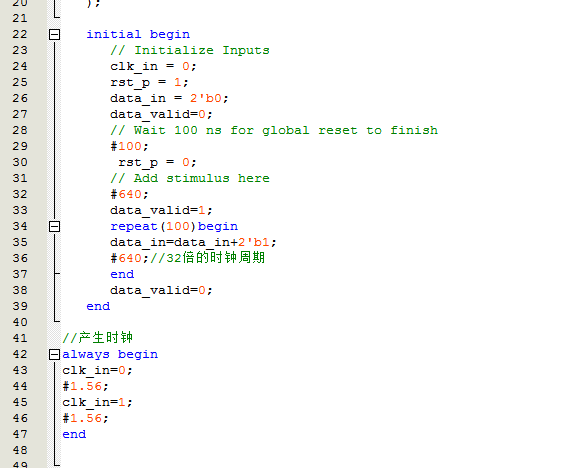

5. Testbench

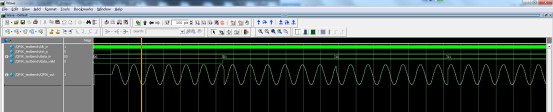

6. 仿真图

调制模块仿真

载波模块仿真

部分代码展示:

`timescale 1ns / 1ps
//QPSK
module QPSK(
    input clk_in,//时钟320M
    input rst_p,//高电平复位
input data_valid,//数据有效指示位，速率10M
input [1:0] data_in,//输入并行数据
    output [7:0] QPSK_out//QPSK调制输出
    );
wire [4:0] phase_location;//实际相位位置
//调制模块
modulation i_modulation(
. clk_in(clk_in),//时钟320M
. rst_p(rst_p),//高电平复位
. data_valid(data_valid),//数据有效指示位，速率10M
. data_in(data_in),//输入并行数据
. phase_location(phase_location)//实际相位位置
    );
//载波模块
carry_wave i_carry_wave(
. clk_in(clk_in),//时钟320M
. phase_location(phase_location),//实际相位位置
. QPSK_out(QPSK_out)//QPSK调制输出
);
endmodule
