UART串口控制的6路抢答器设计Verilog代码Vivado basys3开发板

名称：UART串口控制的6路抢答器设计Verilog代码Vivado  basys3开发板

软件：Vivado

语言：Verilog

代码功能：

UART串口控制的6路抢答器设计

1、设计6路抢答器，通过UART串口接收电脑发出的开始抢答和清零指令

2、数码管显示抢答者编号

3、将抢答者编号在通过UART串口发送给电脑

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

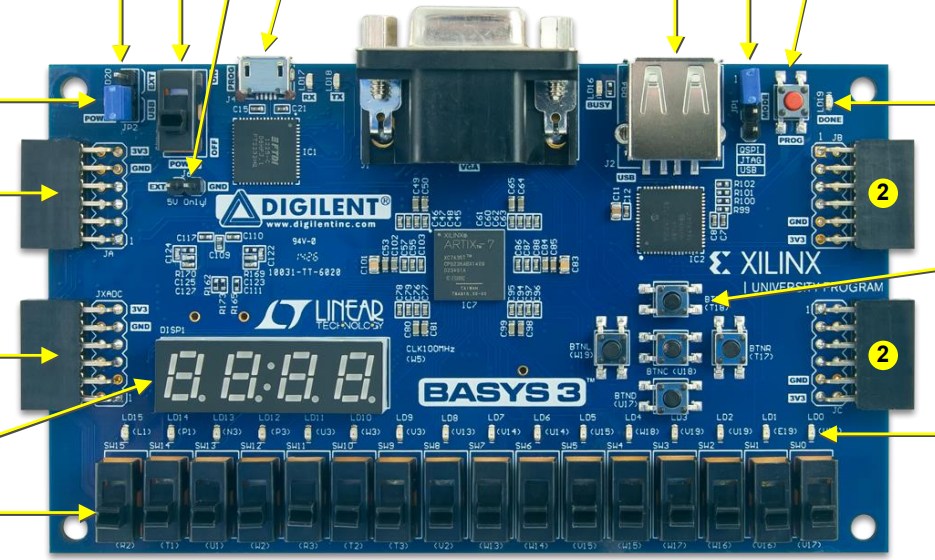

本代码已在basys3开发板验证，basys3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

6路抢答器设计.doc

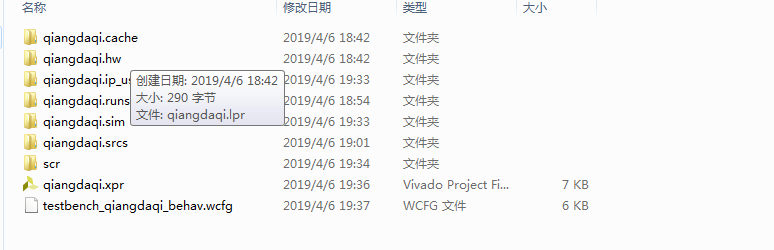

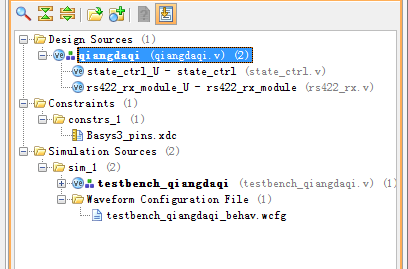

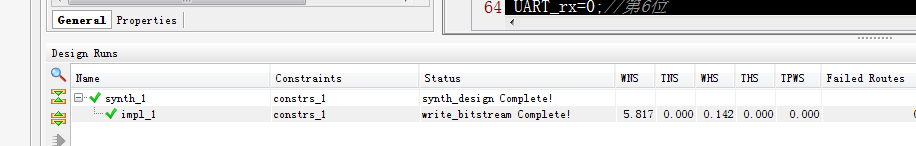

1. 工程文件

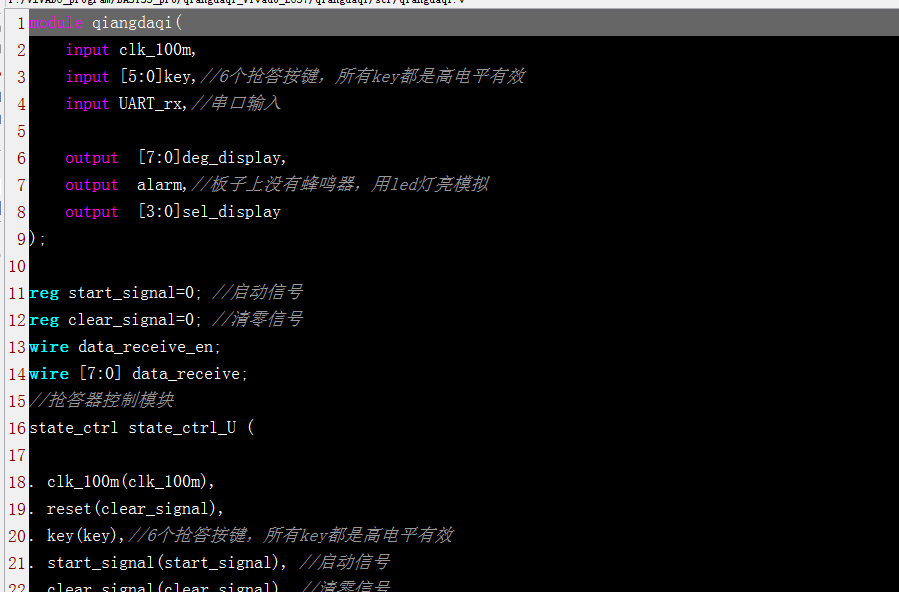

2. 程序文件

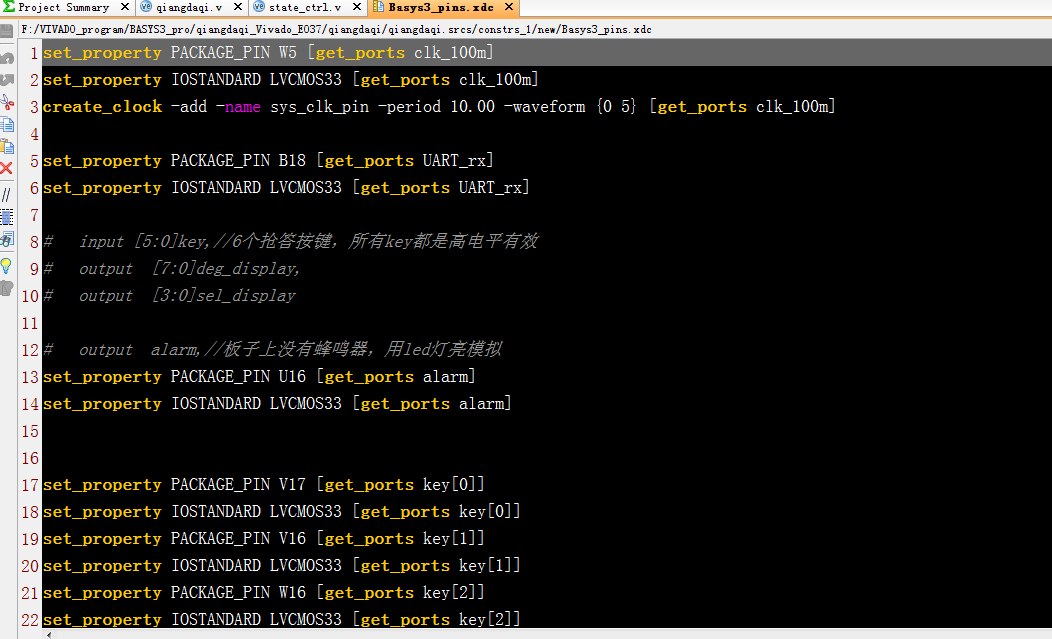

3. 管脚约束文件

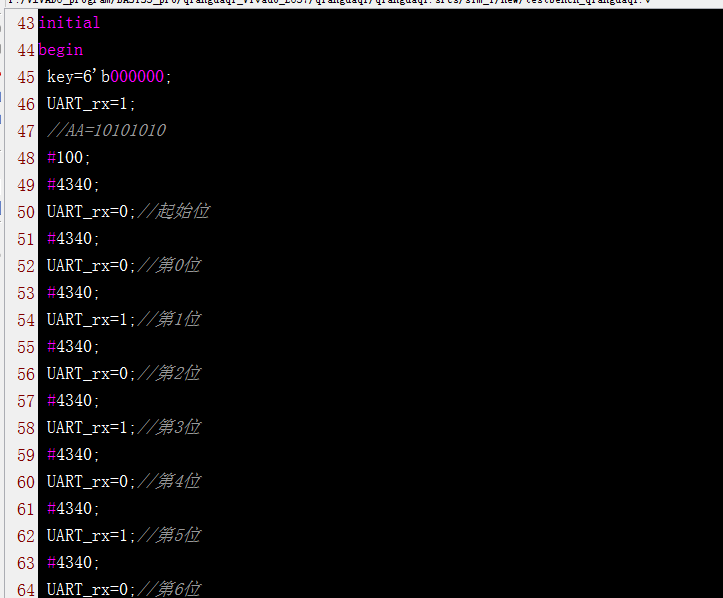

4. Testbench仿真测试文件

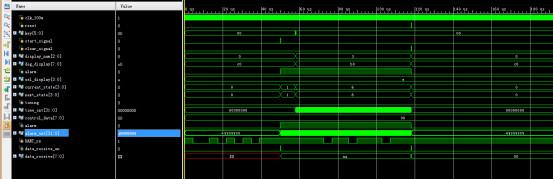

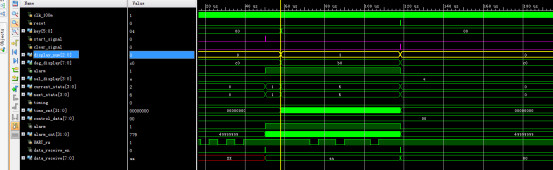

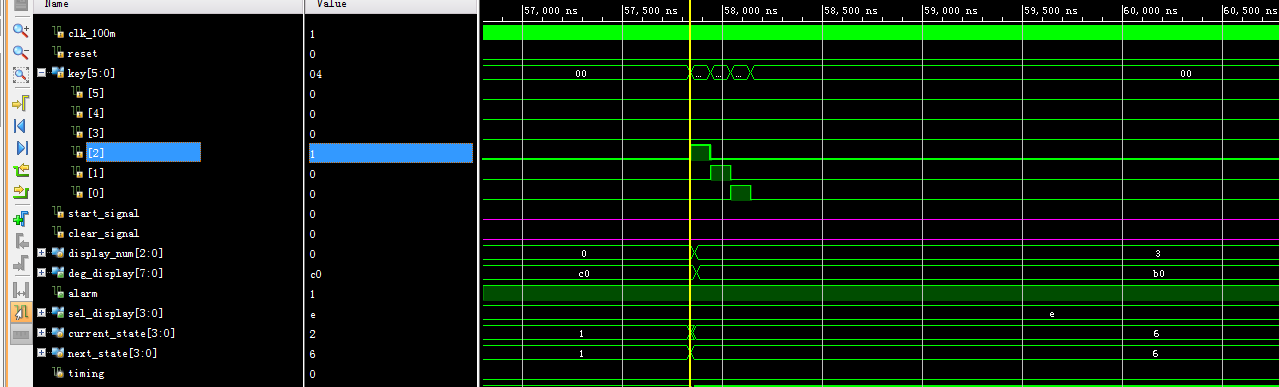

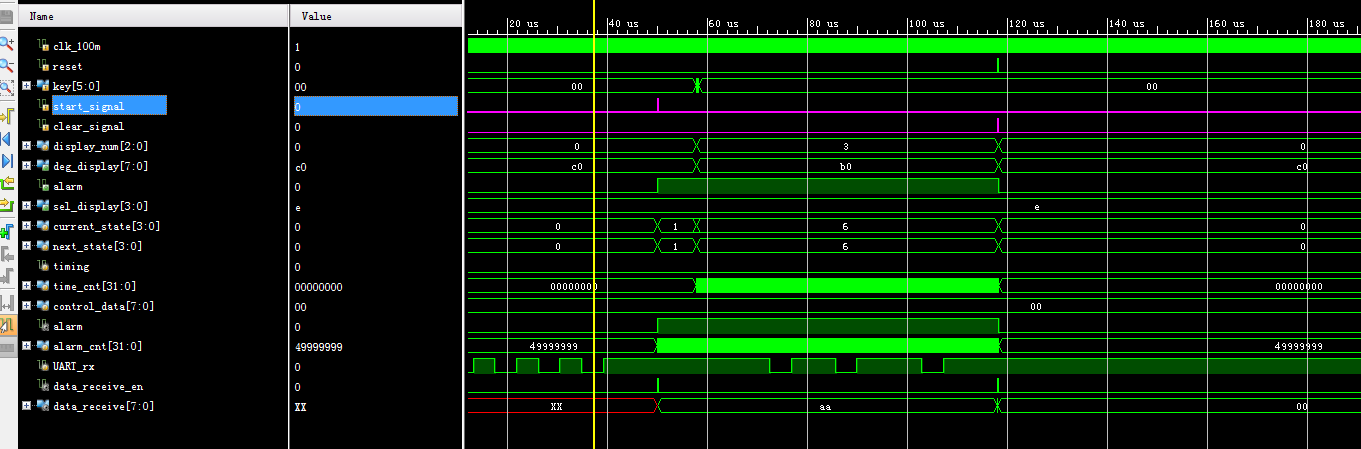

5. 仿真图

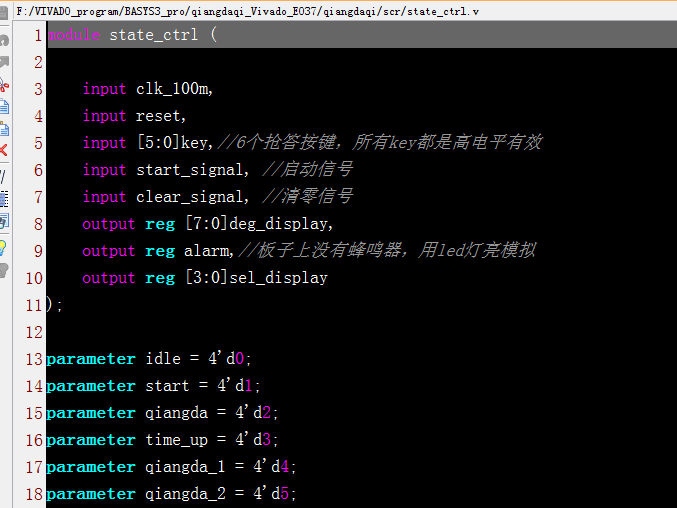

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2019/04/06 19:01:27
// Design Name:
// Module Name: testbench_qiangdaqi
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module testbench_qiangdaqi();
reg clk_100m;
reg [5:0]key;//6个抢答按键，所有key都是高电平有效
reg UART_rx;//串口输入
wire  [7:0]deg_display;
wire  alarm;//板子上没有蜂鸣器，用led灯亮模拟
wire  [3:0]sel_display;
qiangdaqi qiangdaqi_i(
.clk_100m(clk_100m),
.key(key),//6个抢答按键，所有key都是高电平有效
.UART_rx(UART_rx),//串口输入
.deg_display(deg_display),
.alarm(alarm),//板子上没有蜂鸣器，用led灯亮模拟
.sel_display(sel_display)
);
initial
begin
 key=6'b000000;
 UART_rx=1;
 //AA=10101010
 #100;
 #4340;
 UART_rx=0;//起始位
 #4340;
 UART_rx=0;//第0位
 #4340;
 UART_rx=1;//第1位
 #4340;
 UART_rx=0;//第2位
 #4340;
 UART_rx=1;//第3位
 #4340;
 UART_rx=0;//第4位
 #4340;
 UART_rx=1;//第5位
 #4340;
 UART_rx=0;//第6位
 #4340;
 UART_rx=1;//第7位
 #4340;
 UART_rx=1;//检验位
 #4340;
 UART_rx=1;//停止位
 #10000;
  key=6'b000100;  //3号抢答
 #100;
 key=6'b000010;  //2号抢答
 #100
 key=6'b000001;  //1号抢答
 #100;
 key=6'b000000;
 #10000;
 //BB=10111011
 #4340;
 UART_rx=0;//起始位
 #4340;
 UART_rx=1;//第0位
 #4340;
 UART_rx=1;//第1位
 #4340;
 UART_rx=0;//第2位
 #4340;
 UART_rx=1;//第3位
 #4340;
 UART_rx=1;//第4位
 #4340;
 UART_rx=1;//第5位
 #4340;
 UART_rx=0;//第6位
 #4340;
 UART_rx=1;//第7位
 #4340;
 UART_rx=1;//检验位
 #4340;
 UART_rx=1;//停止位
 #10000;
end

always
begin
clk_100m=1;
#5;
clk_100m=0;
#5;
end
endmodule

代码文件（付费下载）：
