序列检测器设计Verilog代码Vivado仿真

名称：序列检测器设计Verilog代码Vivado仿真

软件：Vivado

语言：Verilog

代码功能：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

设计文档.doc

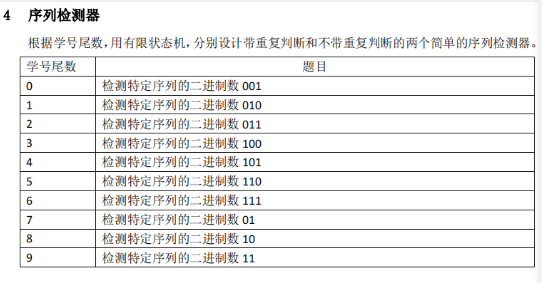

1. 序列检测

1.1 重复判断

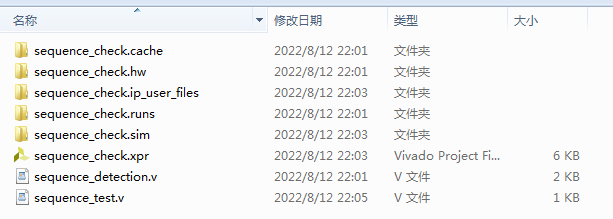

工程文件

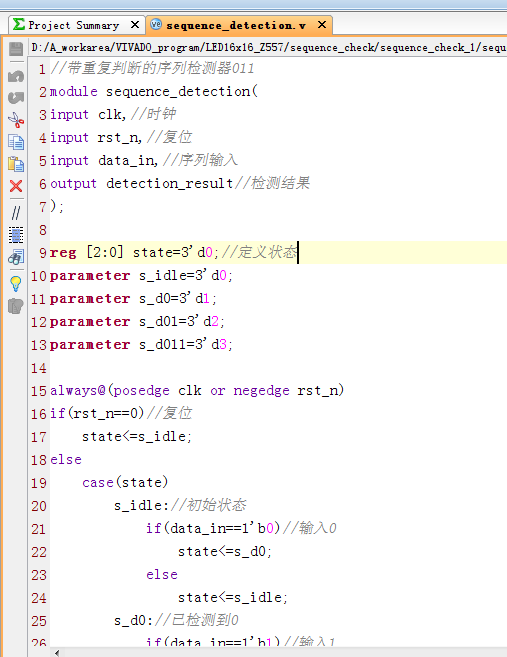

程序文件

程序编译

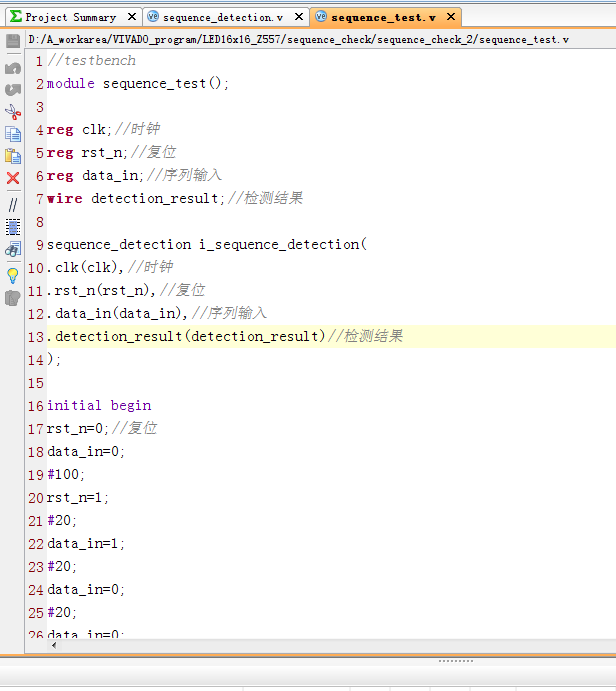

Testbench

仿真图

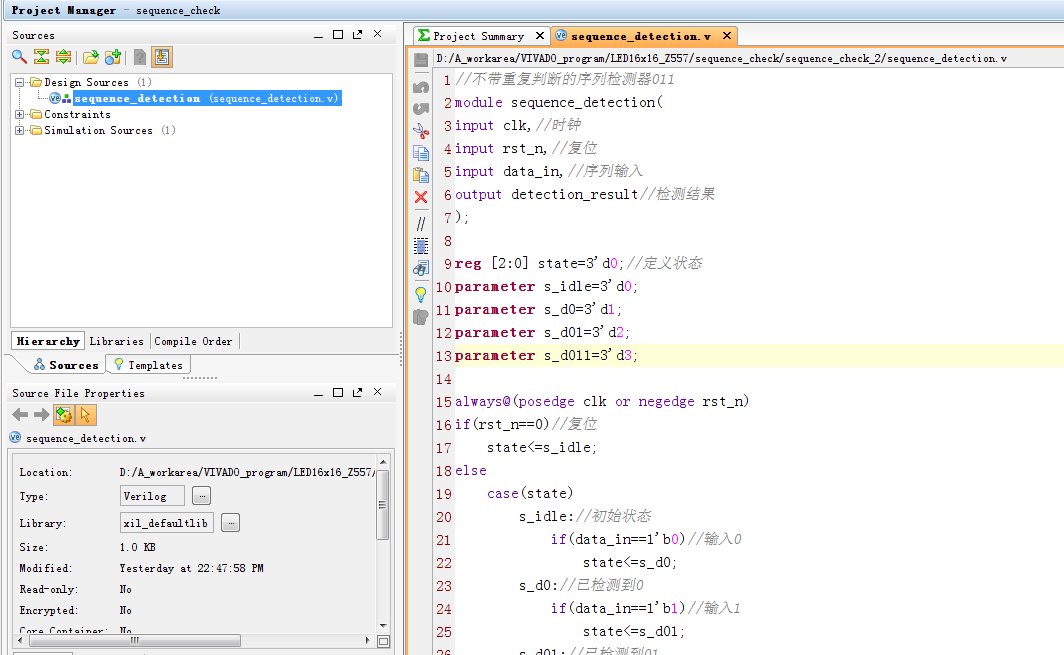

1.2 不重复判断

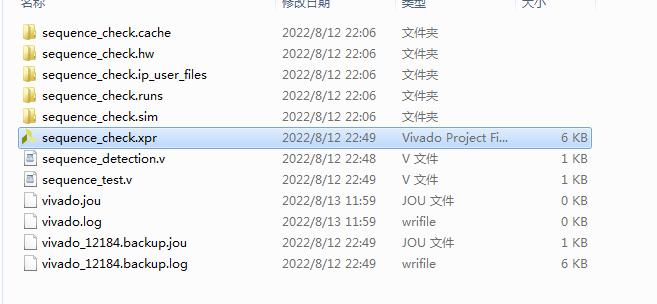

工程文件

程序文件

程序编译

Testbench

仿真图

部分代码展示:

//带重复判断的序列检测器011
module sequence_detection(
input clk,//时钟
input rst_n,//复位
input data_in,//序列输入
output detection_result//检测结果
);
reg [2:0] state=3'd0;//定义状态
parameter s_idle=3'd0;
parameter s_d0=3'd1;
parameter s_d01=3'd2;
parameter s_d011=3'd3;
always@(posedge clk or negedge rst_n)
if(rst_n==0)//复位
state<=s_idle;
else
case(state)
s_idle://初始状态
if(data_in==1'b0)//输入0
state<=s_d0;
else
state<=s_idle;
s_d0://已检测到0
if(data_in==1'b1)//输入1
state<=s_d01;
else//输入0
state<=s_d0;
s_d01://已检测到01
if(data_in==1'b1)//输入1
state<=s_d011;
else//输入0
state<=s_d0;
s_d011://已检测到011
if(data_in==1'b1)//输入1
state<=s_idle;
else//输入0
state<=s_d0;
default:
state<=s_idle;
endcase
reg detection_result_reg=0;
always@(posedge clk)
if(state==s_d011)//已检测到011
detection_result_reg<=1;//检测结果
else
detection_result_reg<=0;
assign detection_result=detection_result_reg;//输出
endmodule
