循环流水灯设计Verilog代码Vivado仿真

名称：循环流水灯设计Verilog代码Vivado仿真

软件：Vivado

语言：Verilog

代码功能：

任务:设计一个可以循环移动的流水灯，灯总数

为8盏,具体要求如下：

-1、5亮,其余灭,右移三次后全灭

-4、8亮,其余灭,左移三次后全灭

-4、5亮,其余灭,各向两边移三次后全灭

-1、8亮,其余灭,各向中间移三次后全灭

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

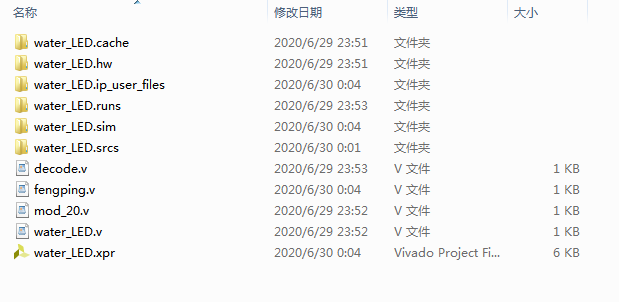

1. 工程文件

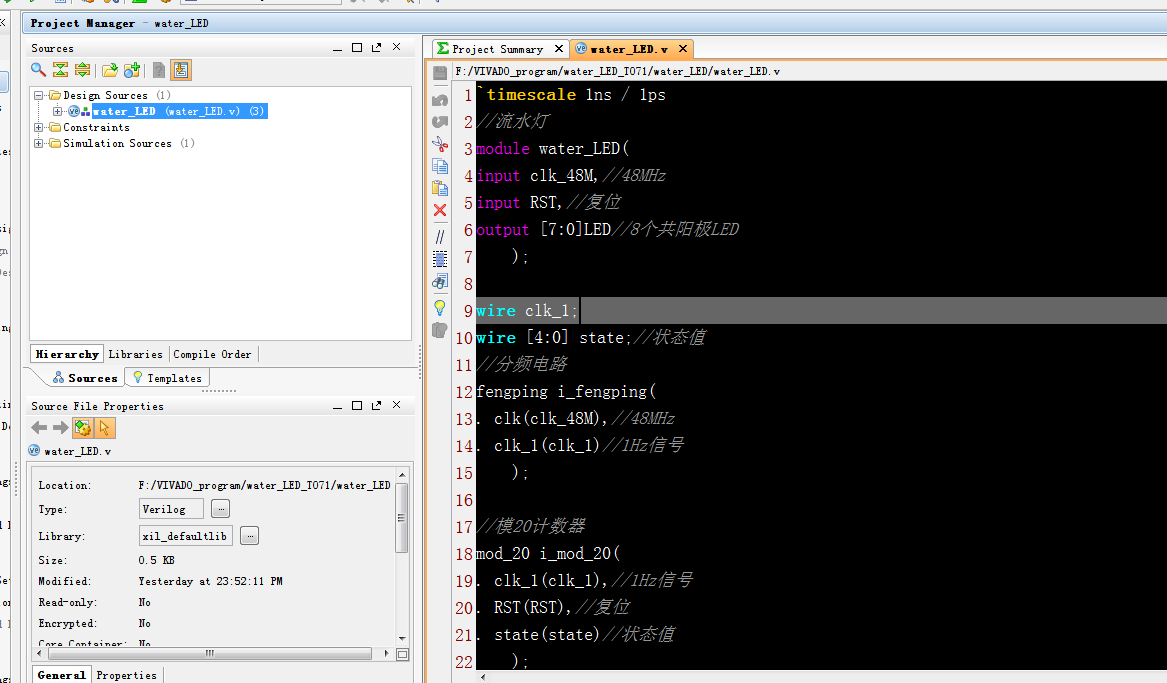

2. 程序文件

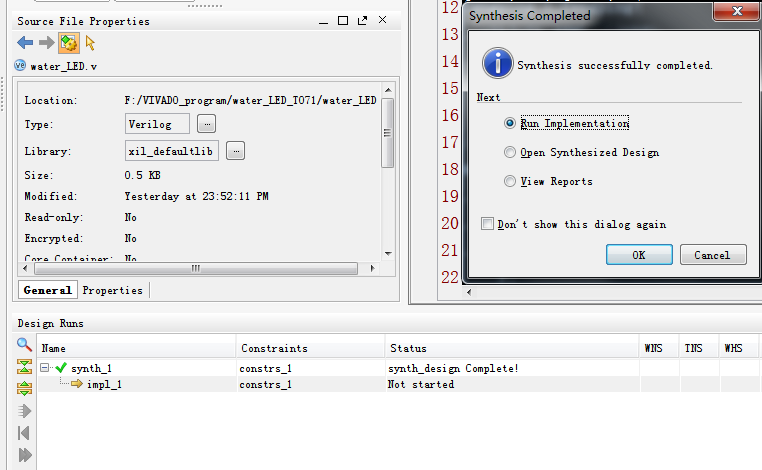

3. 程序编译

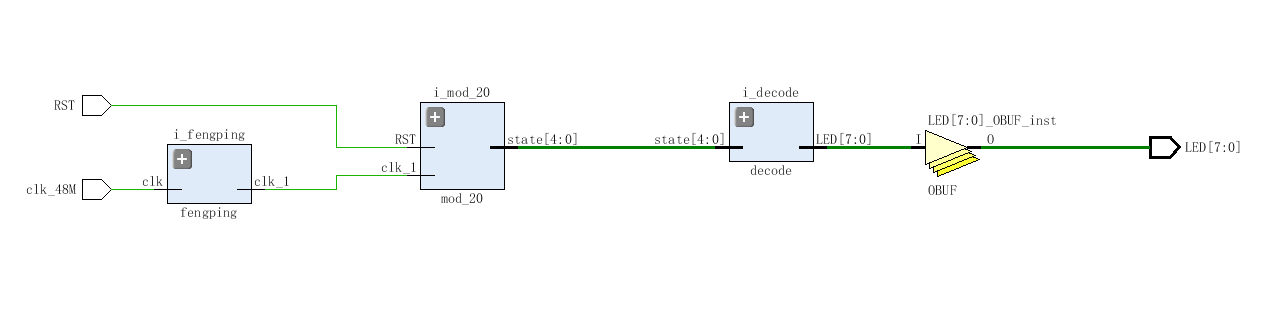

4. RTL图

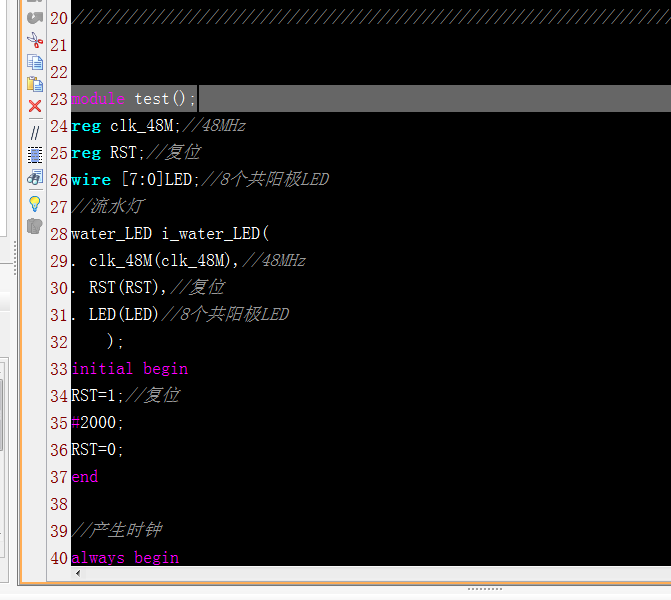

5. Testbench

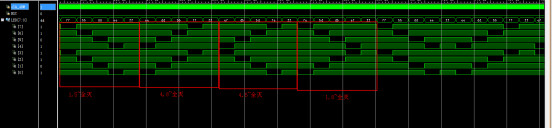

6. 仿真图

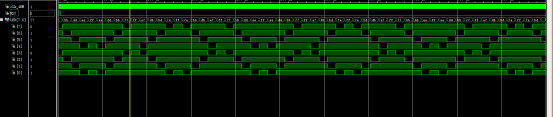

整体仿真图

分频模块仿真

模20计数器仿真

译码电路仿真

部分代码展示:

`timescale 1ns / 1ps
//流水灯
module water_LED(
input clk_48M,//48MHz
input RST,//复位
output [7:0]LED//8个共阳极LED
    );
wire clk_1;
wire [4:0] state;//状态值
//分频电路
fengping i_fengping(
. clk(clk_48M),//48MHz
. clk_1(clk_1)//1Hz信号
    );
//模20计数器
mod_20 i_mod_20(
. clk_1(clk_1),//1Hz信号
. RST(RST),//复位
. state(state)//状态值
    );
//译码电路
decode i_decode(
. state(state),//状态值
. LED(LED)//共阳极LED
    );
endmodule

代码文件（付费下载）：
