串行进位和并行进位加法器Verilog代码Vivado仿真

名称：串行进位和并行进位加法器Verilog代码Vivado仿真

软件：Vivado

语言：Verilog

代码功能：

回顾1位全加器的设计,自学串行进位和并行进位加法器。在此基础之上设计串行进位和并行进位的32位加法器,使用 Verilog实现该设计,并写出相应的 testbench对其进行测试。请观察并定量分析不同种加法器的计算延时情况。(参考资料:课本5.2.1章:加法器)

要求提交实验报告,包括1.两种加法器的 verilog代码2.测试数据及输出结果3.计算延时的分析与讨论

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

串行加法器

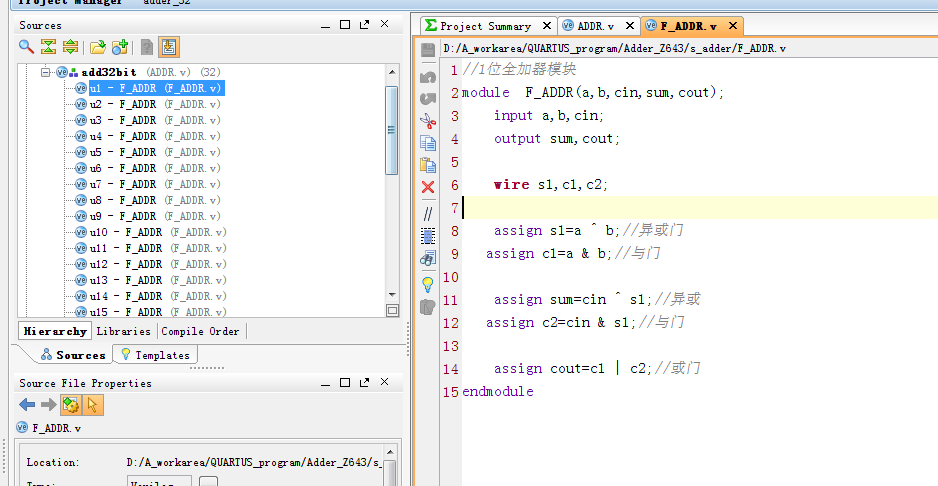

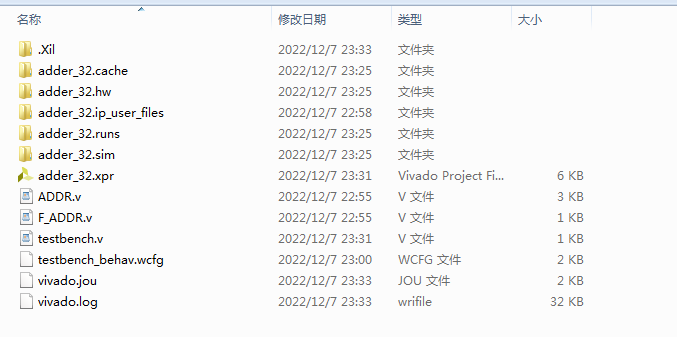

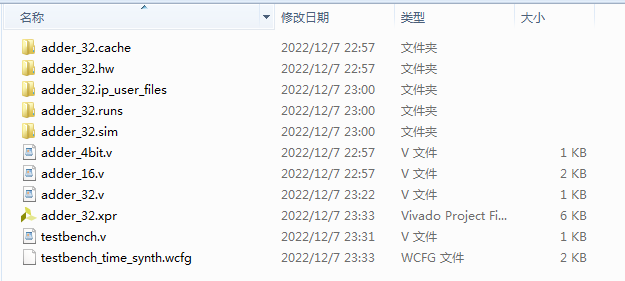

1. 工程文件

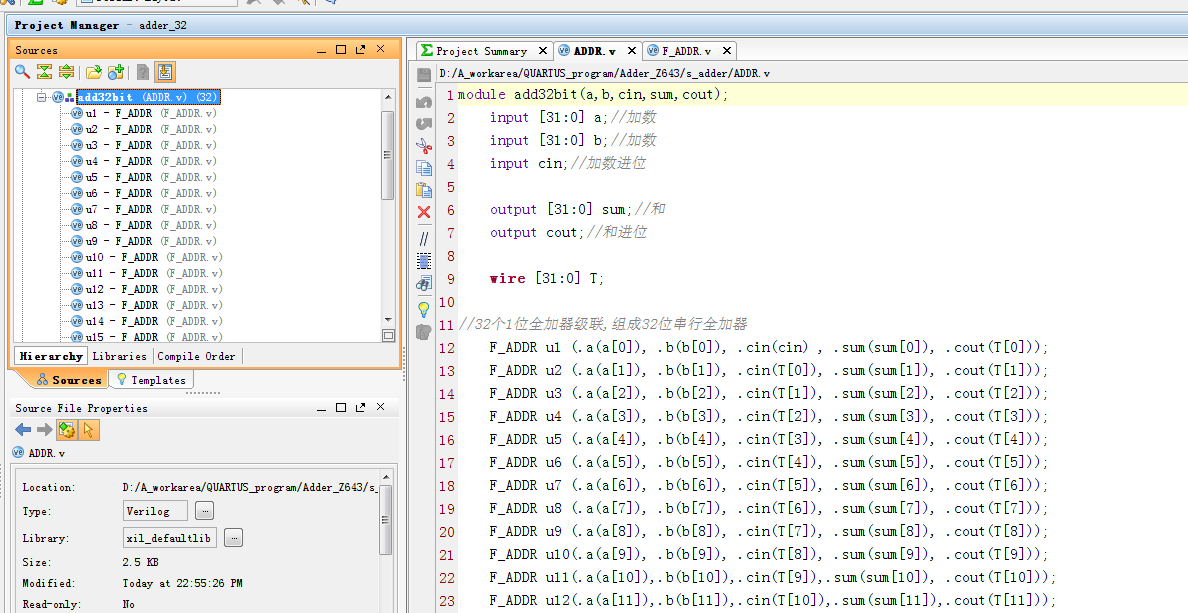

2. 程序文件

3. 程序编译

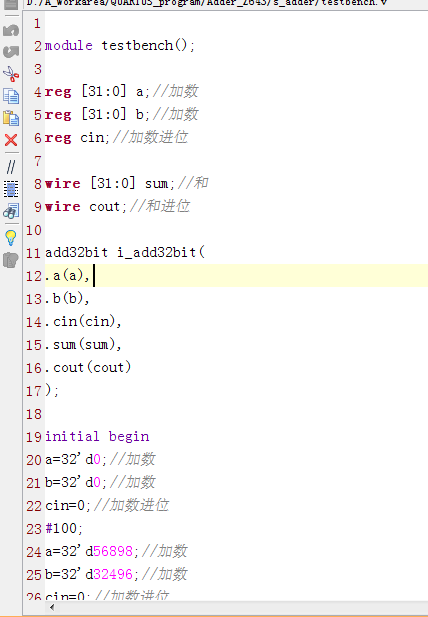

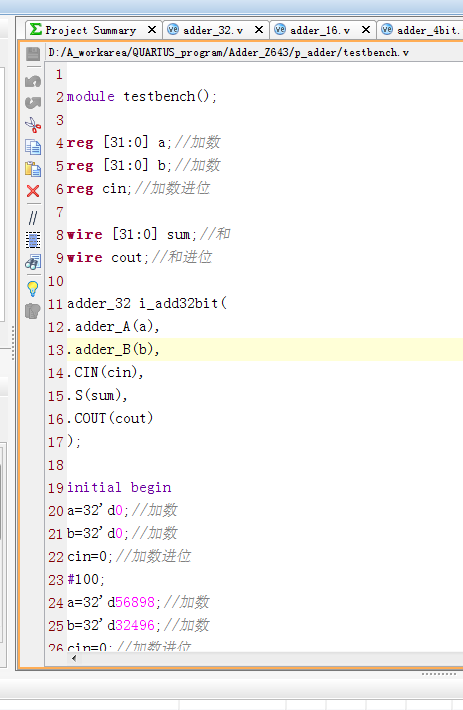

4. Testbench

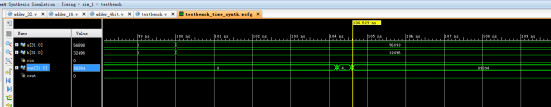

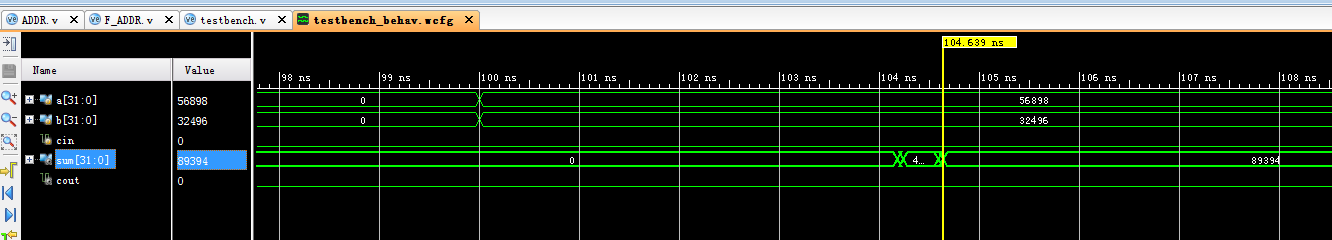

5. 时序仿真图

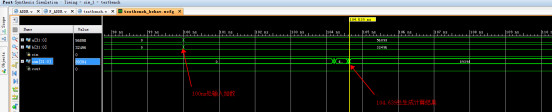

6. 延时分析

并行加法器

1. 工程文件

2. 程序文件

3. 程序编译

4. Testbench

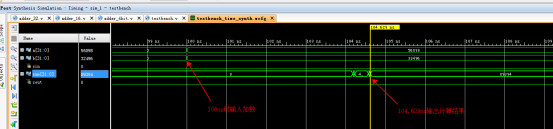

5. 时序仿真图

6. 延时分析

可见并行的延迟小于串行

部分代码展示:

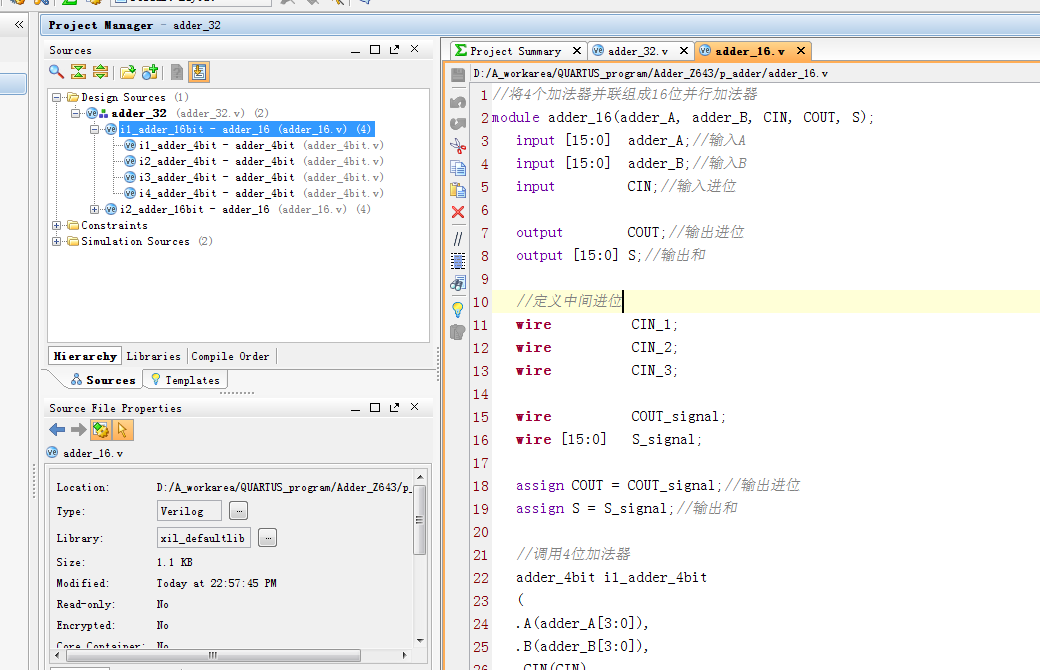

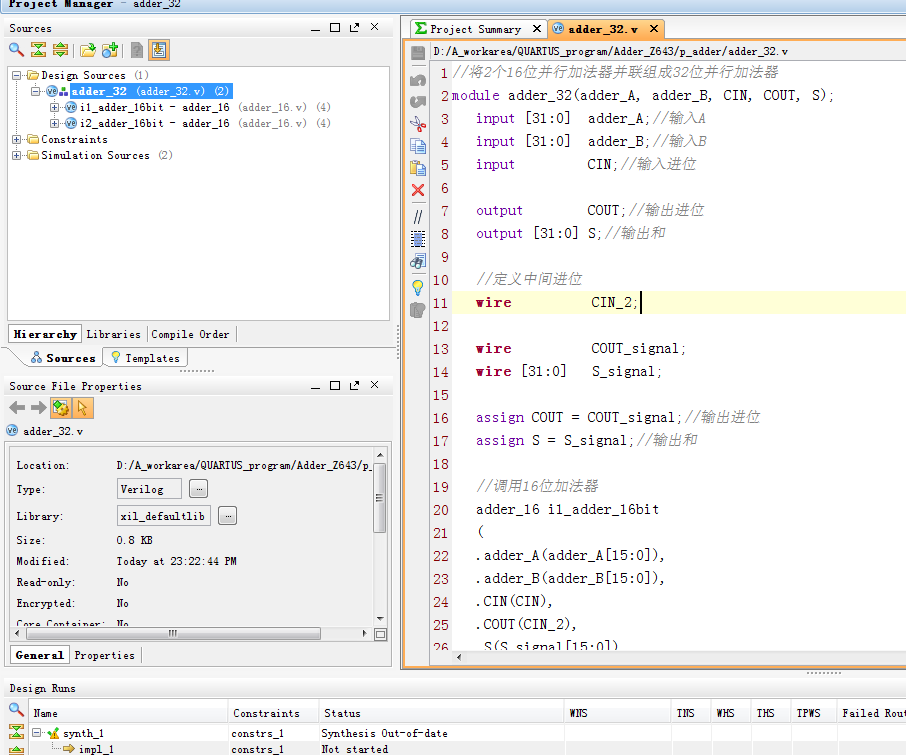

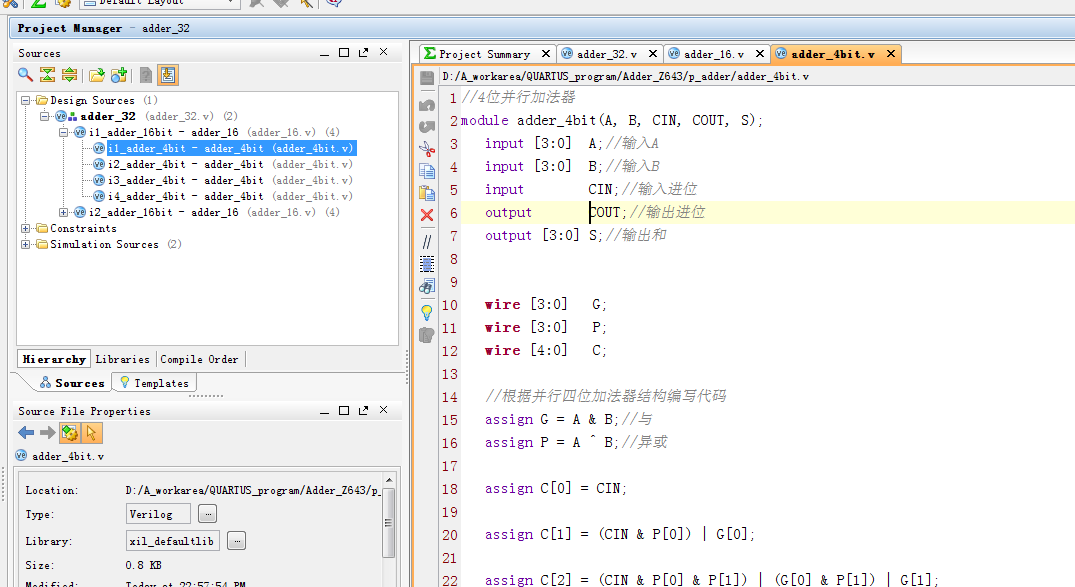

//将4个加法器并联组成16位并行加法器
module adder_16(adder_A, adder_B, CIN, COUT, S);
   input [15:0]  adder_A;//输入A
   input [15:0]  adder_B;//输入B
   input         CIN;//输入进位

   output        COUT;//输出进位
   output [15:0] S;//输出和

   //定义中间进位
   wire          CIN_1;
   wire          CIN_2;
   wire          CIN_3;

   wire          COUT_signal;
   wire [15:0]   S_signal;

   assign COUT = COUT_signal;//输出进位
   assign S = S_signal;//输出和

   //调用4位加法器
   adder_4bit i1_adder_4bit
   (
   .A(adder_A[3:0]),
   .B(adder_B[3:0]),
   .CIN(CIN),
   .COUT(CIN_1),
   .S(S_signal[3:0])
   );

   //调用4位加法器
   adder_4bit i2_adder_4bit
   (
   .A(adder_A[7:4]),
   .B(adder_B[7:4]),
   .CIN(CIN_1),
   .COUT(CIN_2),
   .S(S_signal[7:4])
   );

   //调用4位加法器
   adder_4bit i3_adder_4bit
   (
   .A(adder_A[11:8]),
   .B(adder_B[11:8]),
   .CIN(CIN_2),
   .COUT(CIN_3),
   .S(S_signal[11:8])
   );

   //调用4位加法器
   adder_4bit i4_adder_4bit
   (
   .A(adder_A[15:12]),
   .B(adder_B[15:12]),
   .CIN(CIN_3),
   .COUT(COUT_signal),
   .S(S_signal[15:12])
   );

endmodule
