12小时数字钟Verilog代码Quartus 开发板

名称：12小时数字钟Verilog代码Quartus  开发板

软件：Quartus

语言：Verilog

代码功能：

12小时数字钟

1. 设计一个能显示1/10秒、秒、分、时的12小时数字钟。

2. 熟练掌握各种计数器的使用。

3. 能用计数器构成十进制、六十进制、十二进制等所需进制的计数器。

4. 能用低位的进位输出构成高位的计数脉冲。

5.完成全部流程：设计规范文档、模块设计、代码输入、功能仿真、约束与综合、布局布线、时序仿真、下载验证等。

教学提示:

1、时钟源使用频率为0.1Hz的连续脉冲。

2、设置两个按钮，一个供“开始”及“停止”用，一个供系统“复位”用。

3、时钟显示使用数码管显示。

4、“时显示”部分应注意12点后显示1点。

5、注意各部分的关系，由低位到高位逐级设计、调试。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

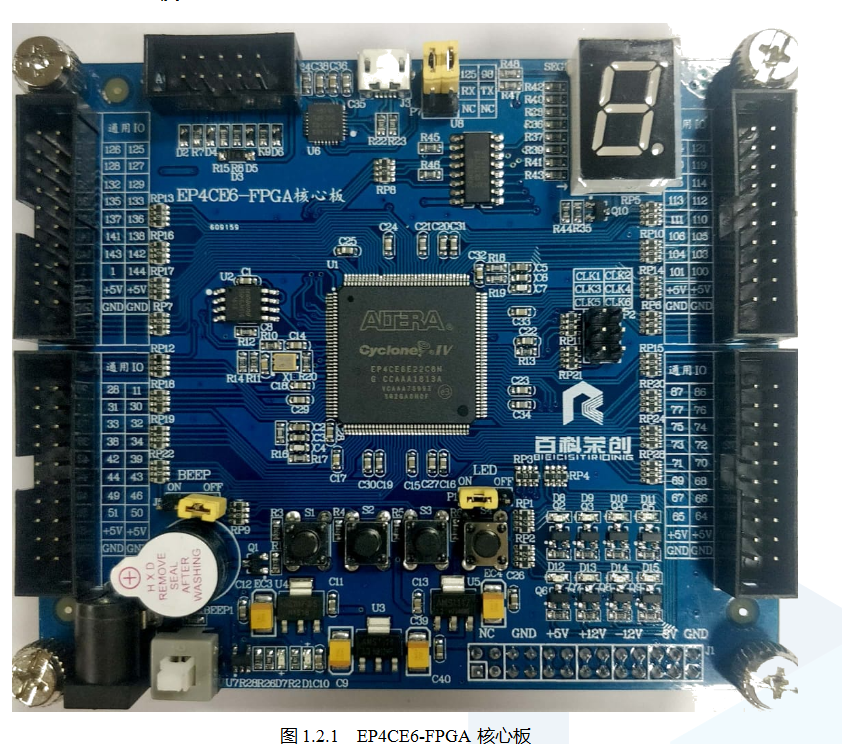

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

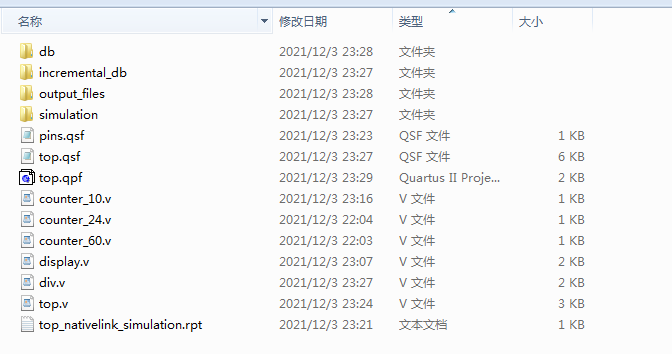

1. 工程文件

2. 程序文件

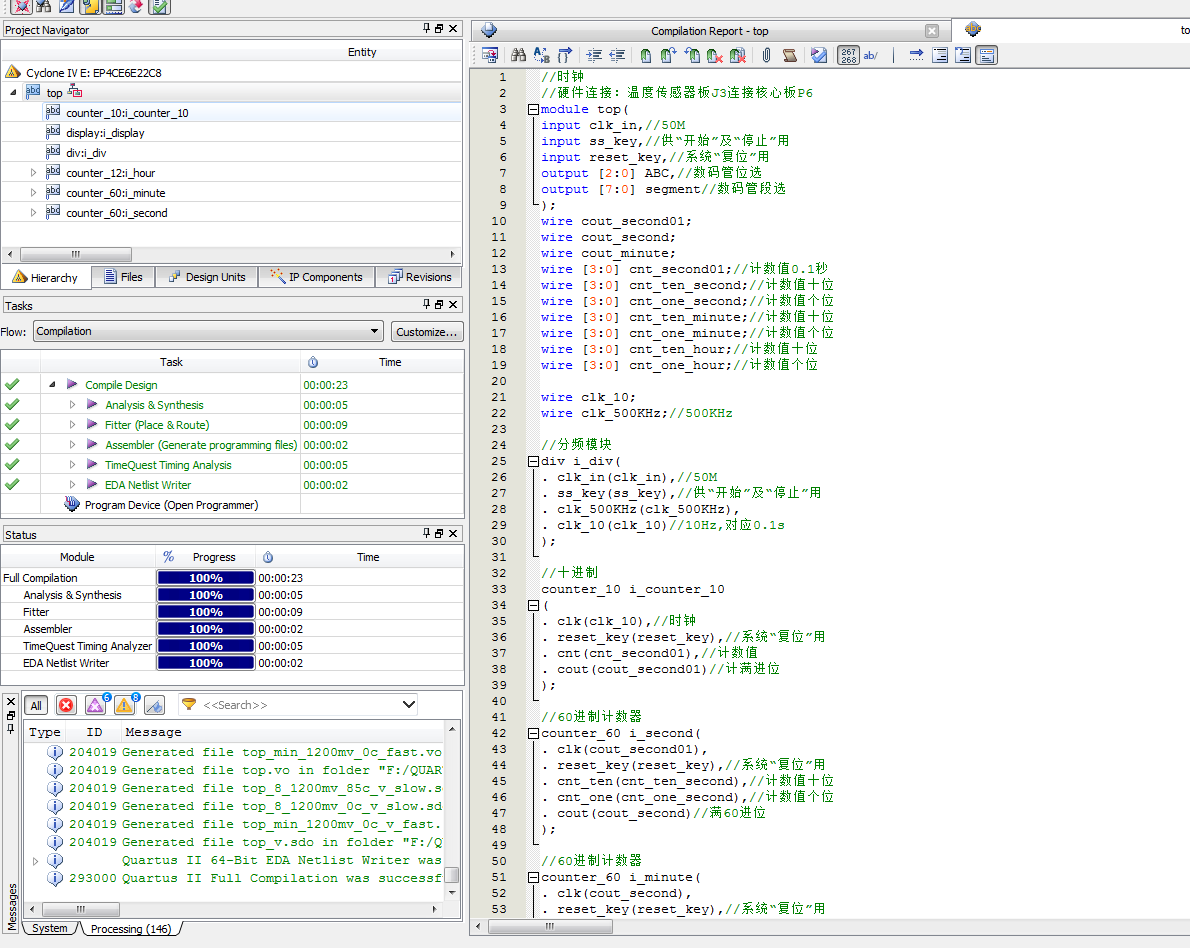

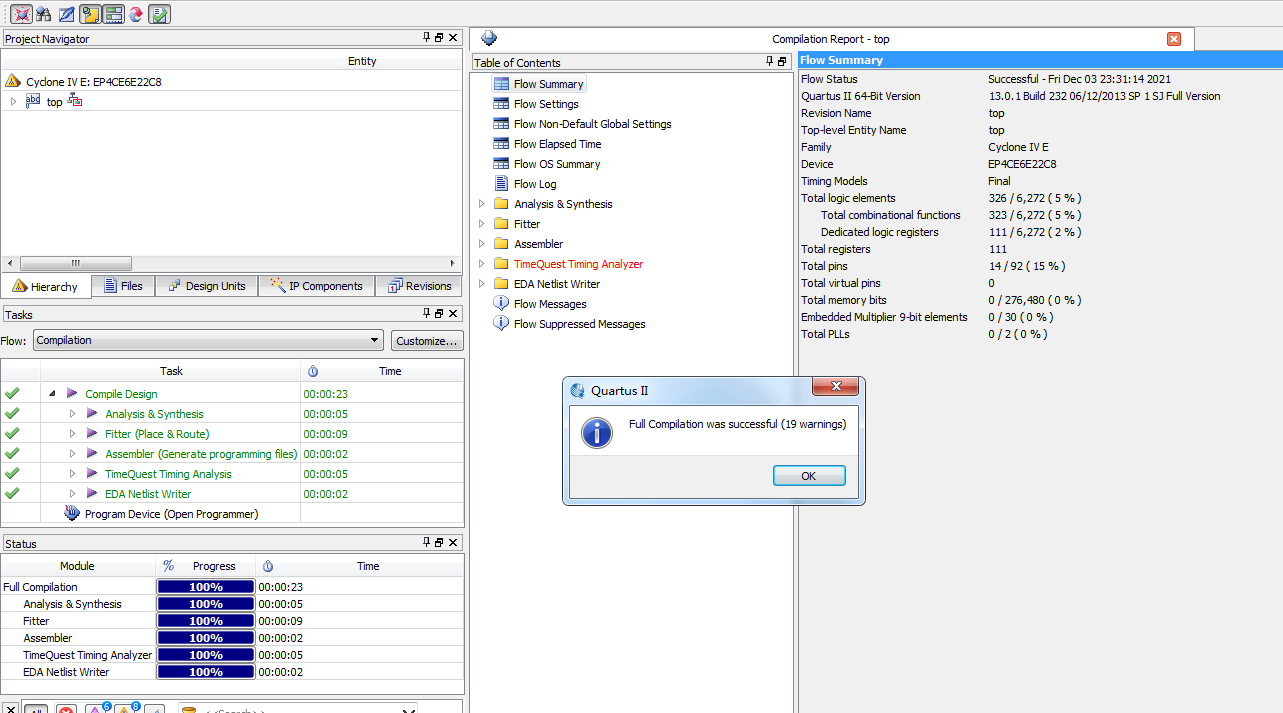

3. 程序编译

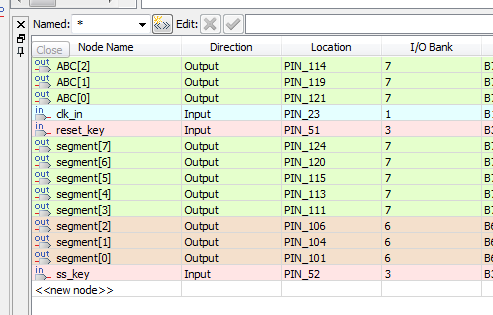

4. 管脚分配

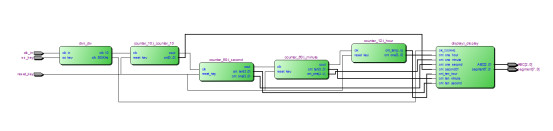

5. RTL图（电路结构图）

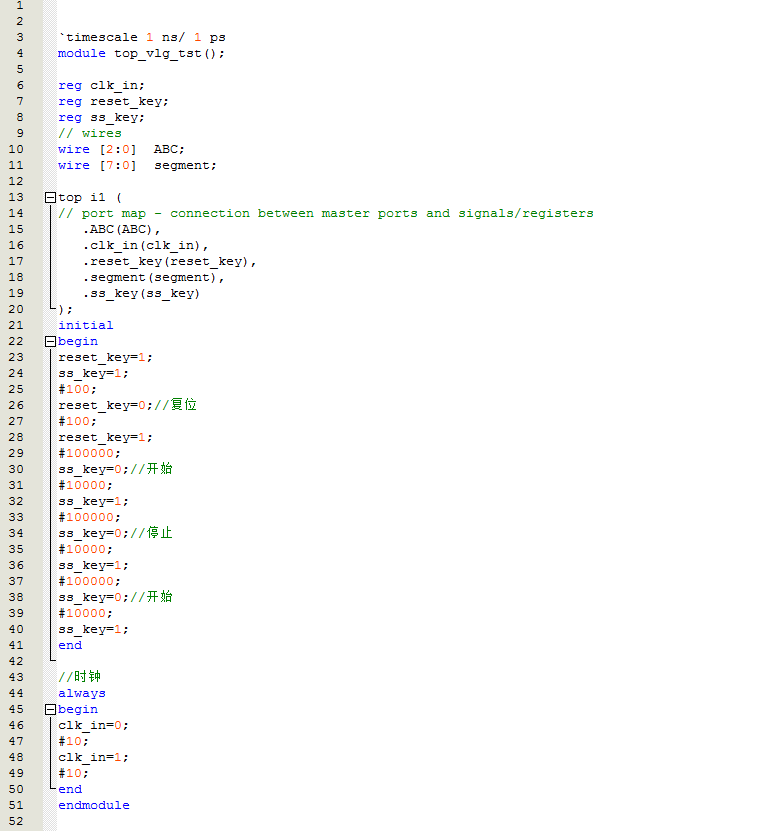

6. testbench

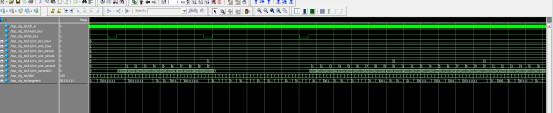

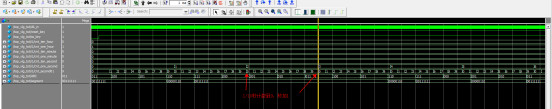

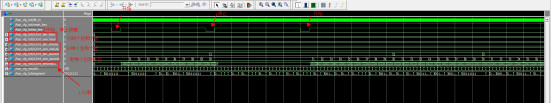

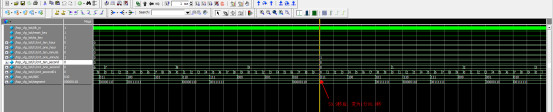

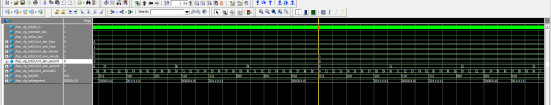

7. 仿真图

部分代码展示:

//十进制
module counter_10
(
input clk,//时钟
input reset_key,//系统“复位”用
output [3:0] cnt,//计数值
output reg cout//计满进位
);
parameter num=4'd10;
reg [3:0] cnt_buf=4'd0;//计数值
always@(posedge clk or negedge reset_key)
if(reset_key==0)begin//系统“复位”用
cnt_buf<=0;
cout<=0;
end
else//正常计数
if(cnt_buf<num-4'd1)begin
cnt_buf<=cnt_buf+4'd1;//计数0——9
cout<=0;
end
else begin
cnt_buf<=4'd0;//计数0——9
cout<=1;
end
assign cnt=cnt_buf;
endmodule

代码文件（付费下载）：
