5位2进制密码锁Verilog代码Quartus仿真

名称：5位2进制密码锁Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

5位2进制密码锁

1、设计一个电子密码锁

2、具有一个复位，2个按键输入（1和0）

3、密码正确输出开锁信号

4、内置密码为01011

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

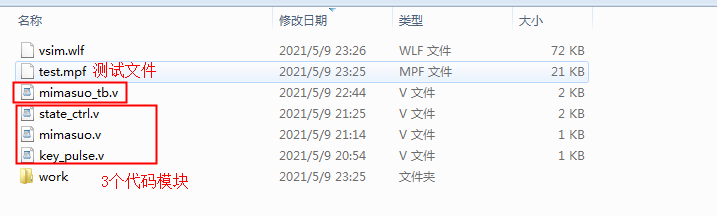

代码说明.doc

代码说明

代码文件

测试文件

部分代码展示:

//顶层模块
module mimasuo(
input clk,
input reset,//复位
input key0_in,//按键0
input key1_in,//按键1
output unlock//开锁信号
);
wire key0;
wire key1;
//按键上升沿检测
key_pulse i1_key_pulse(
. clk(clk),
. key_in(key0_in),//按键输入
. key_p(key0)//按键上升沿
);
//按键上升沿检测
key_pulse i2_key_pulse(
. clk(clk),
. key_in(key1_in),//按键输入
. key_p(key1)//按键上升沿
);

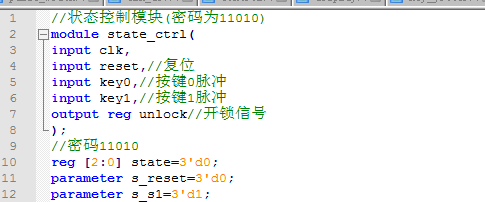

//状态控制模块(密码为11010)
state_ctrl i_state_FSM(
. clk(clk),
. reset(reset),//复位
. key0(key0),//按键0脉冲
. key1(key1),//按键1脉冲
. unlock(unlock)//开锁信号
);
endmodule

代码文件（付费下载）：
