密码锁设计Verilog代码Quartus 睿智FPGA开发板

名称：密码锁设计Verilog代码Quartus  睿智FPGA开发板

软件：Quartus

语言：Verilog

代码功能：

1、设计一个密码锁的控制电路,当输入正确代码时,输岀开锁信号用红灯亮、绿灯

熄灭表示关锁,用绿灯亮、红灯熄灭表示开锁

2、在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关的输入代码

等于储存代码时,开锁

3、从第一个按钮触动后的5秒内若未将锁打开,则电路自动复位并进入自锁状态，使之

无法再打开,并由扬声器发出持续20秒的报警信号。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

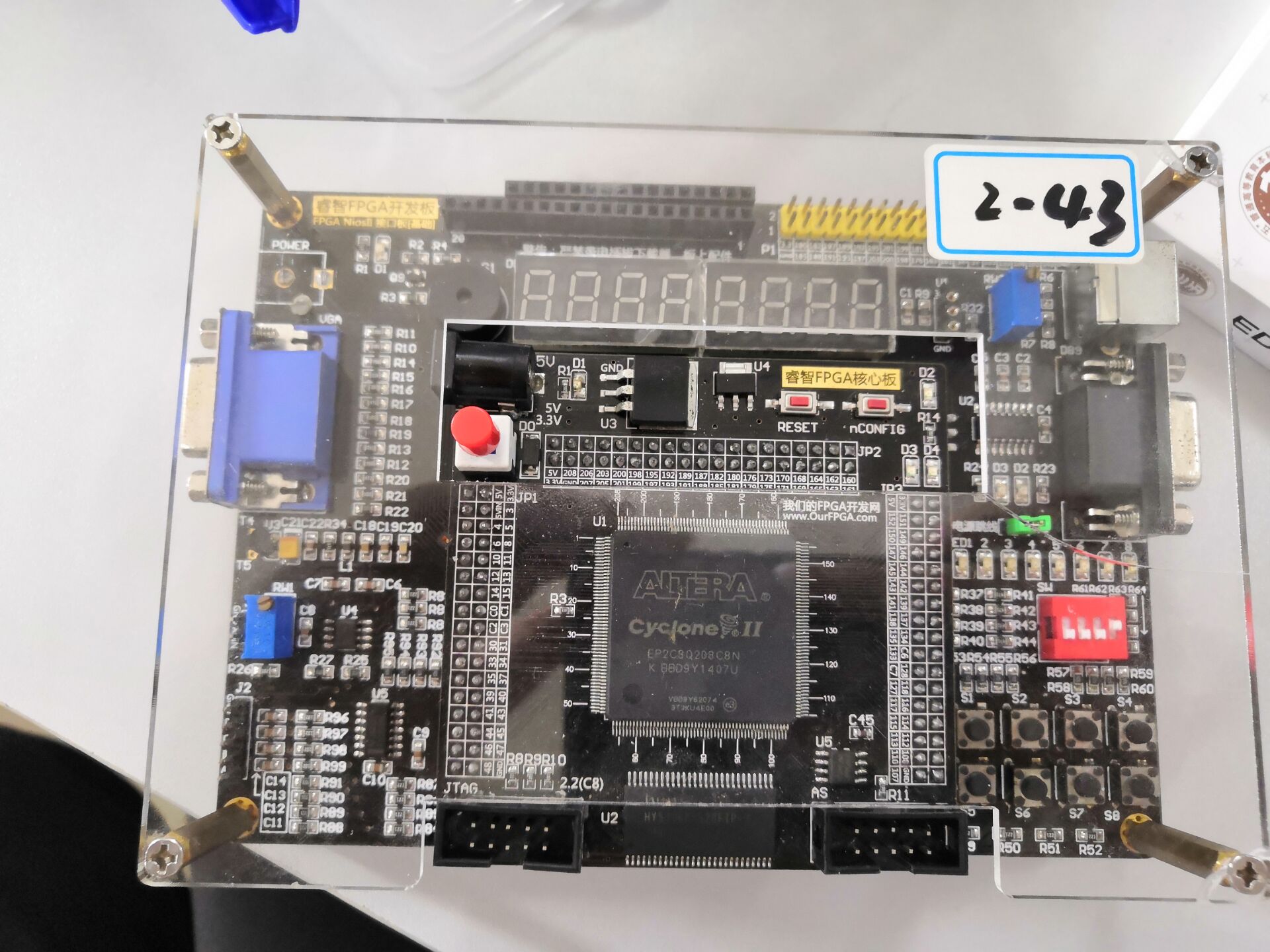

本代码已在睿智FPGA开发板验证，睿智FPGA开发板如下，其他开发板可以修改管脚适配：

设计文档：

设计文档.doc

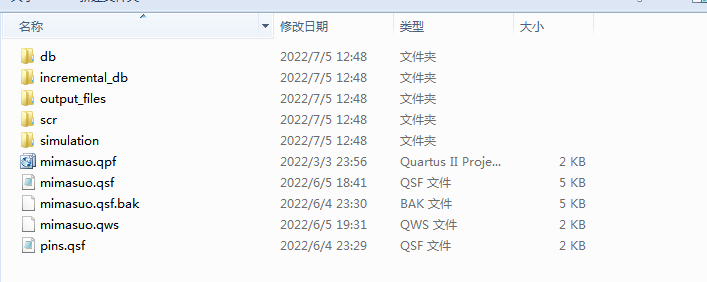

1. 工程文件

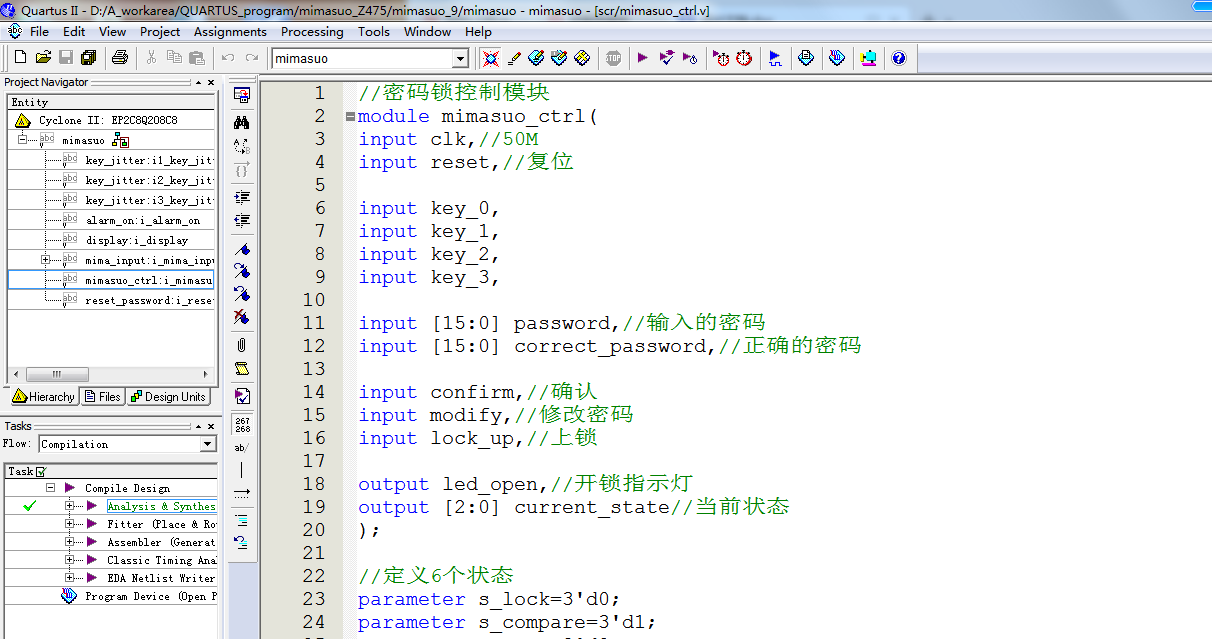

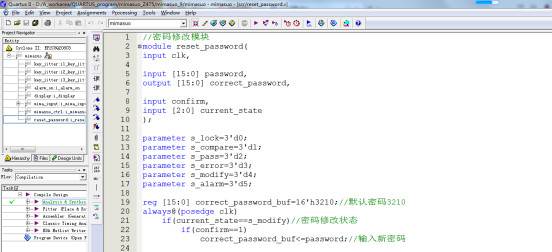

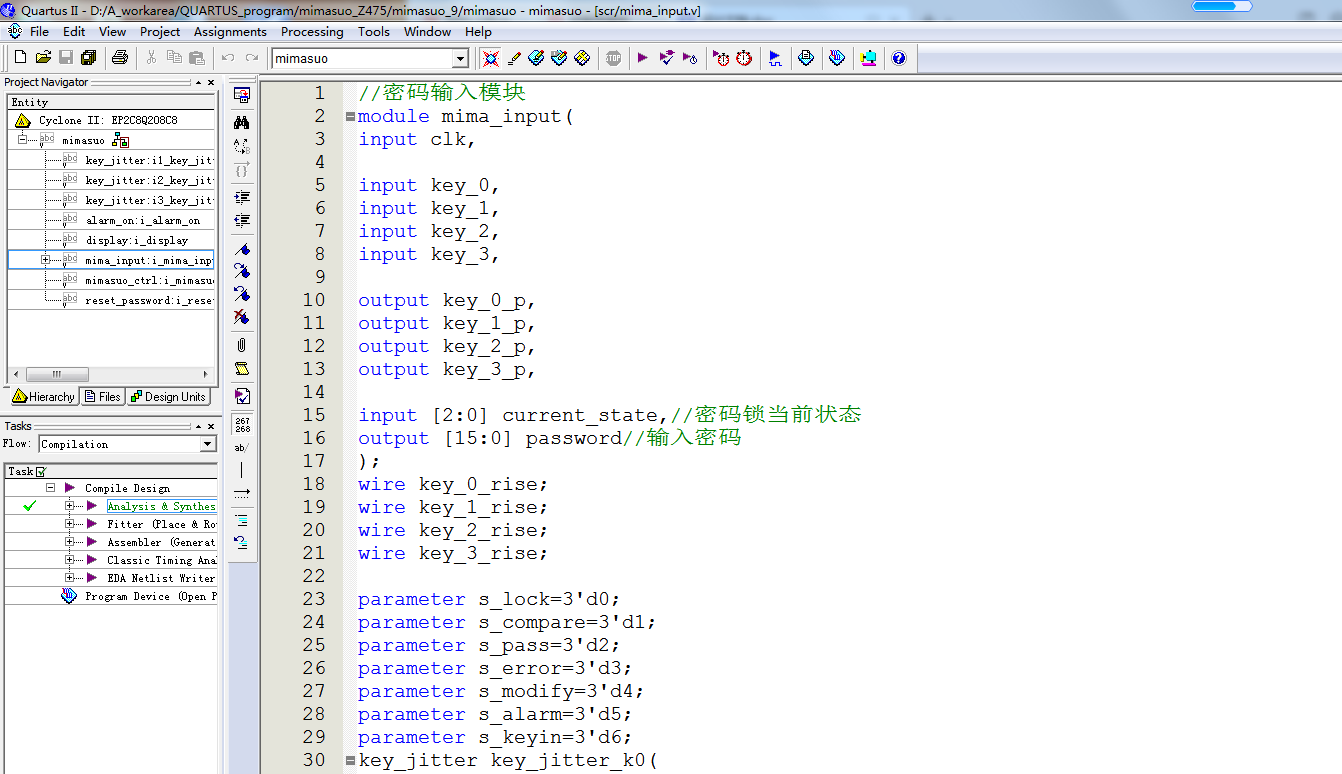

2. 程序文件

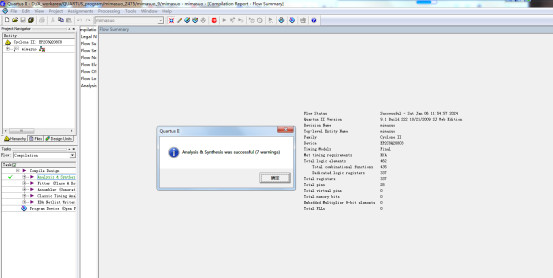

3. 程序编译

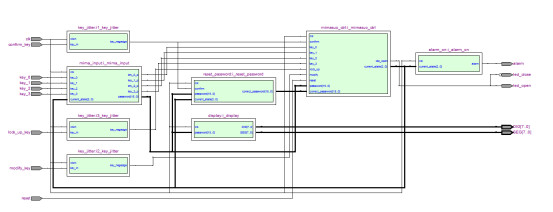

4. RTL图

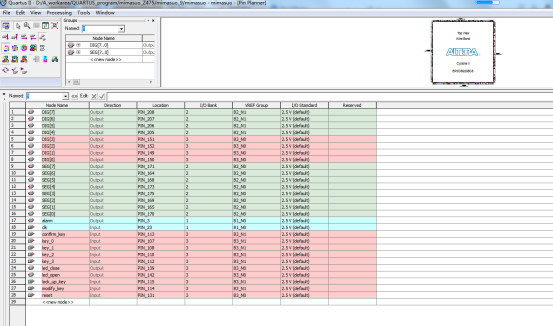

5. 管脚分配

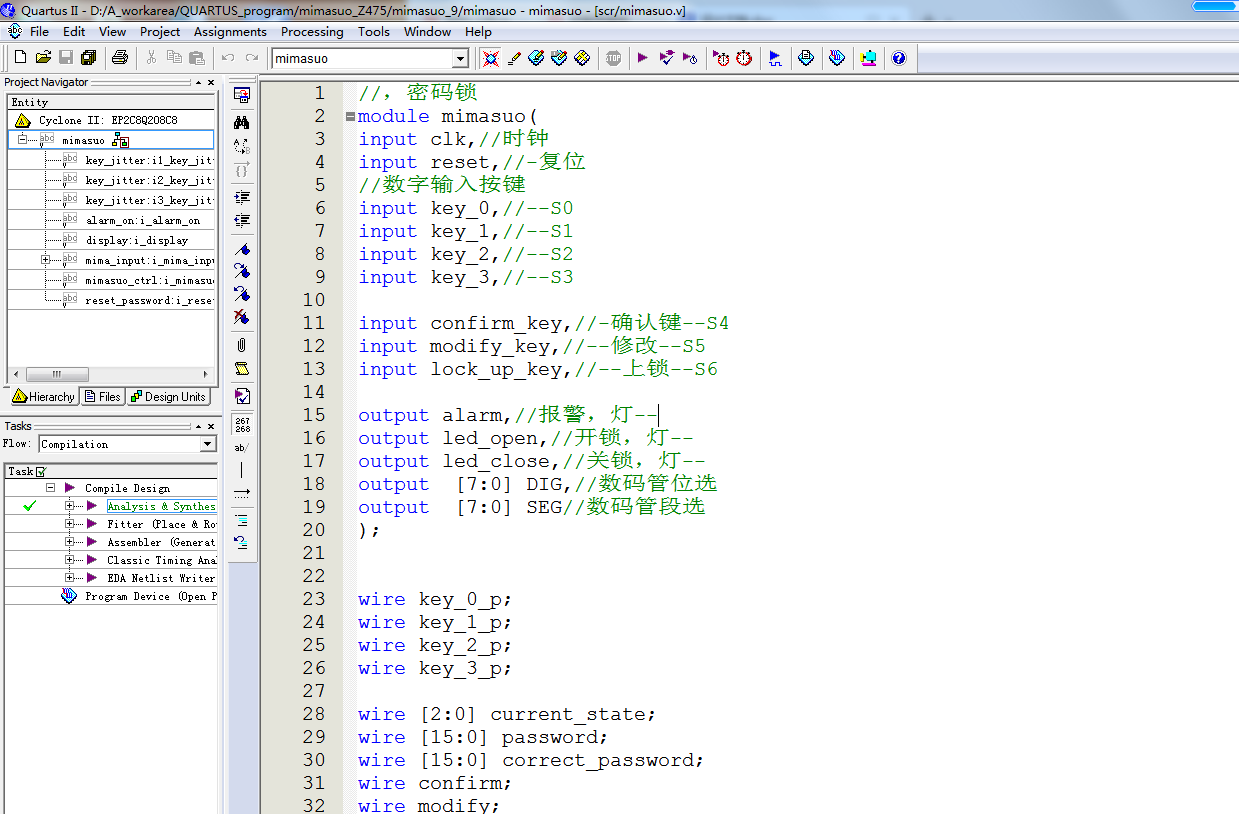

部分代码展示:

//，密码锁
module mimasuo(
input clk,//时钟
input reset,//-复位
//数字输入按键
input key_0,//--S0
input key_1,//--S1
input key_2,//--S2
input key_3,//--S3
input confirm_key,//-确认键--S4
input modify_key,//--修改--S5
input lock_up_key,//--上锁--S6
output alarm,//报警，灯--
output led_open,//开锁，灯--
output led_close,//关锁，灯--
output  [7:0] DIG,//数码管位选
output  [7:0] SEG//数码管段选
);
wire key_0_p;
wire key_1_p;
wire key_2_p;
wire key_3_p;
wire [2:0] current_state;
wire [15:0] password;
wire [15:0] correct_password;
wire confirm;
wire modify;
wire lock_up;
wire open;
assign led_close=~open;
assign led_open=open;
//上升沿检测
key_jitter i1_key_jitter(
. clkin(clk),
. key_in(confirm_key),//输入
. key_posedge(),//消抖后按键上升沿
. key_negedge(confirm),//消抖后按键下降沿
. key_value()//消抖后按键
);
//上升沿检测
key_jitter i2_key_jitter(
. clkin(clk),
. key_in(modify_key),//输入
. key_posedge(),//消抖后按键上升沿
. key_negedge(modify),//消抖后按键下降沿
. key_value()//消抖后按键
);
//上升沿检测
key_jitter i3_key_jitter(
. clkin(clk),
. key_in(lock_up_key),//输入
. key_posedge(),//消抖后按键上升沿
. key_negedge(lock_up),//消抖后按键下降沿
. key_value()//消抖后按键
);
//密码输入模块
mima_input i_mima_input(
. clk(clk),
. key_0(key_0),
. key_1(key_1),
. key_2(key_2),
. key_3(key_3),
. key_0_p(key_0_p),
. key_1_p(key_1_p),
. key_2_p(key_2_p),
. key_3_p(key_3_p),
. current_state(current_state),
. password(password)
);
//密码锁控制模块
mimasuo_ctrl i_mimasuo_ctrl(
. clk(clk),
. password(password),
. correct_password(correct_password),
. confirm(confirm),
. reset(reset),
. modify(modify),
. lock_up(lock_up),
. key_0(key_0_p),
. key_1(key_1_p),
. key_2(key_2_p),
. key_3(key_3_p),
. led_open(open),
. current_state(current_state)
);
//报警模块
alarm_on i_alarm_on(
. clk(clk),
. current_state(current_state),
. alarm(alarm)
);
//重置密码模块
reset_password i_reset_password(
. clk(clk),
. password(password),
. correct_password(correct_password),
. confirm(confirm),
. current_state(current_state)
);
//显示模块
display i_display(
.clk(clk),
. password(password),//输入密码
. DIG(DIG),//数码管位选
. SEG(SEG)//数码管段选
);
endmodule
