QPSK调制和解调VHDL代码Quartus仿真

名称：QPSK调制和解调VHDL代码Quartus仿真                                                                    软件：Quartus

语言：VHDL

代码功能：

QPSK调制和解调

1、使用正弦波作为载波

2、实现QPSK调制功能，输出QPSK调制波形

3、实现QPSK解调功能，将QPSK调制信号解调出数据

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

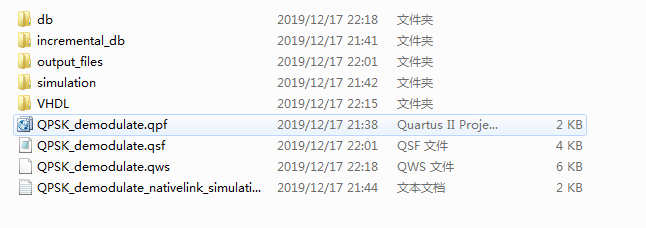

1. 工程文件

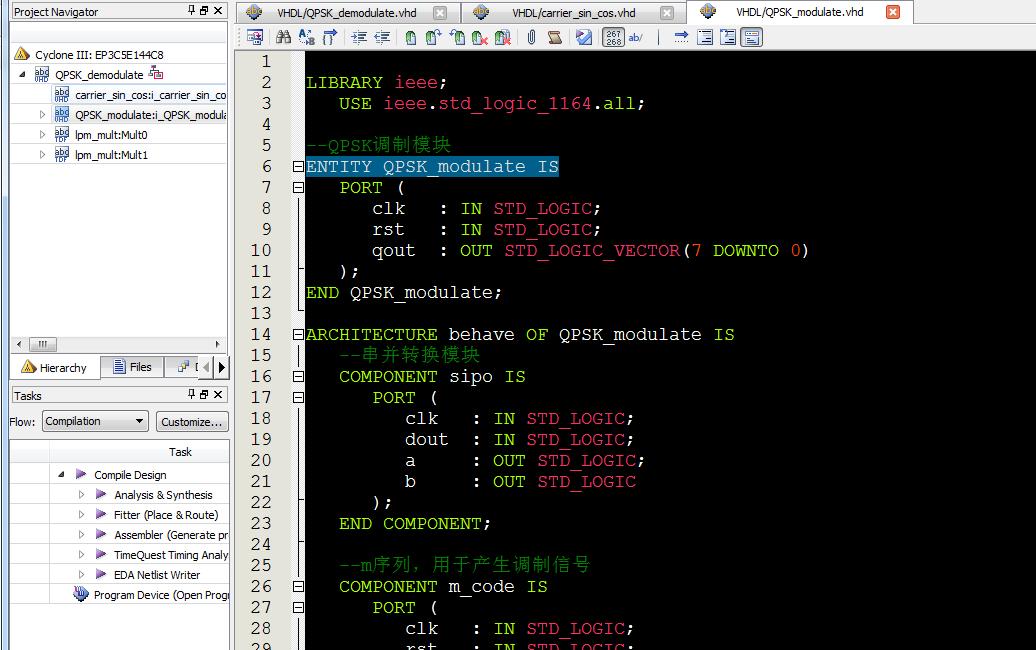

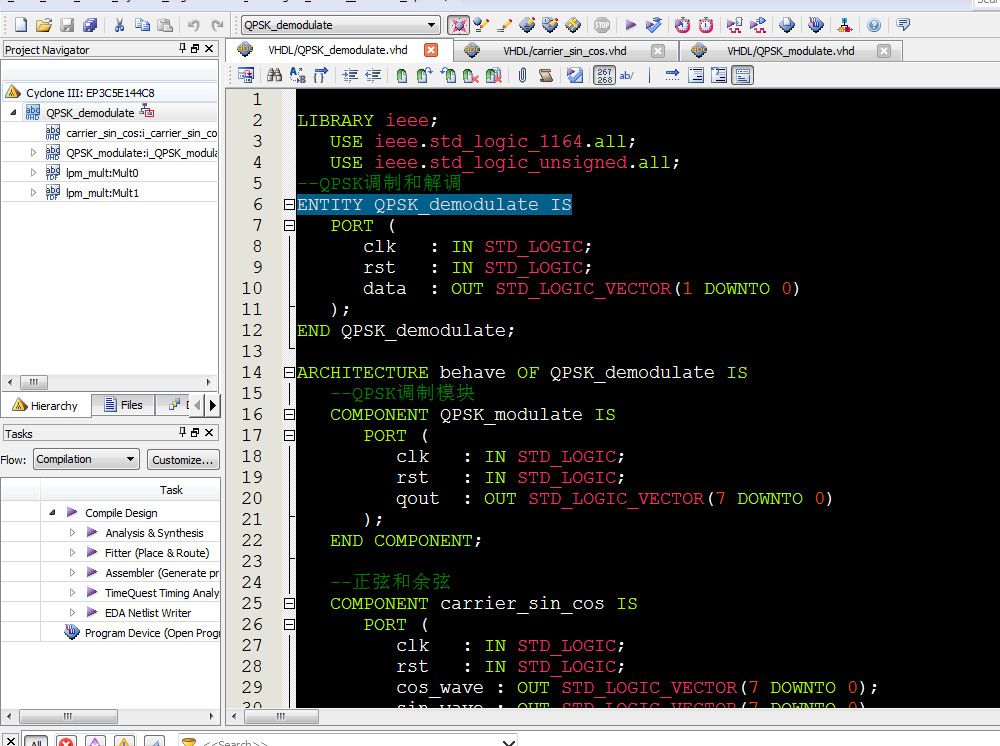

2. 程序文件

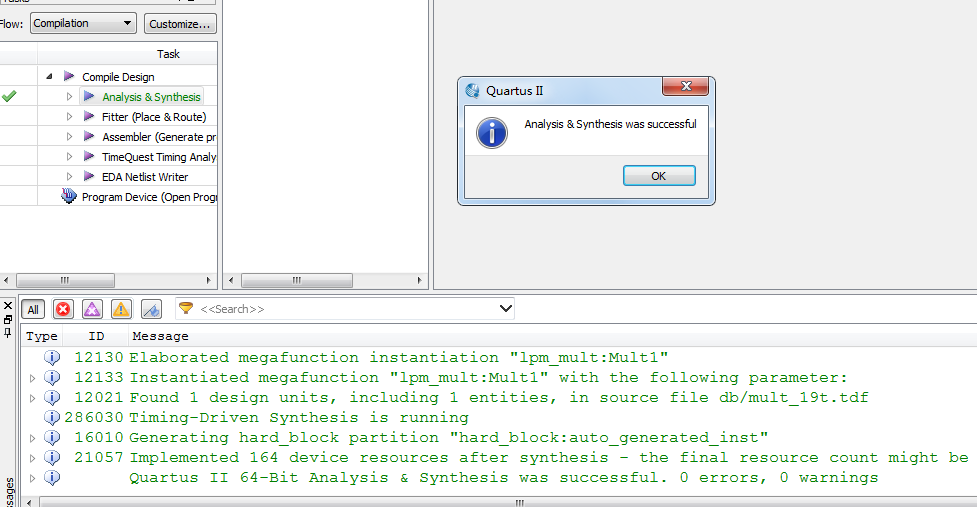

3. 程序编译

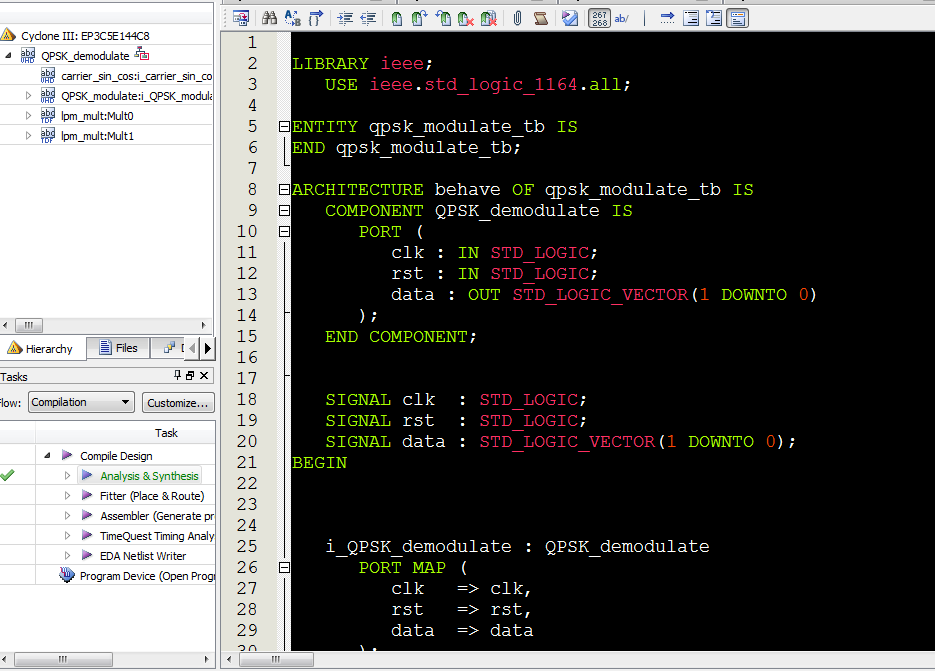

4. Testbench

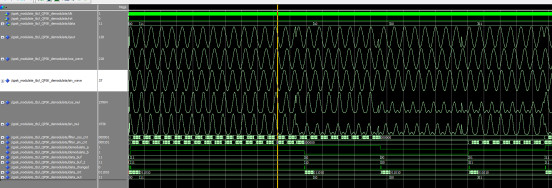

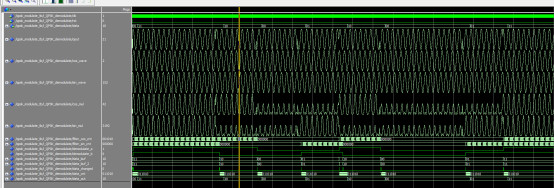

5. 仿真图

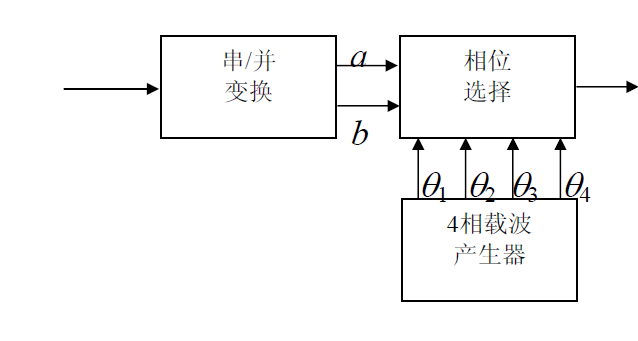

调制过程：首先通过m序列产生随机信号，作为调制信号，再将改信号转换为2为并行数据，通过在正弦波基础上改变相位得到QPSK信号。

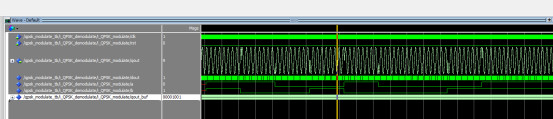

5.1 QPSK调制部分

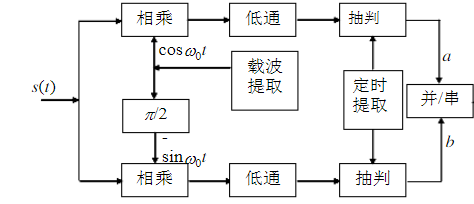

解调过程：将QPSK信号与sin和cos载波相乘，再对相乘的结果进行滤波，即可解调得到原信号。

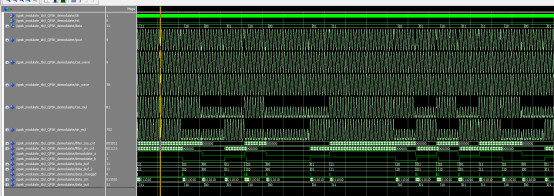

5.2 QPSK解调部分

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--QPSK调制模块
ENTITY QPSK_modulate IS
   PORT (
      clk   : IN STD_LOGIC;
      rst   : IN STD_LOGIC;
      qout  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END QPSK_modulate;
ARCHITECTURE behave OF QPSK_modulate IS
   --串并转换模块
   COMPONENT sipo IS
      PORT (
         clk   : IN STD_LOGIC;
         dout  : IN STD_LOGIC;
         a     : OUT STD_LOGIC;
         b     : OUT STD_LOGIC
      );
   END COMPONENT;

--m序列，用于产生调制信号
   COMPONENT m_code IS
      PORT (
         clk   : IN STD_LOGIC;
         rst   : IN STD_LOGIC;
         dout  : OUT STD_LOGIC
      );
   END COMPONENT;

--调制载波
   COMPONENT carrier_wave IS
      PORT (
         clk   : IN STD_LOGIC;
         qout  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         a     : IN STD_LOGIC;
         b     : IN STD_LOGIC
      );
   END COMPONENT;


   SIGNAL dout       : STD_LOGIC;
   SIGNAL div2       : STD_LOGIC;
   SIGNAL a          : STD_LOGIC;
   SIGNAL b          : STD_LOGIC;
   SIGNAL qout_buf : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
--输出调制信号
   qout <= qout_buf;

   --调用m序列
   i_m_code : m_code
      PORT MAP (
         clk   => clk,
         rst   => rst,
         dout  => dout--输出m序列
      );

--串并转换
   i_sipo : sipo
      PORT MAP (
         clk   => clk,
         dout  => dout,--串行输入
         a     => a,--输出
         b     => b --输出
      );

   --载波模块
   i_carrier_wave : carrier_wave
      PORT MAP (
         clk   => clk,
         qout  => qout_buf,--QPSK调制信号
         a     => a,
         b     => b
      );

END behave;

代码文件（付费下载）：
