4位乘法器和模可控移位寄存器设计Verilog代码Quartus仿真

名称：4位乘法器和模可控移位寄存器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

4.根据下列RTL图给出 verilog HDI语言描述,其中"”表示相乘的逻辑操作

5.请用casc多分支条件语句设计一个模式可控的移位寄存器,假设时钟信号是CLK,模式

控制信号是MD(MD=1时实现带进位循环左移,移空位用1补齐;MD=2时实现自循环右

移;MD=3时实现待加载的5位二进制移位数据D的加载:其它情况下移位寄存器保持原

值不变),移位数据输出为Q

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

乘法器

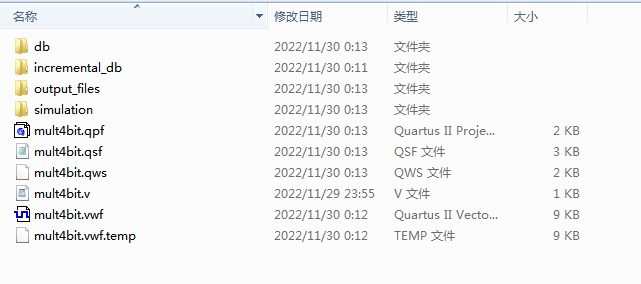

工程文件

程序文件

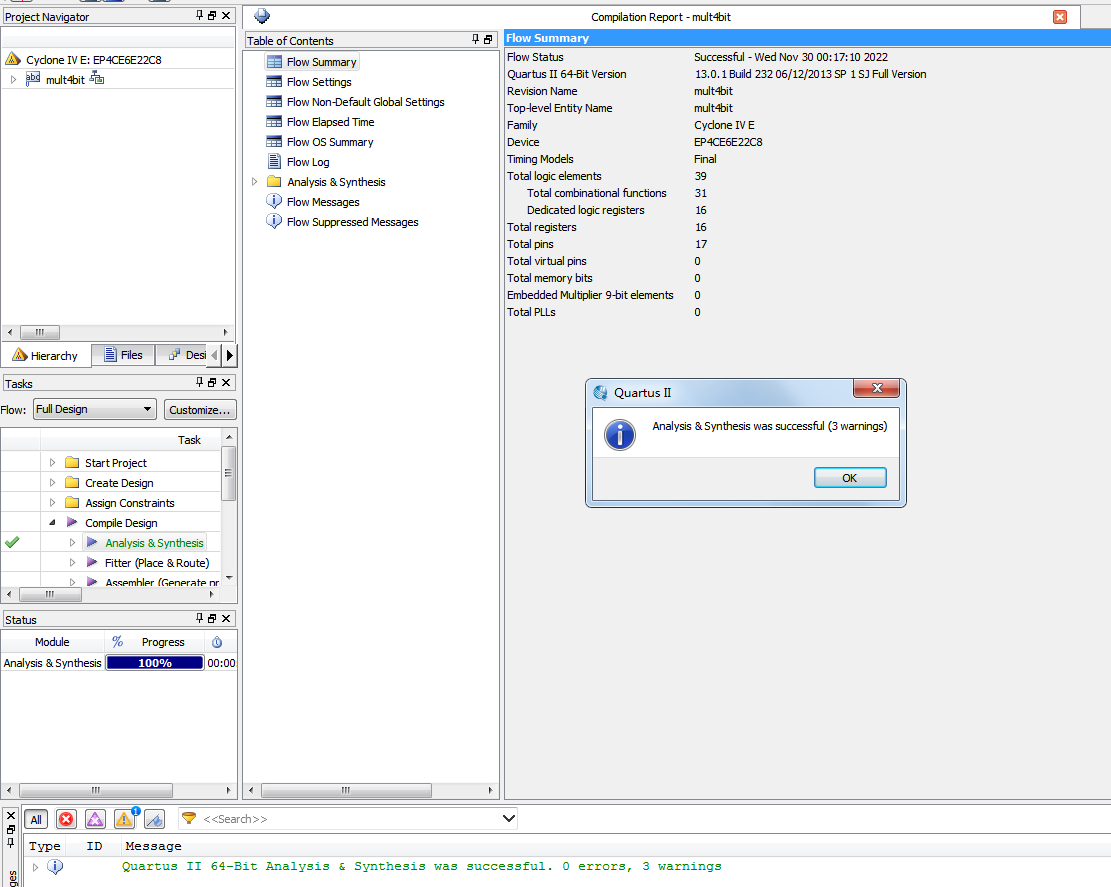

程序编译

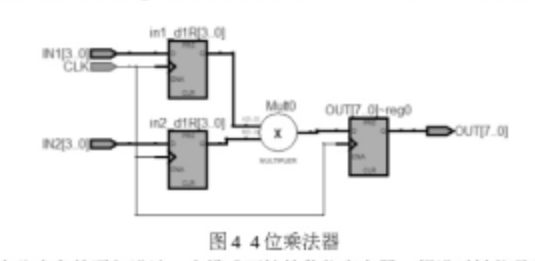

RTL图

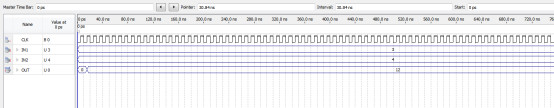

仿真图

移位寄存器

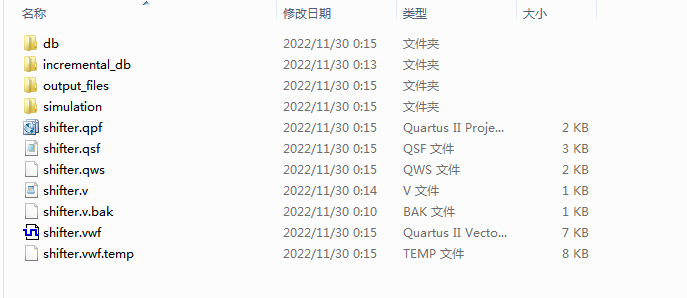

工程文件

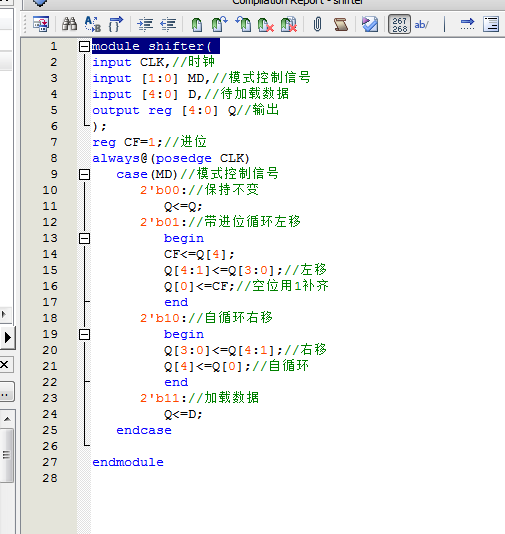

程序文件

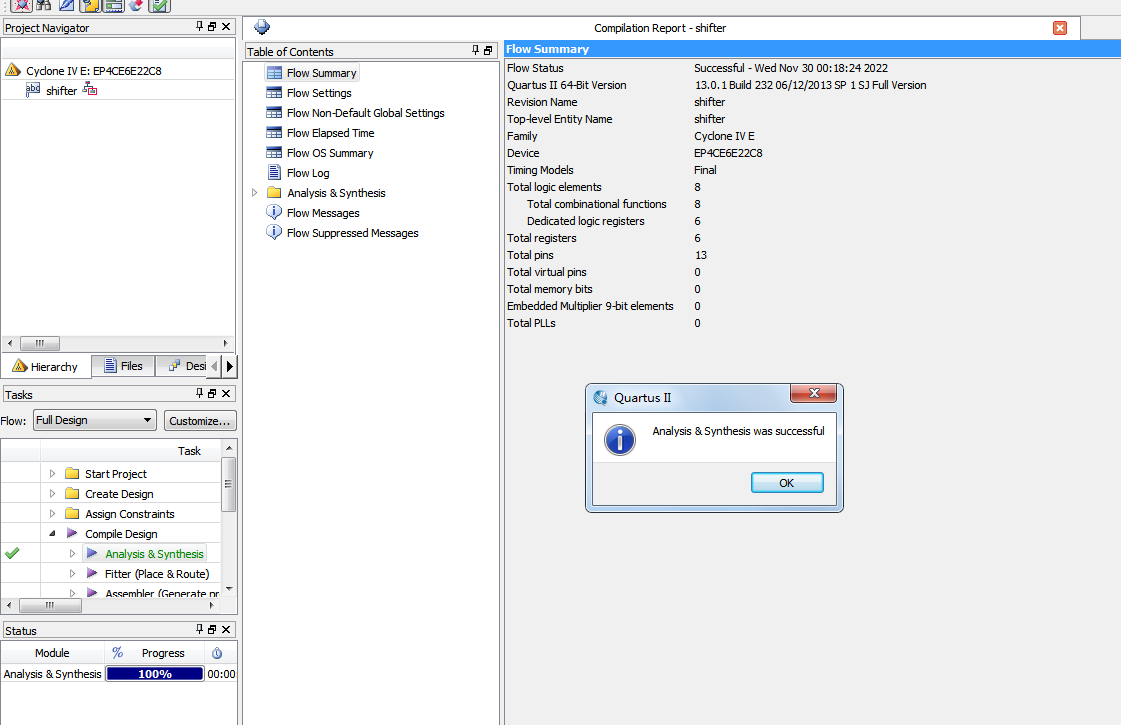

程序编译

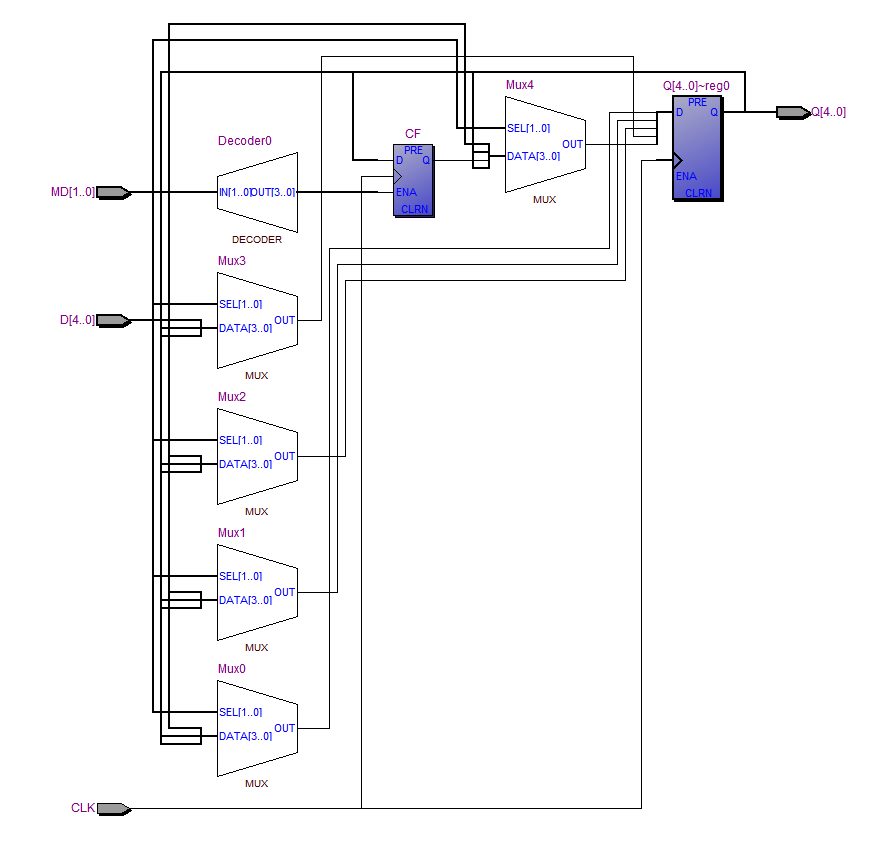

RTL图

仿真图

部分代码展示:

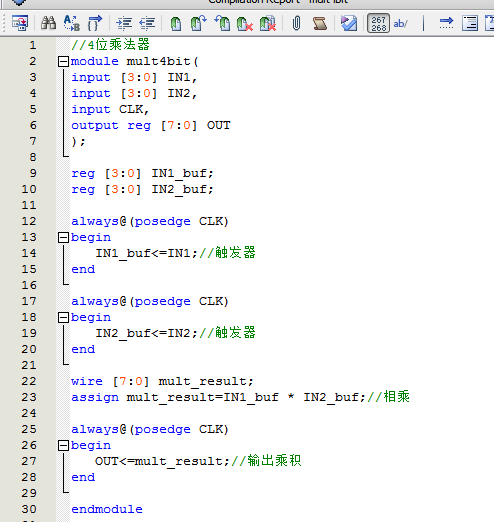

//4位乘法器
module mult4bit(
input [3:0] IN1,
input [3:0] IN2,
input CLK,
output reg [7:0] OUT
);
reg [3:0] IN1_buf;
reg [3:0] IN2_buf;
always@(posedge CLK)
begin
IN1_buf<=IN1;//触发器
end
always@(posedge CLK)
begin
IN2_buf<=IN2;//触发器
end
