定时器的设计Verilog代码Quartus仿真

名称：定时器的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

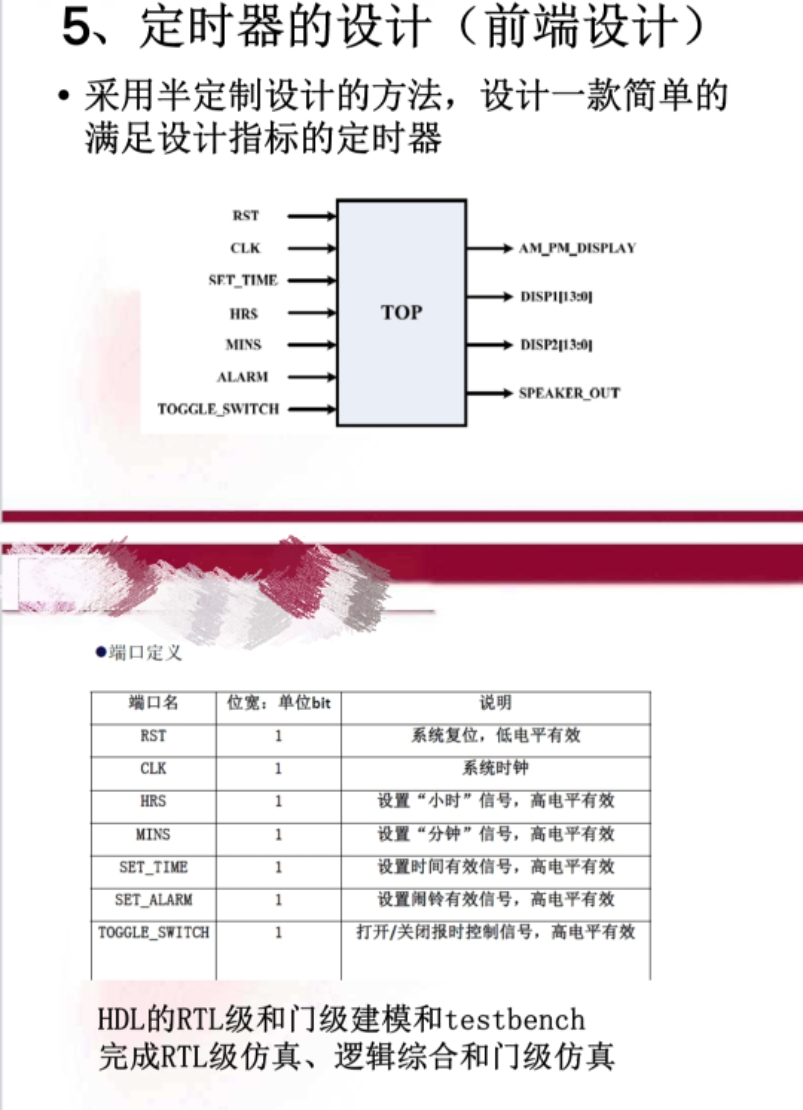

代码功能：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

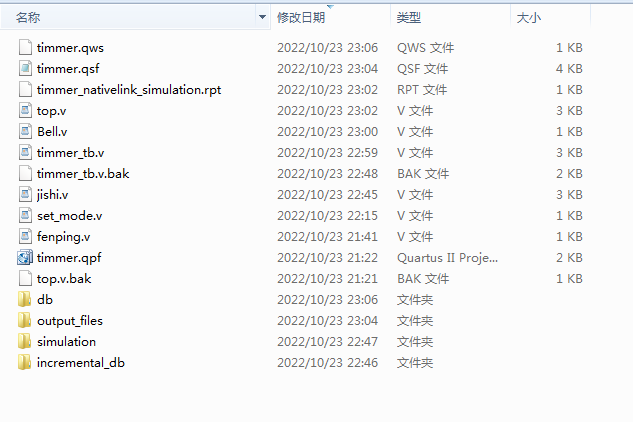

1. 工程文件

2. 程序文件

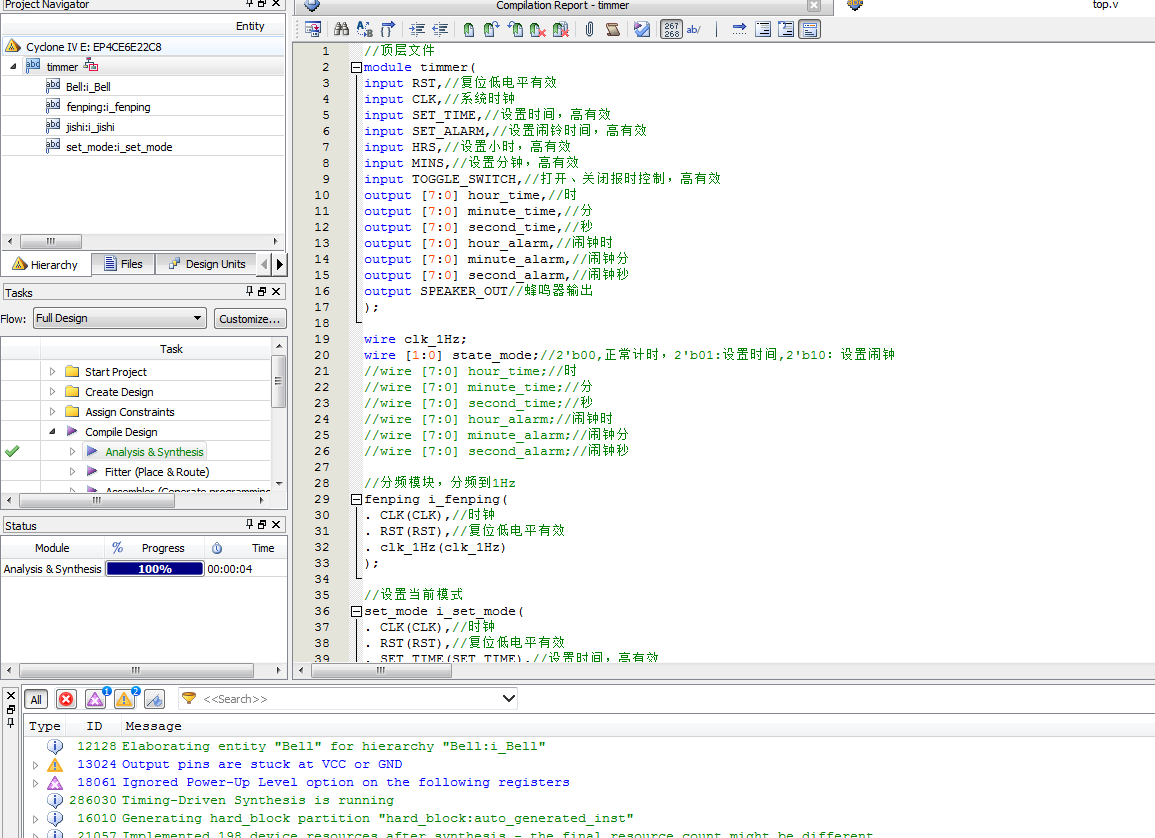

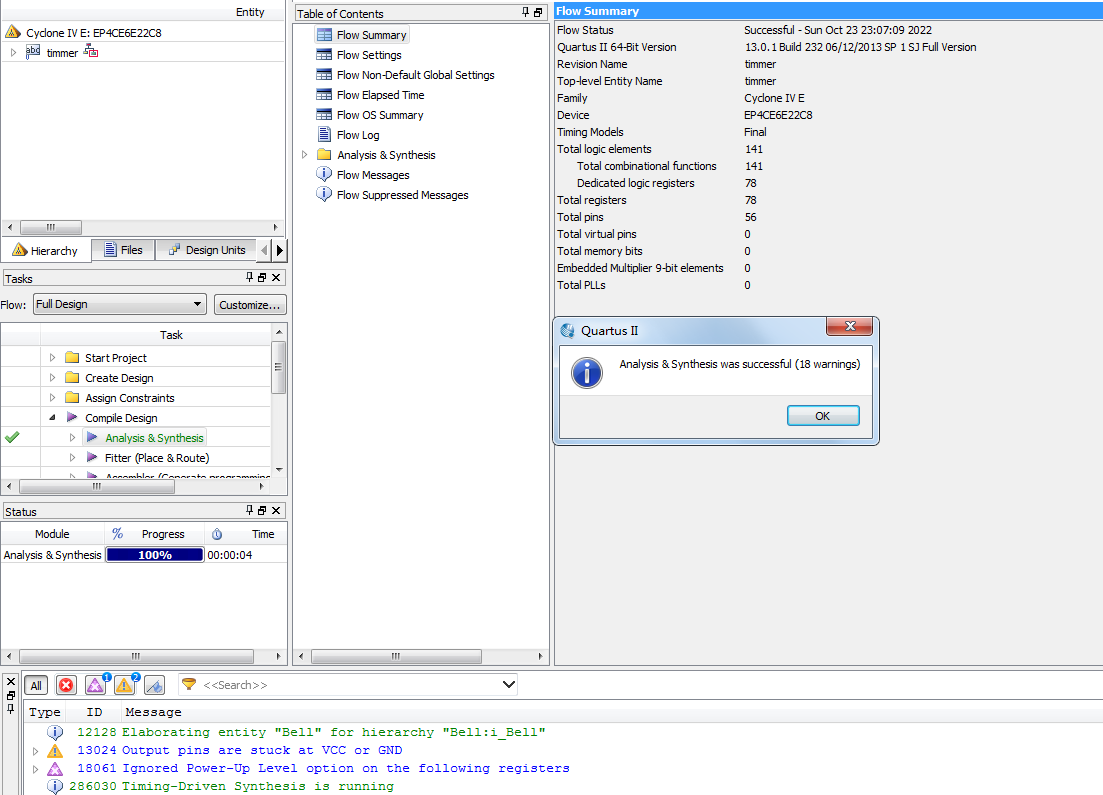

3. 程序编译

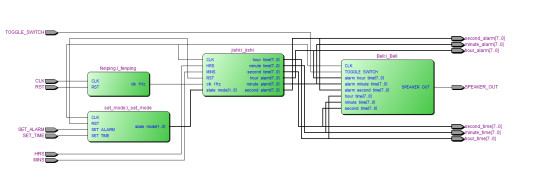

4. RTL图

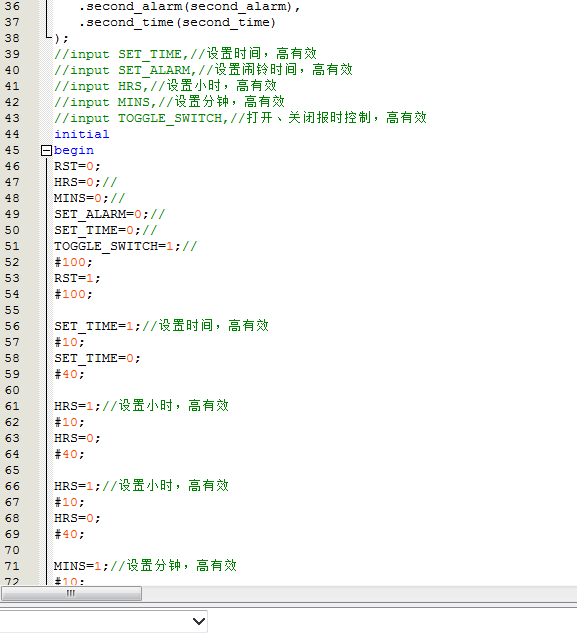

5. Testbench

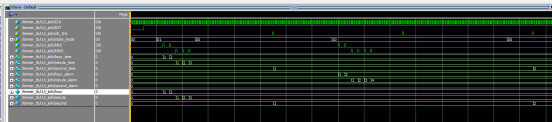

6. 仿真图

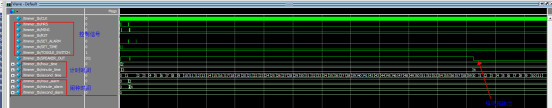

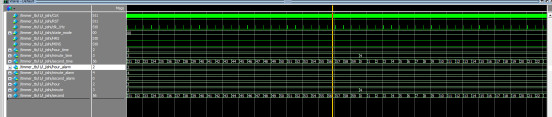

整体仿真图

分频模块

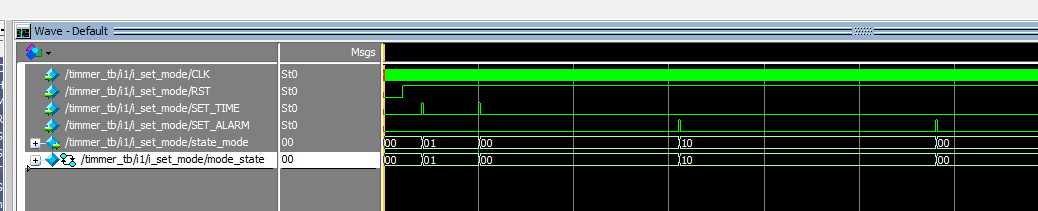

设置当前模式模块

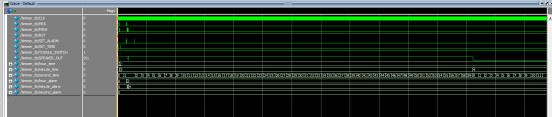

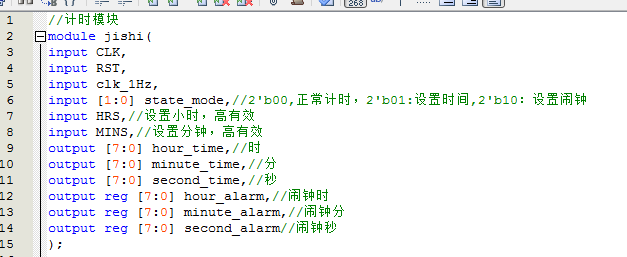

计时模块

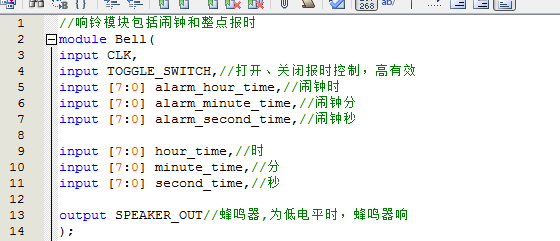

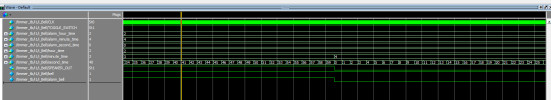

响铃模块

部分代码展示:

`timescale 1 ns/ 1 ns
module timmer_tb();
reg CLK;
reg HRS;
reg MINS;
reg RST;
reg SET_ALARM;
reg SET_TIME;
reg TOGGLE_SWITCH;
// wires
wire SPEAKER_OUT;
wire [7:0]  hour_alarm;
wire [7:0]  hour_time;
wire [7:0]  minute_alarm;
wire [7:0]  minute_time;
wire [7:0]  second_alarm;
wire [7:0]  second_time;
// assign statements (if any)
timmer i1 (
// port map - connection between master ports and signals/registers
.CLK(CLK),
.HRS(HRS),
.MINS(MINS),
.RST(RST),
.SET_ALARM(SET_ALARM),
.SET_TIME(SET_TIME),
.SPEAKER_OUT(SPEAKER_OUT),
.TOGGLE_SWITCH(TOGGLE_SWITCH),
.hour_alarm(hour_alarm),
.hour_time(hour_time),
.minute_alarm(minute_alarm),
.minute_time(minute_time),
.second_alarm(second_alarm),
.second_time(second_time)
);
//input SET_TIME,//设置时间，高有效
//input SET_ALARM,//设置闹铃时间，高有效
//input HRS,//设置小时，高有效
//input MINS,//设置分钟，高有效
//input TOGGLE_SWITCH,//打开、关闭报时控制，高有效
initial
begin
RST=0;
HRS=0;//
MINS=0;//
SET_ALARM=0;//
SET_TIME=0;//
TOGGLE_SWITCH=1;//
#100;
RST=1;
#100;
SET_TIME=1;//设置时间，高有效
#10;
SET_TIME=0;
#40;
HRS=1;//设置小时，高有效
#10;
HRS=0;
#40;
HRS=1;//设置小时，高有效
#10;
HRS=0;
#40;
MINS=1;//设置分钟，高有效
#10;
MINS=0;
#40;
MINS=1;//设置分钟，高有效
#10;
MINS=0;
#40;
MINS=1;//设置分钟，高有效
#10;
MINS=0;
#40;
SET_TIME=1;//设置时间完成
#10;
SET_TIME=0;
#40;
#1000;
SET_ALARM=1;//设置闹铃时间，高有效
#10;
SET_ALARM=0;
#40;
HRS=1;//设置小时，高有效
#10;
HRS=0;
#40;
