可调定时器设计Verilog代码Quartus仿真

名称：可调定时器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

EDA技术

设计一个可调的定时器,定时时间默认为x秒(x=个人学号%10+5),定时器具

有启动,复位,到时警告功能(比如点亮一个LED灯)。(100分)。

要求

1.写出设计文件xx(xx命名规则为tmer姓名首字母2位学号,如 timer jl12)(40分)

2会用 Quartus软件建工程并进行编译(20分)(编译完成截图保存,图片命名为编译结果)

4仿真结果截图(20分)(仿真完成截图保存,图片命名为仿真结果)5工程文件的提交(20分)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

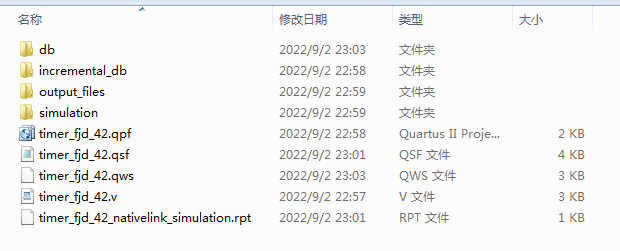

1. 工程文件

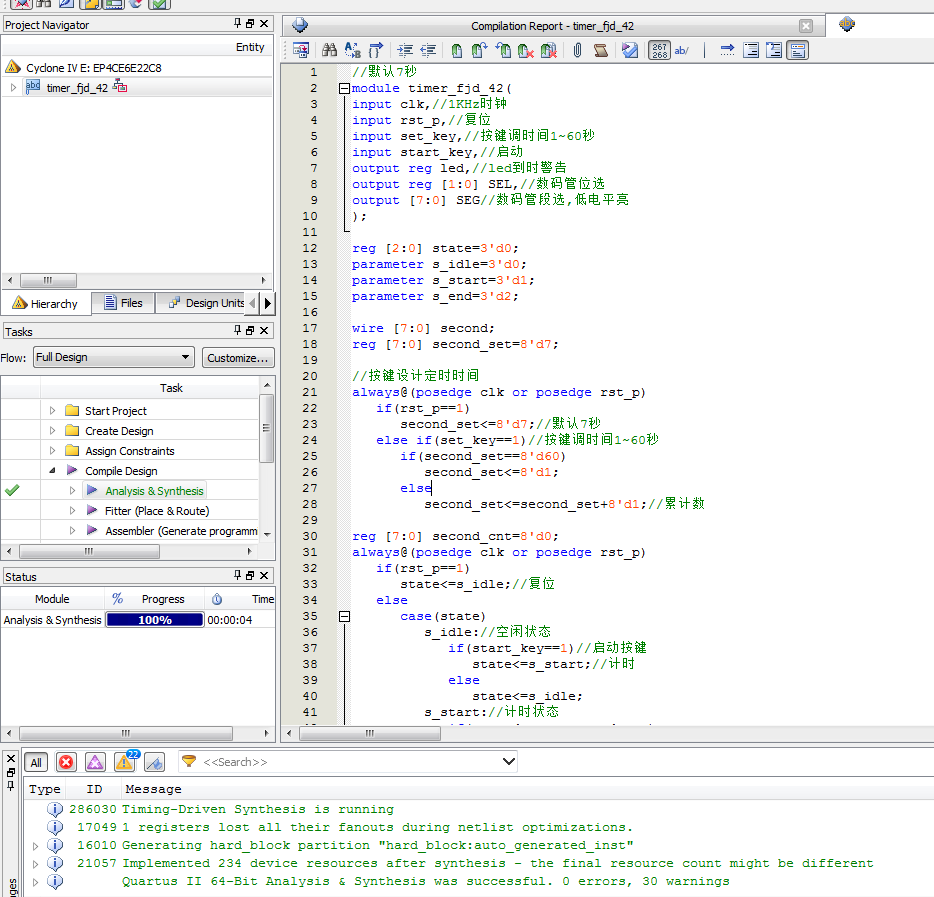

2. 程序文件

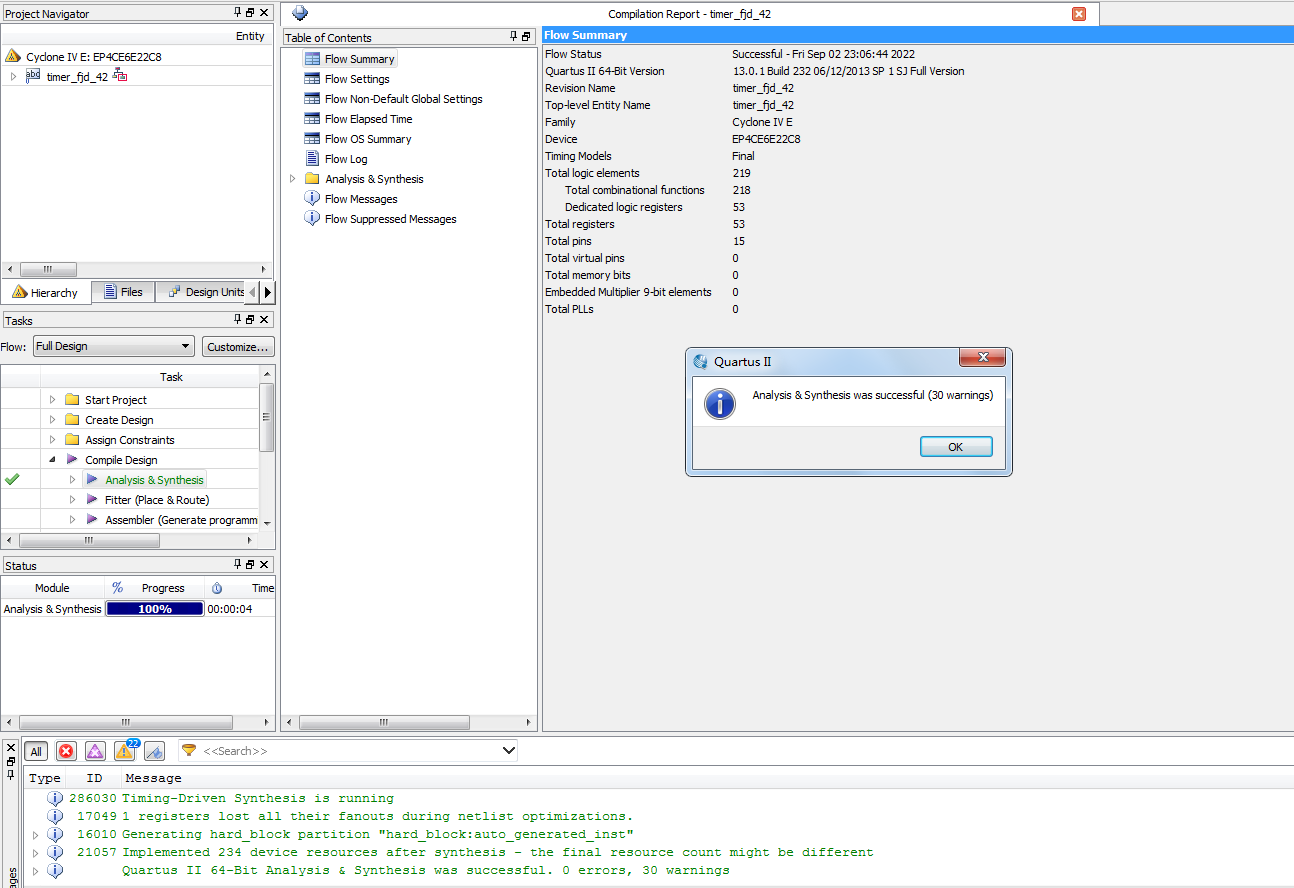

3. 程序编译

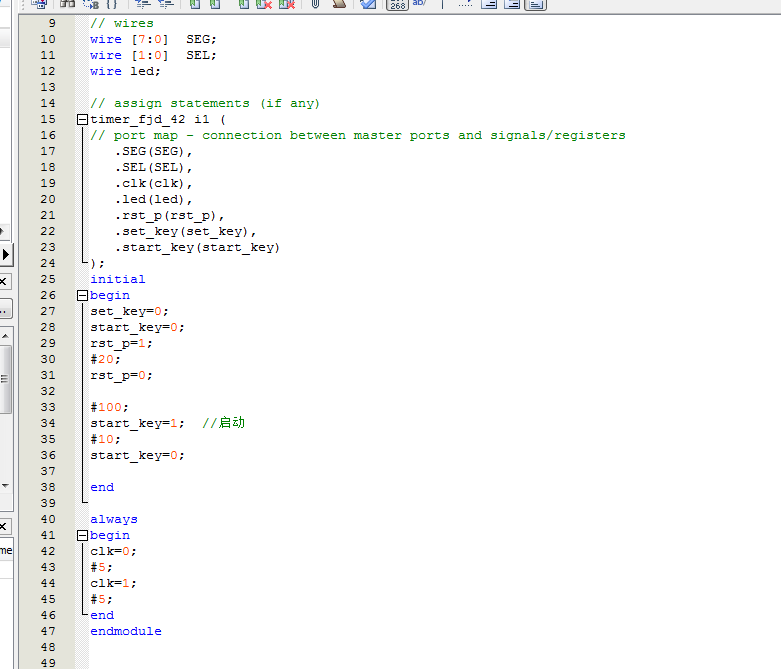

4. Testbench

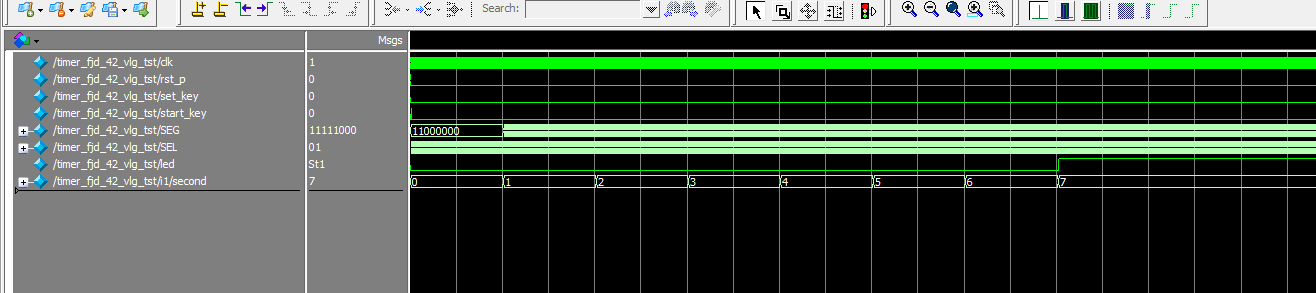

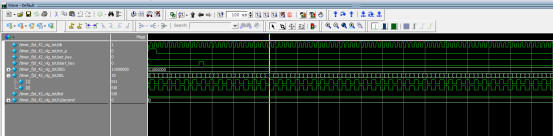

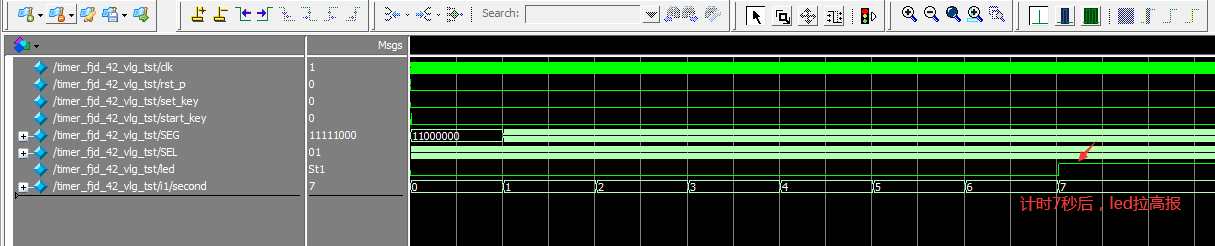

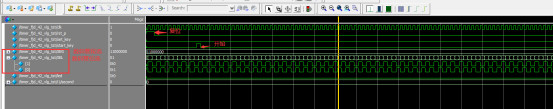

5. 仿真图

部分代码展示:

//默认7秒
module timer_fjd_42(
input clk,//1KHz时钟
input rst_p,//复位
input set_key,//按键调时间1~60秒
input start_key,//启动
output reg led,//led到时警告
output reg [1:0] SEL,//数码管位选
output [7:0] SEG//数码管段选,低电平亮
);
reg [2:0] state=3'd0;
parameter s_idle=3'd0;
parameter s_start=3'd1;
parameter s_end=3'd2;
wire [7:0] second;
reg [7:0] second_set=8'd7;
//按键设计定时时间
always@(posedge clk or posedge rst_p)
if(rst_p==1)
second_set<=8'd7;//默认7秒
else if(set_key==1)//按键调时间1~60秒
if(second_set==8'd60)
second_set<=8'd1;
else
second_set<=second_set+8'd1;//累计数
reg [7:0] second_cnt=8'd0;
always@(posedge clk or posedge rst_p)
if(rst_p==1)
state<=s_idle;//复位
else
case(state)
s_idle://空闲状态
if(start_key==1)//启动按键
state<=s_start;//计时
else
state<=s_idle;
s_start://计时状态
if(second_cnt==second_set)
state<=s_end;//结束
else
state<=s_start;//倒计时
s_end://结束状态
state<=s_end;//结束
default:;
endcase
always@(posedge clk or posedge rst_p)
if(rst_p==1)
led<=0;
else
if(state==s_end)//结束状态
led<=1;//led到时警告
else
led<=0;
//分频到1Hz
reg [31:0] count=32'd0;
always@(posedge clk or posedge rst_p)
if(rst_p==1)
count<=32'd0;
else
if(state==s_start)//计时状态
if(count==32'd1000)//1KHz计数1000就是1秒
count<=32'd0;
else
count<=count+32'd1;//计数
else
count<=count;//不计数
always@(posedge clk or posedge rst_p)
if(rst_p==1)
second_cnt<=8'd0;//复位，计数值回到0
else
if(state==s_start)//计时状态
if(count==32'd1000)//1秒计时1次
second_cnt<=second_cnt+8'd1;
else
second_cnt<=second_cnt;
else
second_cnt<=second_cnt;
assign second=second_cnt;//秒计时
